Водяная пила MP20 Пластина сварки сварки сварки

1. Каково положение шва для шва для стыкового шва в цепочке создания стоимости MP20 ?

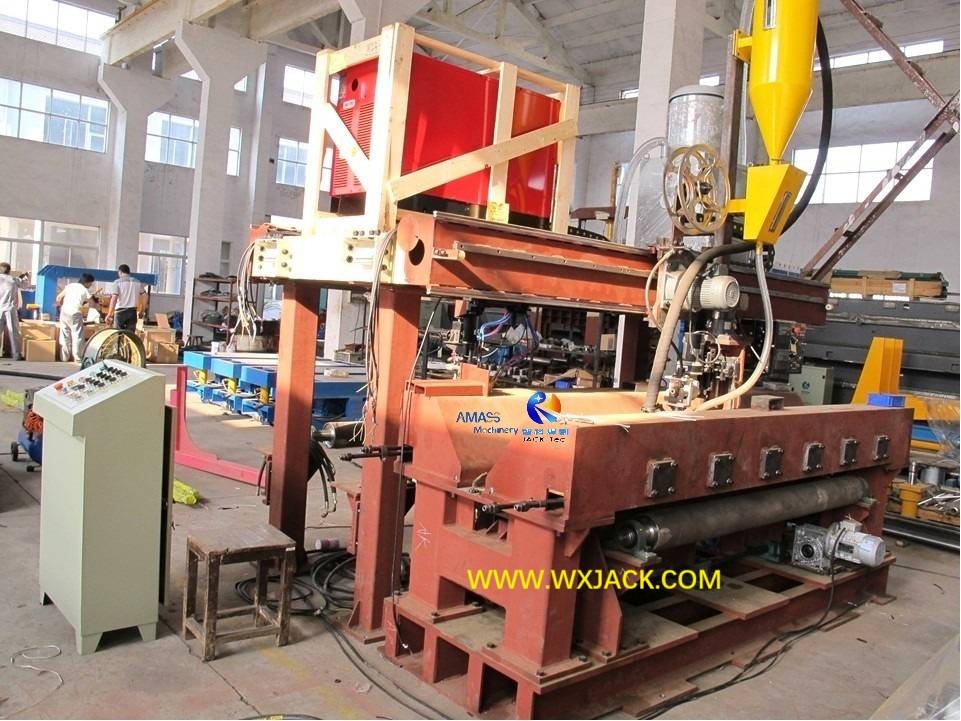

1) Механическая структура:  Сварка модель  MP20 Модельная пластина имеет основной корпус расщепления, как показано на первой фотографии, которая была сделана на семинаре Wuxi Jack Assembly:

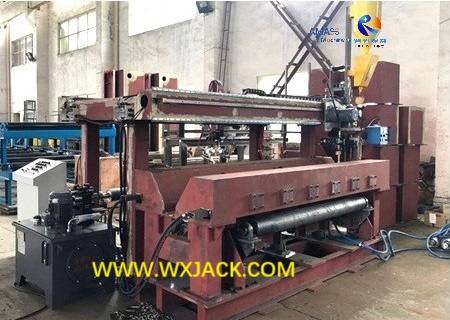

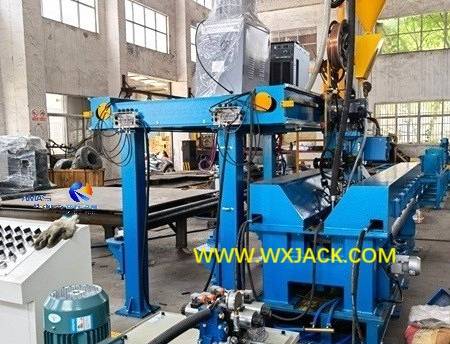

Проверьте с боковой стороны, основная рама машины имеет две независимые части: более высокая портальная и нижняя сварка рабочая стола: ( Рис.1 )

2) Функция и спецификация: MP20 Model Machine производит сырье для производственных мощностей: интегральный кусок более длинных и или более широких металлических пластин. Самая большая ширина оригинальной пластины для сустава составляет 2000 мм:

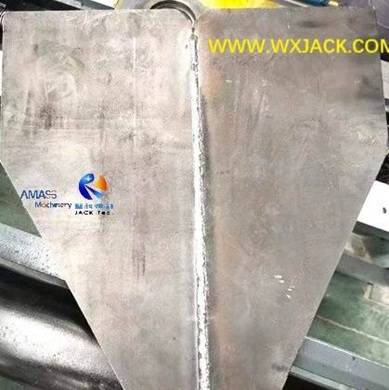

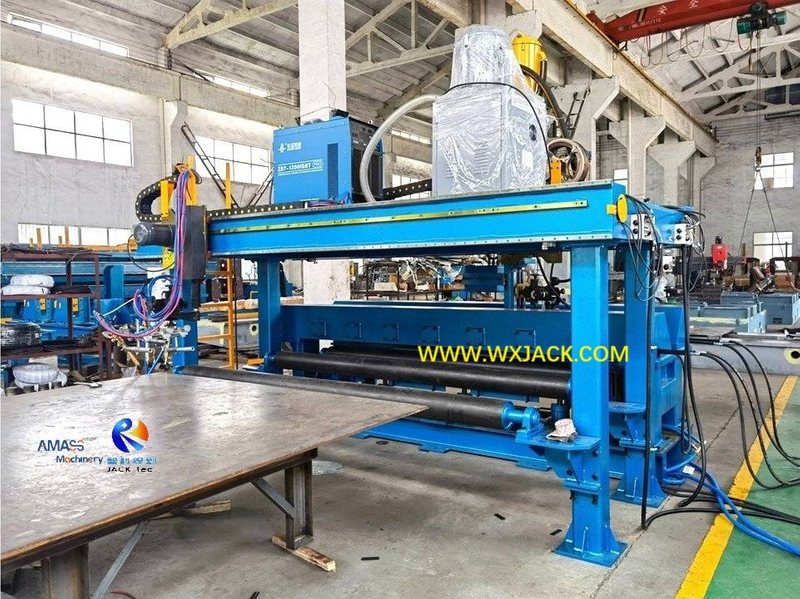

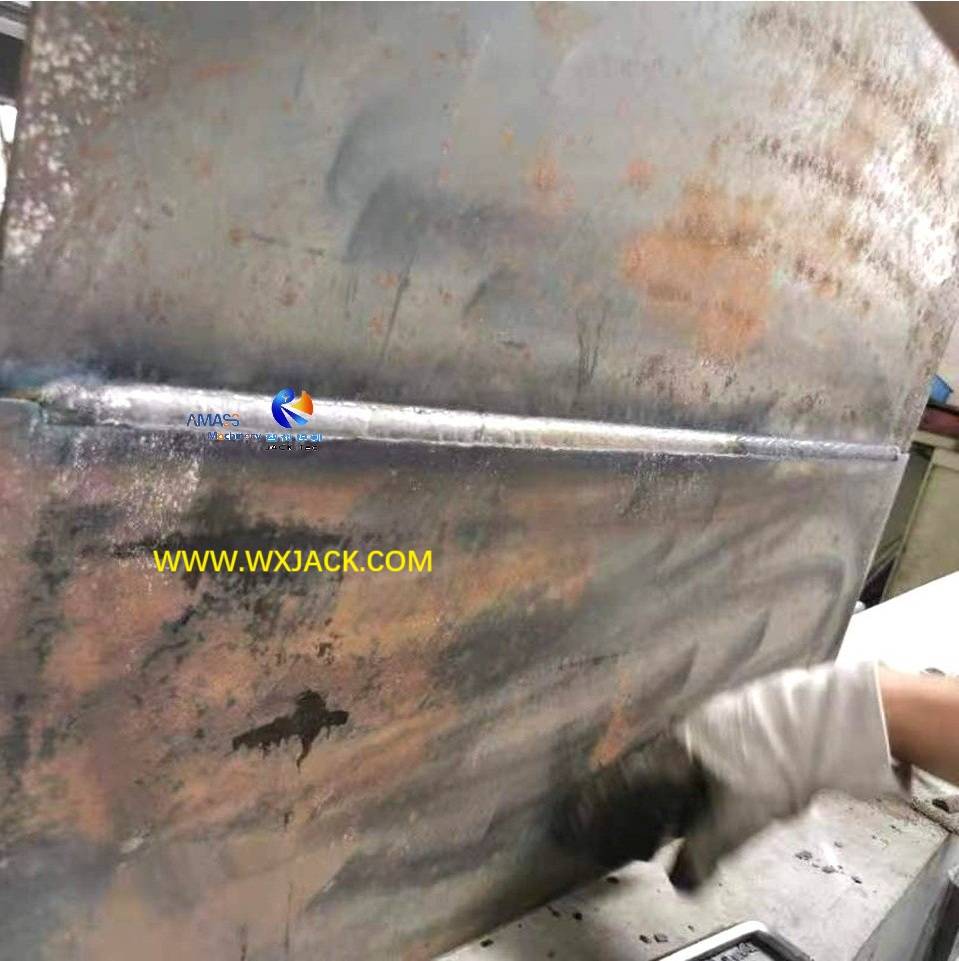

Крайняя пластина с большим соединением, приваренная из оригинальных 2 кусочков более мелких из машины Wuxi Jack MP20 : ( Рис.2 )

3) Связанная машина: Сварка пластинчатая сварка - это обратное оборудование для резки стрип -пластинки , которая разрезает металлическую пластину на узкую полосу металлическую пластину. С этими двумя типами оборудования вы можете получить любой размер металлической пластины для вашей необходимости.

2.   Рабочий принцип сварки сварки пластинкой серии MP:

1) ТЕХНИКА ЦЕНТРАЛЬНОЙ СВОЙСТВУ:  Плоская пластинчатая сварка сварки пластины MP Принцип работы состоит в том, чтобы сварки сварки на 2 части пластины из листового металла с большим током --- для пилы (погруженная дуговая сварка), спецификация питания сварки составляет ZD1250, номинальный выходной ток 1250A:.

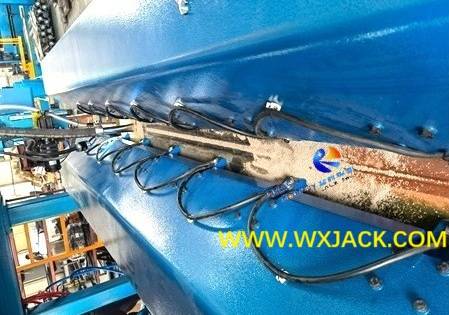

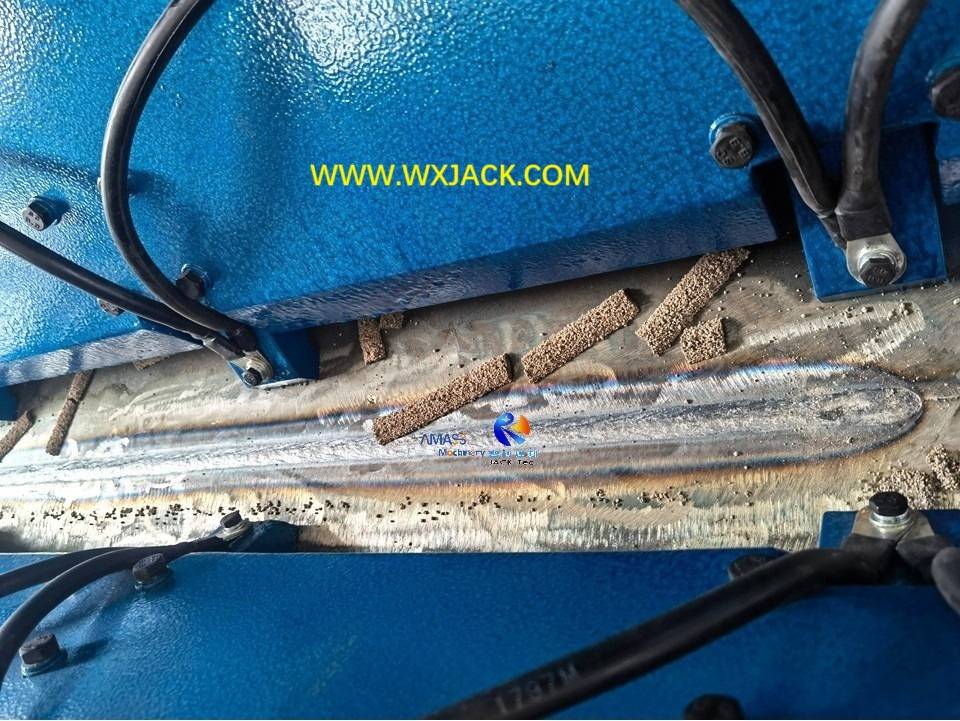

Сварка расплава Thru, в модели Wuxi Jack MP20 : ( Рис.3 )

2) Водяной охлаждение для таяния через: Существует механизм медной прокладки для твердого удержания пластин с листовыми металлами во время работы на прикладной машине серии MP. Эти медные прокладки помогают формировать сварочный шв и охлаждены водяным охлаждением в полностью проникновленном процессе сварки. Отсюда и название продукта 'Конфигурация Water Cool Saw ' Get From. Пожалуйста, проверьте прикрепленное 2 ^-й фото на шва для пилы в оборудовании:

Танк с большой емкостью для циркуляции охлаждающей воды, во время большой тока, расплавленной сварки  сварки Wuxi MP20 .

3. Рабочая установка в машине MP20 Plate Butt Joint:

1) Рабочая таблица сварки сварки полностью проникновения машины сварки сварки пластинки:

а)   Сварка рабочего стола машины  имеет твердую основу, как показано на прикрепленной первой фотографии. Чистый вид на V -слот на своем верхнем разделе, который используется для реализации на расплаве через сварку, см. Прикрепленную 3 ^-е фото и ниже. Вышеупомянутая медная подушка расположена в нижней части слота V. Вы можете идентифицировать, что на его выше, есть ряд нажатых блоков, с зазором для вдавления и зажима заготовки (металлические пластины для соединения):

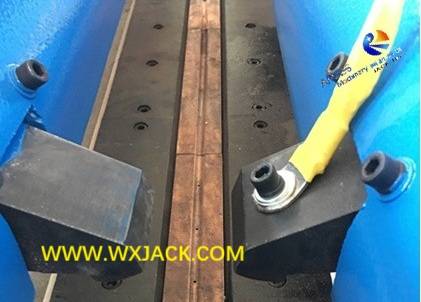

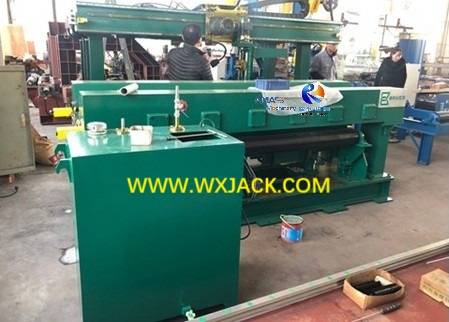

Рабочий стол сварки сварки и его верхний раздел Deep V слот Wuxi модели MP20 : ( Рис.5 )

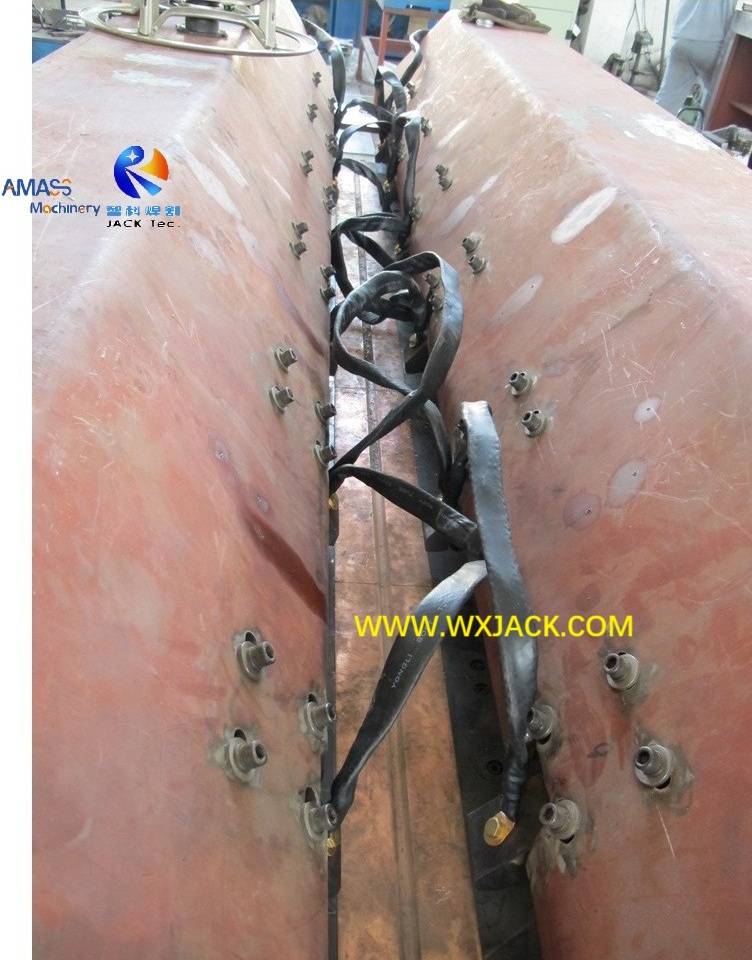

б) Сварная заземляющая цепь: заземляющие кабели с плоской формой черного цвета соединены между каждым двумя частями соседних нажатых блоков, образуя цепь большой тока пилы сварки, с хорошей проводимостью и хорошим сварным швом:

Ярко -желтый заземляющий кабель, подключенный к черному цвету блок: ( рис.6 )

в) Высота медных накладных:  учитывая различную толщину металлических пластин, чтобы быть соединением в этой пластинке плоской прикладной машины, механизм медного покладка является поднимающим типом, приводимым в приводной кнопкой передач, как можно определить на прикрепленной первой фотографии, которая находится на нижней части расплавленного рабочего стола с сварочным рабочим столом:

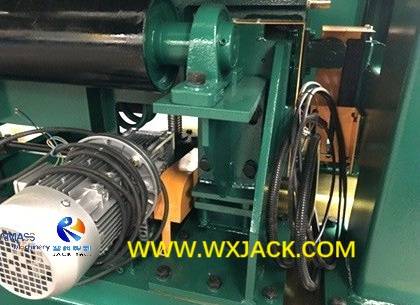

Моторный редуктор для подъема медных колодков в машине модели MP20 : ( Рис.7 )

2) Платформа GANTRY в пластинке для листовой пластины сварки сварки:

а) Механическая платформа GANTRY прямо за сварочным рабочим столом имеет широкую ширину на вершине, которая предназначена для удержания сварки питания/ пила

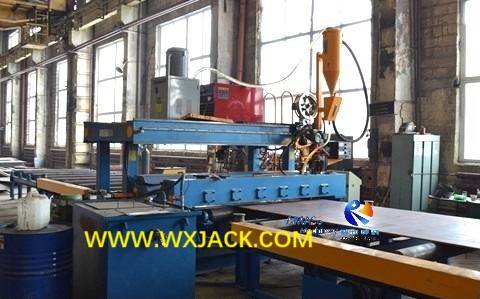

Стола сварки сварки пилы (розетка с соединением) Gantry of Wuxi Jack Mp20 Модельная машина: ( Рис.8 )

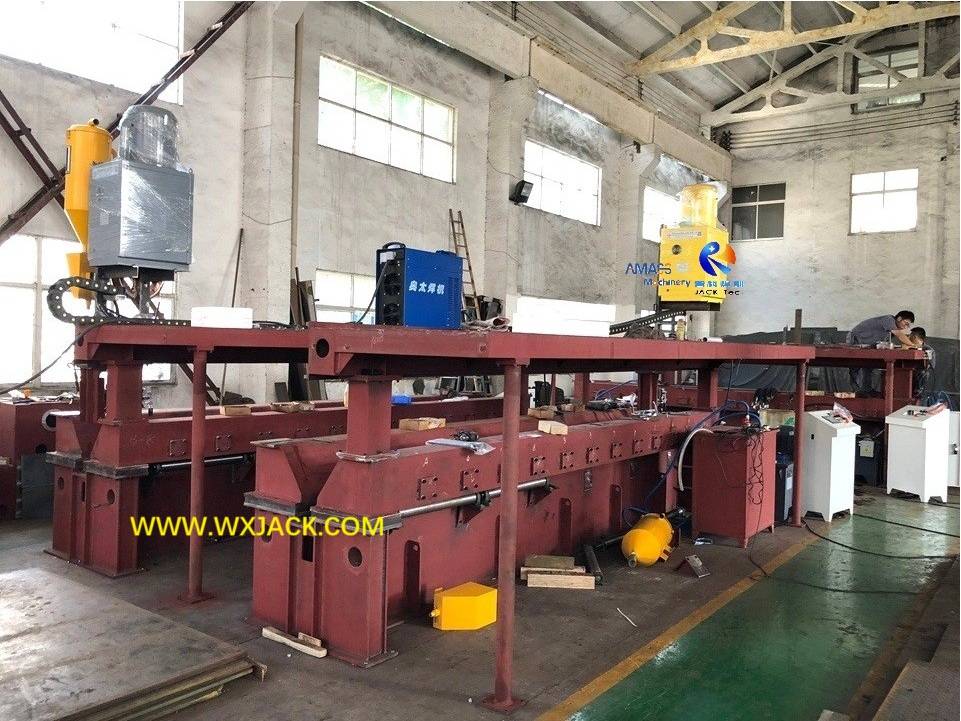

б) Приготовление сварки канавки: тройной факел пламени и его рабочий процесс, пожалуйста, проверьте 4 ^-й и 5 ^-й фотографии и прикрепленное видео. Это необязательная конфигурация в прикладной машине серии MP, для вырезания типов U /   V /   x , скопления на краях толстых пластин перед сваркой, для получения более широкого и более глубокого сварки и полной сварки проникновения. Он работает так же, как и тройная машина для резки пламени ; Другим видом оборудования с механическим способом создания скоси является лапковая резак:

Тройная резка для кислорода, на тарелке, отправляя в машину MP20 : ( Рис.9 )

3) Рабочая панель и расположение кабеля в  машине с прикладным соединением:

а) кабели питания и кабели управления в прикладной машине пластины применяются с помощью цепи сопротивления, а соединительные коробки на боковой стороне балка гантрия;

б) Операционная панель интегрирована на верхнюю крышку электрической платы управления, которая помещается вдоль корпуса машины машины;

C) Кабель заземления черного цвета: проверьте 6 ^-е фото.

4. Технические параметры машины сварной шва с шваром с прикладом  MP20 :
