MP50 Plate Plate Butting Machine с полной проникновенной пилой

1. Что может сделать сварка сварки MP50 для клиента?

1) Особенность модели: MP50 является самой большой моделью в сварке сварки пластин MP Series . Он имеет до 5000 мм, доступная расплава через сварочный шов для пластинчатого соединения;

2) Функция: В оболочке гайки модель MP50 может завершить соединение на любых двух частях листовых металлических пластин, с наибольшей шириной 5000 мм (равна готовой длине сварки), чтобы вы могли получить гораздо более длительный интегральный кусок металлической пластины, чем оригинальная толстая пластина от стальной мельницы, которая обычно имеет длину до 15 м :

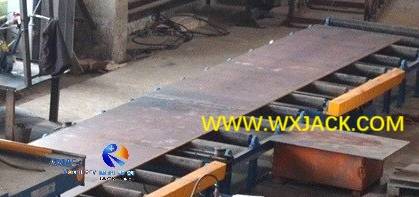

Кусок суставной пластины длиной 30 м , от оригинальных 2 кусков пластины длиной 15 м, в модели WUXI MP50 : ( Рис.1 )

3) Применение участков: Во многих крупномасштабных проектах, таких как СПГ (ликвифицированный природный газ) резервуар/ электростанция/ нефтяной деррик/ железнодорожный канал водоснабжения/ канал для перемещений/ Деррик, вам может понадобиться больший и более длительный размер стальных пластин, в качестве сырья из этой машины для сварки Plat Plat Plate Mp50;

4) Или вы можете подключить несколько частей более узких и или короче оставшихся перерезанных пластин, которые бесполезны, если не превращаются в более крупную, с помощью MP50 Model Machine:

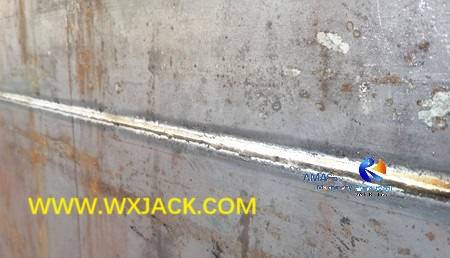

Тестовый кусок соединительной пластины от более узких, в модельной машине Wuxi MP50 : ( Рис.2 )

2. Технические характеристики соединения сварки сварки на пластинку MP50 :

1) Большой размер корпуса машины в  сварке сварки на пластине:

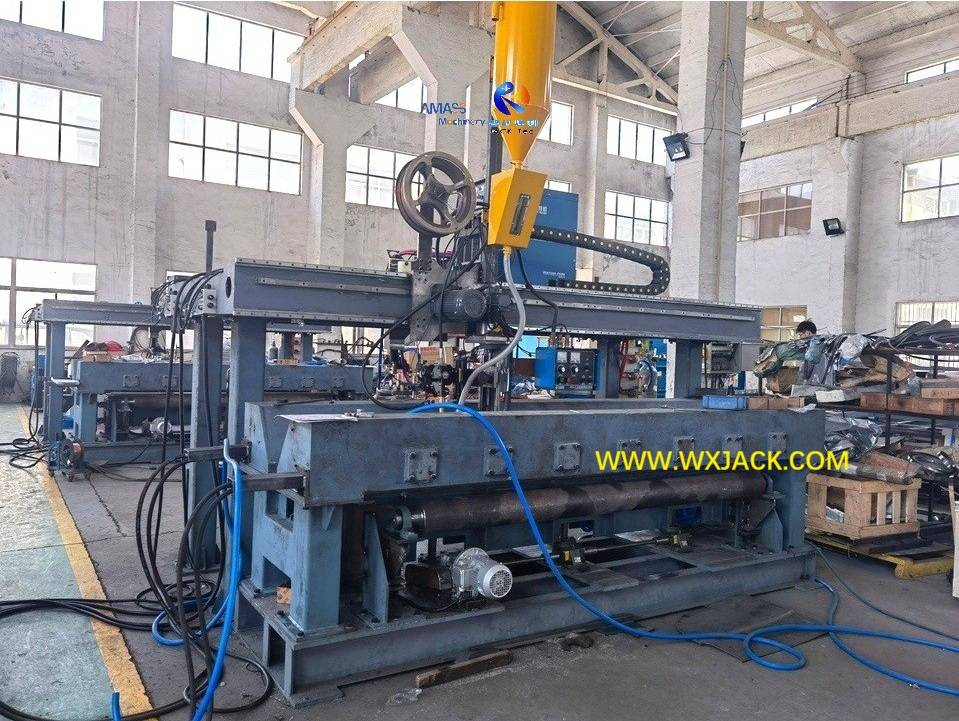

Будучи самой большой моделью с самым длинным рабочим ходом в сварке для сварки пластинку серии MP , MP50 имеет очевидное более длинное и более высокое общее размеры основной рамы, как вы можете найти с первой фотографии:

а) имеет длину около 6,3 м длиной рабочего стола сварки и балка;

Б) верхняя поверхность гантрий -платформы имеет высоту почти 3,5 м после полной установки. Итак, на боковой стороне Gantry Platform собирается лестница:

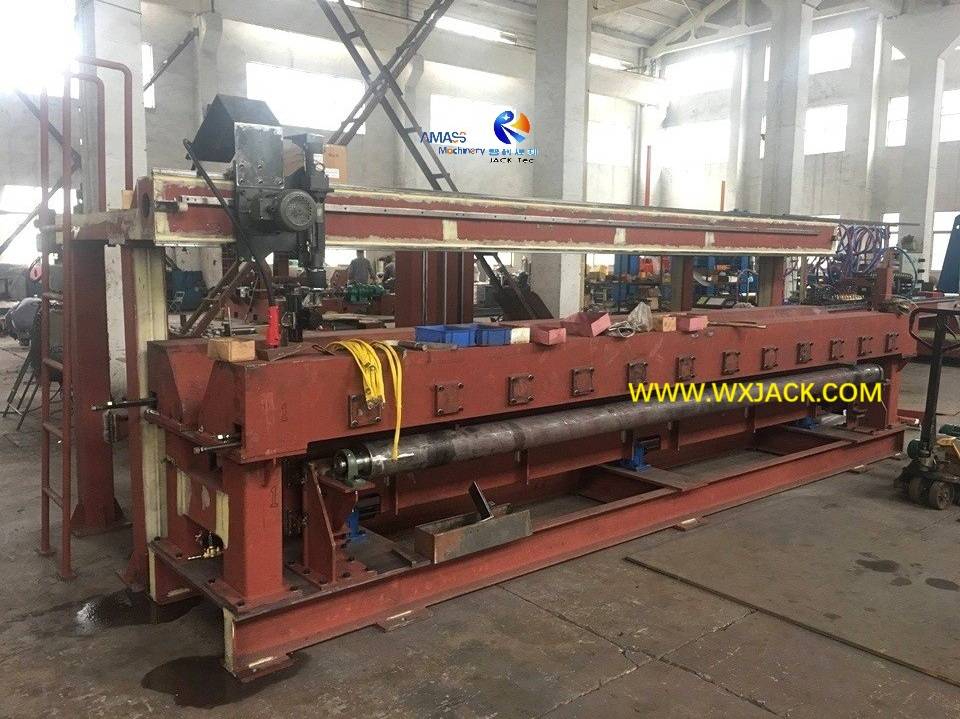

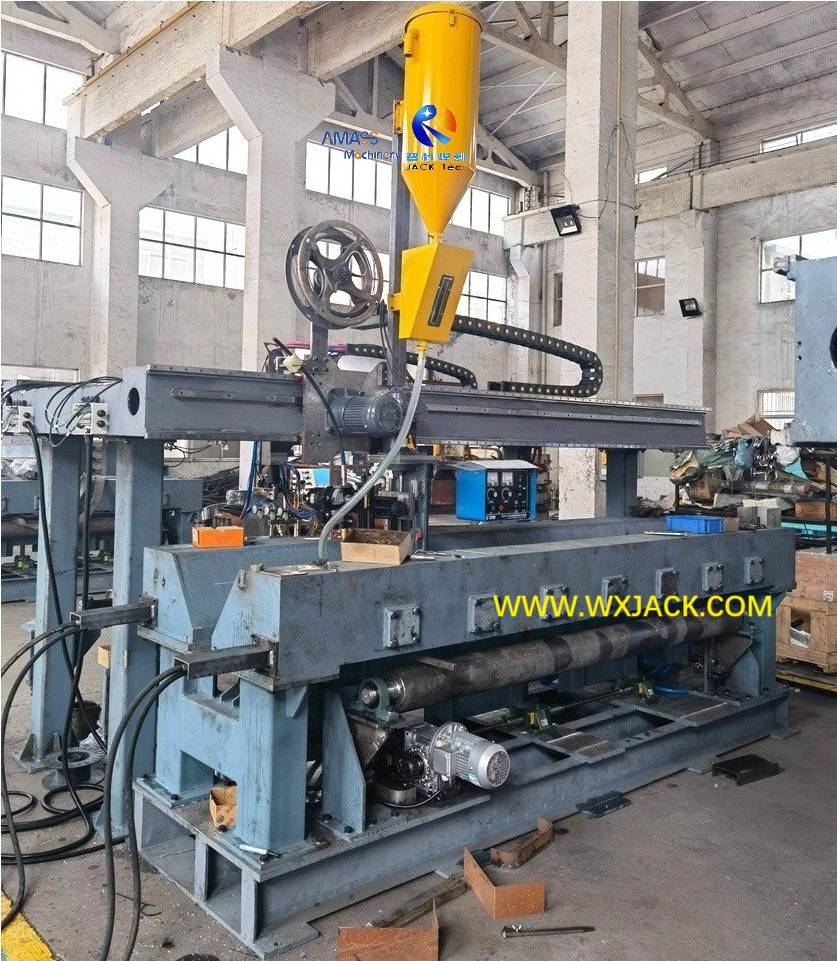

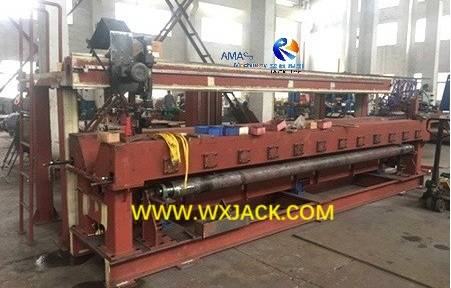

Собранная и неокрашенная механическая основная рама, гантри и сварочная рабочая таблица Wuxi Jack MP50 Модельная машина: ( Рис.3 )

2) Сварная канавка является обязательной в пластинке MP50 Плоская сварка:

а) Толщина тарелки:   с увеличением размера пластины, так же как и его толщина. Хотя на машине серии MP, все модели от MP20 до MP50 имеют одинаковый диапазон толщины металлической пластины, обычно металлические пластины для соединения в модели MP50  имеют более высокую толщину;

Б) Требуется скос . Толщина для удовлетворительной сварки полностью проникновения составляет 15 мм. Таким образом, процесс края скоси является предварительным условием до расплава через сварку, на стальной пластине более толстой на 15 мм;

C) Связанная модель: для системы тройной резки пламени на машине, пожалуйста, проверьте 2 ^-й фото и раздел продукта модели MP25 »:

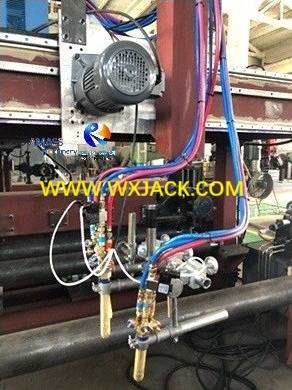

Формарный фонарик с кислородом Тройной резки, в модели Wuxi MP50 : ( Рис.4 )

3) Установочный способ переработки потока пила сварки в машине сварной шерсти:

A) ПИСА  СВОК ^{ПЕРЕДАЧА} .

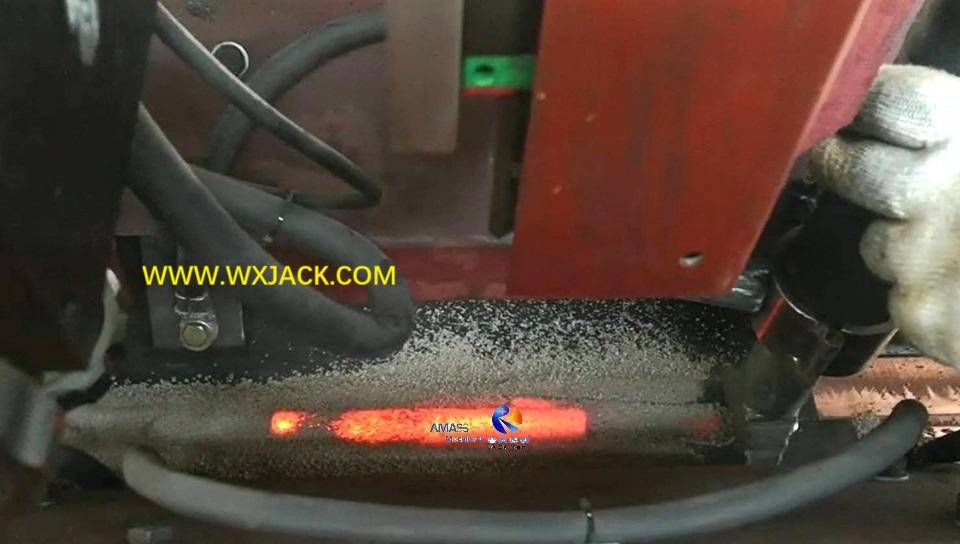

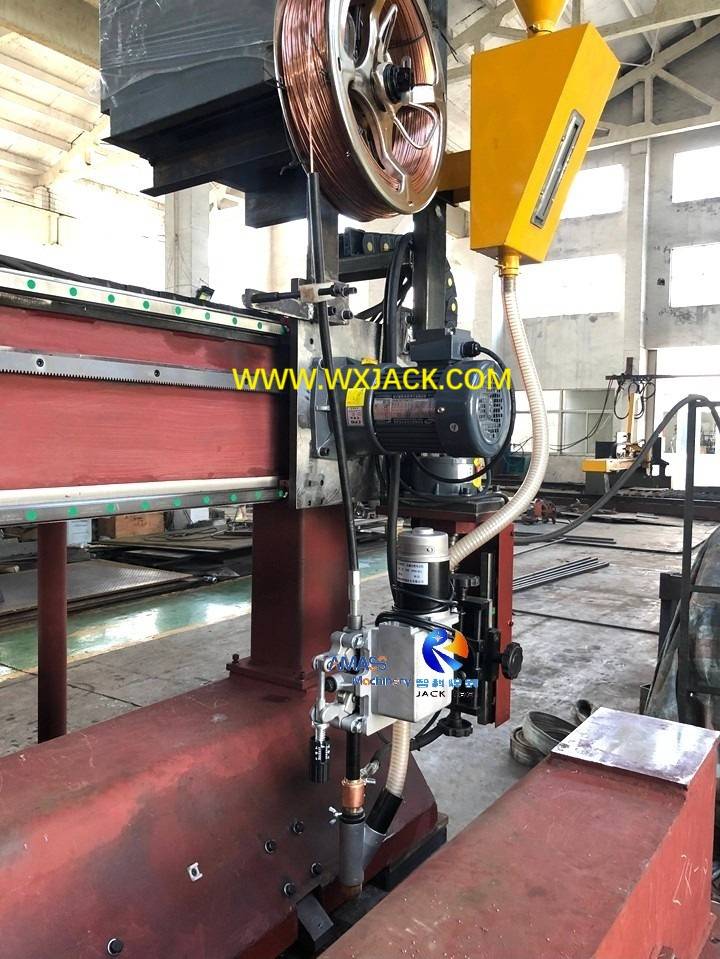

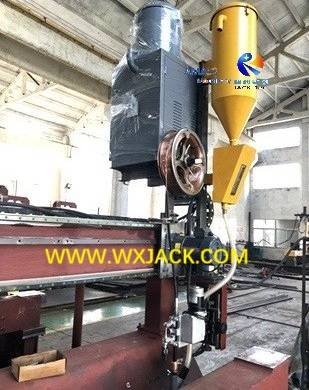

Машина потока сварки серых цветов и ярко -желтый поток цветов, на пище -сварке сварки факела модели Wuxi MP50 : ( Рис.5 )

б)   В чем причина? Поскольку для длинного хода 4000 мм и выше (соответствующего моделям машины MP40 / MP45 / MP50 ), иногда не хватает всасывающей силы для вдыхания неповрежденного сварочного потока обратно в корпус переработки, предположим, что поместив блок утилизации на машинную платформу на стационарном виде. Итак, мы делаем это самым коротким расстоянием на пути переработки, интегрированной в движущуюся сварку;

4) Большой ток сварки сварки в пластинке сварки сварки сварки:

а) Расплавлять сварки тока: 4 ^-й фотозаписи на одном из образцов заготовки во время проверки на машине модели MP50. Для выполнения успешного расплава через сварку ( однопользовательская сварка сварки с двумя боковыми швами ), были опробованы и записаны параметры критического сварки: для этой соединительной пластины толщины 10 мм соответствующий ток сварки составляет 550А, а напряжение сварки составляет 32A:

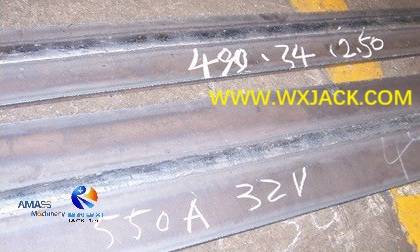

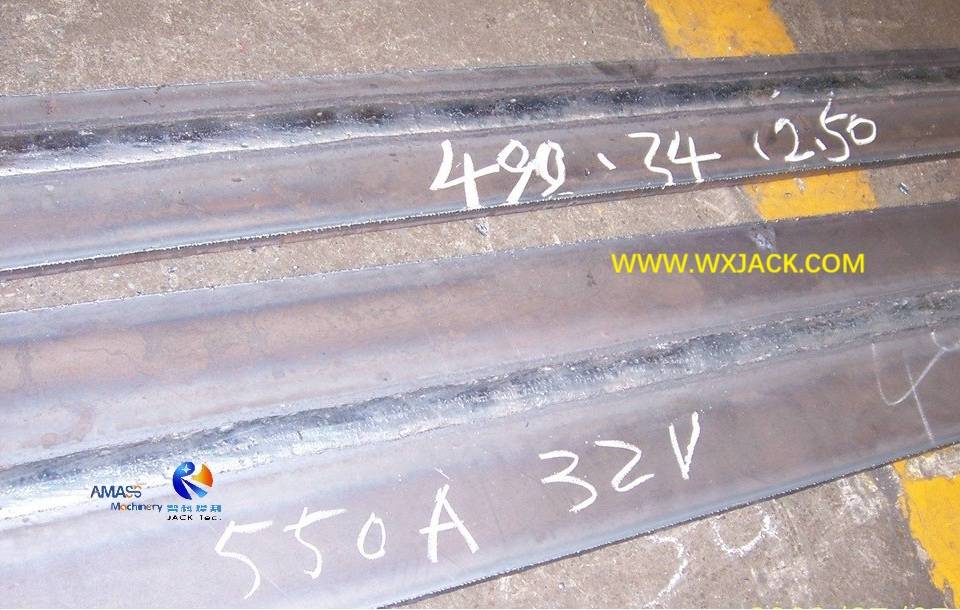

Заготовленная тестовая часть с подтвержденными параметрами процесса сварки , отмеченными на ее поверхности, во время пробного запуска на машине модели Wuxi Jack MP50 : ( Рис.6 )

b) Пиловая сварка питания: в целом, плоская сварка сварки пластинки серии MP оснащена тем же уровнем спецификации сварки питания (как для погруженной дуговой сварки, так и для CO ₂ GMAW): DC1000/ DC1250 для SAW и 500A для CO ₂ GMAW с PHJ и машиной серии ZHJ H Beam;

5) Выравнивание металлических пластин вдоль направления длины в машине сварки сварки пластины:

а) Требование: более широкие металлические пластины до и после соединения обычно имеют более длительную длину;

б) гарантировать качество пластинчатого соединения этих длинных заготовков, в серии MP , есть массив выравнивающих роликов, установленных в вертикальной ориентации и распределенных в строго линейности вдоль таблиц входных конвейеров, которые используются для выравнивания на стальных пластинах листового металла, в форме жестких остановок;

c) Это особенно полезно для более крупных моделей, включая самый большой из MP50.

3. Технические параметры машины сварки сварки на пластинку  MP50 :
