MP40 Высококачественный прикладной аппарат для соединения пластин

Особенность и применение сварки сварки пластины  MP40 :

1) Модель MP40 - это модель большого размера в группе продуктов. Макс. Длина сварочного шва составляет 4000 мм ；

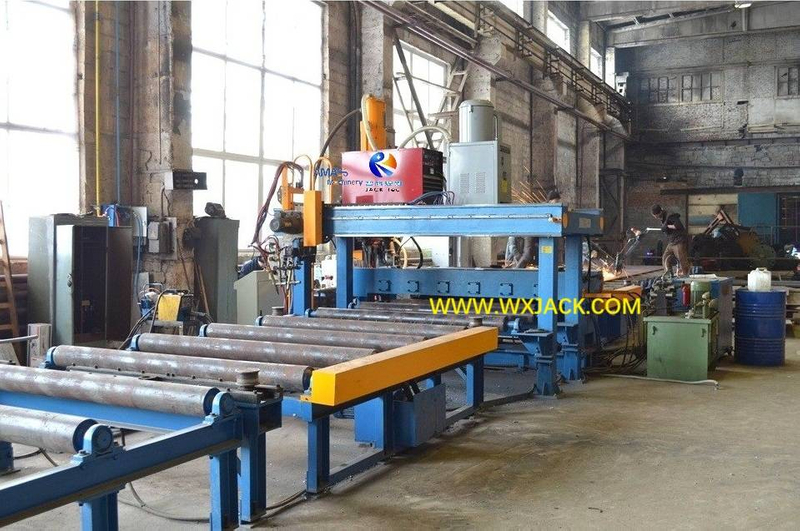

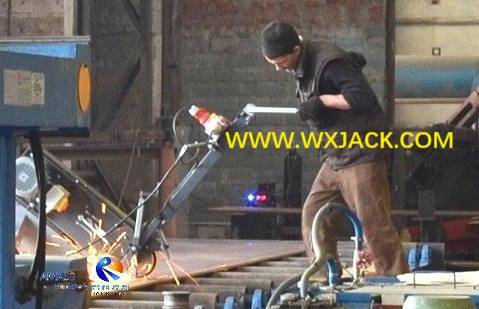

2) На прикрепленной первой фотографии операторы шлифовали на швах сварки на только что только запускаемой соединительной пластине для удаления сварки готовой соединенной пластины, изготовленной из машины модели MP40 Wuxi  MP40 .

На российской клиентской заводе у оператора было ручное измельчение при усилении сварочных швов, на готовой стальной пластине Wuxi Jack MP40 .

1.   Применение пластинного сварки пластины MP40 :

1) Использование, спецификация и метод ядра в машине сварки на пластинку MP40 :

а) Функция: эта  машина предназначена для соединительной сварки на 2 частях листовых металлических пластин, с шириной до 4000 мм в виде автоматической большой тока пилы сварки и или сварки газового экрана, на одной стороне 2 металлических пластин:

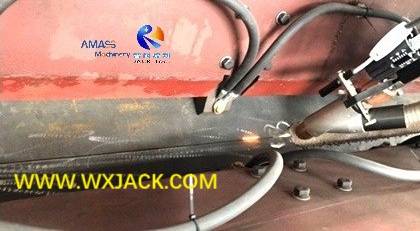

Плоская сварка с плоской прикладом в машине с высокой точностью лазерной точечной сварки трекера: ( Рис.2 )

b) Wuxi Jack Patent Melt Thru Welding Techology: с принятием расплава с помощью технологий, сформировал его сварочный шов с обеих сторон стальных пластин. Другими словами, сварка сварки с одним лицом . Это может значительно повысить производительность, безопасность оператора на операции:

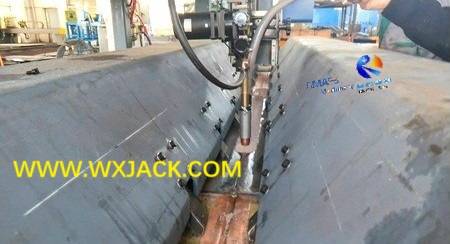

Сварка с одной боковой и двойной стороны сварки сварки, в высокой эффективности и качеством: ( Рис.3 )

2) где используется: во многих инфраструктурных проектах, таких как железнодорожный мост/ шоссе мост/ мост/ мост/ бухте, здание для стальных пластин необходимо использовать в качестве сырья конструкции, который следует получить от большого размера MP40 , MP45 или даже MP50 Plat Plate Saint Swarding Machine.

2. Технические характеристики машины для подключения пластинного соединения серии MP:

1)   Сварная сварная сварная сварная сварка

а) Задача и критическая точка управления: из всех положений сварки в машинных работах сварка плоской приклада трудно для получения удовлетворительного готового образования сварки сварки, по сравнению с, например, сваркой 45 ° в моделях LHA  / LHC/ LHT . Таким образом, это обычно должно иметь две стороны сварки, особенно для соединительных металлических пластин с толщиной толщиной и большим размером в пластинке сварки сварки:

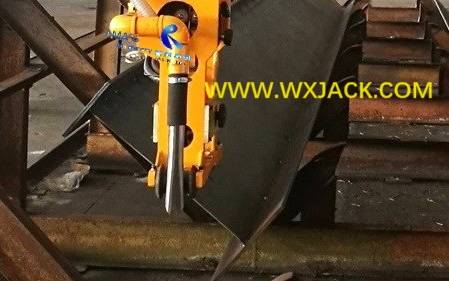

Сравнение :  сварка филе 45 ° в  H Beam Saw Welding Machine: ( Рис.4 )

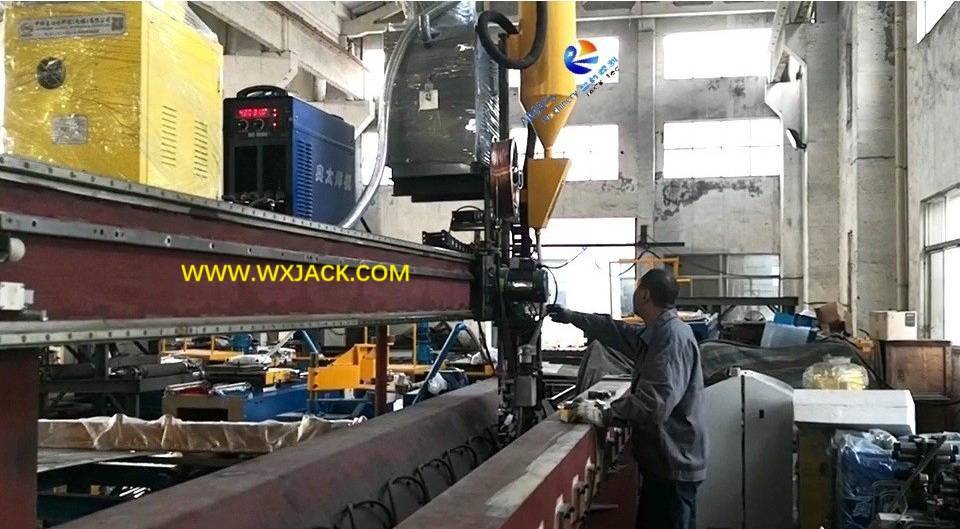

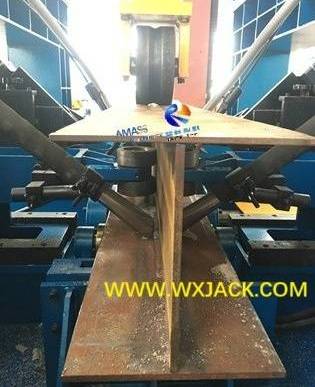

0 ° Плоская сварка в 3 в 1 ч. Сборка балки сварки сварки: ( Рис.5 )

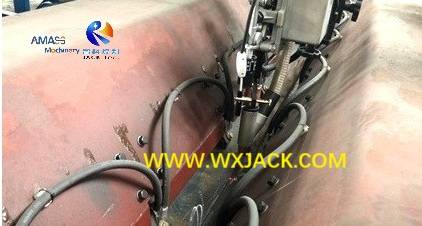

Сварка 0 ° в пластинке сварки сварки сварки: ( рис.6 )

б) по этой причине,  чтобы получить удовлетворительный эффект сварки сварки на толстые пластины (толще 15 мм), в расплаве с помощью технологии машины, сварная канавка должна быть вырезана заранее;

2) 2 варианты разрезания канавков на пластине для пластинчатой ​​сварки сварки:

а) либо клиент может вырезать скос с помощью набора измельченной машины с краем модели XBJ, либо Model CNC-CG Flame Triple Rutch Machine;

b) или попросите дополнительного механизма с тройной резкой пламенем, который должен быть оборудован на сварке сварки пластины серии MP, как показано на прикрепленной 2 ^-й фотографии и ниже. Это пламенная тройная резка со скоростью управления инвертором переменного тока, чтобы вырезать канавки на краю пластин в требуемую фаску (скорее типа U/ V/ x):

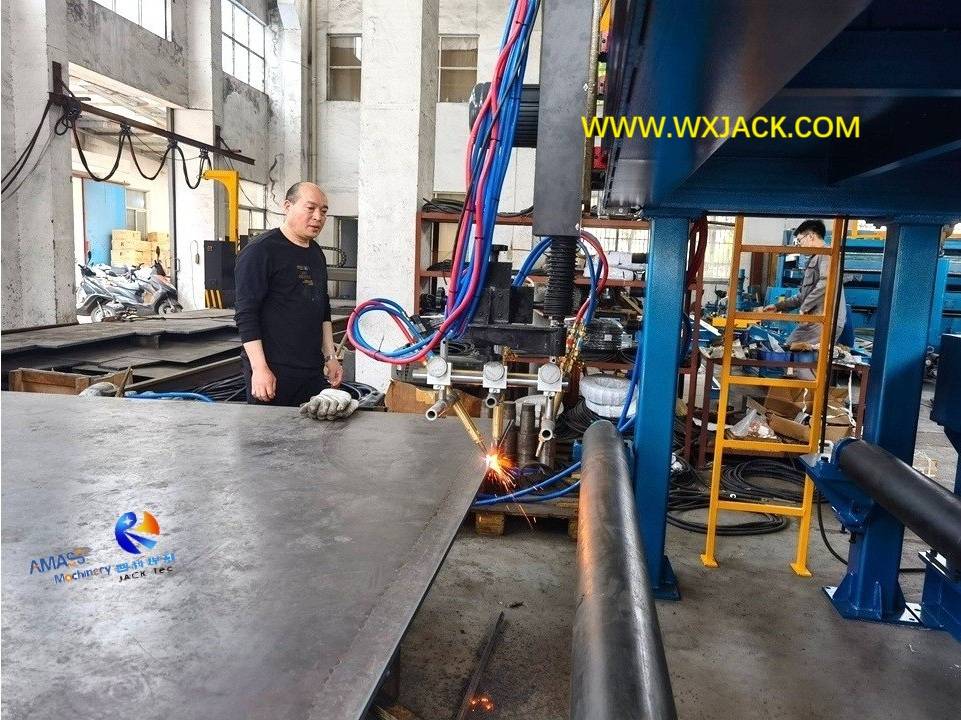

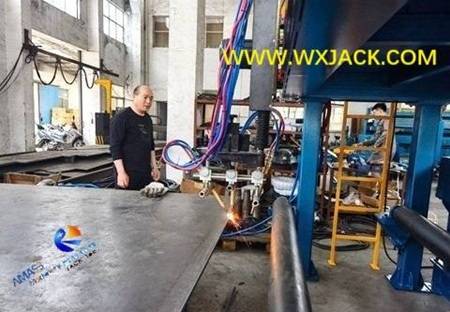

Тройная резка пламени на кислороде Тройной резки на машине: ( Рис.7 )

3) Входные и выходные конвейеры роликовые таблицы в пластинке сварки сварки:

A) Длина: конвейеры имеют стандартную длину 6 млн. ~ 15 м для подачи в конвейере и 15 млн. ~ 30 м для отправки конвейера, в модели Wuxi Jack И особая длина конвейеров доступна для производства, основываясь на обозначенной длине листового металла сырья от клиентов; MP40 .

б) сегмент вождения:   для стандартной длины конвейеров в машине есть один сегмент двигателя в таблице роликов входного конвейера и два роликовых таблица моторного привода на выходном конвейере соответственно;

C) выравнивание для линейности:   удержание колеса и нажатия на пластину оснащены на входные и выходные конвейеры на пластинчатой ​​сварке Wuxi MP Plat Plat Plat Plat Butting Machine, обеспечивая полную линейность вдоль пластины во время соединения, что полностью гарантирует стабильный/ управляемый/ высококачественный эффект приклада на пластины;

D) Иногда клиенту может потребоваться более 2 кусочков пластинчатого соединения вместе в машине: прикрепленная 3 ^-й пластина, соединенная с соединенными пластинами, и выходной конвейер должен быть соответствующим образом расширену его длину;

4) Критические моменты для успешного запуска таяния с помощью технологии в MP Series Plate Maint Machine:

а)   Прикрепленная 3 ^-й фото показывает качество сварки приклада в машине Wuxi MP Plate Plate Butt Saint. На 4 ^-й и 5 ^-й фотографиях показывают крупным планам сварного факела:

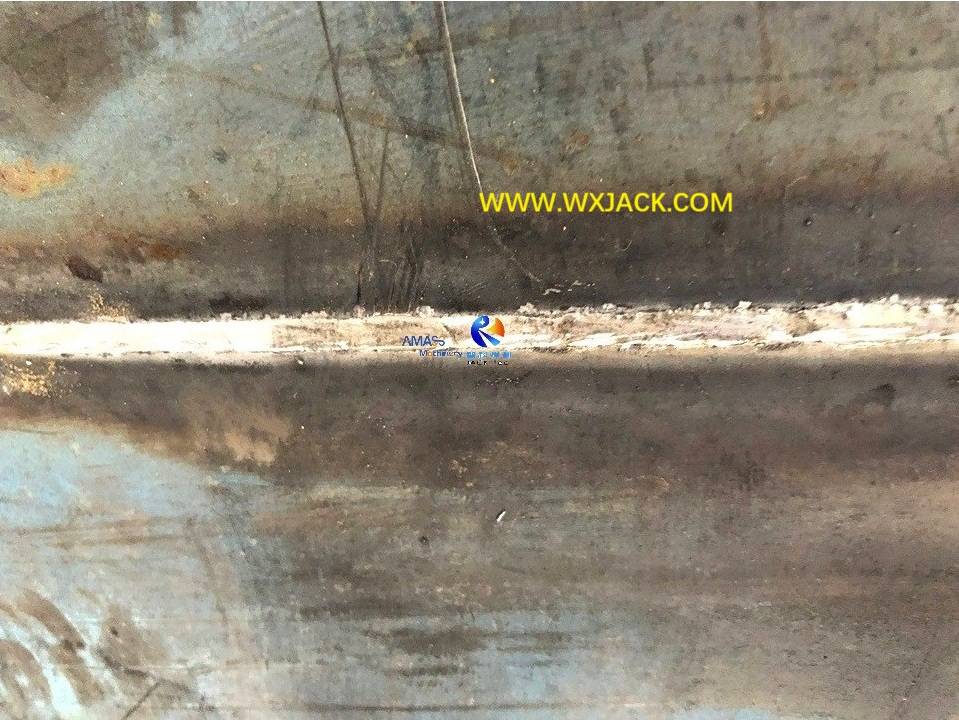

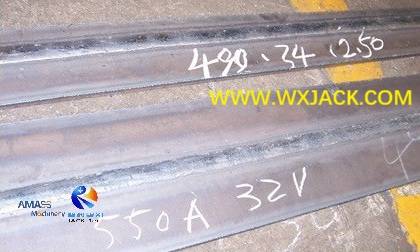

Отдельный эффект сварки сварки от Wuxi Jack MP Machine: ( Рис.8 )

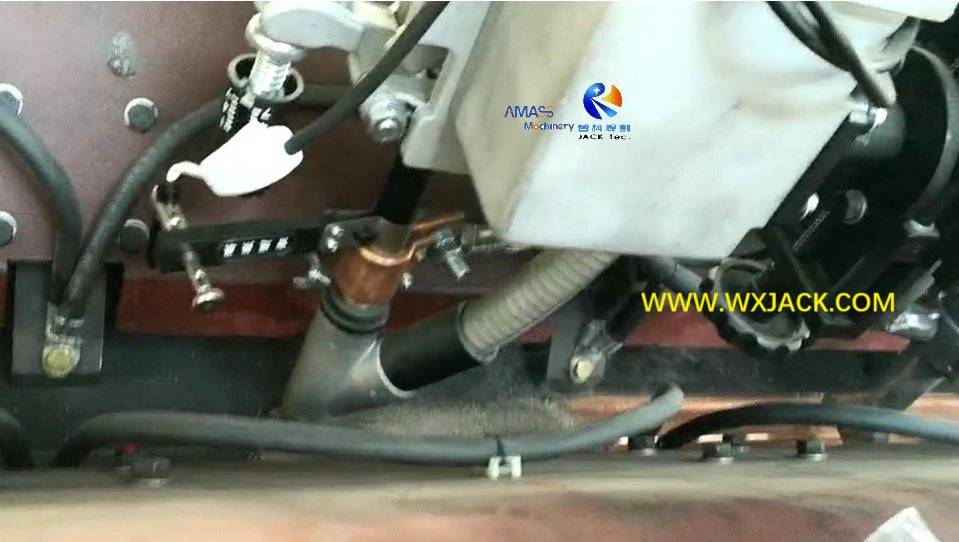

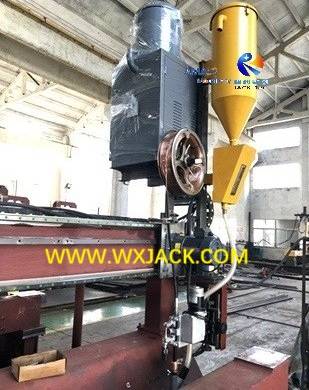

Управление сваркой горелки в Wuxi Jack MP Model Machine: ( Рис.9 )

б)   Вы можете увидеть, кроме двигателя, для привлечения сварочного факела вверх и вниз/ пилы сварки для подачи проволоки/ Поток пилы.

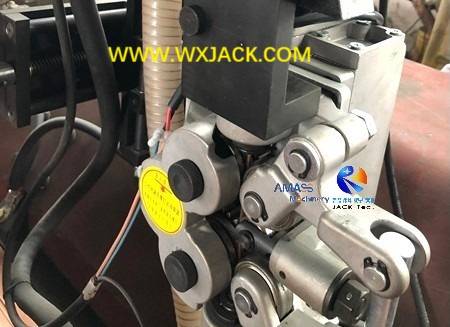

Блок выпрямления сварки сварного провода , избегая ускорения сварочного провода во время отправки в: ( Рис.10 )

c) Все это являются критическими моментами для поддержания успешного запуска таяния с помощью технологий в Wuxi Jack Mp Series Series Plat Plat Sail Swarding Machine.  Пожалуйста, проверьте прикрепленное видео на сварке пилы в машине.

3.   Технические параметры пластинного сварки MP40 .
