Два в одном сварке сварки с пластиной MP25 с тройной резкой

1. Две основные функции шарнирной сварки сварки сварки серии MP:

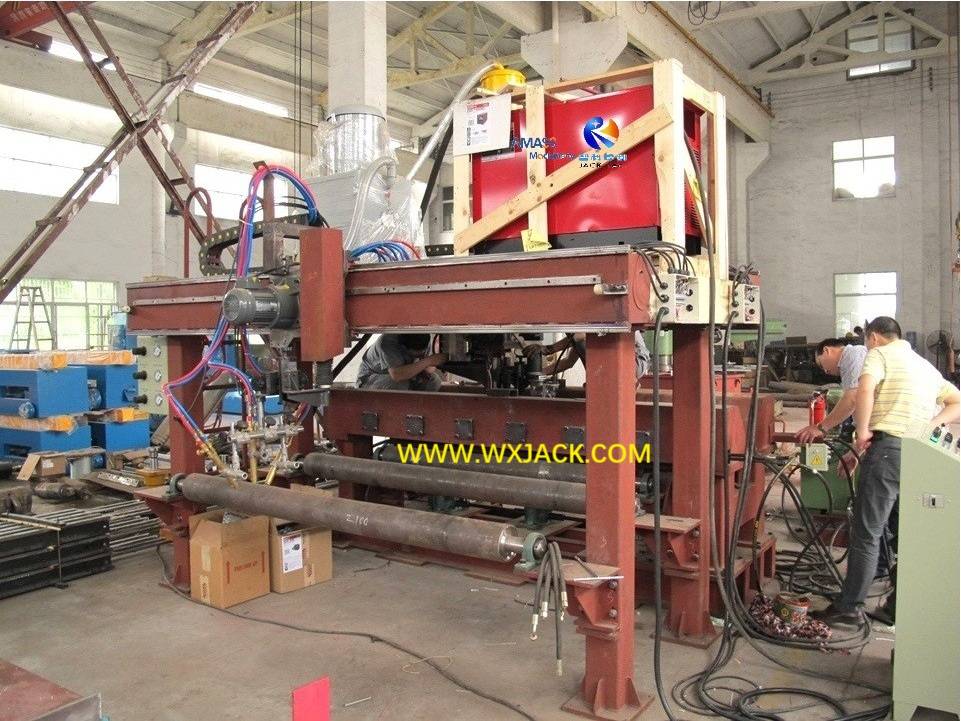

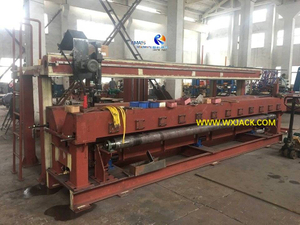

Справочная информация: модель Wuxi Jack MP25 на прикрепленной первой фотографии была сделана на его тройной стороне резки пламени, в российской мастерской клиентов.

1 )  Функции .

а) Одним из них является основная задача таяния через сварку, для соединения два куска металлических пластин:

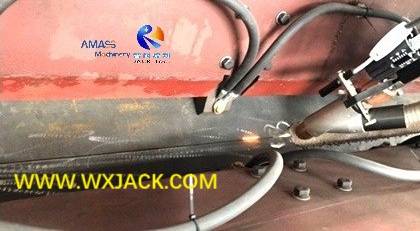

Вертикальный вид на верхнюю часть сварки пилы, с лазерной точечной сваркой, трекер шва: ( Рис.1 )

б) Второе - это тройная резка для кислорода топлива, как показано на первой фотографии, для того, чтобы сделать скопление на краях металлических пластин перед сваркой сварки, чтобы получить идеальное условие формирования сварки:

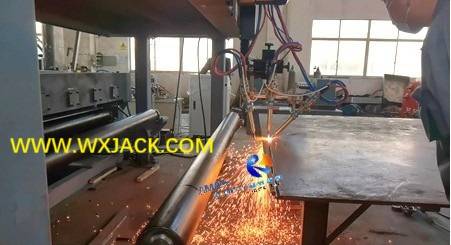

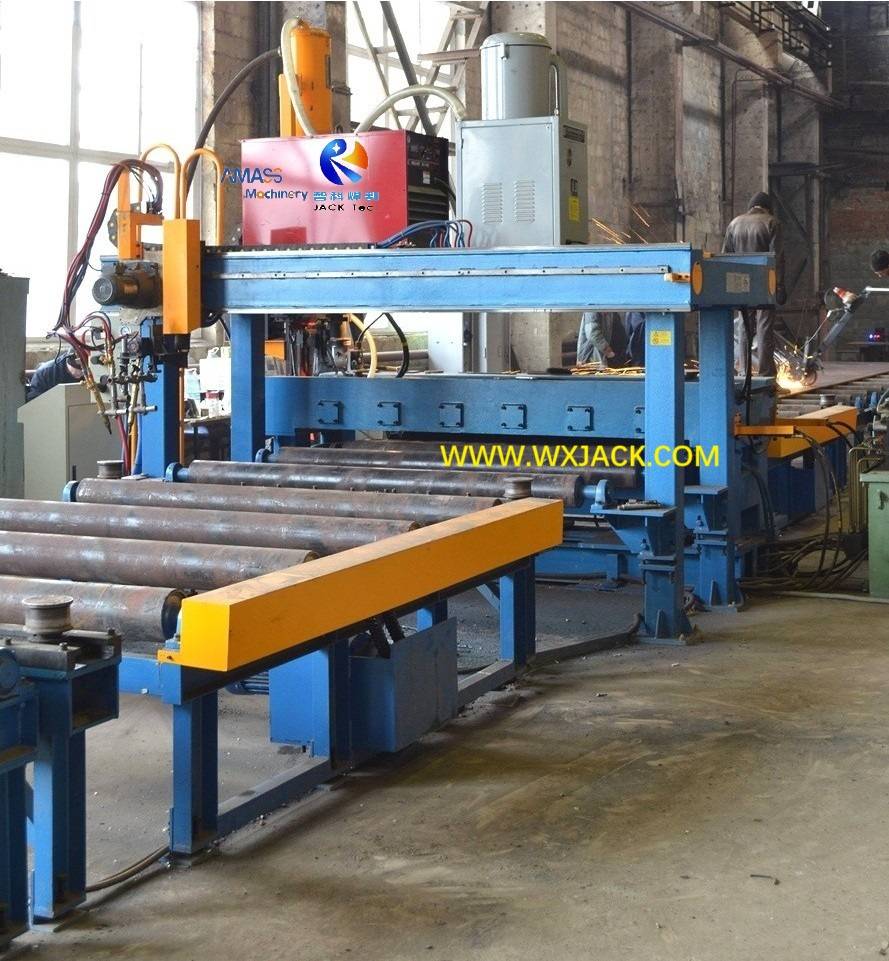

Пламя Тройная резка на 15 мм над тарелкой толщины , перед сваркой пилы: ( Рис.2 )

2) Одна машина, интегрирующая несколько функций: в настоящее время это одна из развивающихся тенденций производственного оборудования в промышленности, что один набор машины интегрирует несколько функций, первоначально из различного оборудования, для доставки готового продукта. Другим аналогичным продуктом является модели моделей PHJ и ZHJ H Beam Сварочная сварка . Такой вид дизайна имеет преимущества экономической эффективности: сберегательное инвестиции в машины/ время эксплуатационного цикла/ земельная занятия/ удаление помощника оборудования и т. Д.

2.    Пламя Тройная резка в пластинке MP Series Plat Plat Butder Machine:

1)   Работа в  сварке для сварки сварки пластины :

а)   в машине с тройной пластиной режущей панель перемещается вдоль рельсов, а металлическая пластина остается на его платформе режущихся;

B) Здесь, в пластинке серии MP , пластинчатая платформа, платформа для сбора фиксированного типа, а факель с тройной резкой пламени движется вдоль его гудеров вдоль горизонтальной луча, в регулируемой скорости для третья резки пламени. Скорость тройной резки пламени может быть отрегулирована с помощью ручки поворота и управлять с помощью переменного тока, инвертора, в диапазоне 100 ~ 800 мм/мин.;

2) УПРАВЛЕНИЕ  СКОРОСТЬ СКОРОСТИ СКОРОСТИ  СКОРОСТИ В ПЛАТНОЙ СВОДЕ

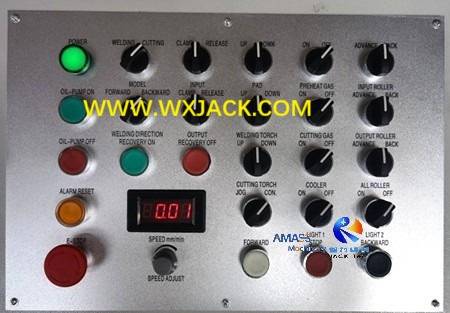

а  ) На фото изображена рабочая панель Wuxi Jack MP серии.

б) Управление работой скорости: вы можете обнаружить, что на операционной панели есть цифровой дисплей и поворот ручки. В машине серии MP рабочая скорость как трех, так и расплавленной сварки управляется с помощью инвертора переменного тока (два отдельных), показанные на одном и том же цифровом дисплее и повернуты с одной и той же поворотной ручкой. Потому что в любой момент работы работает только одна из функций;

3)  Путь движения в пластинке -листовой пластинке с прикладным соединением :

То же самое, что и прикладная сварка, горелка с тройной резкой, имеет трехмерную степень свободы:

а)   Двигание двигателя вверх и вниз (постоянная скорость) плюс ручное поперечное скольжение, в зависимости от толщины металлической пластины;

б)   моторный привод влево и вправо (управление скоростью переменного тока) вдоль Guiderail of Ganty Platform, для выполнения процесса скоса в этой плоской машине сварщика;

в)   ручная регулировка вперед и назад, для регулировки на пламене тройной режущей факела прямо над режущей кромкой металлической пластины;

4)   Маршрутизация газовой трубки в сварке сварки пластины :

На этой машине  есть три маршрута газовой трубки для тройной резки:

а) синий цвет предварительно нагревает кислород;

б) синий цвет резки кислорода;

в) газ красный цвет резания: ацетилен или пропан;

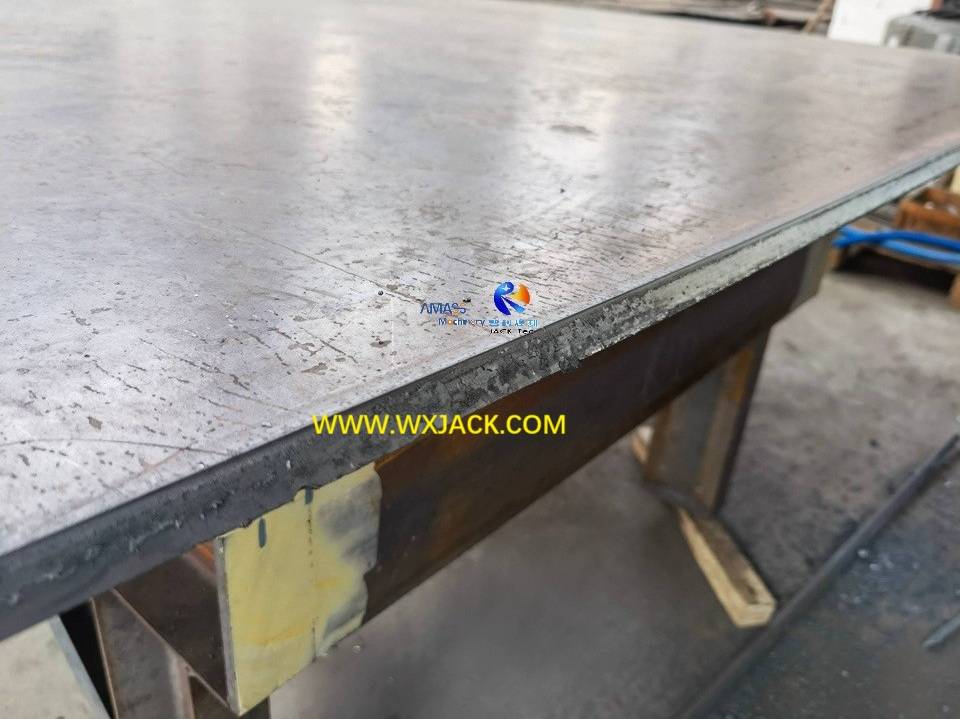

5)  Эффект трехкратного резки  пламени : показан на  прикрепленном шести фото и внизу:

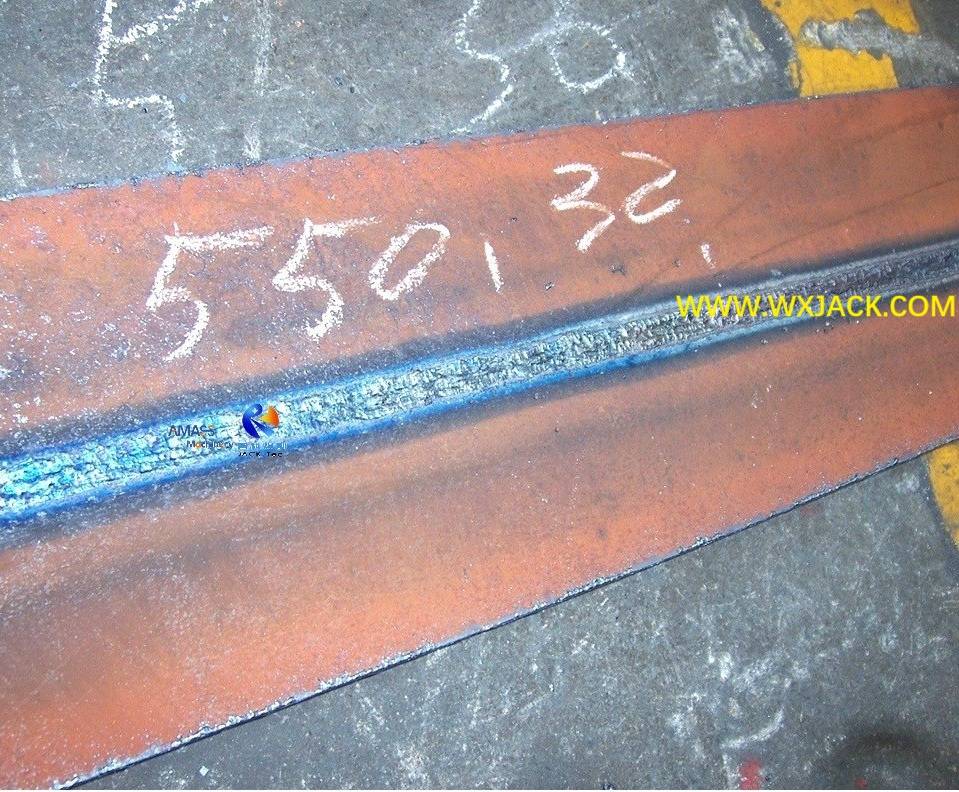

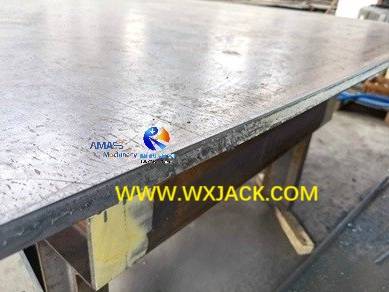

Углеродная стальная пластина с его краем будет вырезать пламя перед сваркой пилы: ( Рис.4 )

3.  Расплатить сквозь сварку в сварке сварки серии MP :

1) Wuxi Gack Patent Melt Thru Thendgny Technology:   в серии MP листовой металлической стальной пластины сварщики сварщика сварщика, прикладное соединение на металлических пластинках реализовано с расплавой через сварку, что означает « Одна поверхность сварки пластин, и обе стороны поверхности сварки пластинчатых сварки при высоком качестве ». Система сварки факелов и сварка медных прокладок, пожалуйста, проверьте 3 ^-й и 4 ^-й фотографии соответственно:

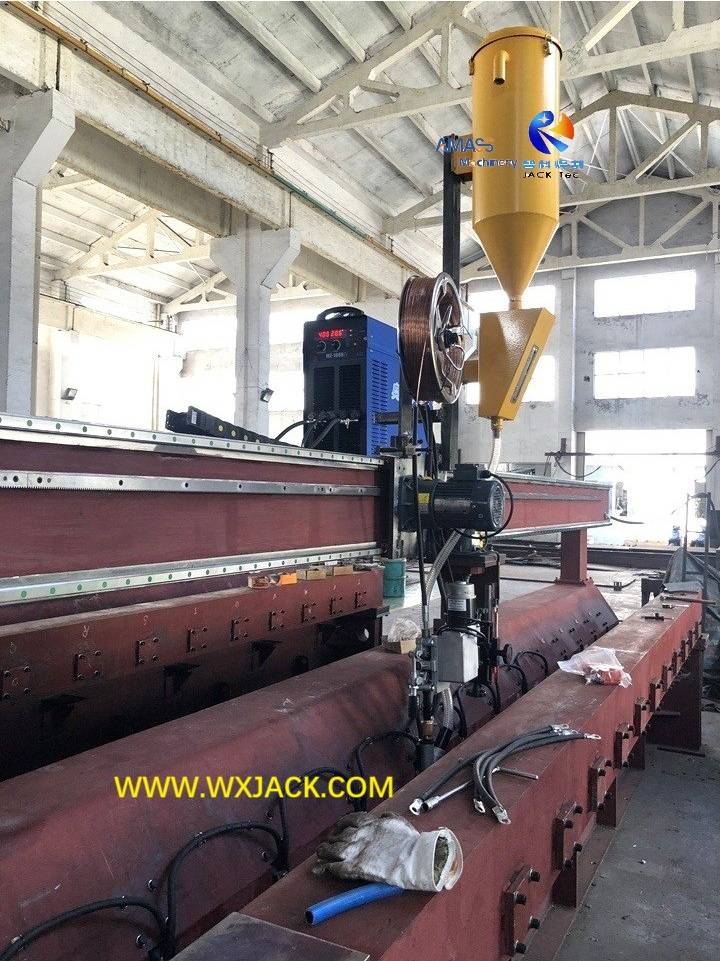

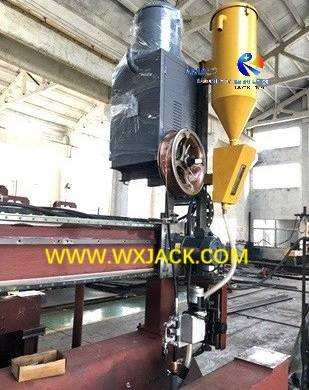

Свидела плавная механизм сварки факела в модельной машине Wuxi MP25 : ( Рис.5 )

2) Сварная таблица:   в прикладной палочке серии MP, v -слот -трудовой столик служит заготовкой (листовые пластины) для плотного нажатия металлических пластин с помощью гидравлического цилиндрах, которые установлены на горизонтальной ориентации внутри двух боковых крышек:

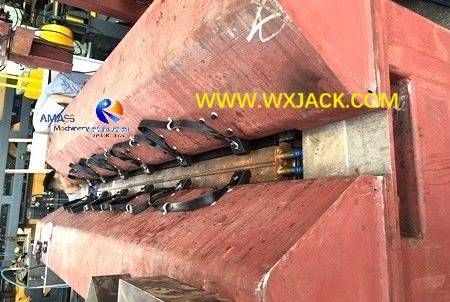

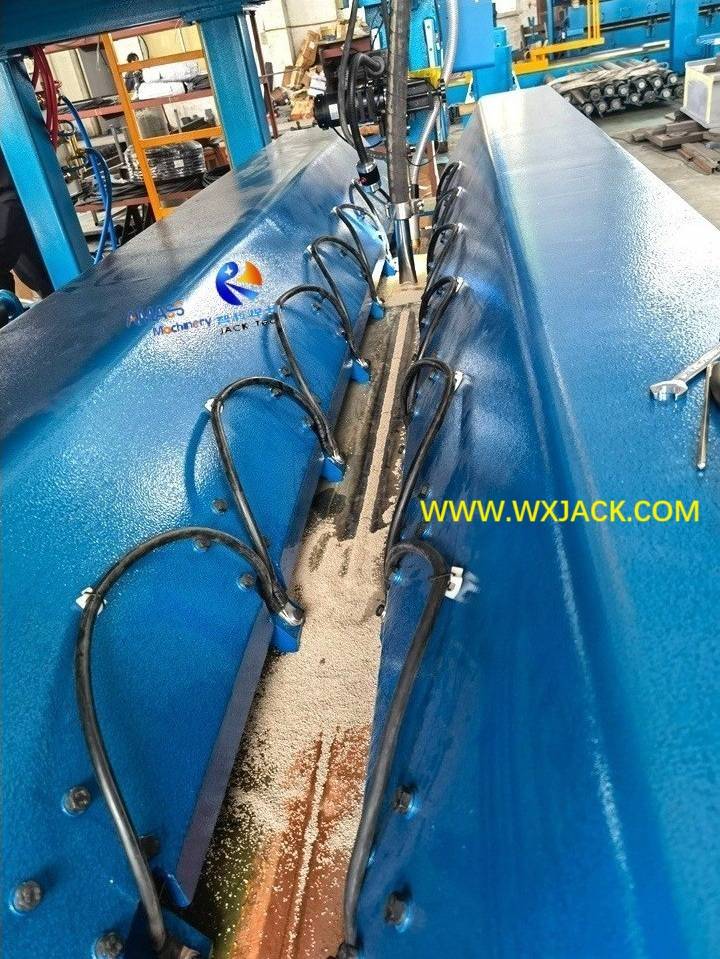

V Сварочный таблица с прорезом и 2 линии нажатиющего блока внутри Vlot, для твердого исправления 2 куска листовой металлической пластины: ( Рис.6 )

3) Дополнительные единицы на сварке приклада:  на расторжении сварки через сварку фонарика плоской машины сварщика сварщика, есть вспомогательные единицы:

а) Поток передачи (погруженной дуговой сварки) трубки;

б) трубка переработки;

в) сварка проволочной подачи и блок выпрямления:

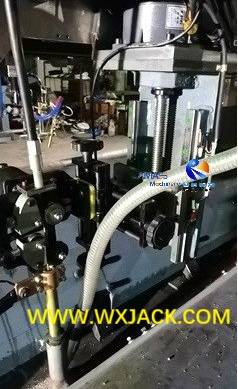

Модель сварки сварки сварки в Wuxi Jack MP25 Модель: ( Рис.7 )

4. Технические параметры MP25  Пластинчатой ​​сварки сварки сварки:
