Машина сварки сварки MP25 MP25

Структура функциональная машина MP Series Plat  Plat Butting Machine:

1) Одна машина с двумя различными функциями:  в отличие от большинства машин с отдельной функцией, в которой работают рабочие блоки, установленные на одном сайте,  сварка Wuxi Jack MP Plate Saint Saint Saint Saint Saint имеет обе стороны своей платформы, оснащенная функциональными единицами:

2) Одна сторона пластиной  сварщики плоского приклада установлена  ​​с тройной резкой топлива для кислорода, а другая сторона оснащена прикладным соединением расплавленной сварки:

Пластины входящая сторона: Пламя Тройная резка на сварке канавки: ( Рис.1 )

Пластины исходящая сторона: пила сварки сварки с таем технологии: ( Рис.2 )

1. Планировка пластинного приклада MP25 СВЕДЕНИЯ СВОЙСТВА:

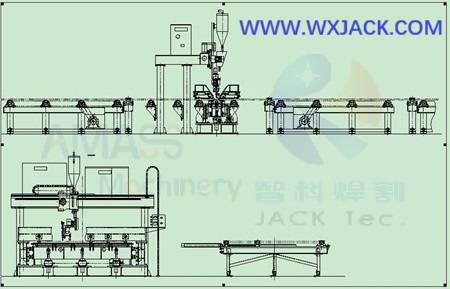

Макет чертеж  серии MP пластинки плоской прикладной сварки,  см. Ниже  эскиз: ( Рис.3 )

1) Длина входных и выходных таблиц роликовых таблиц:   Учитывая удлиненную длину после соединения пластины, выходной конвейер этой пластинки с плоским сварщиком сварщика в 2 раза больше, чем входной конвейер: 15 ~ 18 м против 6 ~ 9 м в зависимости от спроса клиента. По той же причине есть один сегмент типа вождения в таблице роликов входного конвейера и два сегмента типа вождения в таблицах роликов выходного конвейера:

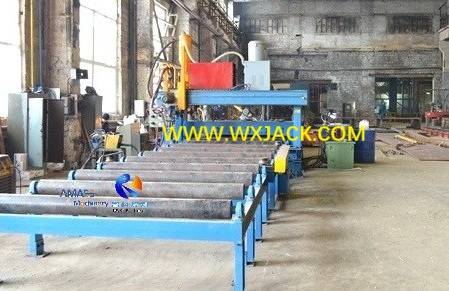

Входящая боковая таблица ролика Wuxi Jack MP25 Модельная машина: ( Рис.4 )

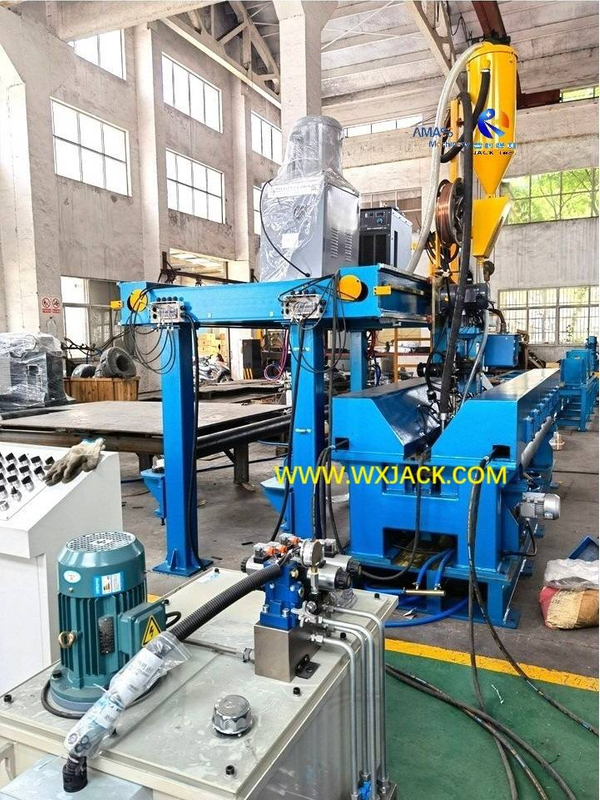

2) Основные единицы машины:   прикрепленная первая фотография была сделана на основной рабочей боковой стороне сварки сварки пластины: На этой фотографии мы можем идентифицировать:

а) Рабочий стол для сварки приклада, расположенный и комплекс сварки сварки сварки;

б) более высокая каркавая гентри за сварочным столом;

в) гидравлическая насосная станция;

г) электрическая плата управления;

Машины;

3) Фундамент: Эта P -поздняя  плоская сварщика  сварщика не нуждается в фундаменте, чтобы быть подготовленным, прежде чем вставить в эксплуатацию. Вместо этого просто закрепите его таблицу сварки/ платформы GANTRY/ Входные и выходные конвейеры, напольные таблицы, прочно с помощью якорных болтов;

4)   Расположение вспомогательных функциональных групп в пластинке сварщики сварщика:

В вертикальном виде с принтом схемы макета машины, помимо механического основного корпуса машины, существует несколько важных механизмов функций, которые необходимы для нормального бега этого плоского сварщика:

а)  электрический шкаф и соответствующая операционная панель , которая стоит на грузоподъемнике прямо рядом с платформой GANTRE;

б)  Гидравлическая насосная станция , , которая является источником питания на работе масляных цилиндров, придающих силу нажатиющие блоки для зажима. Этот блок составлен с платой управления машины;

c)  Водоотъемлемой резервуар : которая сохраняет циркулирующую охлаждающую воду, проходящую через медные прокладки длиной 2,5 м в машине модели MP25 (варьируется на действительном рабочем ходе соответствующей модели) и обратно в резервуар для воды и снова входит в медные прокладки-такие движения в кругах во время всего процесса сварки сварки серии MP серии MP. Этот резервуар также расположен вместе с электрическим шкафом и насосной станцией машины:

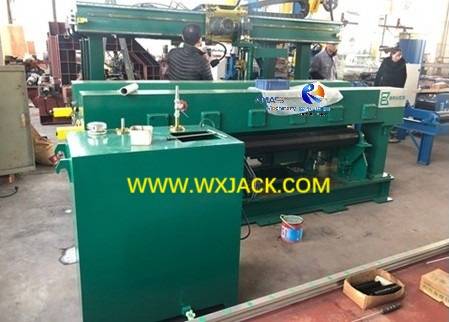

Стоящий тип большой резервуар для воды в рамках циркулирующей цепи на охлаждающей воде, поддерживая на большую сварку пилы, которая будет генерировать достаточно тепла в машине: ( Рис.5 )

D)  Блок подачи питания сварки и потока сварки .

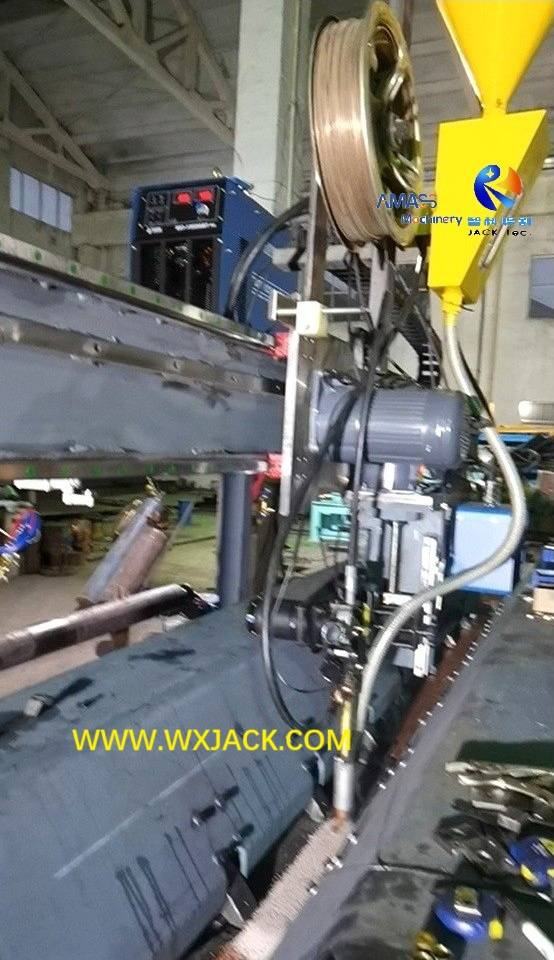

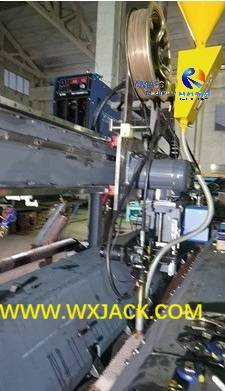

В верхней части Gantry Frame: Saw Machine и Machine Flux Machine: ( Рис.6 )

e) Консоль управления питания питания сварки установлена ​​на движущуюся перевозку сварочного факела, так что оператор может внести регулировку параметров сварки перед официальной сваркой:

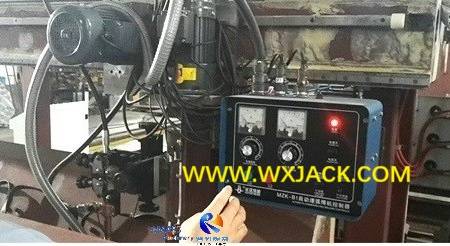

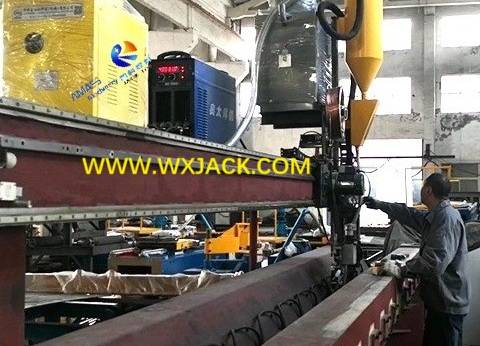

Оператор регулирует параметры процесса сварки, с консоли управления сваркой и рабочей панелью машины сварки сварки wuxi chack witch сварки: ( Рис.7 )

2.   Общая процедура работы сварки сварки сварки пластин MP серии:

1)   Технология патентной патенты Wuxi на сварке сварки: с технологией расплава через технологию, что означает 'сварки с одним боковым и двойным боковым формированием ' , сырье из стальных пластин с оригинальным прямым краем через модель MP25 модель с плоской прикладом, сначала поставьте его соединительные края края, как на 4 -е, с помощью тройной резки пламени, на передней стороне гантристской платформы, как показано на 4 ^-е  фото;

2)   затем двигаться вперед в заднюю сторону балка GANTRE, чтобы сделать таяние через сварку на машине, как показано на 2 ^-й фотографии;

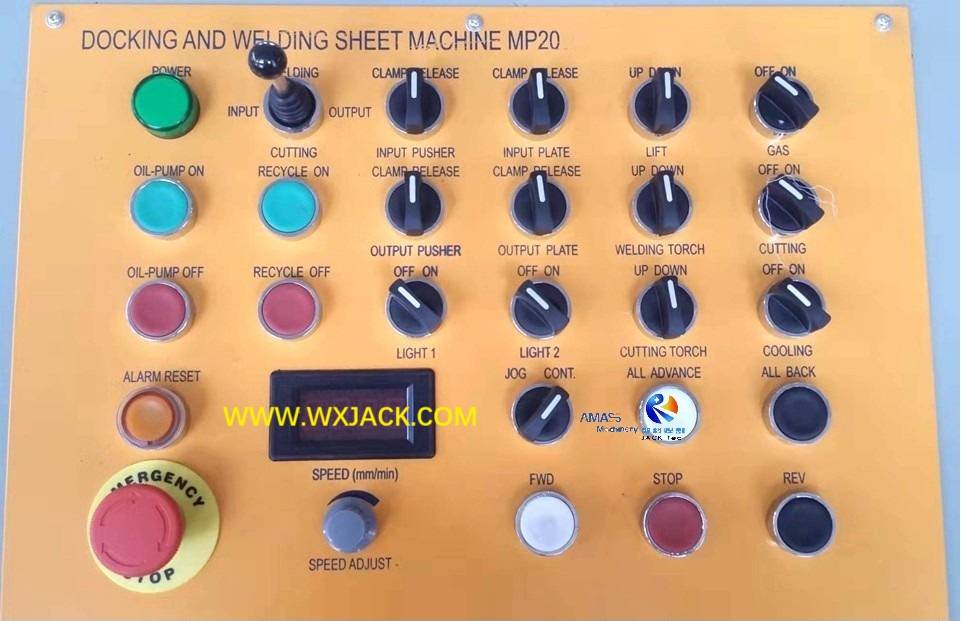

3)   Управление на рабочих шагах/ Рабочая логика машины сделана из рабочей панели, как показано на 5 ^-й фотографии; Управление по параметрам расплава через сварку сварки манипулируется на консоли управления сварки питания, как показано на 4 ^-й фотографии:

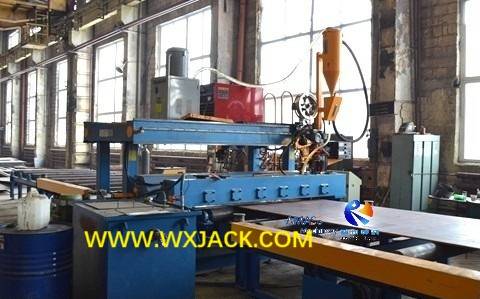

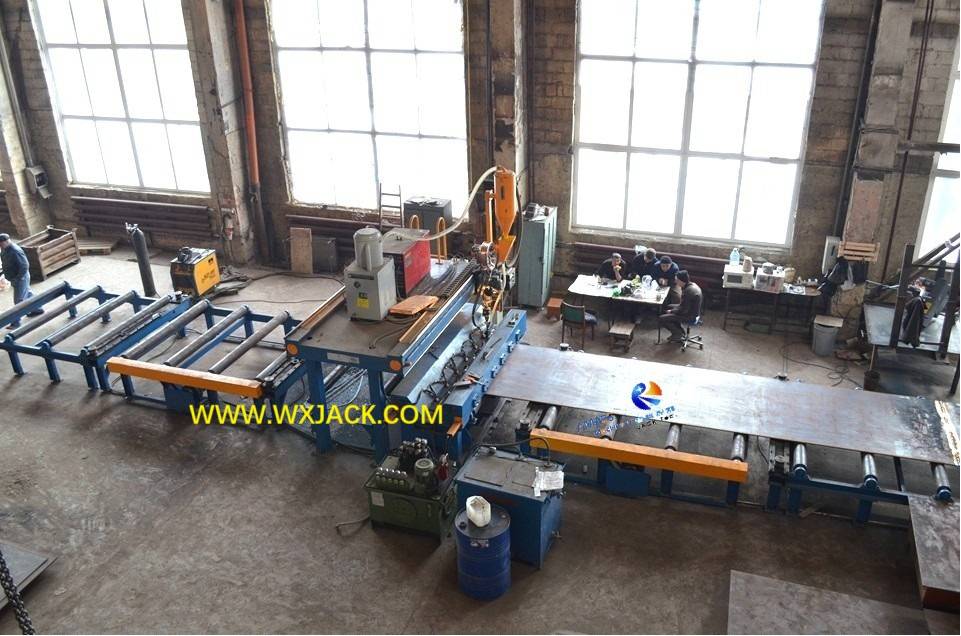

На семинаре клиента: готовый вид на машину Wuxi Jack MP25 , его готовая соединительная пластина на таблице вывода ролика: ( Рис.8 )

4)   Дополнение на пластинку MP25 Plate Butt Saint Machine:

а)   для технологии процесса пластинговой сварщики сварщика, пожалуйста, проверьте раздел продукта ' MP20 Model Machine ';

б)   для технических характеристик машины, пожалуйста, проверка продукта в разделе ' MP40 модели высококачественной машины ';

в)   для рабочих требований оборудования, пожалуйста, раздел проверки продукта ' MP45 Model Automated Machine ';

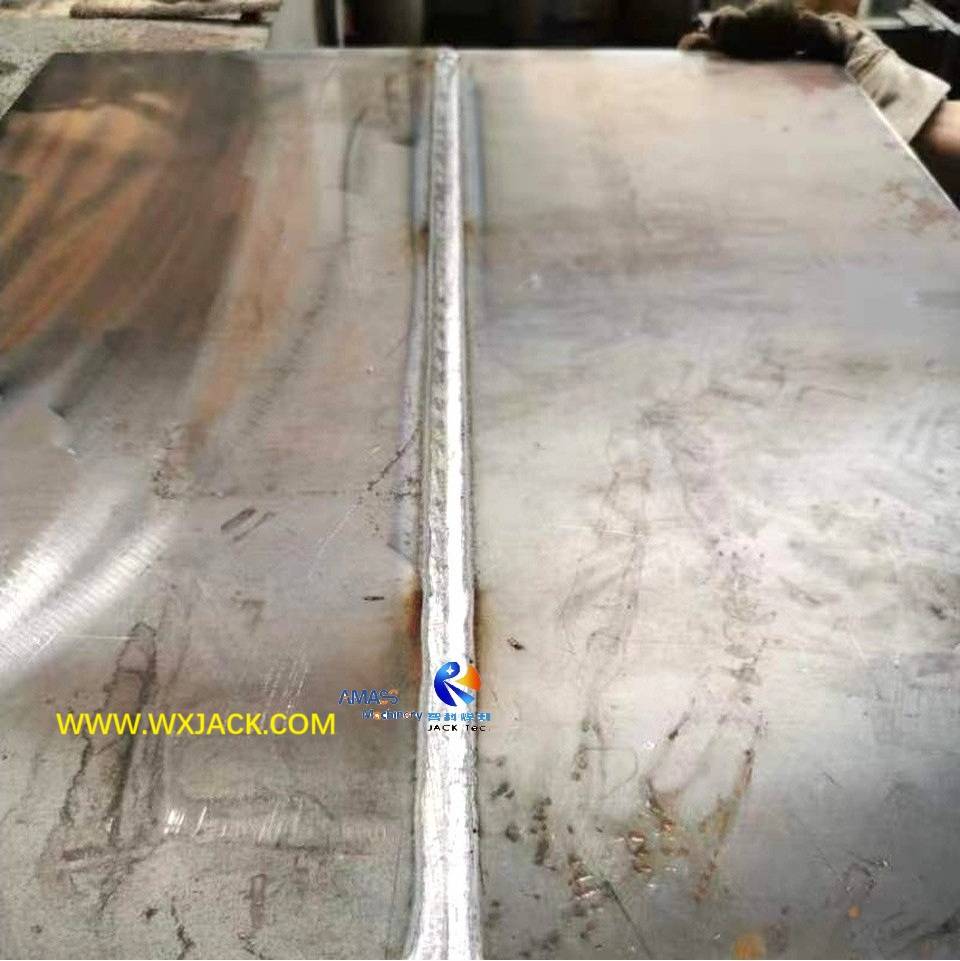

г) Завершенное качество пластинчатого шва с таянием в машине, пожалуйста, проверьте 6 ^-е фото и ниже:

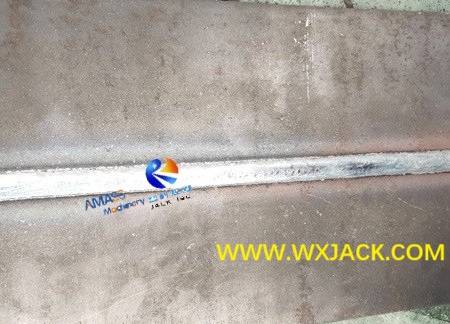

Заготовленная пластина с прикладом и сварочный шв, от модели Wuxi Jack MP25 : ( Рис.9 )

3.   Технические параметры MP25 Plate Plate Butt Maining Welding Machine:
