SXBJ-8 Автоматический станок для снятия фаски с двойной фрезерной головкой

A. Использование двухголовочного автоматического станка для фрезерования кромок листового металла SXBJ-8:

1. Автоматический фрезерный станок с двумя головками SXBJ-8 представляет собой изготовленную по индивидуальному заказу модель, представляющую собой набор среднего размера автоматического оборудования для снятия фаски с кромки листа, оснащенного двумя комплектами фрезерных головок мощностью 7,5 кВт;

2. Автоматический станок для снятия фаски SXBJ-8 предназначен для обработки сварочных канавок на верхней и нижней кромках металлической пластины (обычно стальной пластины) различных распространенных типов, макс.действительный ход 8000 мм;

3. В течение рабочего периода автоматического станка для снятия кромок с пластин SXBJ-8 2 комплекта кромкофрезерных агрегатов могут работать вместе на большой заготовке для выполнения верхней и нижней фаски за один ход или по отдельности на двух заготовках. / два сегмента индивидуальной кромочной пластины из листового металла;

4. Наиболее часто встречающиеся сварочные канавки, доступные для производства на оборудовании для автоматического снятия кромок листового металла SXBJ-8: (Рисунок 1)

5. Оборудование с аналогичными функциями, что и кромкофрезерный станок. Станок для резки пластин с тройным пламенем серии CG, и ГД20 Зубофрезерные ножницы.Это оборудование также используется для изготовления фасок на металлической пластине, но работает по другому принципу, чем станок для фрезерования кромок.

B. Технический бюллетень по двухголовочному автоматическому фрезерному станку для торцевых пластин SXBJ-8:

1. Фрезерная головка, установленная на фрезерном станке Wuxi JACK Edge:

1) Фрезерная головка, установленная в автоматическом станке для снятия фаски Wuxi JACK, имеет высокую мощность 7,5 кВт, удобную работу и стабильную производительность;

2) Его революционная линейная скорость шпинделя может быть легко отрегулирована в течение 6 смен;

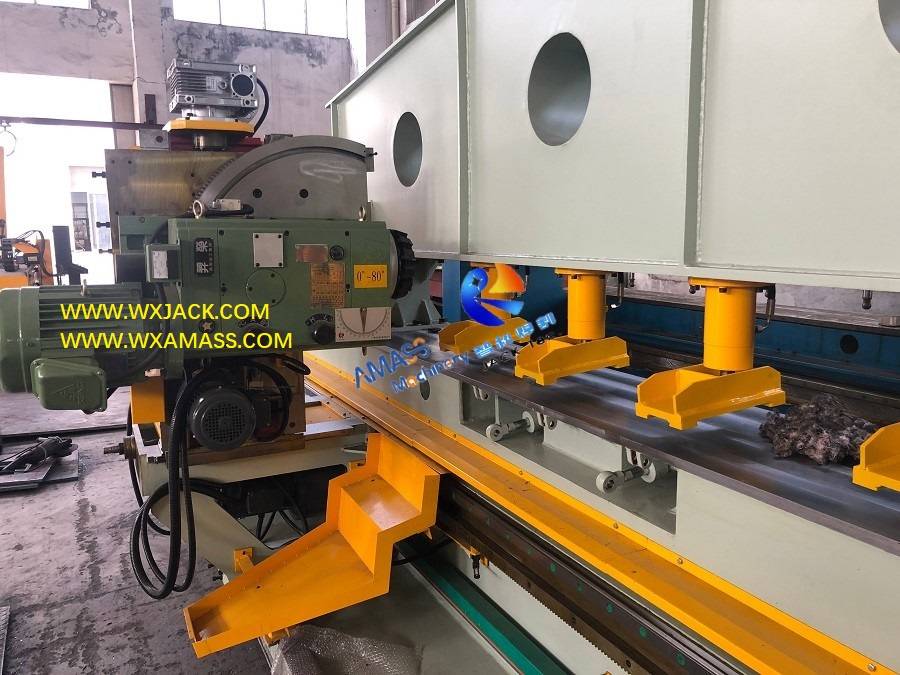

3) Фрезерная головка мощностью 7,5 кВт, установленная на автоматическом станке для снятия фаски Wuxi JACK: (Рис.2)

2. Направляющие горизонтального перемещения фрезерных агрегатов в автоматическом оборудовании для снятия кромок листового металла:

1) Во время работы кромкофрезерного станка 2 комплекта кареток фрезерных головок направляются двойными ярусами горизонтальных направляющих;

2) Направляющие играют важную роль в обеспечении точной и стабильной работы станка для фрезерования кромок листового металла;

3) На механической опорной станине автоматического станка для фрезерования кромок листового металла он установлен с верхним и нижним ярусами направляющих для направления фрезерных кареток, перемещающихся в процессе обработки сварочной канавки на кромке стального листа;

4) Из которых верхняя направляющая представляет собой точную линейную направляющую, а нижняя направляющая представляет собой сверхмощный тип, изготовленный из стали 45 #, обработанный в процессе ковки, нормализации, механической обработки и установленный на станине кромкофрезерного станка с помощью болт и штифт;

5) Двойные ярусы направляющих горизонтального перемещения фрезерной головки в автоматическом фрезерном станке Wuxi JACK: (Рис.3)

6) Как видно из приведенной выше фотографии, способ установки этих двухъярусных направляющих на станке для фрезерования кромок листового металла представляет собой сочетание вертикального подвесного стиля и горизонтального поддерживающего стиля, что обеспечивает наилучшую степень защиты фрезерных узлов кромки. Фрезерный станок.

C. Техническое обслуживание автоматического фрезерного станка SXBJ-8:

1. Надлежащее техническое обслуживание Фрезерный станок для кромок листов серии XBJ и SXBJ очень важно для бесперебойной работы этого оборудования для снятия кромок;

2. Надлежащее TPM (полное профилактическое обслуживание) должно быть настроено перед вводом в эксплуатацию и строго соблюдаться во время его ежедневного использования;

3. Например, смазка ответственных трансмиссий и движущихся узлов кромкофрезерного станка:

1) Направляющая нижнего яруса автоматически смазывается самосмазывающимся подшипником;

2) Направляющую верхнего яруса необходимо смазывать вручную с помощью смазочного насоса;

3) Маховики, ходовой винт и гайка, а также другие узлы трансмиссии должны смазываться каждую смену перед официальным запуском кромкофрезерного станка;

4) Смазочный насос в автоматическом фрезерном станке Wuxi JACK: (Рис.4)

4. Мы даем рекомендации по техническому обслуживанию этого автоматического станка для фрезерования кромок листового металла в его руководстве с точки зрения конструкции машины.Клиент может интегрировать его в свой TPM.

D. Технические параметры автоматического фрезерного станка SXBJ-8:

Ниже приведены технические характеристики автоматического станка для снятия фаски с двух головок SXBJ-8:
