Длинное прохождение расстояния T рамка HT H Beam Сварочная машина

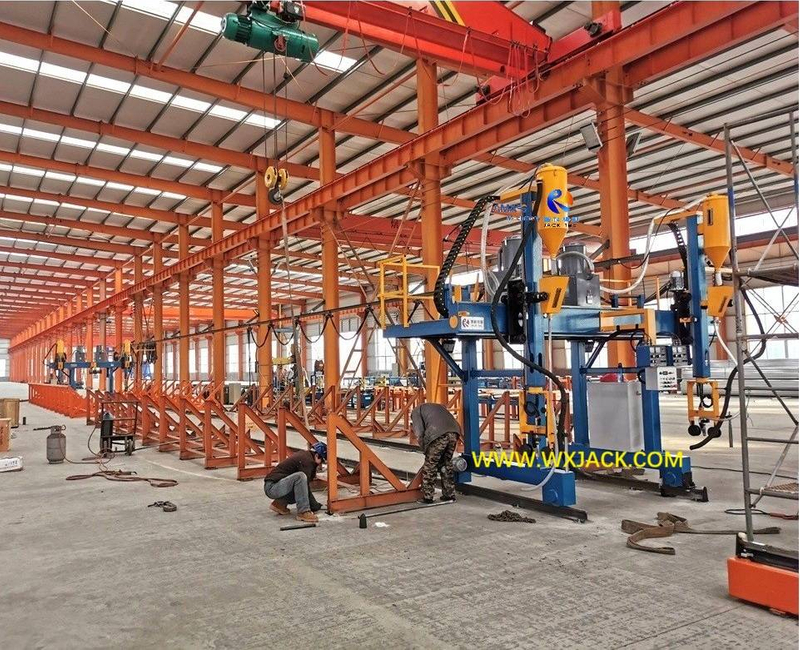

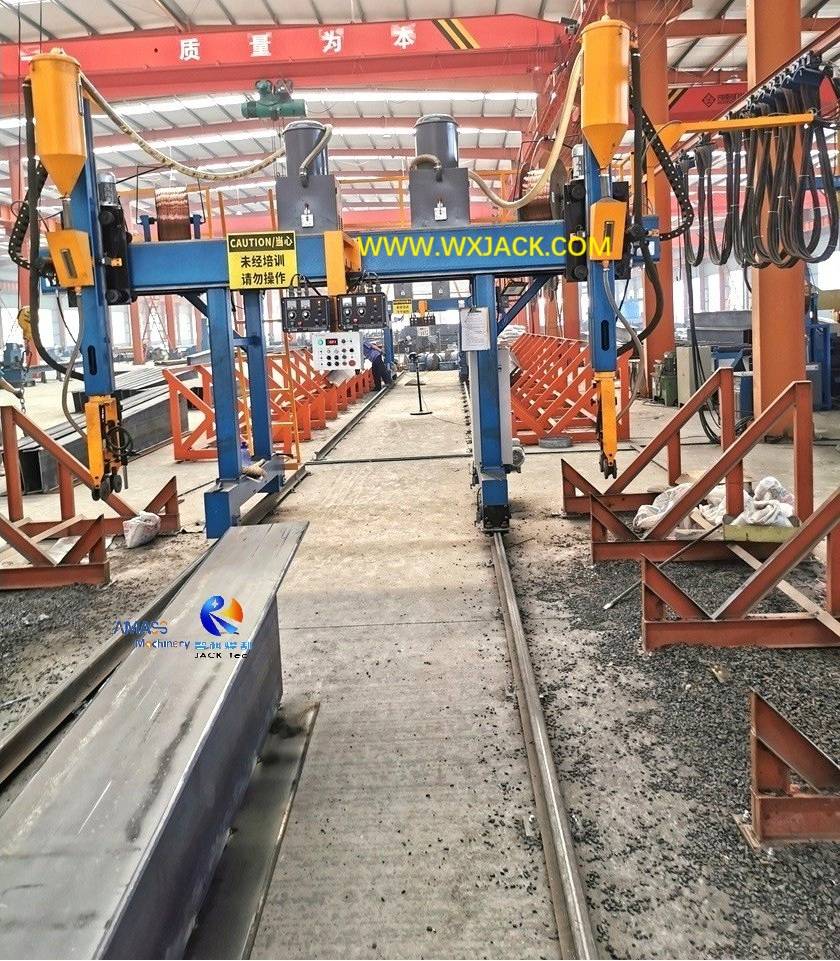

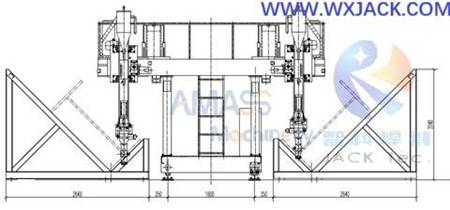

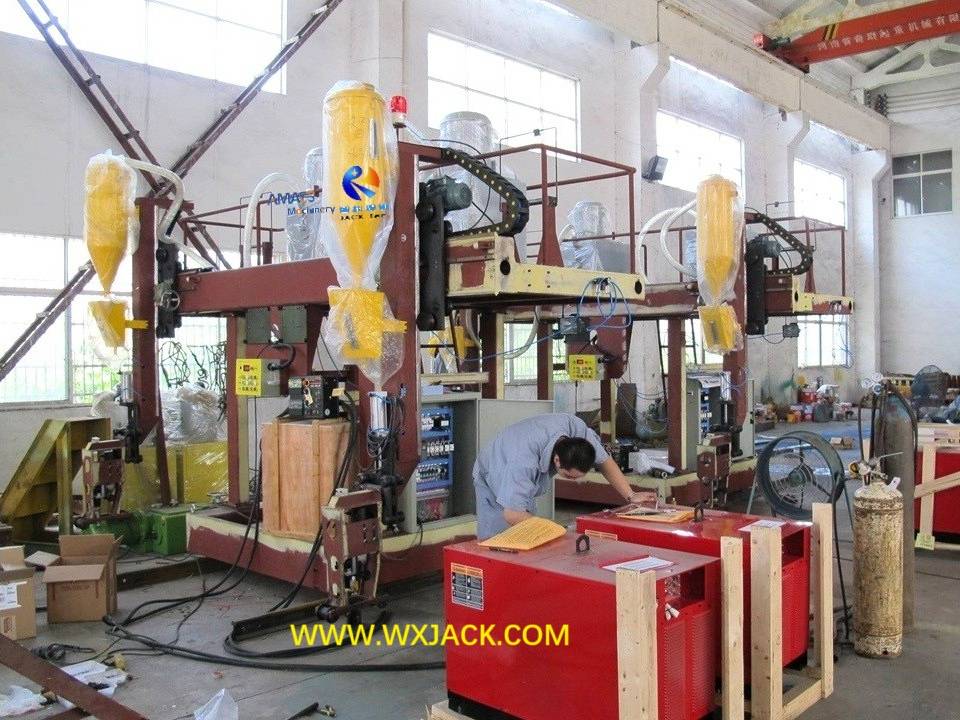

Справочная информация о применении: Существует два набора сварки сварки LHT T рамки, производимого Wuxi Jack, развернутым подряд, на первой фотографии, сделанной на объекте клиента. Выход из заготовки с него показан на второй фотографии: Сварка H Луч обозначенного размера. Его структура дизайна, как показано ниже:   ( рис.1 )

1. Рабочий комплекс в сварке  Gantry Gantry Lht I H:

1) Эта автоматическая сварка Gantry I Beam (H Beam) погруженной дуговой сварки представляет собой комплексную систему, интегрирующую управление аутсорсинговыми компонентами в одну управление машиной;

2) , возможно, качество этих приобретенных единиц играет важную роль в обеспечении качества машины GANTRY MODEL MODEL MODEL, машины THC TYPE TYPE TYPE TYPE и MODEL THT T -FARUE;

3)  Мы даем введение в источник пилы для бренда Huayuan и Lincoln в разделе продукта ' 45 ° Filet Welding Series ' и ' LHC Type ' соответственно;

4)    Функциональные единицы: Кроме того, в машине H Beak Saw используется еще один важный компонент на аутсорсинге - это блок для восстановления и переработки сварки, который влияет на качество пилы и стоимость работы в большой степени. Для этого блока мы выбираем китайский бренд, чтобы быть специально, местного поставщика продукта Liantong Wuxi. У нас будет представление о нем в следующем сегменте.

2. Блок восстановления и утилизации сварки и рециркуляции в LHT H Beam Gantry Welding Machine:

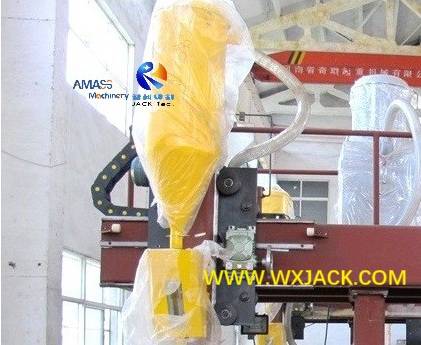

Это введение в блок восстановления и рециркуляции сварки, используемый в нашем типе столбца, тип T и Gantry Structured H Beam Beam Mud Supped Arc Weling Machine:   ( Рис.2 )

1)  Краткое описание блок восстановления и утилизации сварки и переработки:

LTHS-E-Type Welld Flux Recovery and Recycling Bint может использоваться в качестве механизмов помощи для всех видов процесса сварки, которые включают поток для утилизации сварки для использования, такие как погруженная дуговая сварка;

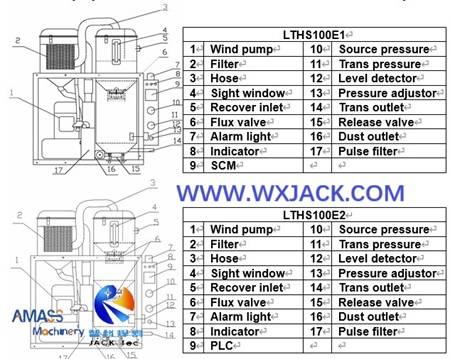

2)  Образование блок восстановления и рециркуляции сварки, используемого в сварке G -балки :  ( Рис.3 )

а) этот блок состоит из основного корпуса блок восстановления сварки, бункера потока, трубы из нержавеющей стали, шланга для подключения и всасывающего кончика;

б) его бункер потока установлен на передней стороне поперечной луча T -типа, типа колонны и сварки GANTRE H BEAM, основное тело в верхней части рамы в этих машинах;

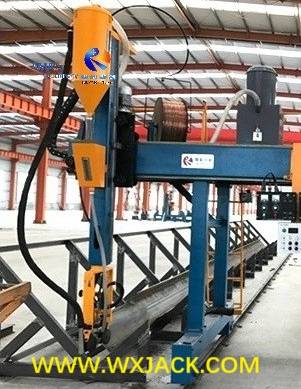

в)  наконечник всасывания установлен на передней части сварочной факела: ( Рис.4 )

г) соединение между механическим основным корпусом, бункером сварки и всасывающим кончиком в этом блоке проходит через трубки и шланги из нержавеющей стали;

E) Таким образом, он образует полный набор автоматических систем циркулирования, передачи и восстановления, применяемых в серии машин;

3)  Принцип работы блока восстановления и переработки потока в H Beam Saw Welding Machine :

а)  работа по обращению и рециркуляции потока контролируется с помощью программируемого логического контроллера ПЛК ;

б)  с помощью двух пневматических клапанов ведро для хранения делится на три секции ведра восстановления, переходного ведра и ведра кормления;

c) Во время сварки кадра LHT T, колонны LHC и Gantry H Beam Saw Saw Weal Machine, сварки отправляются из ведра восстановления в ведро для кормления с помощью ведра перехода, без необходимости отключения всего блока;

D)  Когда объем потока внутри кормового ведра становится менее 15 кг , блок восстановления отправит тревогу, так что вся система всегда будет работать нормально во время процесса пилы;

4) Для получения более подробной информации об установке, эксплуатации и обслуживании блок восстановления и рециркуляции сварки, установленного в стиле колонки LHC, стиля LHT T и структурированных машин LHA Gantry, созданных Wuxi Jack, клиент может проверить ручную и схему устройства вместе с другими техническими документами, предоставленными с помощью машины.

3. Технические параметры LHT H Beam Gantry Weling Machine:
