LHC Тип типа H луча затопленная дуговая машина

1. Место применения в СВОЙСТВЕННОЙ СВОЙСТВЕННОЙ СВОДИ:

1) Применение:  прикрепленная первая фотография обозначает типичный сайт применения Wuxi Jack LHC Model Column I Beam Beam Beam Bearged Arc Swarding Machine : эта модель в основном предназначена для применения в автоматическом производстве HEAM HEAM;

2)  Как объяснено в его категории продукта, хотя теоретически модель LHC может использоваться в качестве отдельной машины, на практике это очень редко.

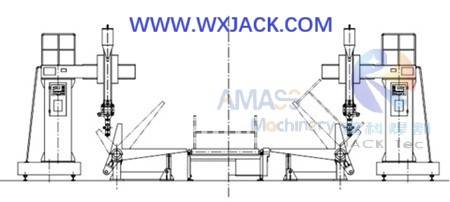

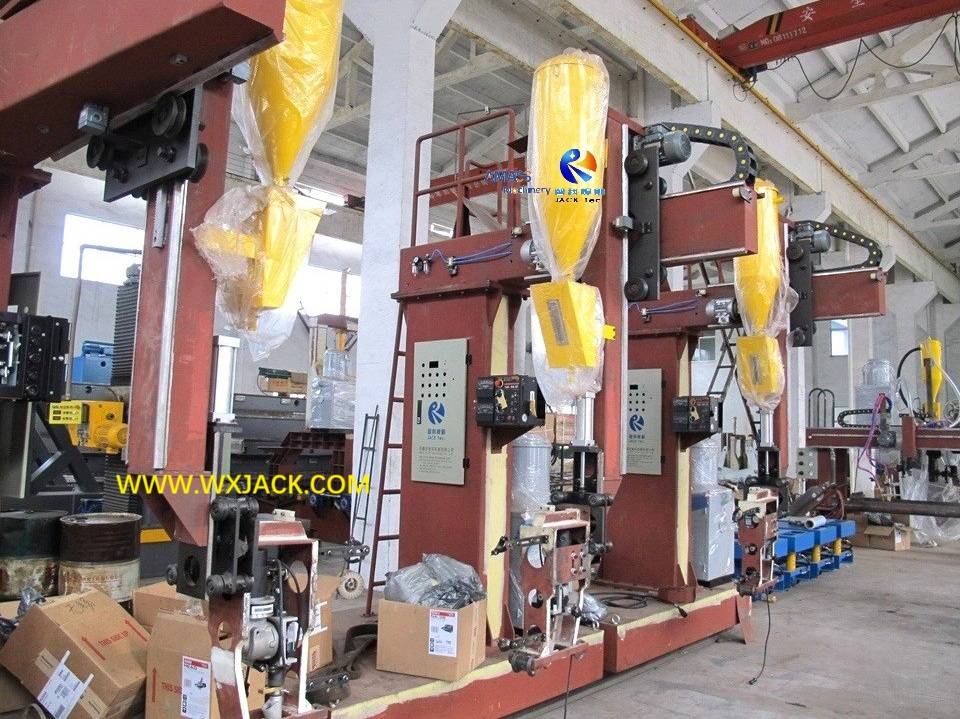

Дизайн печати 2 набора LHC, применяемых в автоматической линии H Beam: ( Рис.1 )

2. Сходства и различия между типом колонки LHC и Gantry Type Lha H Beam Gantry Weling Machine:

Оба применяются в качестве специальной сварочной машины H Beam в поле сварки H Beam, существует общая точка и разница между моделями GANTRY Type (LHAC и LHAZ)    с оборудованием (модели LHC). Основные моменты могут быть как ниже:

1) Общая точка между LHA и LHC Column I Beam Saw Machine:

а) Стиль сварки:

я. Режим сварки:  как машины LHC, так и LHA выполняют пилы (погруженную дуговую сварку) на луче H, в форме корпуса машины, движущегося вдоль рельса рамы в регулируемой скорости сварки, и луча H Заготовка H сохраняется фиксированной во время процесса сварки:

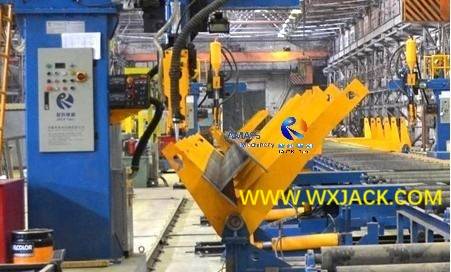

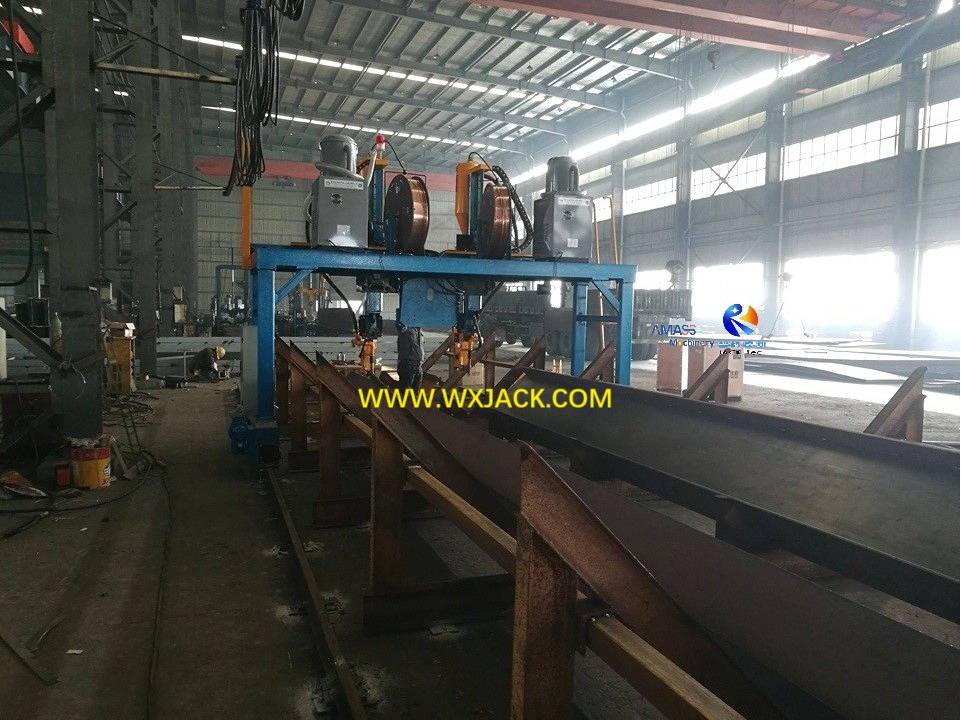

РАБОТАЯ МОМЕНТА WUSI JACK LHC в автоматической линии: ( Рис.2 )

II Положение сварки: также показано на приведенной выше фотографии,  обе машины выполняют сварку на H -луче в положении сварки на филе 45 ° , как показано в вышеуказанном эскизе;

б) аутсорсинговые функциональные единицы:

Это включает в себя:

- пила питание источника питания;

- сварка проволоки;

- Восстановление сварки потока;

- Блок трассировки сварной дуги

Точно такой же тип и спецификация между LHA и LHC:

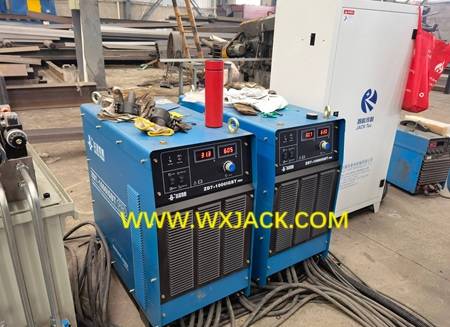

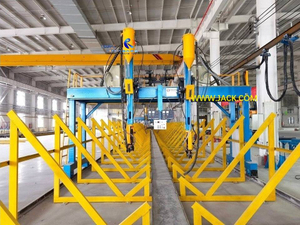

Китайский Huayuan видел сварку питания: ( рис.3 )

в) Управление процессом сварки пилы:

Это включает в себя: параметры управления процессом (ток сварки, напряжение сварки, скорость сварки), одинаковы для той же спецификации H Beam в машине моделей LHA и LHC;

d) позиция оператора: по этой причине операторы, которые работают над модельной машиной LHC, могут без проблем сдать свою обязанность работать на машине модели GANTRY Type LHA;

e) Предыдущие и последующие машины:  для получения сварки H Лучат H, оба вида пилы H Beam Machine необходимо работать вместе с предыдущим этапом машины HEAM HEAM HEAM и следующим этапом HEAR MACHING HEAM . И машины для сборки и выпрямления, также такие же, как и модели LHA и LHC;

2) Разница между LHC и LHA H BEAM GANTREAND GANTRING MACHINE :

а) Структура и модель сварки H Beam:

я.   Половина открытого стиля колонны тела машины ( открытая структура ) позволяет бесплатно расширить H Beam вдоль рельса, поэтому в машине LHC нет вариации модели --- только один LHC для выполнения », подходящего для всех » производственного сварки H Beam:

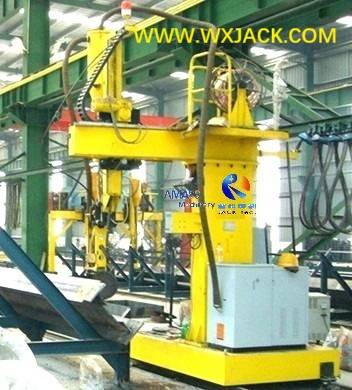

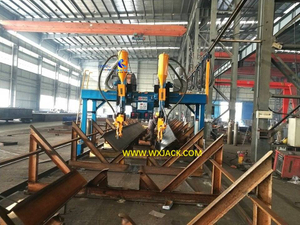

Общий вид структуры на Wuxi Jack LHC Model H Beam Machine на семинаре клиента: ( Рис.4 )

II  Для сравнения, из -за закрытой механической рамки в сварке Gantry Gantry LHA Series H, существует серия моделей ( LHA4Z , LHA5Z , LHA55Z , LHA4C , LHA5C ), чтобы удовлетворить различные размеры HEAM HEM;

б)  Количество сварочной станции : одна сварочная станция и одна рельса для одного набора модели LHC по сравнению с двумя сварщиками в случае модели LHA;

c) , следовательно, количество вышеупомянутых аутсорсинговых сварных единиц для одного набора машины отличается: два набора каждого вида для машины Gantry Gantry и по одному набору каждого вида для машины столбца LHC;

г)   Рабочая позиция в сварной машине пилы H:

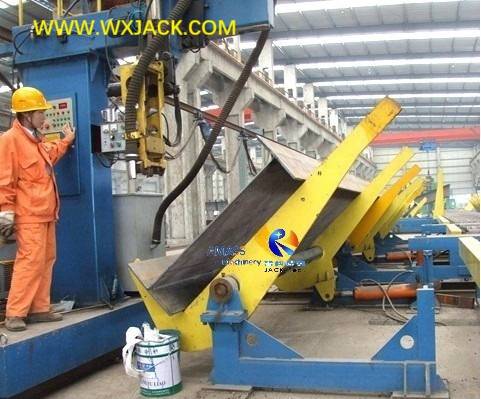

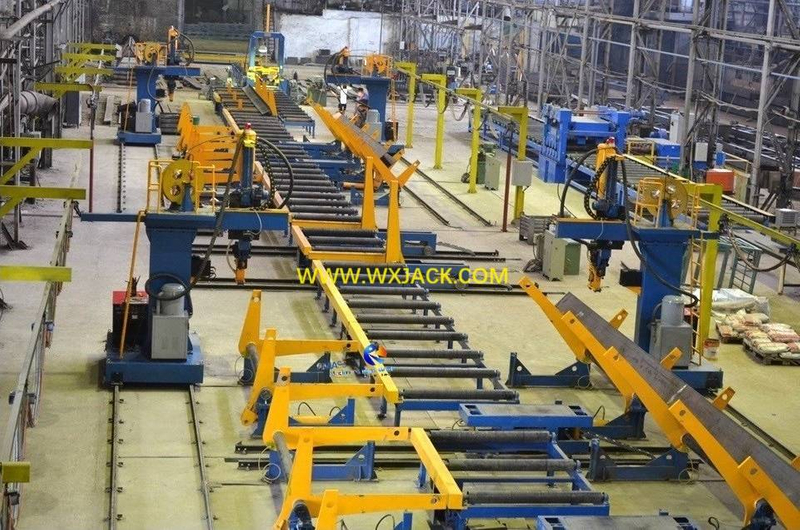

я.  Для машины LHC I Beam Saw в стиле LHC I, оператор стоит на движущейся колонне и тележке, и не нужно ходить. Показано, как ниже:  ( рис.5 )

II   В то время как для модельной машины LHA в стиле GANTY, оператор стоит на полу и ходит вместе с движением машинного каркаса;

e) Количество пилы h лучевой сварочной машины для покупки:

я. Для  модельной машины LHA в стиле GANTRY один набор машины может работать индивидуально (что означает, что покупательский набор покупателя в порядке), обычно работающий на гибком рабочем сайте;

II  В то время как для модельной машины LHC , в автоматической производственной линии H Beam, эта модель поставляется в четырех наборах (соответствует четырем сварочным швам в кусочке H Beam), что означает, что клиент необходимо приобрести четыре набора машины LHC Model для одной автоматической линии;

f) , вероятно, цена одного набора модели LHC, очевидно, ниже, чем у одной набора модели LHA, около 60% цитаты LHA.

3. Технические параметры машины для сварки луча HC LHC:
