5-осевая машина 600/9 Пламя и плазма автоматизированная машина для резки труб с ЧПУ

A. Часто выбранное применение φ600 мм/9 пламени и плазма 5 Оси с ЧПУ

1. Широкое использование  5 -оси с ЧПУ

Эта модель является наиболее применимым способом 'сложного ' управления для заготовки серии диаметров φ600 мм:

1) Поскольку 6 ^-й ось оси V предназначена для движущегося режущего факела вдоль направления радиуса трубы, что более полезно для трубы большого диаметра:

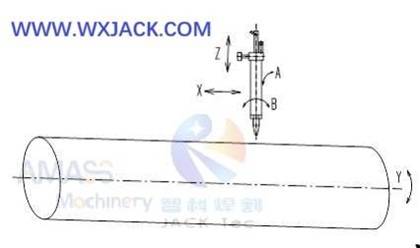

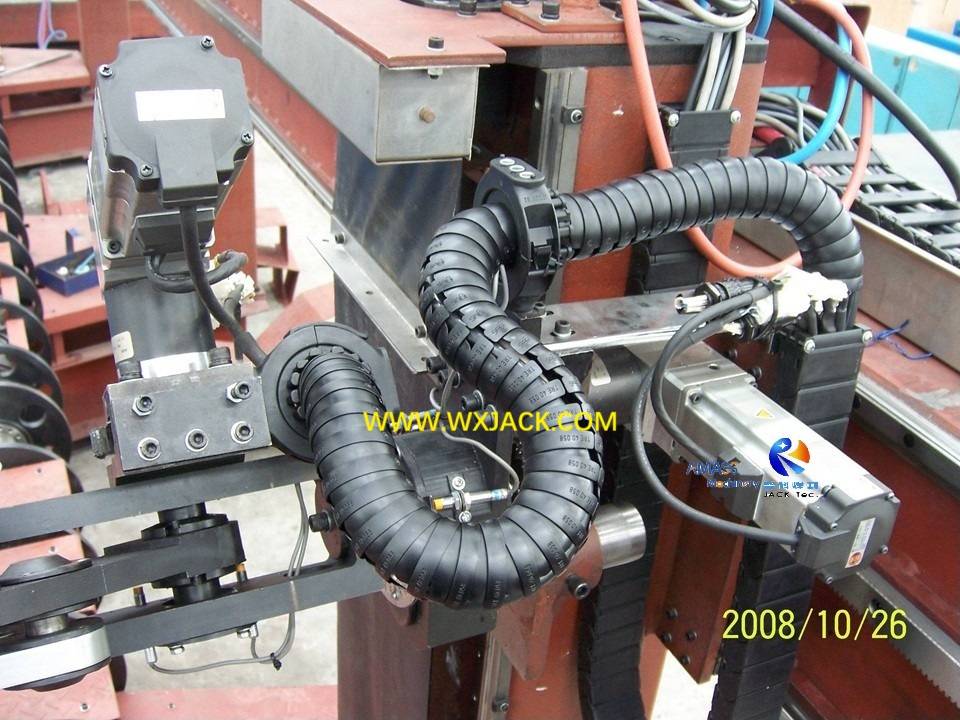

2) Иллюстрация на оси x / y / z / a / b в 5 -осевой машине CNC CNC Cut Suit : ( Рис.1 )

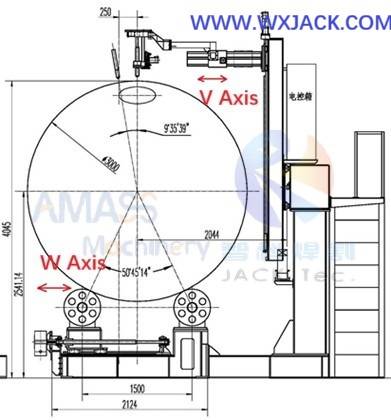

3) Иллюстрация по оси V в 6 оси / 7 оси с ЧПУ

2. Часто выбранный способ управления в машине резки трубки с ЧПУ:

1) Пламя и плазма 5 Управляющая труба с ЧПУ .

2) Модельная машина  6 оси более применима для заготовки среднего и большого диаметра , таких как 6 -й серии оси 1400 мм;

3) Модельная машина 7 оси более применима для заготовки большого диаметра, таких как 7 серии оси 3000 мм;

3. Инвестиции в машину: кроме того, с одной меньшей осью управления, общая цитата 5 -оси управляющей машины может быть уменьшена около 5%~ 10%;

По этим причинам, покупателям в сфере небольшого резки труб Flame и Plasma 5 оси.

B. Поместите в применение пламени и плазменного 5 -оси .

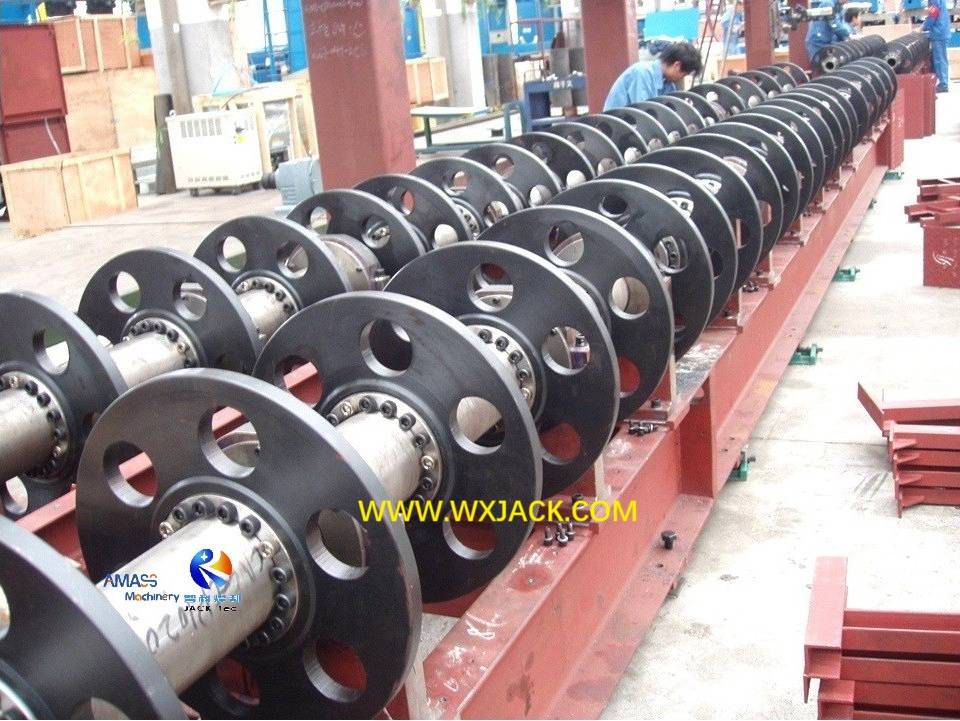

1. Самый длинный год обслуживания: в поле применения резки управляющей трубы CNC эта степень 500 мм оси также является одной из самых старых моделей »вместе с 3 осью φ600 мм и 5 оси φ1400 мм : после успешного развития 3 -оси φ600 мм, специфика φ600 мм Specification 5 Axis была разработана на основе этого, представляющего продукт High And Product ' 'Оборудование;

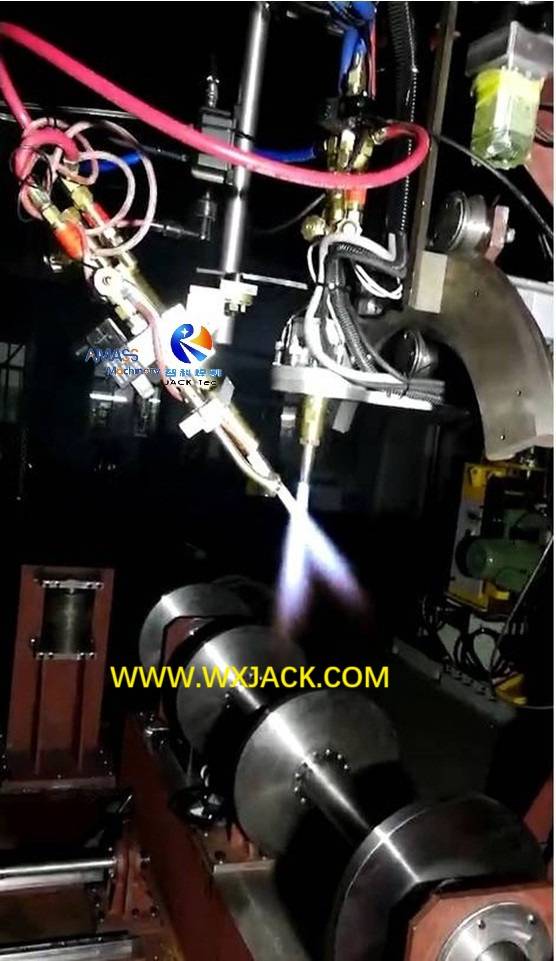

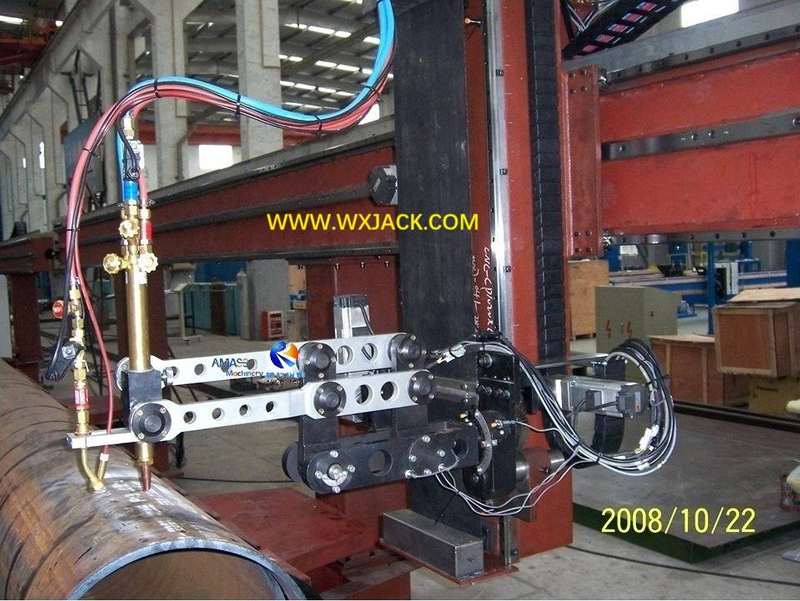

2. Рабочий момент Wuxi Jack 5 Оси с ЧПУ

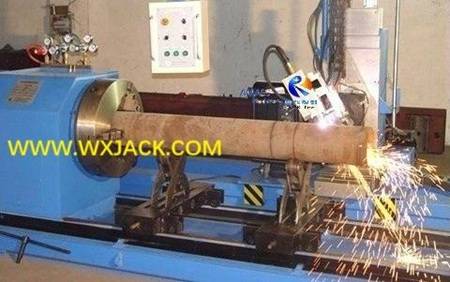

На фотографии выше мы видим это:

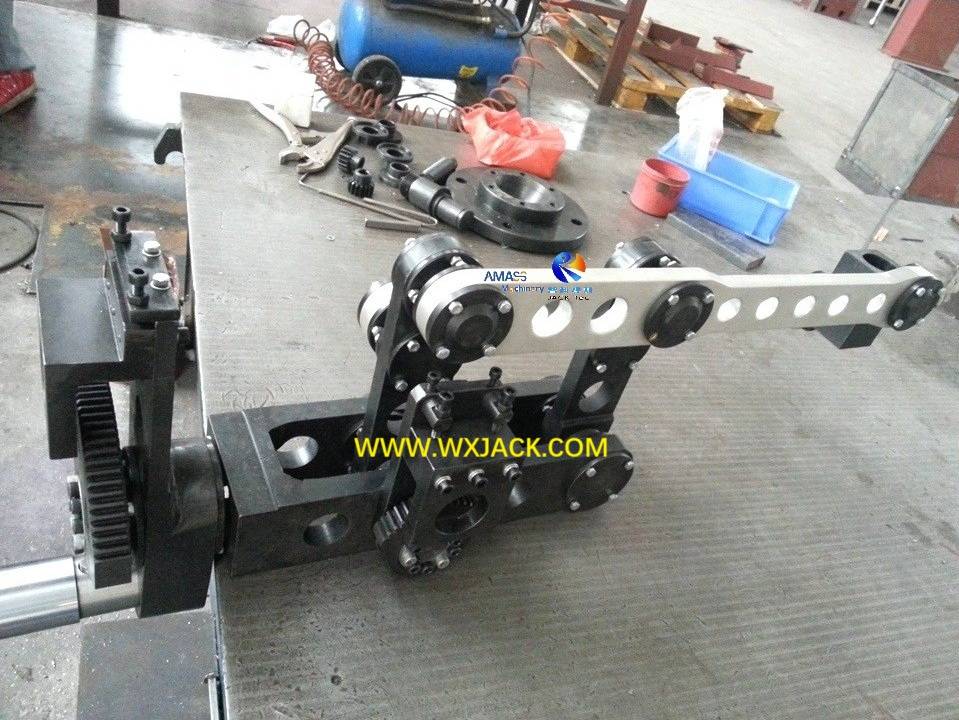

1) В этот момент 5 -оси машина вырезал наклонный наклон на ободе небольшой трубы, соответствующей активной осью управления резкой факела была Ось B: режущий факел вдоль осевого пути трубы;

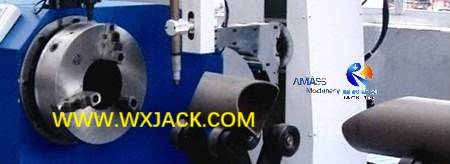

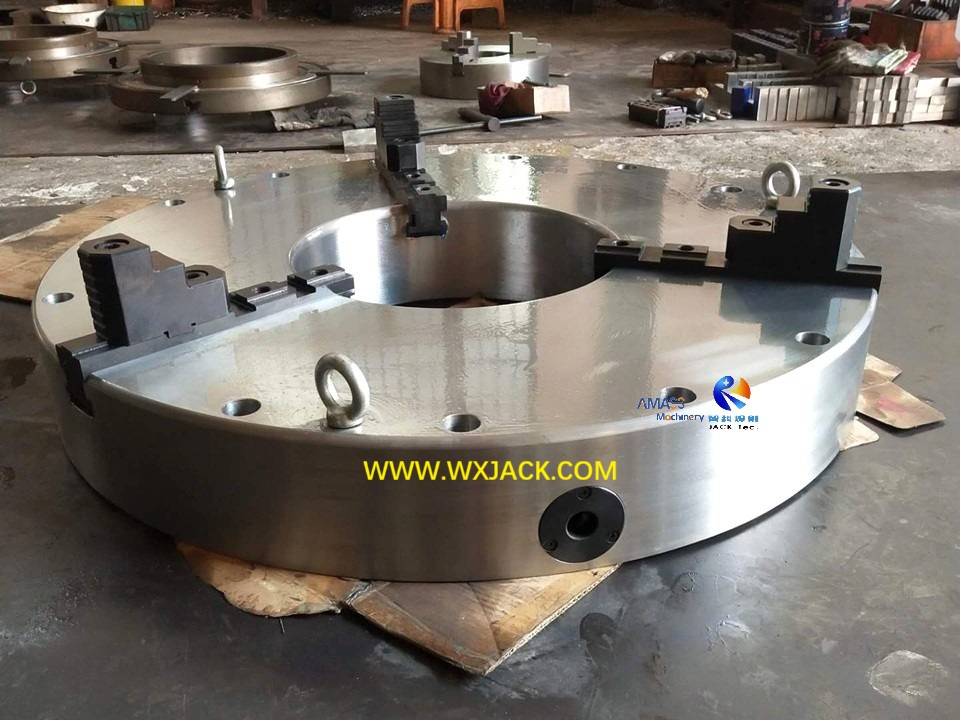

2) Поддержка труб заготовки в этой машине φ600 мм 5 оси с ЧПУ срезанного трубки с помощью когтя, вместе с движущимися подпорчащими стойками: ( Рис.4 )

3) Движение режущего факела вдоль направления длины трубы, которое представляет собой оси x, реализуется с помощью движения вдоль горизонтальной механической рамы 5 -оси.

C. Работа в φ600 мм/9 Оценки пламени и плазма 5 Оси .

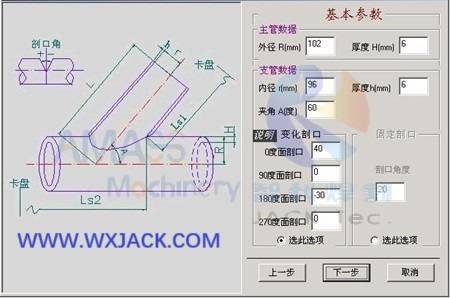

Ниже кратко на HMI ( интерфейс человеческого машины ) промышленного компьютера Wuxi Jack 5 Оси .

1) Канавка : ключ в углу канавки трубы при положении 0 ° ,   90 ° ,   180 °  и 270 °   соответственно может быть разрезана при автоматическом изменении канавки в этой 5 -осиной машине ；

2) Ключ длины трубы : ключ в размере трубы ；

3) Ключ в направлении разрезания : ЧПУ может автоматически идентифицировать готовый продукт или лом во время программирования в этой 5 -осиной машине ；

4) Автоматически демонстрация скорости резания:  это для выполнения пламени, плазмы, холостого хода, работая в 5 -оси с ЧПУ

5) Хранение данных резки:  в CNC встроены единицы данных для хранения и модификации программы резки во время операции резки трубы ；

6)  Подтверждение резки рисунки:  распространение профиля резки в 2 -размерную форму для наблюдения через критическое измерение ；

В качестве резюме, программное обеспечение для управления за кулисами в 5 -осе модели очень похоже на программу модели 6 оси , но на большом расстоянии от расстояния 3 оси. Это означает, что для клиентов, которые приобрели 5 -осевую машину для резки труб, относительно легко обновить его на 6 управления осью без особых трудностей с точки зрения как аппаратного, так и программного обеспечения. Но не так для 3 модельной машины оси.

D. Технические параметры φ600 мм/9 плазма плазки 5 Оси с ЧПУ
