Модернизированный кромкофрезерный станок с двойной головкой SXBJ-3 для обработки канавок

А.  Отличия и преимущества модернизированного фрезерного станка с ЧПУ SXBJ-3 с ЧПУ:

1.  Этикетка: Концевой фрезерный станок SXBJ-3, представленный в этом разделе, представляет собой продукт нового поколения, оснащенный несколькими современными функциональными ячейками на основе «обычного» станка для снятия кромок с листа;

2.  Преимущества для клиентов: С помощью ряда новейших разработанных функциональных элементов, которые будут установлены на оборудование для фрезерования кромок, это вспомогательное оборудование для сварки пластин может выполнять фрезерование кромок на заготовках с лучшее качество, более высокая эффективность, и более удобное управление;

3.  На что это похоже: На прикрепленных 6 изображениях показан набор кромкофрезерных станков Wuxi JACK SXBJ-3 с «высокой конфигурацией», экспортированных в Россию в сентябре 2021 года.Проверьте также фото ниже:

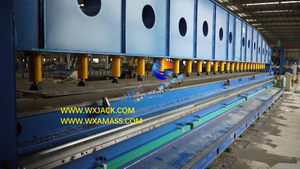

4. Вид спереди на торцевой фрезерный станок Wuxi JACK SXBJ-3 для вспомогательного оборудования для сварки пластин: (Рисунок 1)

Б.  Расширенные конфигурации функций Модернизированный фрезерный станок с ЧПУ SXBJ-3 для листового металла:

Эта машина для снятия кромок с пластин «высокого класса» имеет ниже модернизированные функциональные блоки, что делает это вспомогательное оборудование для сварки пластин подлинным смыслом. Станок для фрезерования кромок стальных листов с расширенной конфигурацией:

1.  HMI, установленный на станке для фрезерования кромок листового металла:

1)  Применение: В этом высококлассном вспомогательном оборудовании для сварки листов, концевом фрезерном станке, HMI (человеко-машинный интерфейс) и сенсорный экран используются в его электрической системе управления для настройки угла наклона фрезерной головки, чтобы удобно и точно контролировать угол сварки. канавка, выполненная на кромках стальной пластины заготовки на кромкофрезерном станке;

2) Пожалуйста, проверьте прикрепленный 2^й фото, а ниже маленькое:

3) Настройка и отображение угла фрезерования на сенсорном экране HMI фрезерного станка Wuxi JACK SXBJ-3 с высокотехнологичной конфигурацией: (Рис.2)

4) Как видно из приведенной выше фотографии, цифровой дисплей на сенсорном экране HMI имеет сильные стороны лучших степень точности и точный допуск, во время работы машины для снятия фаски с пластин;

2.  Многостороннее отображение угла фрезерования одновременно в сварочном вспомогательном оборудовании: торцевой фрезерный станок:

1) Во время работы кромкофрезерного станка, помимо цифрового дисплея на сенсорном экране ЧМИ, фактический угол наклона фрезерной головки также отображается на точной угловой линейке из нержавеющей стали в режиме реального времени;

2) Угловая циферблатная линейка из нержавеющей стали является стандартной конфигурацией в Wuxi JACK. Фрезерный станок для кромок листов серии XBJ и SXBJ;

3) Таким образом, в сложном оборудовании для фрезерования кромок с ЧПУ SXBJ-3 доступны различные стили индикации угла фрезерования, что дает больше возможностей для оператора станка для фрезерования кромок.Пожалуйста, проверьте фото ниже:

4) Угловая циферблатная линейка из нержавеющей стали, оснащенная оборудованием для фрезерования кромок листового металла Wuxi JACK: (Рис.3)

3.  Привод двигателя и команда энкодера Наклон фрезерной головки на станке для снятия фаски с усовершенствованной конфигурации:

1) Вместо ручного управления поворотом фрезерной головки в обычном кромкофрезерном станке общего назначения, здесь, в этом фрезерном станке с расширенной функциональной пластиной, вращение фрезерной головки приводится в движение двигателем переменного тока и определяется с помощью бесконтактного переключателя;

2)  Сильные стороны такой схемы: Это снижает трудоемкость оператора фрезерного станка и управляет процессом поворота фрезерной головки безопасным и точным образом.Пожалуйста, проверьте фото ниже:

3) Моторизованный и бесконтактный переключатель, обнаруживающий вращающийся механизм фрезерной головки, оснащенный расширенной функцией Wuxi JACK. Вспомогательное оборудование для сварки пластин.Рис.4)

4.  Более широкий диапазон наклона фрезерной головки в станке для снятия фаски с пластин высокого класса SXBJ-3:

1)  Настройка по умолчанию для диапазона углов наклона фрезерной головки в обычный фрезерный станок для листового металла является 0° до 45°.Пожалуйста, смотрите фото ниже:

2) Стандартная фрезерная головка с углом поворота от 0° до 45°, используемая в торцевом фрезерном станке Wuxi JACK: (Рис.5)

3)  Особая потребность: Хотя диапазон углов от 0° до 45° может удовлетворить большинство потребностей клиентов, существуют определенные сценарии применения, в которых необходим более широкий диапазон углов фрезерования.Например, 60 °, которые будут доступны в концевом фрезерном станке для вспомогательного оборудования для сварки пластин;

4)  Решение: По этой причине Wuxi JACK также имеет серию фрезерных головок специального изготовления, чтобы удовлетворить требования клиентов в этом аспекте.Макс.угол наклона может составлять от 80° до 90°.Это означает, что 0°~80° в этом станке для фрезерования кромок с ЧПУ, по сравнению с обычной настройкой 0°~45°.Пожалуйста, смотрите фото ниже:

5) Специально изготовленная фрезерная головка с углом наклона от 0° до 80°, используемая в фрезерном станке Wuxi JACK Plate Edge: (Рис.6)

5.  Вспомогательные нагрузочные механизмы с гидравлическим приводом в высококлассном станке для фрезерования кромок листового металла SXBJ-3:

1) Этот фрезерный станок для вспомогательного оборудования для сварки пластин с расширенными функциями оснащен дополнительной системой привода гидравлических масляных цилиндров;

2) Эта система состоит из нескольких частей масляных цилиндров, приводящих в действие блок загрузки и выгрузки.Количество блока зависит от действительного макс.ход фрезерования кромок соответствующих моделей торцевых фрезерных станков;

3) Этот вспомогательный блок предназначен для реализации автоматической подачи заготовок из стального листа в станок для фрезерования кромок листа и из него.Пожалуйста, проверьте фото ниже:

4) Роликовые стойки гидравлического привода, поддерживающие систему обработки материалов, установленные на фрезерном станке с ЧПУ Wuxi JACK SXBJ-3 с ЧПУ: (Рис.7)

5) Эта вспомогательная система обработки заготовок очень полезна для Фрезерный станок с длинным ходом с двумя головками, особенно модели от SXBJ-12 до SXBJ-18;

6.  Подводя итоги по функциональным ячейкам передней кромки, принятым в функциональном модернизированном фрезерном станке для обработки кромок SXBJ-3, вспомогательном сварочном оборудовании:

1) Благодаря перечисленным выше усовершенствованным функциональным блокам «острых инструментов» этот фрезерный станок с ЧПУ с двумя головками SXBJ-3 может выполнять более сложные и изготовленные на заказ фаски и фаски, с лучшим качеством, более высокой производительностью и простотой в эксплуатации:

2) Сварочные канавки, которые можно изготовить на станке для фрезерования кромок пластин: (Рис.8)

3) Готовая сварочная канавка высшего качества, выполненная на кромке стальной пластины заготовки, изготовленная из листового концевого фрезерного станка Wuxi JACK SXBJ-3: (Рис.9)

С.  Технические параметры вспомогательного оборудования для сварки листов SXBJ-3 Станок с ЧПУ для фрезерования кромок листового металла:

Ниже приведены технические параметры этого модернизированного оборудования для фрезерования кромок пластин с двумя головками SXBJ-3:
