7-осевая машина 2000/6 Пламя и плазма высокая точность

A. Характеристическая и использование 7 Axis 2000/6 Высокая точность пламени и плазменную машину перекрестки труб с ЧПУ :

1. Специальность  7 оси 2000/6 Машина для резки труб:

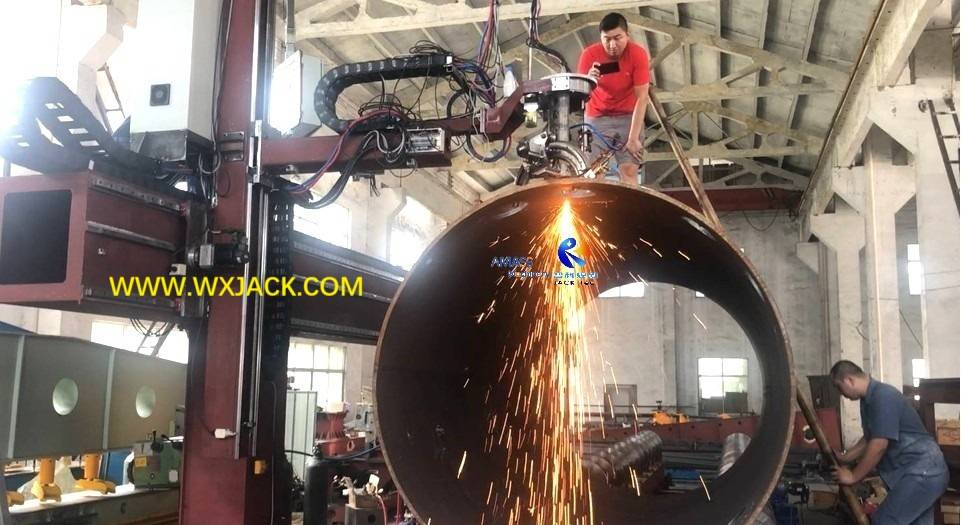

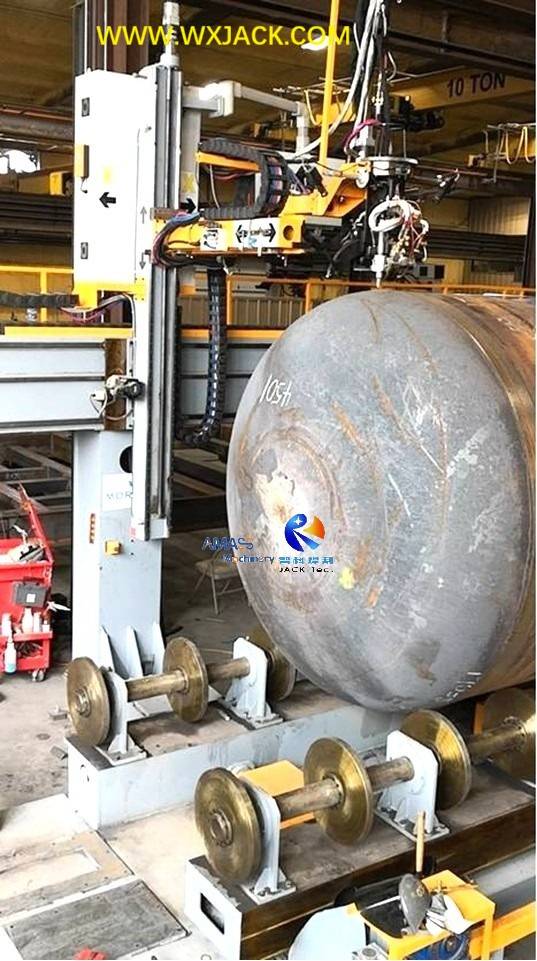

Как показано на прикрепленных фотографиях, эта модель большой машины имеет относительно большую высоту и короткую длину, которая используется для высокой точной резки и наклона на трубах, резервуарах и т. Д.:

1)   Макс. Размер заготовки, доступных для резки, составляет диаметр φ2000 мм, длина 6000 мм, толщина до 100 мм для резки пламени;

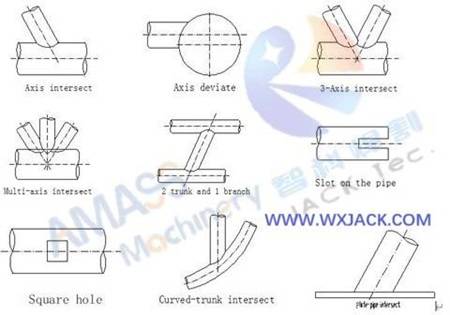

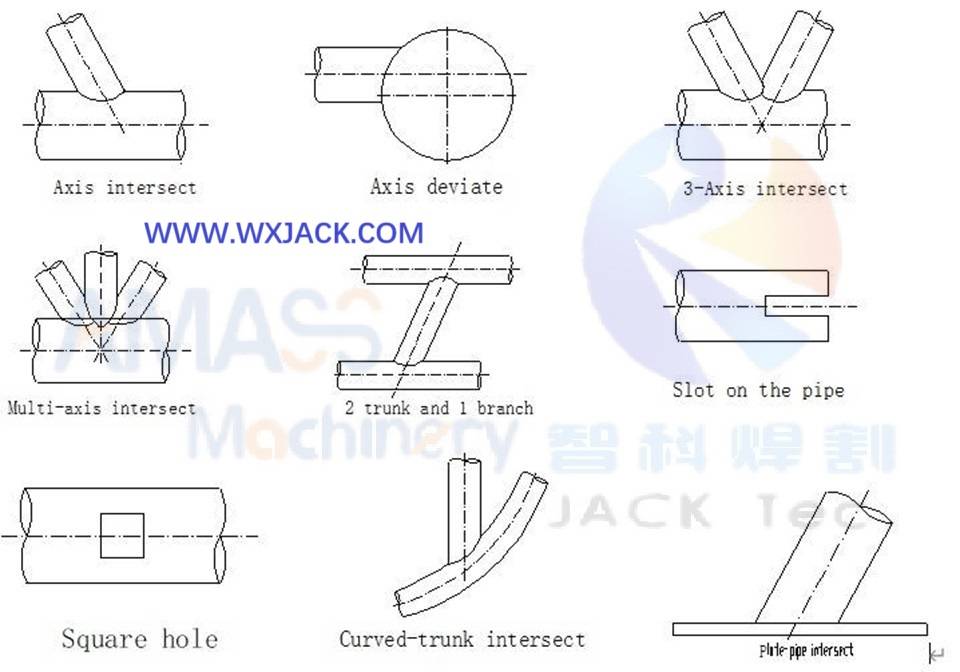

2) Классические режущие керфы и поворотные канавки, которые можно вырезать из Wuxi Jack 7 Axis 2000/6 Высокий точный перекрестный перекресток с ЧПУ .

3) Режим тепловой резки:   как резка пламени, так и резка плазменов. Учитывая большой диаметр трубы, резка пламени более применимо для спецификации машины 2000/6;

2.   Вкратце, то же самое, что и 7 -й модели серии оси 2500 , здесь 7 -осевая группа 2000 мм, представляет собой макияж до зазора диаметра трубы между φ1400 мм и φ3000 мм, обогащая характеристики продукта пламени CP и машины для резки труб Plasma CNC..

B. 7 Ось в 2000/6 высокой точке пламени и резки с ЧПУ плазмы :

Из -за пространственного распределения 7 оси невозможно проиллюстрировать на всех 7 оси в одном эскизе. Итак, мы используем 2 эскиза, чтобы представить эти 7 оси в поле резки управляющей трубы ЧПУ:

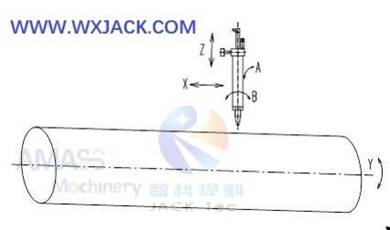

1. Ось x / y / z / a / b в Wuxi jack 7 Оси по оси высокой точностью и плазменной перекрестной трубной трубной трубке Оборудование:  ( Рис.2 )

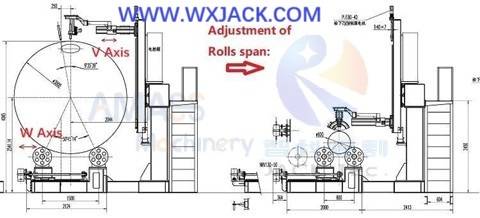

2. Ось V / W в модельной машине 7 оси : ( Рис.3 )

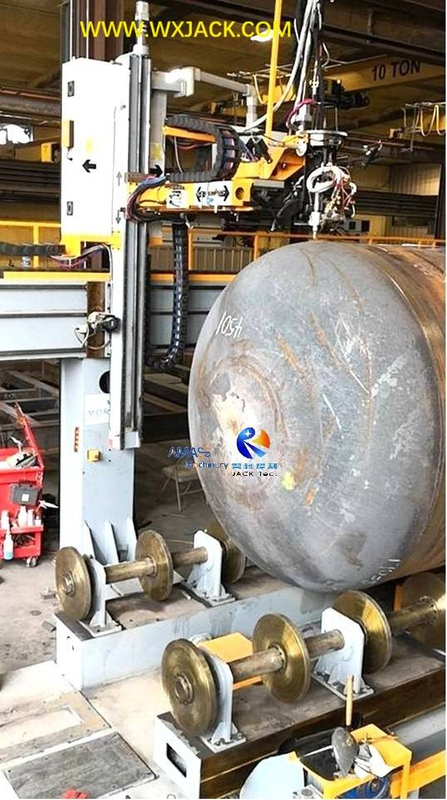

Показано в приведенном выше эскизе, движение оси W предназначено для трения, поддерживающих ролики, удерживающие и вращающуюся заготовку во время работы трубы. Он работает в том же принципе, что и сварка ротатора.

C. Изысканный дизайн в плазке Wuxi Jack Flame и Plasma CNC -перекрестной машине с ЧПУ :

1. Сложный и точный контроль:  в поле применения резки управляющей трубы CNC 7 оси является синоним 'Высокая точность ', что означает все вокруг управления высоким стандартом на этом механизме. Из которых, подходящая и манипулирующая единица резания факела имеет жизненно важное значение и может быть игнорирована. Тем не менее, это 'Окончательный ' и прямой механизм для гарантирования высокой точности резки и процесса резки трубы и производительности;

2. Wuxi Jack Техническая сила:  в этом аспекте этот разъем Wuxi имеет уникальный дизайн для резки манипулирующей ячейки факела, которая превосходит модуль других поставщиков. Пожалуйста, проверьте ниже фото и прикрепленные:

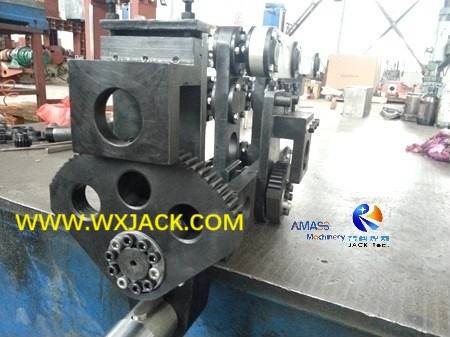

Манипулирующий и поворотный элемент режущего факела в машине перекрестки труб Wuxi Jack Cnc Confice:  ( Рис.4 )

3. Как видно из вышеупомянутой фотографии, подразделение фальшивого блока Wuxi Jack Oxygen Fuel Fuel Concrection Cutcection Sucture применяет шестерен и / или коническую передачу на всех вращающихся соединениях режущего факела, а не вала для конкурентов . Такой вид дизайна делает движение и позиционирование режущего факела, повышающего наивысшую степень точности. Это всего лишь один из примеров, показывающих, как Wuxi Jack обращает все внимание на каждую деталь всех наших продуктов.

D. Технические параметры Wuxi Jack 7 Axis 2000/6 Высокая точная машина с ЧПУ
