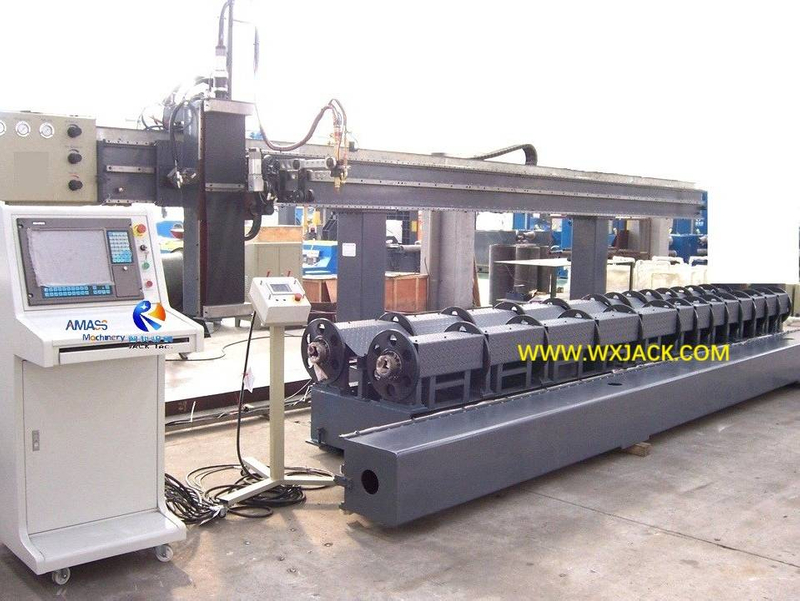

6-осевая машина 1400/6 Пламя и плазма автоматическая режущая труба с ЧПУ

A. Специальность и применение 6 Оси 1400/6 Высокоскоростная плазма и плазковая перекрестка труба с ЧПУ :

1.   Функция   6 Оси 1400/6 модели с ЧПУ для резки трубы:

Продукт  можно рассматривать как набор точного управляющего оборудования с компактным размером:

1) размер: эта высокоскоростная машина для резки труб с ЧПУ имеет короткую длину и среднюю высоту;

2) Применимая труба заготовки: эта модель машины применима для изготовления на малых и средних трубах: макс. Общий размер трубы составляет  диаметр φ1400 мм и 6000 мм длиной;

3) Ось управления ЧПУ: с встроенной осью с 6 оси ( x / y / z / a / b / v ), которые отвечают за высокоскоростное точное расположение сварочной горелки в 3 -размерной пространственной области, эта конфигурационная машина с 60/6 обеспечивает высокую точную режущуюся керф и сварную канавку.

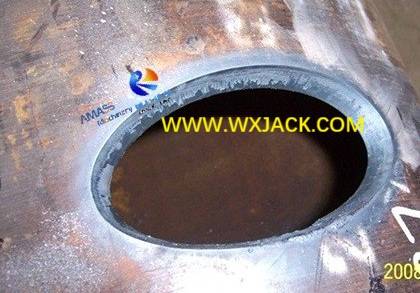

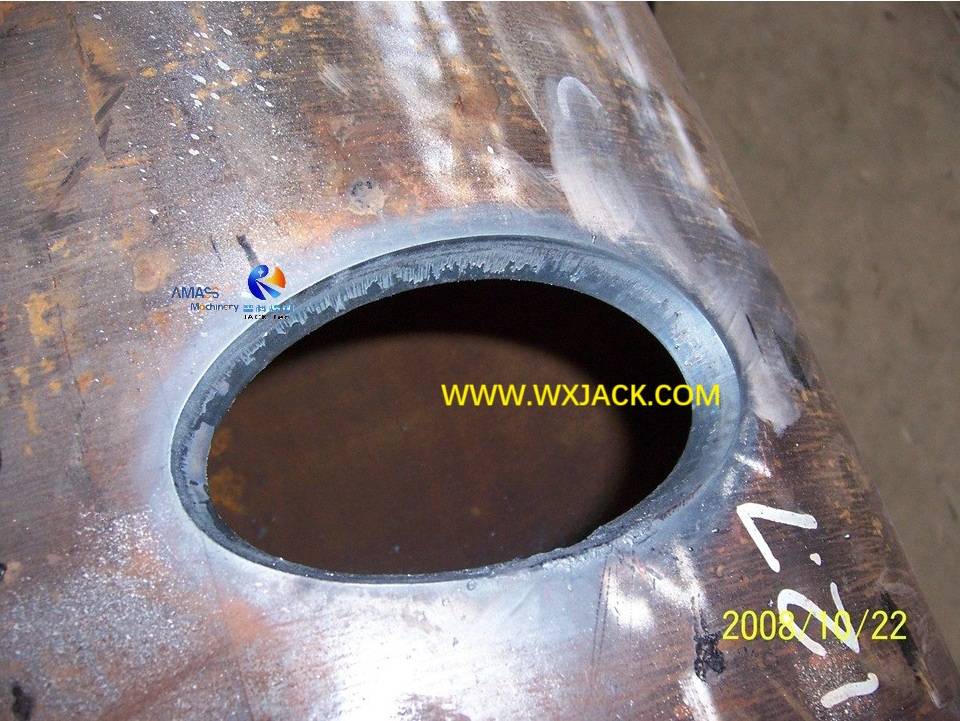

Керф наклонного края, вырезанный от wuxi -jack 6 оси 1400/6 Cnc Tipe Tipe Machine Machine:   ( Рис.1 )

2. Эта модельная машина 6 оси 1400/6 с плазмой и пламенной резкой также происходит из более длинной версии 6 оси 1400/12 , с целью точно соответствовать требуемой длине резки труб.

B. 6 Управляющая ось в высокоскоростной машине плазмы и пламени с ЧПУ .

Ниже 2 эскиза дают иллюстрацию на 6 -й оси значении и задаче в серии CP .

X / y / z / a / b Индикация оси:  ( рис.2 )

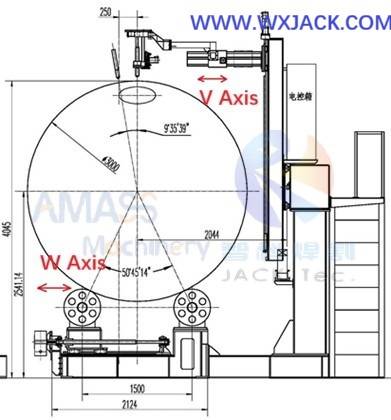

Индикация оси V / W , ось W не активна в 6 модельной машине оси: ( Рис.3 )

C. Фон развития и тенденция 6 оси 1400 мм спецификация плазма и плазковая труба с ЧПУ .

1. На ранней стадии машины для резки труб с ЧПУ кислорода 5 оси является сложным контролем для спецификации среднего размера диаметра φ1400;

2. В последние годы, с развитием техники управления, вводится 6^ось TH 7^и TH оси V и оси W , чтобы контролировать как резание факела, так и поддерживающее движение роликов вдоль радиального направления трубы;

3. Такая 7 методика управления осью особенно полезна для крупномасштабных моделей .;

4. Между тем, для среднего размера модели спецификации φ1400 мм 6 оси является лучшим выбором для высокого точного управления процессом резки труб и скоси.

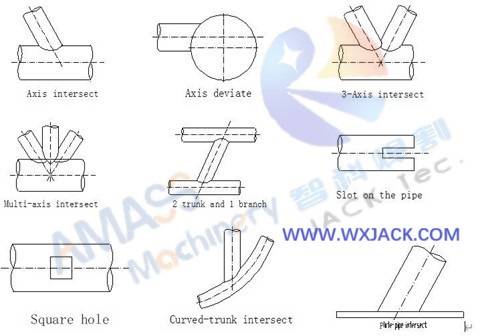

Список 9 типичных перекрестных и наклонных  стилей скоси, доступный для вырезания на трубах, в 6 модельной машине 6 оси :  ( Рис.4 )

D. Подходящая технология резки в серии 1400 мм в плазме и плазке CNC CNC -перекрестка режущая машина :

1. Общая передовая техника: высокая степень точности от разрезания труб с ЧПУ требует не только состояния системы управления арт, но и механической системы и системы резки;

2. Метод резки: из которых система резки имеет 2 варианта: резка пламени для кислорода или резка плазменов, или и то, и другое. Это причина, по которой мы называем оборудование плазмы и резки пламени для труб;

3. Высокая точность резки: для диаметра диапазона среднего диаметра φ1400 мм по сравнению с φ2000 мм и выше (например, характеристики φ2500 мм или φ3000 мм ), обычно с уменьшением диаметра, как и его толщина стенки трубы. И система резки плазмы является более подходящим выбором для точной резки и сочетания в этом диапазоне размера трубы, которые будут разрезаны и скошены на трубах;

4. Плазменный питание питания, оснащенное машиной: Поскольку источник питания в плазме, оснащенный машиной для резки труб с ЧПУ, есть несколько поставщиков как в Китае, так и за рубежом (например, китайский Huayuan, USA Hypertherm), которые могут производить хорошее качество плазменного питания различных спецификаций, для режущих металлических пластин от 3 мм до 25 мм . Это идеально вписывается в диапазон толщины труб в резки трубы диаметром φ1400 мм;

5. Пламя резки на толстых настенных трубах: с другой стороны, благодаря фазовому сотрудничеству системы управления и механической системы, если она принята с помощью блока резки пламени для кислорода, эта высокоскоростная режущая машина на различных трубах толщины также может привести к идеальным результатам резки и скопления для клиентов.

E. Технические параметры 6 оси 1400/6 Высокоскоростная плазма и плазковая режущая трубная машина :
