7-осевая 3000/9 пламя и плазма тяжелая трубопроводная машина с ЧПУ

A. Происхождение и применение 7 Оси 3000/9 пламени и плазменной машины с трубкой с ЧПУ :

1. 7 -й ось 3000/9 является производным продуктом 7 оси 3000/12 Модель пламени плазменной машины с ЧПУ .

2. С 7000 мм с 7000 мм с 7000 мм, соответствующим управлению в программном обеспечении и соответствующем выполнении в аппаратном обеспечении, вместе с подгонком для самого большого диаметра трубы, которая является одной из машин моделей тяжелых моделей на резании трубы, в различных продуктах CP Series Machinery Machinery Machinery Machinery CNC -Machinery Machinery CN;

3. портной изготовлен на 7 оси 3000 мм .

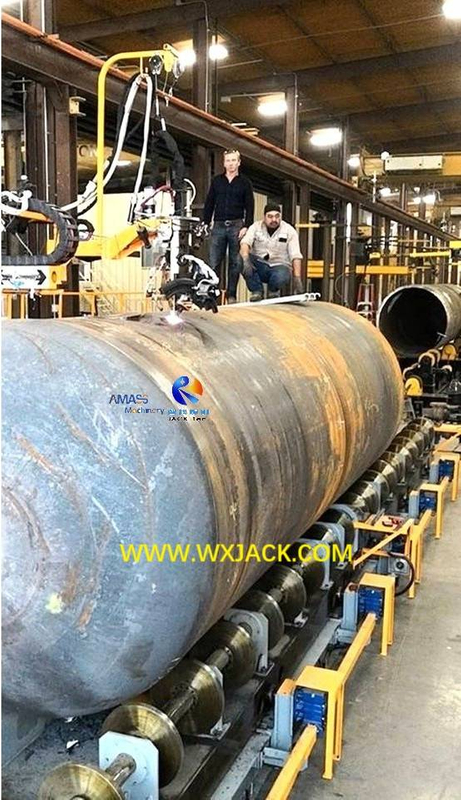

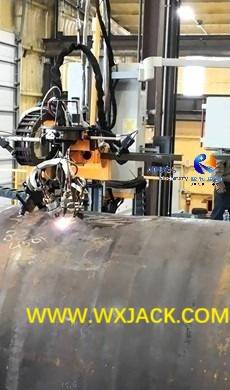

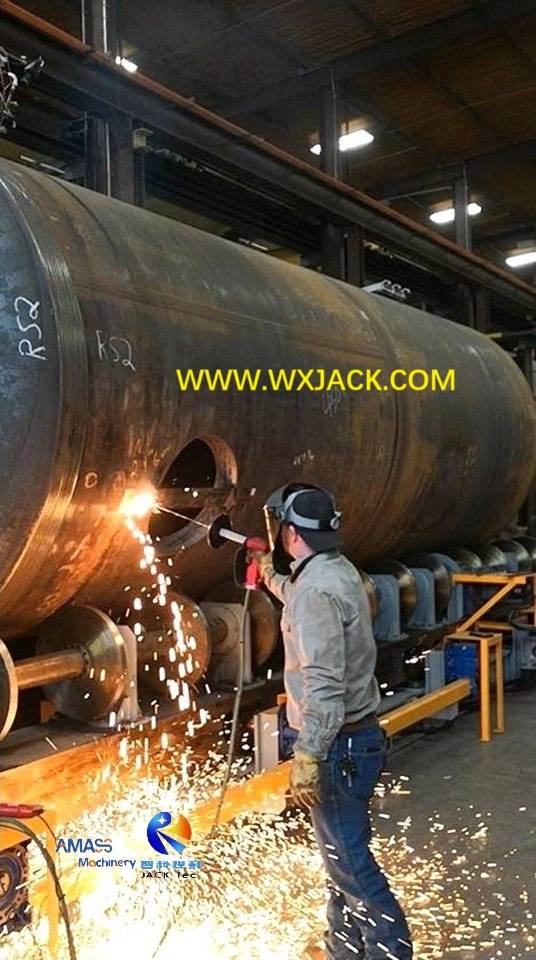

1) Сайт ввода в эксплуатацию Wuxi Jack, экспортируемое в США 7 Axis 3000 мм/9, тяжелая машина на объекте клиента:  ( Рис.1 )

2) Для комплексного управления 7 оси вместе с большим диаметром труб до φ3000 мм, даже со стандартной моделью серии CNC-CP 3000 , каждый набор машины должен быть специально разработан и изготовлен, в качестве решения для ключевого пакета для клиента.

B. Гениальная конструкция в механической системе 7 оси 3000 мм класса .

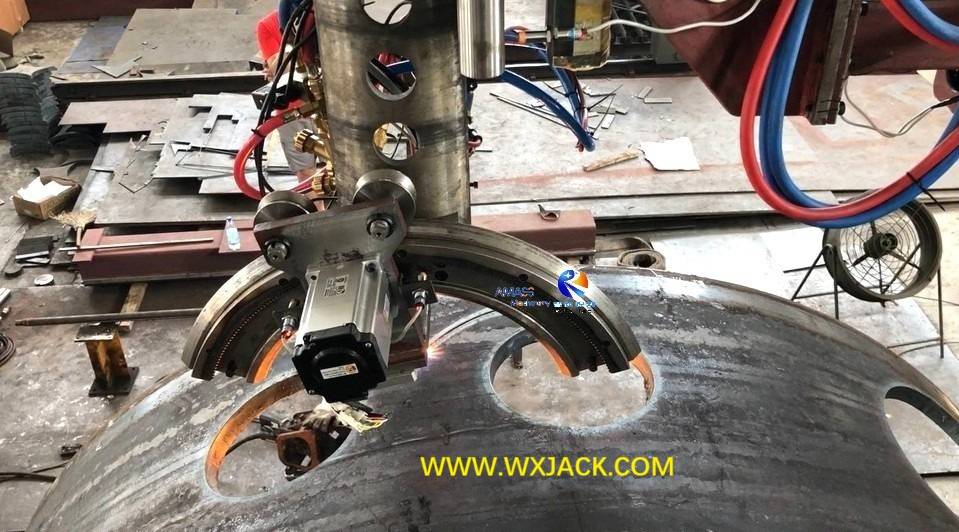

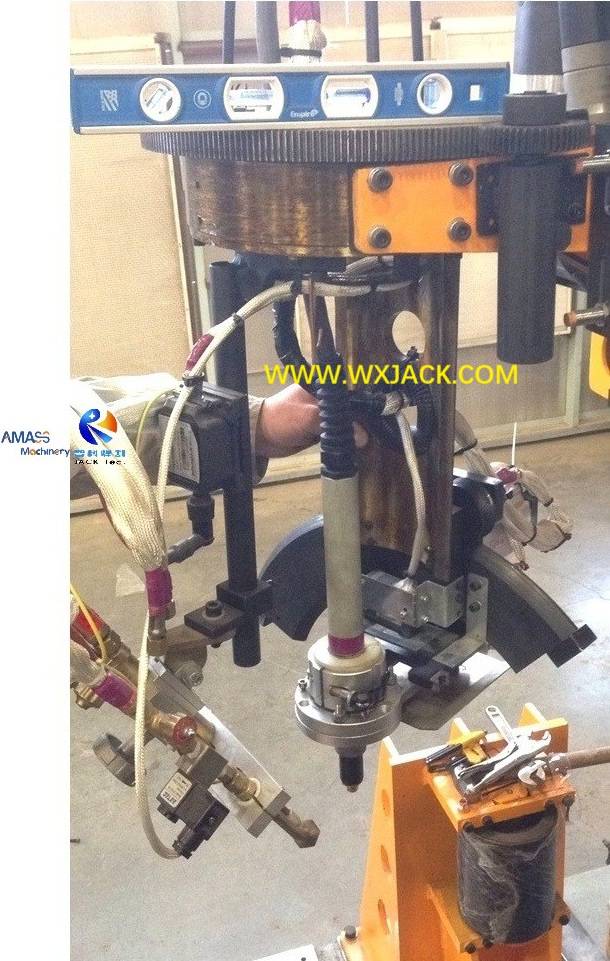

V ось и ось W вместе с его оборудованием в машине с перекресткой труб с ЧПУ :

1. Vсь V и ось W очень полезны для манипулирования на резки и скостностях большого диаметра, которые играют важную роль в гарантировании производительности при резке управляющей трубы с ЧПУ. Это определяет точное положение режущего факела вдоль направления радиуса трубы;

2. Для широкого диапазона диаметров труб, от 33,62 дюйма (или 600 мм) до 3000 мм (или 120 дюймов), V ось и W оси режущего факела вдоль радиального направления трубы должны быть точно манипулированы во время работы машины большого размера;

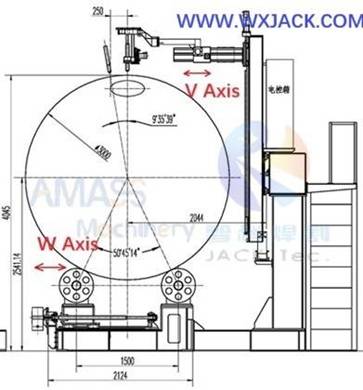

3. Что касается соответствующего аппаратного обеспечения механической структуры для реализации на V -оси и управлении осью W , в машине 7 -й оси плазмы плазмы плазма, пожалуйста, проверьте ниже диаграмму:  ( Рис.2 )

1) Как можно найти из приведенной выше иллюстрации, существует два единицы поворотных рулонов для поддержки и вращения трубы заготовки во время резки трубы. Эти 2 группы поворотных рулонов имеют аналогичную структуру и работают в аналогичной логике, что и сварки поворота;

2) Правый набор поворотных рулонов фиксируется на подвале тяжелого машины большого размера;

3) другой левый набор поворотных рулонов установлен на подвижной луче и проходит неотъемлемого, обслуживающего диверсифицированный диапазон диаметра труб;

4. Спецификация оси v и оси W в 7 Оси 3000/9 .

1)   Для этой конкретной модели 7 оси 3000/9  тяжелой машины, макс. Размещение между двумя наборами роликов трения составляет 1500 мм и мин. SPAN составляет 800 мм;

2)   Такая регулировка пролета предназначена для размещения на обширном диапазоне диаметра труб φ600 мм ~ φ3000m;

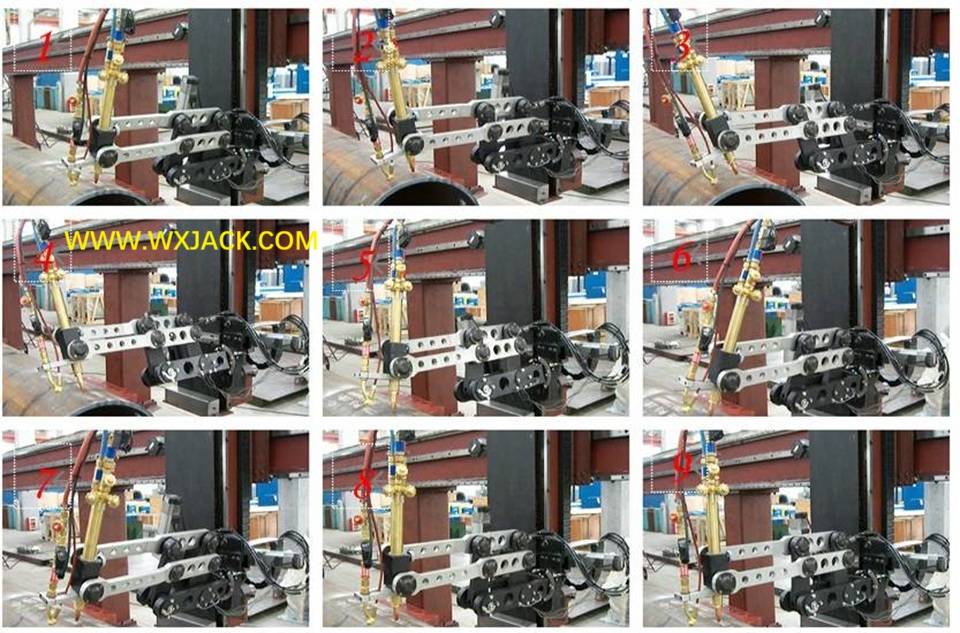

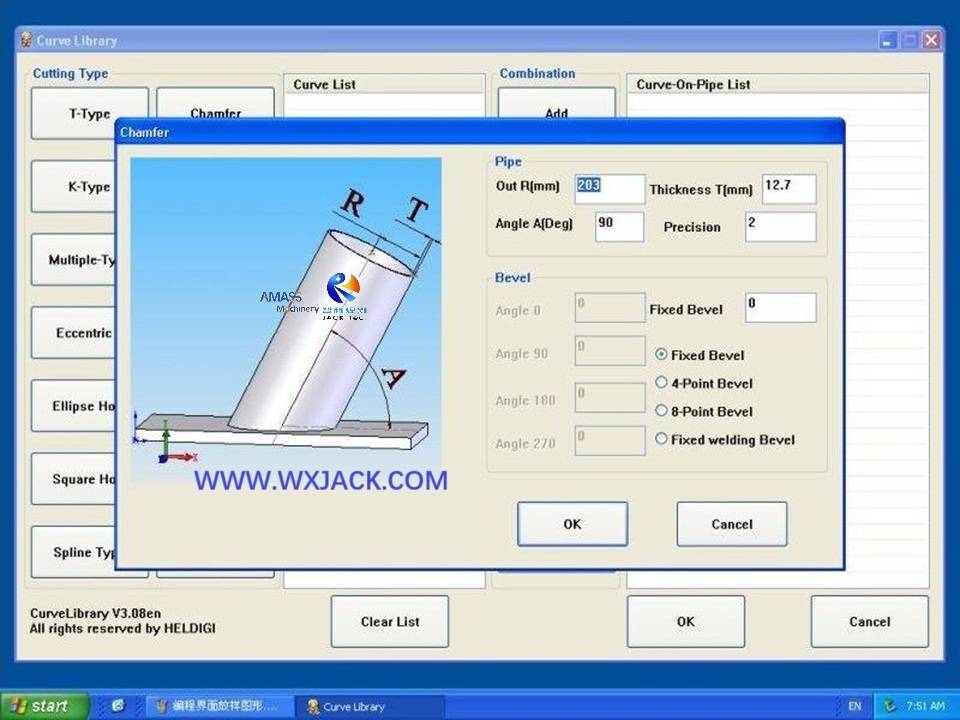

3) Пожалуйста, сравните вариацию сформулированного разреза, которая отмечена красной линией, для 7000 -миллиметровой машины перекрестки с ЧПУ 7000 мм, с левой стороны диаграммы на правую сторону, в качестве удара:   ( Рис.3 )

C. Технические параметры 7 оси 3000/9 Случайная плазма плазма плазма
