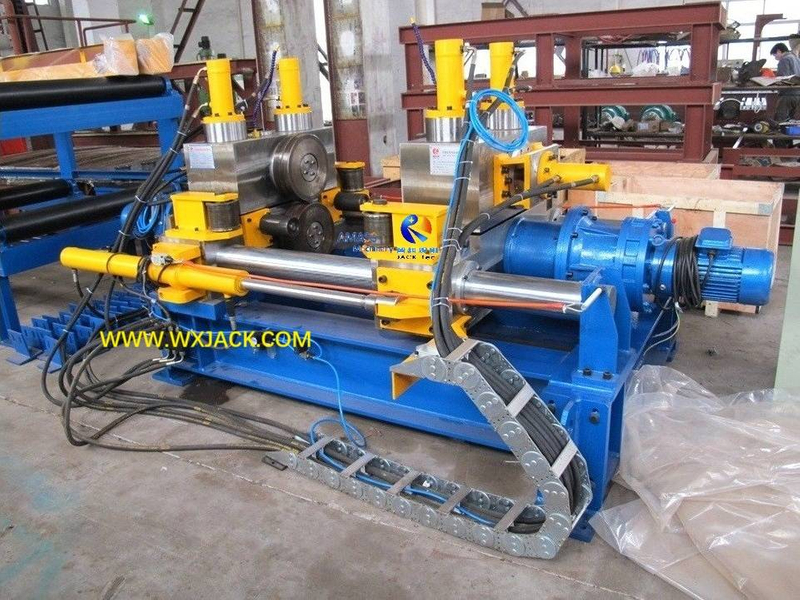

RH-1000 High Speed ​​Crinting Machine для судостроения

1. На машине с автоматическим краем и округлой и округлой машиной RH1000 :

Использование и преимущество машины:

1) Функция: Машина используется для выполнения края округления, обрезки и разграбления на краях узкой стальной пластины, вертикальной пластины T -луча и фланца H Beam, для улучшения при окрашивании адгезии, концентрации напряжений, безопасности и внешнего вида на заготовках. Завершенное влияние на край заготовки, пожалуйста, проверьте прикрепленную фотографию и ниже:

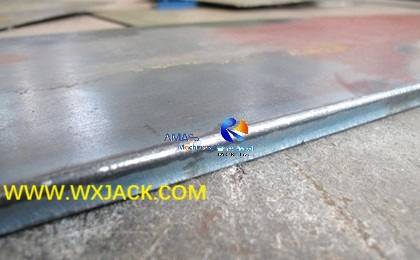

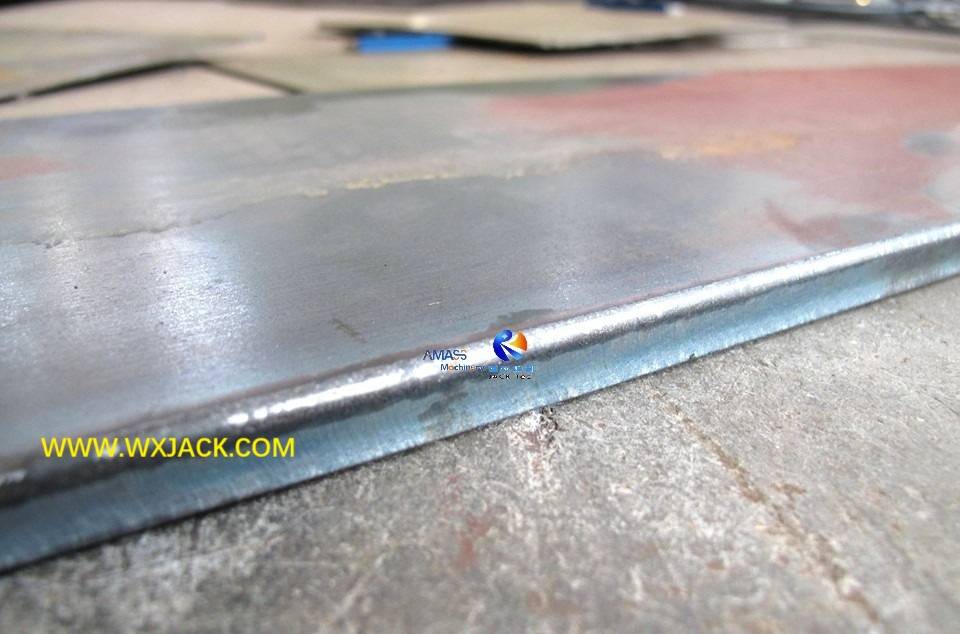

Отделанная подстриженная и краевая закругленная пластина, от модели Wuxi Jack RH1000 : ( Рис.1 )

2) Преимущество для клиентов: эта небольшая модельная края для разветвления

2. Операция за округление в машине с высокой скоростью и округление RH1000 :

1) полость округления края: в процессе округления края листового металла две пары краевых закругленных роликов образуют полость, приспосабливаясь к определенному размеру тарелки заготовки: ширина и толщина;

2) Операция за округление края: Между тем, каждая пара роликов с округлым краем сохраняется при определенном давлении под действием его масляных цилиндров, готовых к операции по округлую краю в машине:

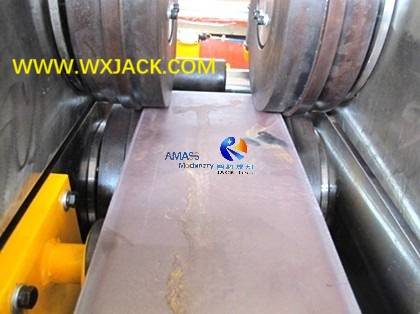

Вид закрытия на паре рулонов с краями и его действием на двойных краях узкой пластины: ( Рис.2 )

3) Как можно наблюдать с приведенной выше фотографии, когда конвейер транспортируется заготовка на заготовке, и проходит через полость, ее четыре края формы будут затухают и развернуты под приведенным вышеупомянутым давлением на грани, округленных роликов, достигая в эффекте границ, обрезки и выверка, таким образом, выполнение задачи этого края и обходной машины.

3. Запрос на боковой стороне заготовки для округления в машине округления Edge:

Пожалуйста, проверьте ниже эскиз на требуемой стороне на заготовке, чтобы быть обрезанным в машине: ( Рис.3 )

1) Идеальный край пластины: лучшее состояние на тарелке на заготовке - это идеальный прямой край для округления;

2) Толерантность на уклоне от края: Тем временем, в практической ежедневной работе по обрезке и округлению, существует пособие (или, толерантность) на уклонность к краю заготовки в определенной степени;

3) Точная (дюймовая) регулировка: мы представили в разделе продукта модельной машины RH3000 , которые округлые ролики с обеими сторонами могут приучиться вдоль направления влево и вправо, чтобы компенсировать наклонную сторону заготовки, для получения операции по округлению края идеального уровня;

4) С другой стороны, существует ограничение на это значение компенсации, которое ограничено горизонтальным ходом масляного цилиндра в машине для обрезки по краю;

5) Операция по округлению по краю: приведенный выше эскиз показывает допустимую наклонность боковой стороны заготовки в его экстремальном состоянии. Или, другими словами, на этой машине не может быть закруглена заготовка с его округлой краем наклонного состояния хуже, чем изображено в вышеуказанном эскизе, не может быть округлена. Сначала он должен быть обработан в рамках терпимости;

6) Универсальный запрос на все модели машины: этот запрос на кромку на кромке на заготовку применяется ко всем другим моделям Mare Series Edge Edge Edgerring and Rounding Machine, например, RH3000.

4. Edge Rounding Machine Работа на сайте клиента:

1) Путь транспортировки: модель RH1000 Модельной стриптиз -пластины поставляется и установлена. Это означает, что нет демонтажа и повторного объединения работы во всем процессе логистики;

2) Нет фундамента, необходимой для машины для округления модели Между тем, для более крупных моделей со структурой рамки коробки, пола яма и фундамент являются обязательными во время установки машины. Для получения подробной информации, пожалуйста, проверьте раздел продукта  RH1000 модели: просто поместите и закрепите его кровать для машины в пол мастерской с якорными болтами. модельной машины RH1500;

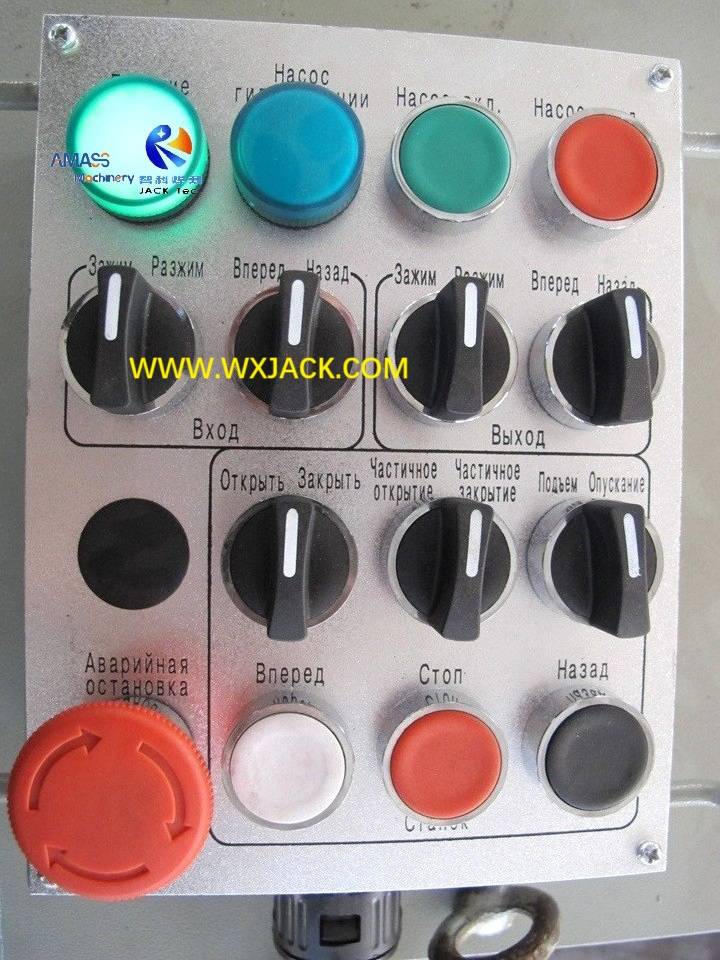

3) Планировка машины на объекте клиента: весь набор машины оснащен гидравлической системой цилиндров и электродвигателей электродвигателя, которая использует склад -клапан для управления. Гидравлическая насосная станция помещается вдоль кровати машины вместе с электрической платой управления:

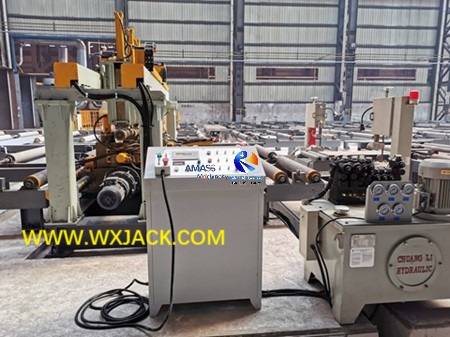

 Основная рама машины, роликовые таблицы конвейеры, электрическая плата управления и гидравлическая насосная станция Wuxi Jack RH2000 Model  Edge Machine на заводе для клиентов:  ( Рис.4 )

5. Технические параметры высокоскоростной машины с высоким краем RH1000 :
