Advanced Saw Technology LHA модель H Луч

Использование машины: модель моделя Gantry Frame I Beam Beam Beam Beam Bearged Arc Weling Machine производит сварку H Beam (I Beam) с расширенной пилой (погруженной дуговой сваркой) технологии одной дуги , двойной дуги или тандемной дуги , в зависимости от спроса клиента или практического состояния.

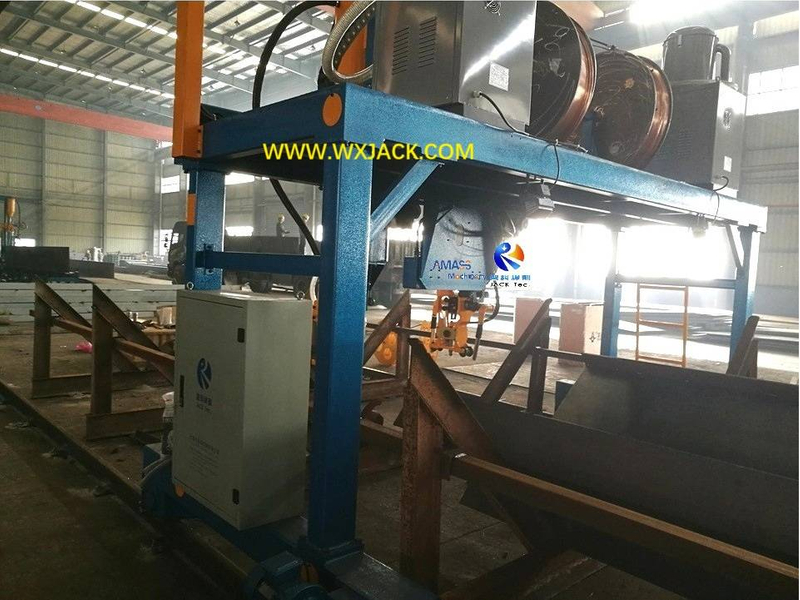

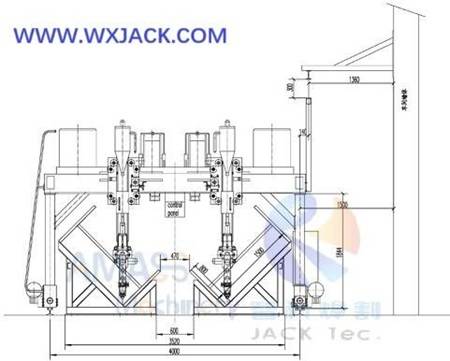

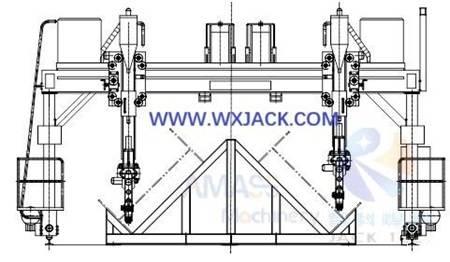

Дизайн отпечатков на машинах Wuxi Jack LHAC (боковое управление) и LHAZ (Center Control): ( Рис.1,2 )

1. Одиночная технология пилы в Gaantry Frame Rame H Beak Saw Machine:

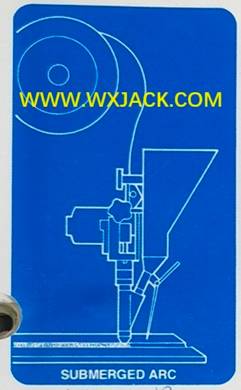

Денотация: это относится к ' Одиночный кусок сварочного провода генерирует одно сварочную дугу ': ( Рис.3 )

1) с такого типа технологии пилы, высота сварки каждого прохода сварки составляет около 10 мм;

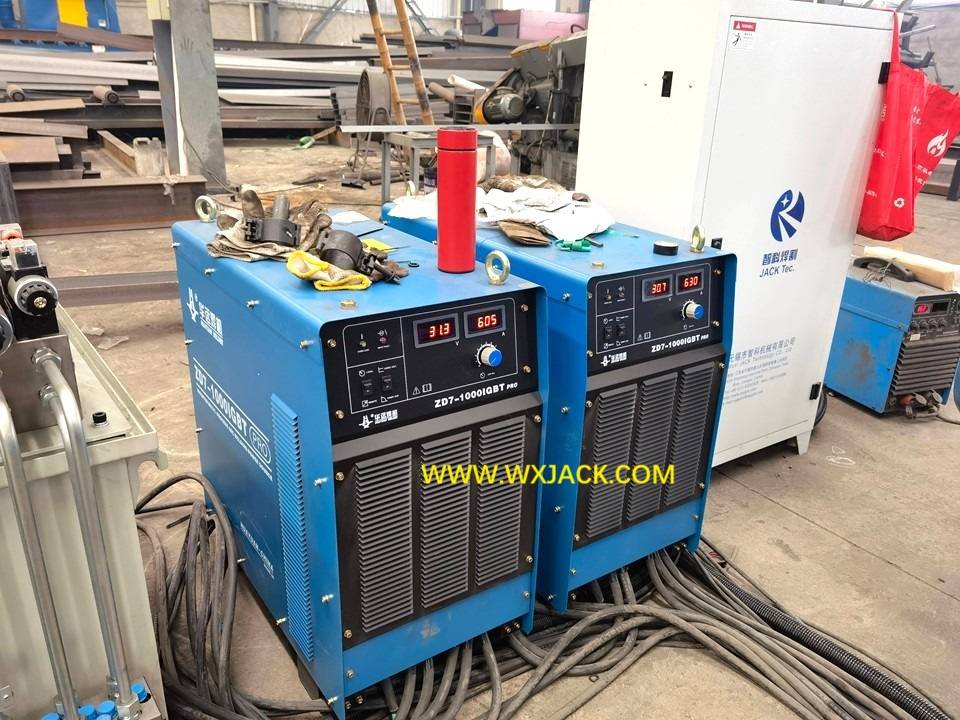

2)  В таком случае один набор источника сварки питания (сварочная машина) используется для сварки одного куска заготовки;

3)  Таким образом, для машины LHA Model ( Type Type LHT H Beam Machine также) один набор машины должен быть оснащен двумя наборами источника сварки питания (потому что два куска H Beam приводятся одновременно в машине):

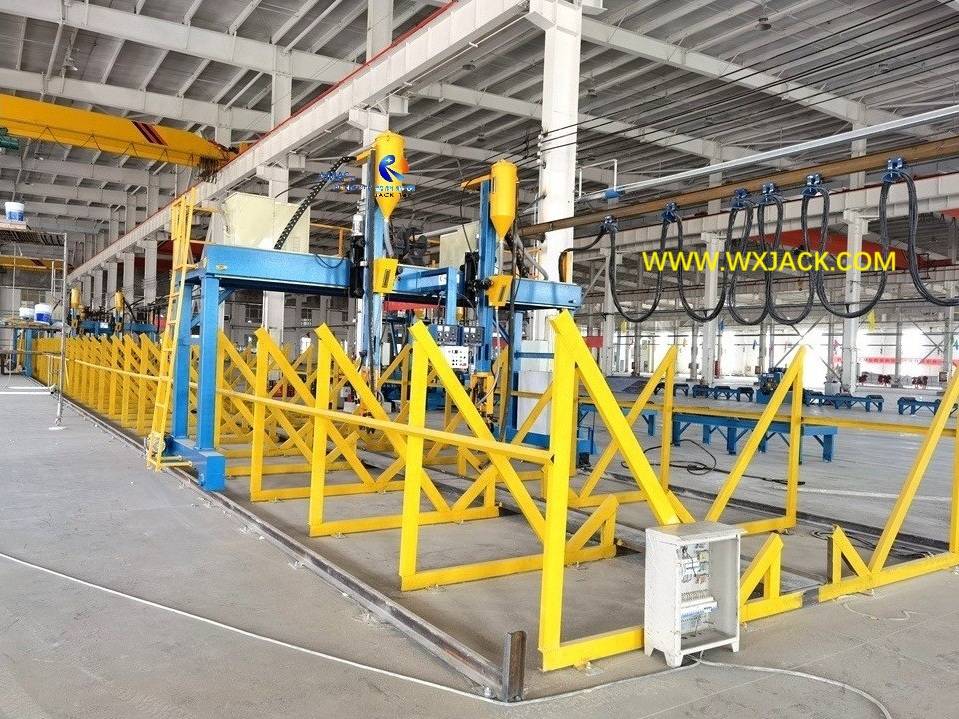

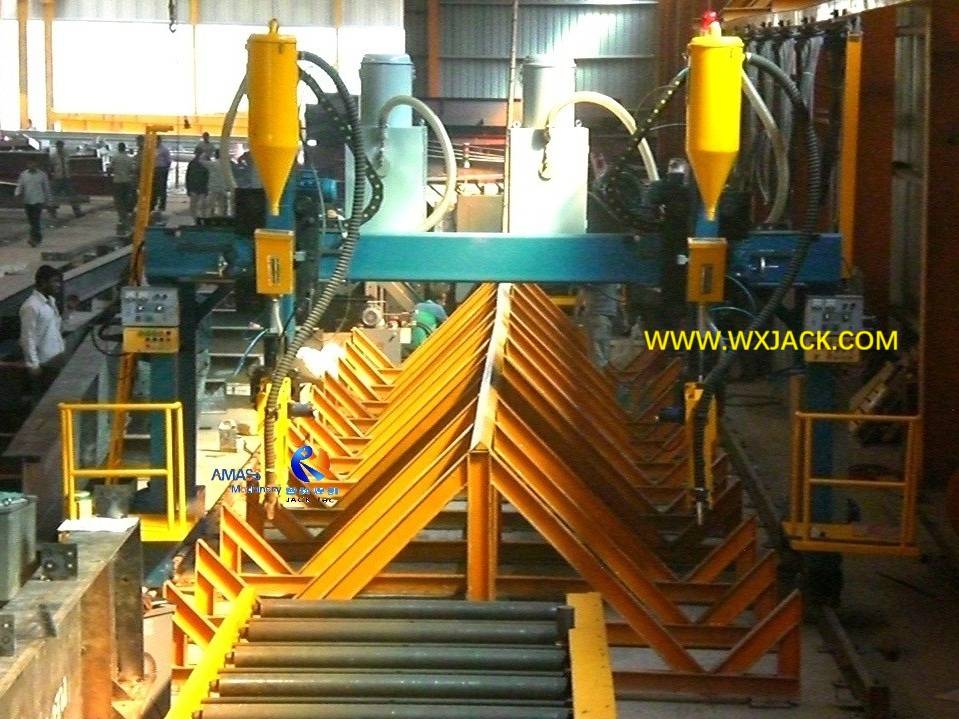

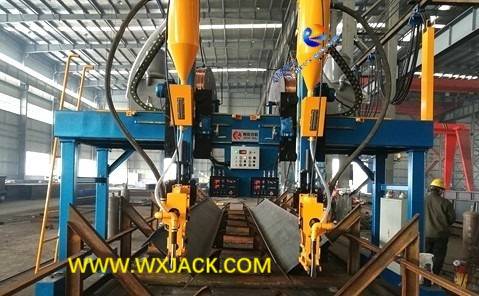

2 куска H Beam можно увидеть сварки одновременно в машине серии LHA: ( Рис.4 )

4)  Что касается каркаса с пучком LHC HC HC H , то один набор машины должен быть оснащен одним набором только набора сварки источника питания (потому что один кусок H Beam приварен в любом рабочем моменте этого типа машины):

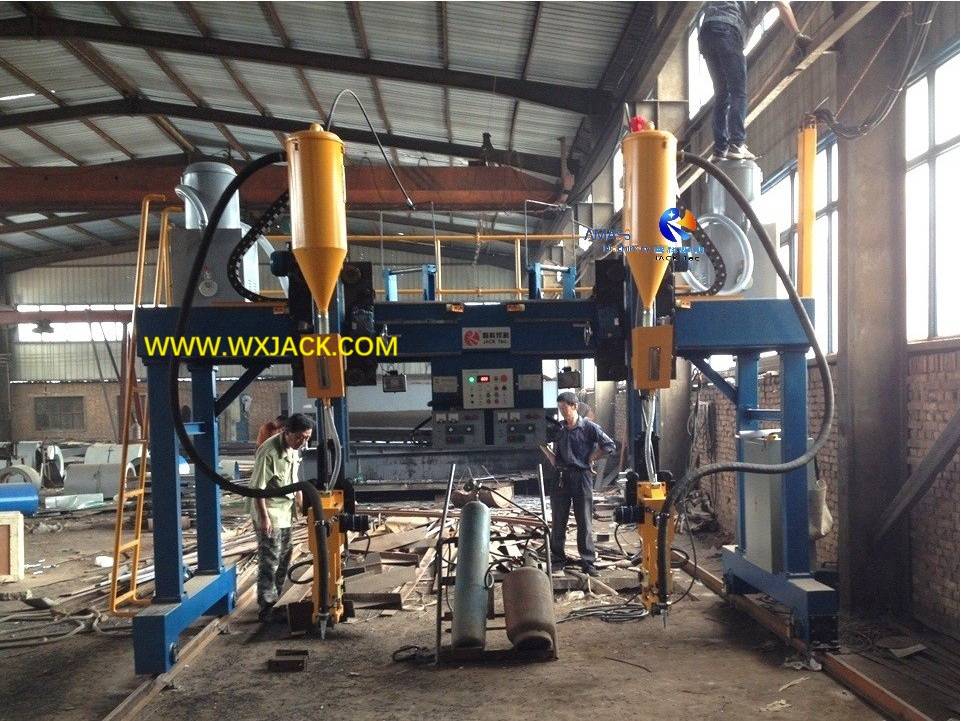

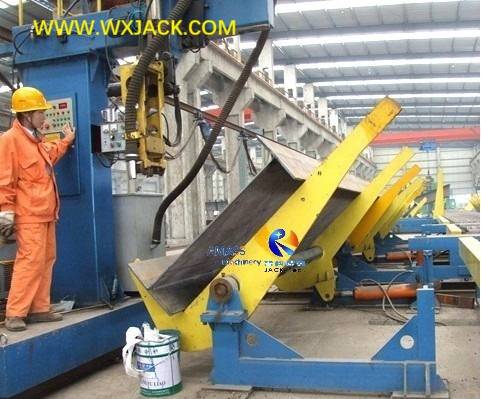

В модели LHC доступен один кусок HEAM для сварки, который обычно применяется в автоматической линии H Beam: ( Рис.5 )

2. ТАНДЕМА СИБА технология в Gaantry Frame Rame H Beam Weling Machine:

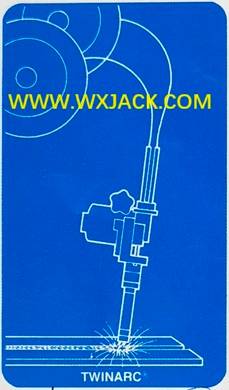

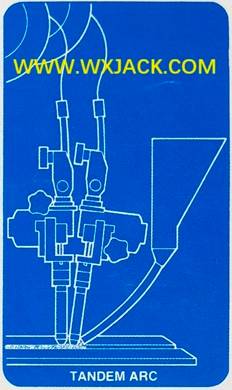

Денотация: это относится к ' Два части сварочного провода, генерируя двойную сварочную дугу '. При таком типе пилы высота сварки каждого прохода сварочного шва может составлять до 20 мм: ( рис.6 )

1) По этой причине, для луча H с толщиной веб -сайта выше 20 мм (обычно мы называем такие H Beams, как 'толстые '), у клиентов есть два варианта на конфигурации машины:

2)  Любое принят с отдельной дугой, обсуждаемой в предыдущем сегменте. Сварная сварная машина Gantry I Beam движется взад -вперед вдоль рельса два раза и в то же время применяет пилу на луче H два раза;

3)  или, принимают с тандемной дугой этого сегмента. При таком условии машина Gantry Rase Model Model может завершить пилу на луче H с одним проходом сварки. Итак, это также удваивает производительность;

4)  При введении дуги тандема два набора источника сварки мощности должны использоваться для одного куска H Beam сварки. Или, другими словами, четыре набора источника питания должны быть оборудованы в одном наборе сварки модели H LHA Model H (это верно и с помощью машины LHT H Beam Saw также; в то время как для одного набора машины типа столбца LHC это должно быть два набора источника питания).

3. Двойная дуга пила технологии в Gantry Ramer Frame H Beam Сварочная машина:

Это относится к ' Два части сварочного провода, генерируя отдельную сварочную дугу '. Обычно применяется в положении сварки плоского филе на луче H:   ( рис.7 )

1) Сварка плоского филе означает, что заготовка установлена ​​плоская в горизонтальном положении, в то время как сварка факела составляет 45 °; Сборка сварки BEAR SEARGE SEARLENTERENGERENGENTERENGENTERENGEED,  разработанный нашей компанией, применена с помощью сварки филе;

2)  В качестве сравнения, сварка на филе 45 °, используемая в машине для сварки луча LHT/ LHC/ LHA H, заготовка H Луч H помещается в положении 45 °, в то время как сварка факела находится в прямом положении вниз;

3)  Сварка плоского филе не так просто, как сварка филе 45 ° с точки зрения создания сварочного шва с хорошим внешним видом. Однако с принятием двойной дуги эта цель может быть достигнута;

4)  Также двойная дуга может повысить скорость сварки около 5%, внося вклад в высокую эффективность производства в машине;

5)  иметь интуитивно понятное сравнение с сваркой плоской филе, примененной в интегральной машине сварки сварки PHJ & ZHJ H, с сваркой на филе 45 ° (оба типа принадлежат к затопленной дуговой сварке), применяемая в типе колонки LHC & LHT T Frame и LHA Lage I Beam Gantry Machind, пожалуйста, проверьте ниже фото:

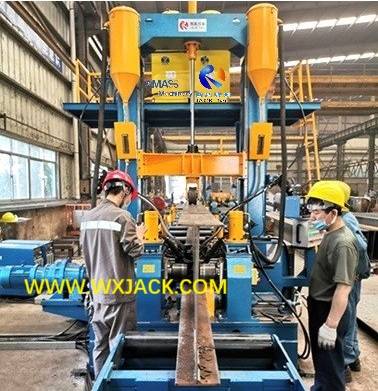

H Лучение в 3 в 1 машине: ( рис.8 )

4. Технические параметры Gaantry Frame Rame Rame Hame Machine:
