Multi Axis Advanced Management Automatic Cnc Tip

 A.  Получите много ось: от 3 оси до 5 оси, до 6 оси, до 7 оси с ЧПУ.

1. 3 Управление осью для базовой функции в машине резки труб.

Многоо оси определяется по сравнению с основной конфигурацией 3 -оси с ЧПУ , которая выполняет задачу:

1) x ось: резание трубы вдоль  направления длины трубы;

2) ось Z: резка факела поднимается и опускается вниз по  диаметру трубы;

3) ось Y:  труба вращается вокруг его периферии;

2. Разверните до 5 оси с ЧПУ для перекрестной режущей машины для наклонной пачки :

1) Чтобы выполнить более продвинутую функцию наклонного полного сшивания круга, многоо оси вводится в поле пересечения труб-контроля с ЧПУ и края;

2) Это обновление начинается с 5 модельной машины.

Которые имеют:

а) 4 ^-е ось:   для управления режущей факелом ± 45 ° наклонение вдоль радиального направления трубы;

б) 5 ^-й ось B:   для управления режущей факелом ± 45 ° наклонение вдоль  осевого направления трубы :

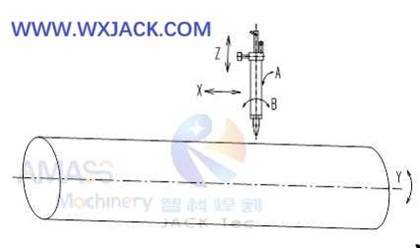

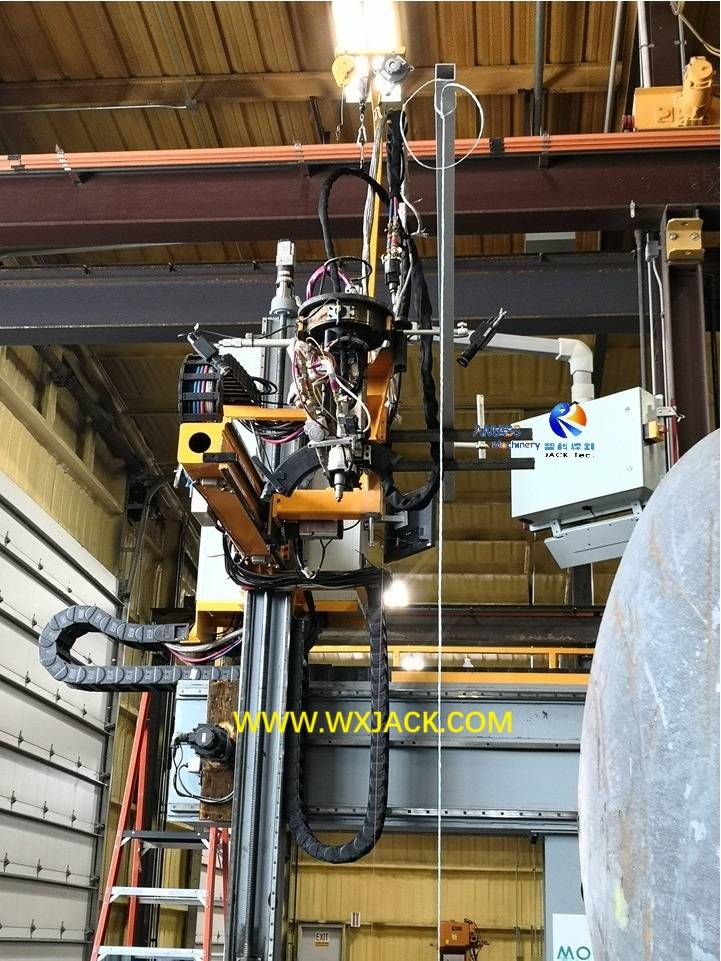

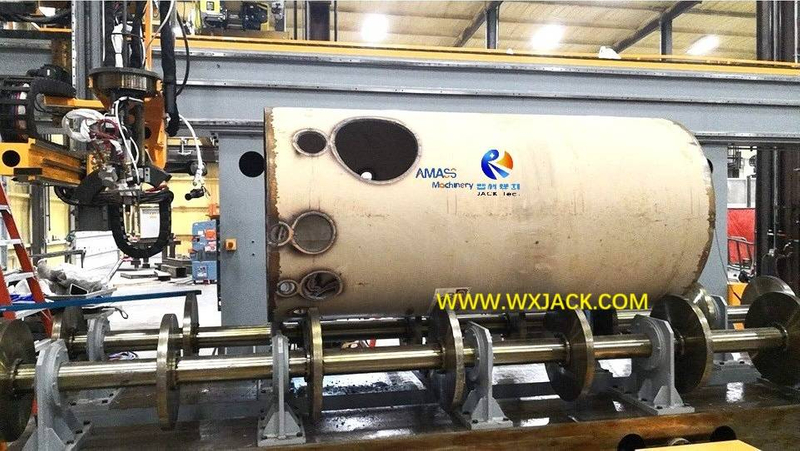

2)   5 оси x/   y/   z/   a/   b для резки трубы: ( Рис.1 )

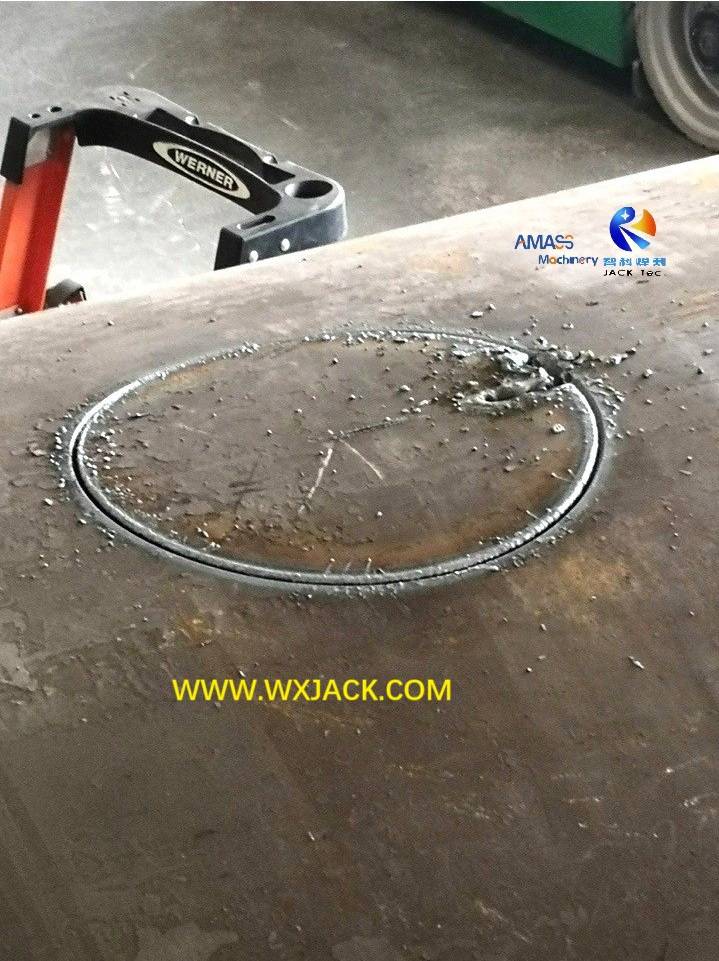

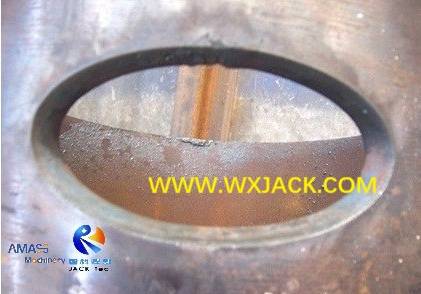

3) Керф эллиптической резки, произведенный из машины для резки труб Wuxi Jack 5 :  ( Рис.2 )

3. Расширен до 6 оси с ЧПУ для перекрестной режущей машины для резки больших труб :

1) Бесконечное вращающее скостное сочетание может быть реализовано с помощью 5 -осевого управления ЧПУ в малых и средних трубах большого диаметра: φ600 мм ~ φ1400 мм;

2) Большая  модельная машина: когда диаметр трубы превышает φ1400 мм, и достигает диапазона от φ2000 мм до φ2500 мм, одиночная труба, вращающаяся о оси B, не может управлять резкой трубкой, и удовлетворительно сочетание трубки с точки зрения как качества, так и количества, и к настоящему времени V оси для режущей корректировки Torck в Radius используется: это наступает на 6 -й модели.

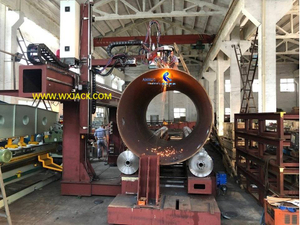

3) Ось V в 6 модельной машине  6 оси : ( Рис.3 )

4. Быть расширенным до 7 оси с ЧПУ

Для резки супер больших труб :

1) порог: когда диаметры трубы увеличиваются больше, чем φ2500 мм и достигает φ3000 мм , 6 ^-й V оси недостаточно для регулировки точки резки поперечным способом большой машины;

2) Ось 7 ^-й ось W:  к этому времени ^{необходимо ввести ось W 7 Изменив промежуток двух комплектов роликов трения, могут быть размещены большие трубы, а режущая факела может удобно управлять в этой большой} -й оси W, которая контролирует боковое движение роликов трения для поддержки больших труб. машине режущего труб с ЧПУ :

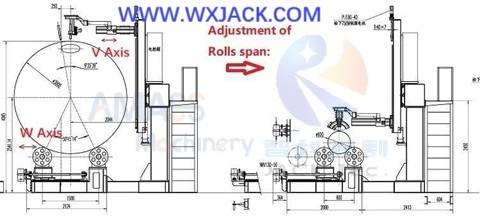

3)   Ось W в 7 оси в большой модельной машине :  ( Рис.4 )

B. Анализ режущего факела в 7 оси / 6 оси / 5 оси с ЧПУ

1. Цикл в  7 / 6 / 5 Оси с ЧПУ

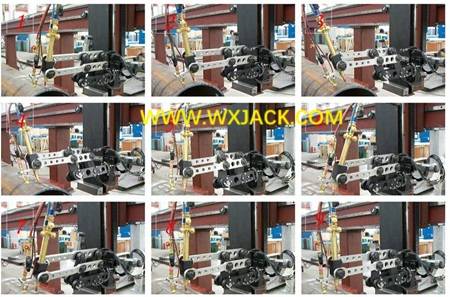

Один цикл резки горелки во время работы   указан в ниже 9 кадрах анимационных изображений:  ( Рис.5 )

1) Ось B:  режущая факела качается влево вдоль осевого направления трубы;

2) ось:  резка факела слегка покатается вперед вдоль радиального направления трубы;

3) Ось, В, ось В:  режущая факела движется вперед еще дальше и направо вдоль радиального направления трубы;

4) ось, В, ось В:  режущая факела поворачивается назад и слегка направо вдоль радиального направления трубы;

5) Ось, В, ось В:  режущая факела качается назад и влево еще дальше вдоль радиального направления трубы;

6) ось, В, ось В:  режущая факела поворачивается назад и влево вдоль осевого и радиального направления трубы;

7) Ось, В, ось В:  режущая факела поворачивается назад и направо вдоль осевого и радиального направления трубы;

8) ось, В, ось В:  режущая факела поворачивается вперед и влево вдоль осевого и радиального направления трубы;

9 Ось, В.  ) ;

2. v Ось и ось W 6 оси  и 7 оси с ЧПУ.

Как дополнение,

1) Между тем, труба вращается ( ось Y );

2) иметь точное позиционирование, режущая факел движется вперед и назад вдоль радиального пути трубы ( V ось ), влево и вправо вдоль радиального пути трубы ( оси x ) и движется вверх и вниз, чтобы обслуживать изменение высоты поверхности трубы ( оси z ), в 7 -оси / 6 модельной машине оси;

3) и, обслуживающие различный диаметр заготовки, W -ось регулировки рулонов обрабатывает при загрузке новой трубы на 7 модель оси / 6 оси ;

4) Из приведенного выше примера мы видим, как работает 7 оси / 6 оси / 5 оси .

C. Технические параметры 7 оси / 6 оси / 5 оси с ЧПУ
