Угородка с большим размером больших размеров Z30 H

A. Специальность Z30 Сборка большого размера H3

1.  Цель : это специальная модель сварки BEAR HEAM HEAR HEAR HEAR и сварки HACE , для сборки и сварки сварки на супер больших заготовках T -лучевого луча/ I BEAM/ I;

2.  Макс. Размер заготовки : макс. Высота собранного H Луча может составлять до 3000 мм, а толщина фланца может составлять до 80 мм;

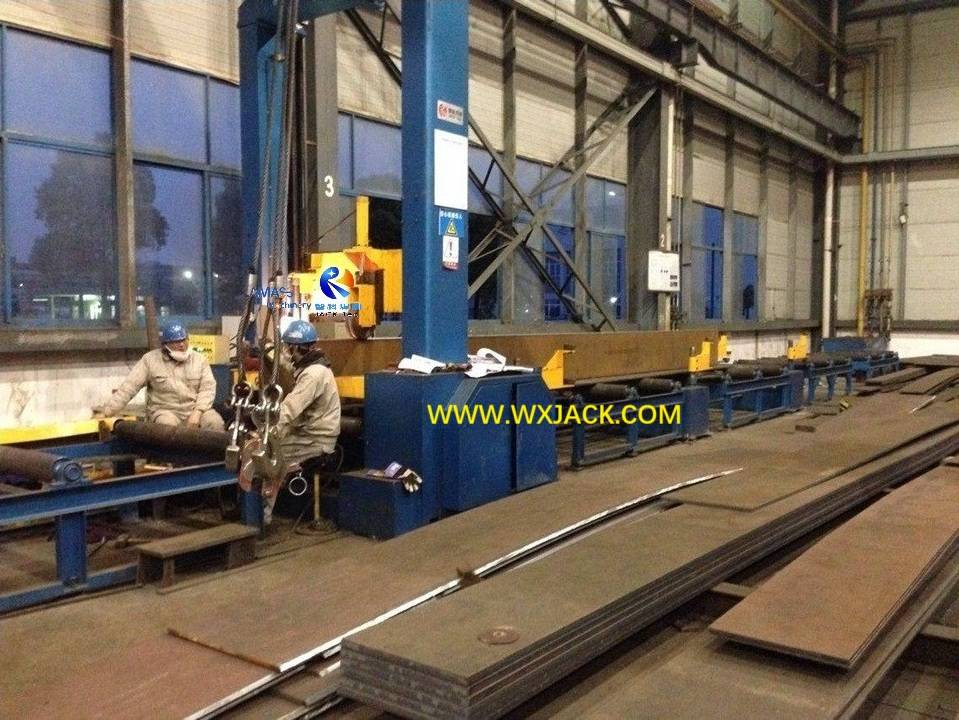

3. Иллюстрация на готовой H Лучке, собранной из  HEAM HEAM MACHINE :  ( Рис.1 )

Ниже приведены индикация эскиза на наибольшем размере заготовки, который может быть получен из модели Wuxi Jack Z30.

B. Заявление и рабочая группа из строительной сборки луча и сварки Heable Duty HEAM:

1.  Рабочая группа из машины для балки большого размера H3

1) Функция:  Z30 - первый набор основного оборудования, развернутого в производственной линии Heavy Duty H Beam ; Он предназначен для сборки фланцев и веб -сайта в сформированную WIP (работая в процессе) собранного и сварного H луча H;

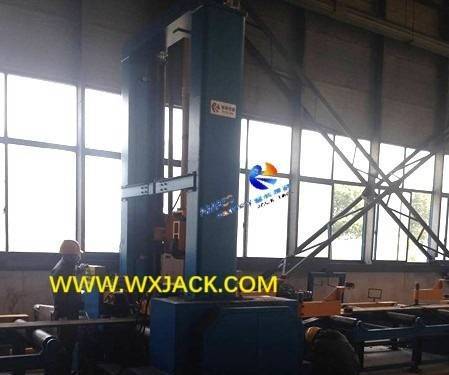

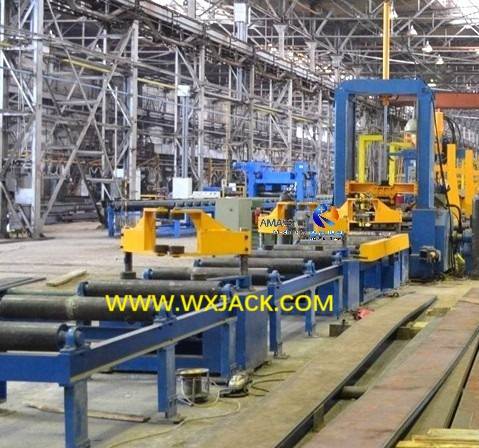

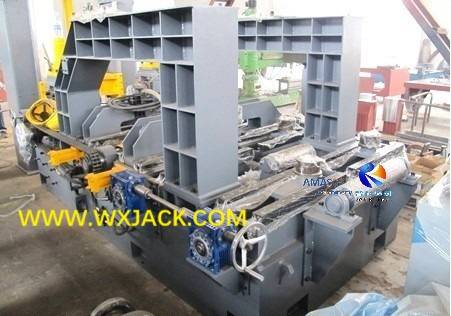

2) Вид на фото : макет HEAM HEAM Searge Machine в Wuxi Jack H Beam Production Line: ( Рис.2 )

2.  Связанное оборудование с машиной для сборочного балка большого размера Z30 :

Два других критически важных оборудования, работающих вместе с Z30:

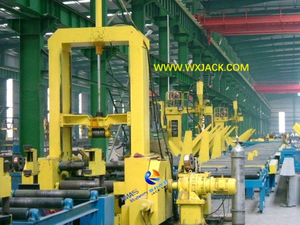

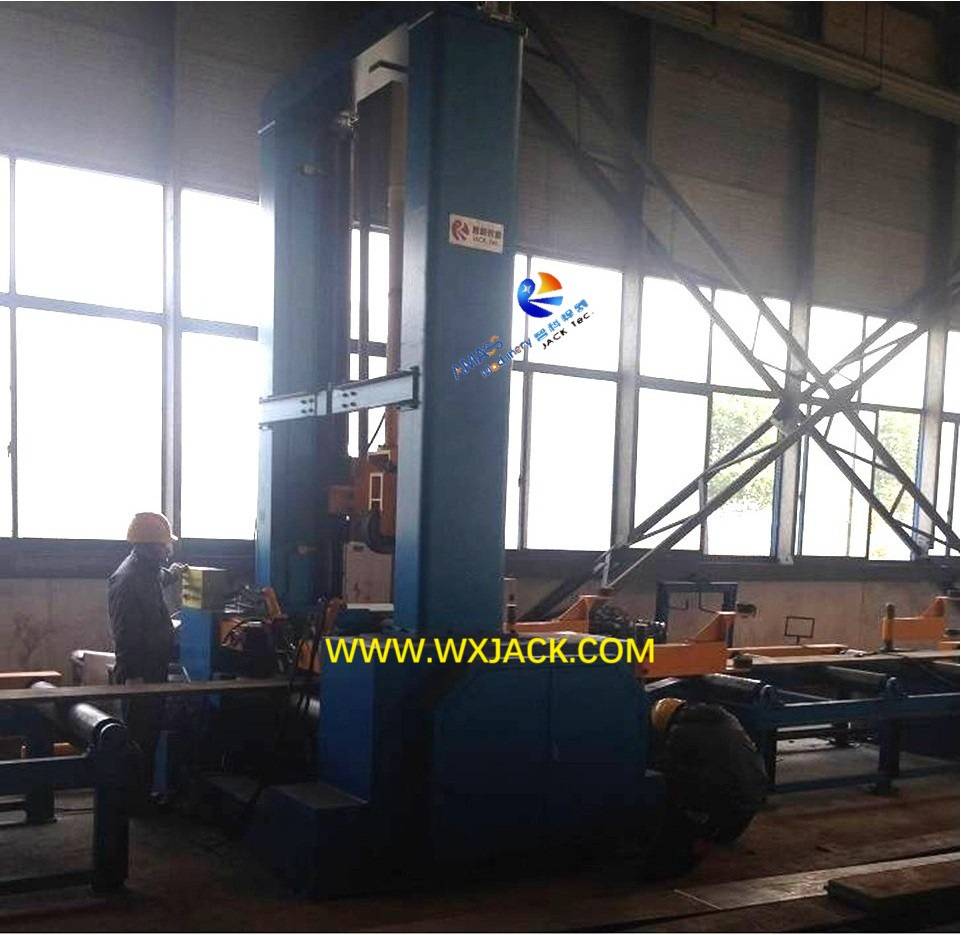

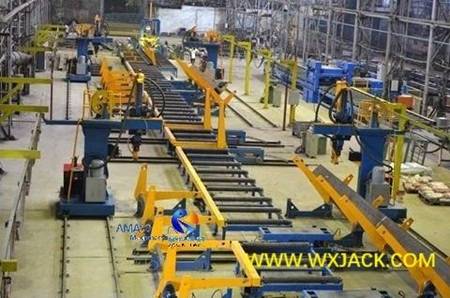

1) Wuxi Jack LHC / LHT / LHA H BEAM BEAR SAMERED ARC СВОЙСТВА : ( Рис.3 )

Для завершения на сварке готовой филе с высоким током в ориентации 45 °;

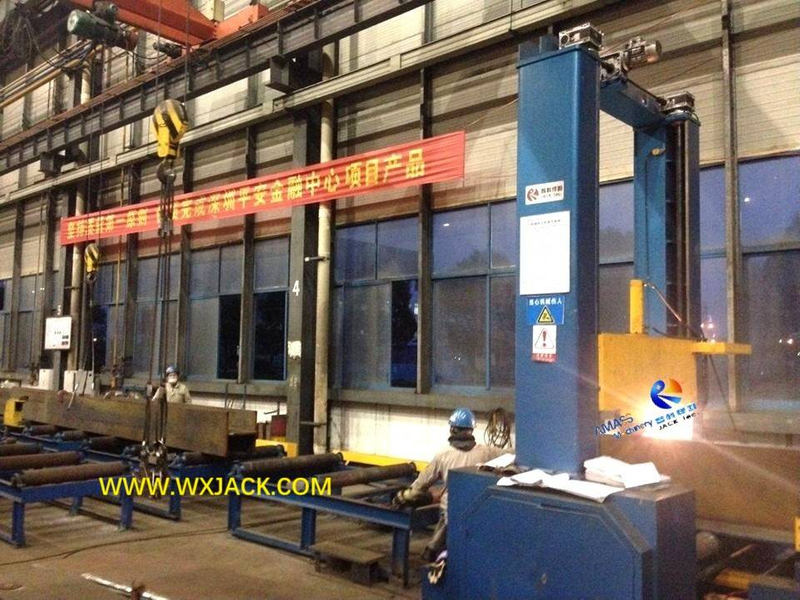

2)  Wuxi Jack YTJ-80 Сверхмощный H Beam Flange Machine : ( Рис.4 )

Для коррекции деформации фланца, вызванной входом тепла (погруженной дуги).

C.  Технические характеристики стальной стальной конструкционной конструкции стальной конструкции :

1.   Диапазон высоты веб -сайта :                 300 ~ 3000 мм

2.   Диапазон толщины веб -сайта :             6 ~ 60 мм

3.  Диапазон ширины фланца :               200 ~ 1200 мм

4.   Диапазон толщины фланца :         6 ~ 80 мм

5.   Диапазон длины заготовки :       4000 ~ 12000 мм

6.   Скорость сборки :                  4500 мм/мин, управляется инвертором переменного тока и отображается на рабочей панели

7.   Режим точечной сварки :                  по руководству (машина без сварщика CO2)

8.  Входной конвейер :     2600 мм × 3 (из которых два сегмента являются вождением)

9.    Выходной конвейер :     2600 мм × 3 (из которых два сегмента являются вождением)

10.  Пресса фланца и веб -сборки : с помощью гидравлического цилиндра до сборки

11.  H Луч  ​

12. Блок питания :                          3P, AC 380V 50 Гц

D. Рабочий стиль и конфигурация машины для сборочного балка большого размера H3

1. 2 Основные функции Z30 H BEAM Узги и сварки сварки:

1)  Подгонка : позиционирование и зажим 2 куска фланца, с 1 куском веб -сайта, в сформированный H Луч;

2)  Сварка стежка : выполните сварку на собранной заготовке одновременно, чтобы укрепить ее;

2. Сборка формы в машине сборочной балки большого размера H:

1) Полу автоматическая : одна сторона приводится в движение гидравлическими масляными цилиндрами с тяжелой силой, а противоположная сторона управляется с точным механическим видовым видом, показанным ниже:

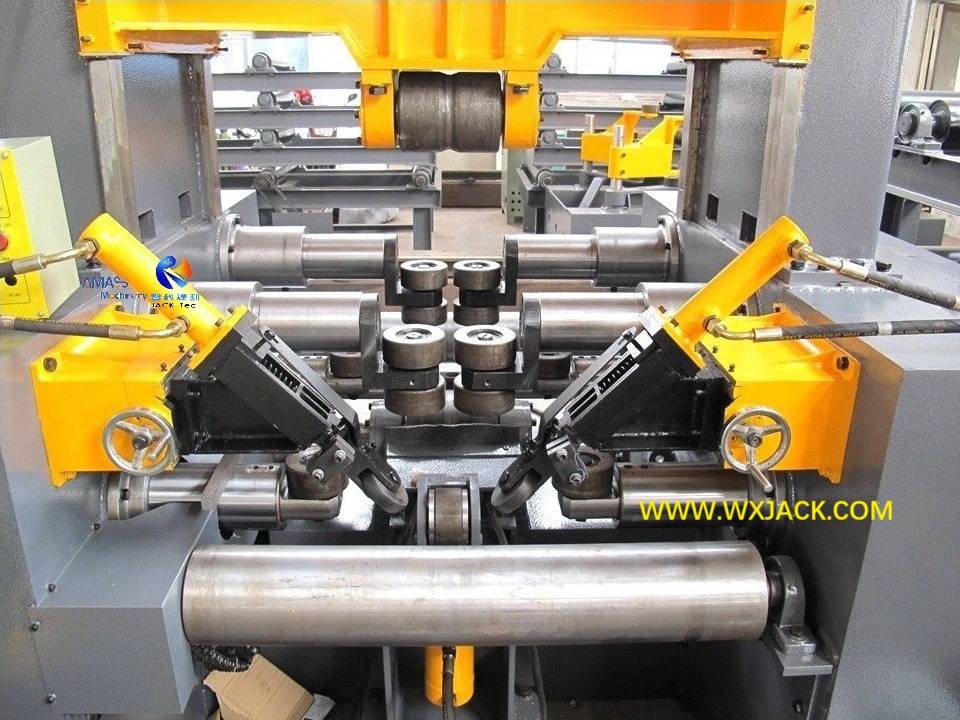

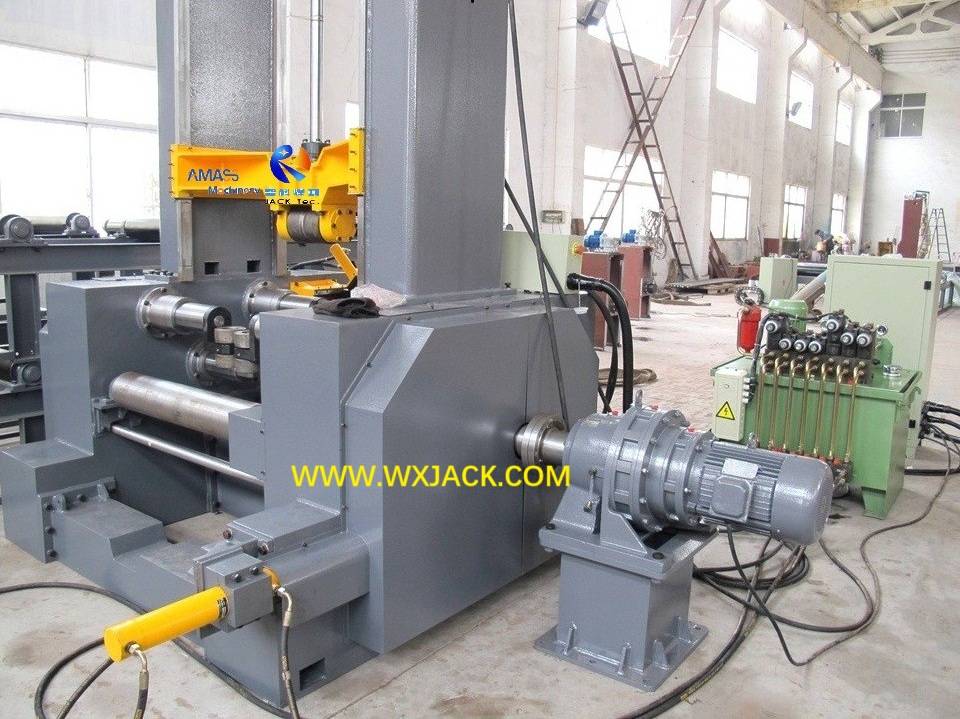

2)  Просмотр фото : интегрированный гидравлический и механический дизайн сборки, в тяжелой машине Wuxi Jack: ( Рис.5 )

3.  Режим сварки и стиль в HEAM Search Machine:

1)  Руководство : это ₂ экранированная сварка газа GMAW, с сварочной проволокой по потоку, реализованной сваркой руководства оператора, показанной ниже:

2)  Вид с фотографией : Сварка Co ₂ Stitch в Wuxi Jack H Beam Machine: ( Рис.6 )

4.  Работа на Z30 Большого размера.

Соответственно, должно быть 2 оператора для работы над этой машиной большого размера, выполняя 2 основные обязанности :

1)  управление логическим действием для сборки луча H с помощью кнопок и переключений на эксплуатационном подвеске;

2)  Выполнение ручной ₂ сварки на собранной заготовке, после того, как она отправила вперед при сборке рабочей скорости.

E.  Технические особенности машины для сборочного пучка большого размера Z30 :

1. Сборка принципа в машине сборочной балки большого размера H:

Чтобы удовлетворить сборку такого супер -большего H Beam, мы принимаем стиль сборки:

1) Один боковой позиционирование управляется с помощью механического свинцового винта;

2)  Другое боковое позиционирование приводится в движение гидравлическими цилиндрами;

3)  такой рабочий стиль особенно применим для точной сборки большого H Beam;

2. Композиция сборки устройства в машине для сборочного пучка большого размера Z30 :

1) существует 2 набора сборки роликов как для фланца, так и для веб -зажима;

2) Каждый набор сборка ролика оснащен позиционированием свинцового вида и гидравлическими цилиндрами;

3)  Даже для сборки заготовки высокой толщины эта машина для сборочного балка большого размера может с большой легкостью доставлять зажим и сборку;

4) он очень подходит для сборки на луче с тяжелой работой;

3. Гаджеты для сборки луча высокого H в линии производства H Beam:

1) Гаджет для большого H Луча:  учитывая большую высоту вертикальной H Beam заготовки, на механическом портке машины установлен механизм для заготовки, чтобы предотвратить подавление высокого вертикального H -луча. Пожалуйста, проверьте ниже фото:

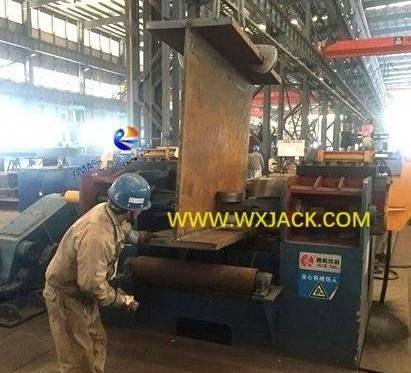

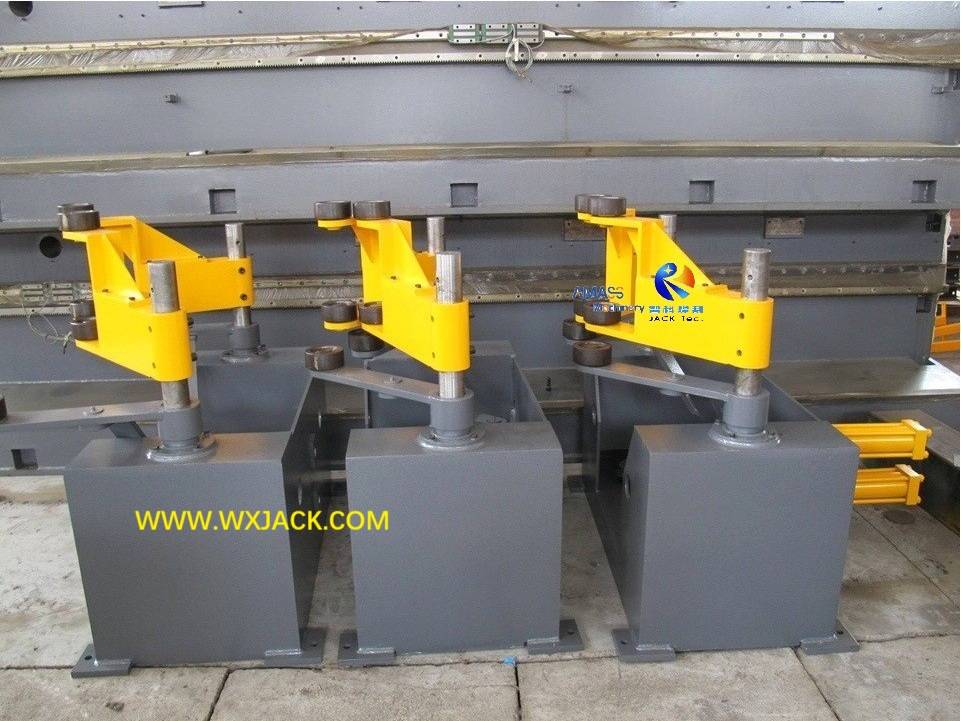

2) Просмотр фото : механизм поддержки заготовки в Wuxi Jack Z30 Большой HEAM Сборка луча: ( Рис.7 )

3) Этот набор машины для сборочного балка большого размера H не имеет ₂ питания сварки CO. Его точечная сварка осуществляется ручным трудом. Сварные расходные материалы подготовлены клиентами.
