Высококачественная машина для сборочной сварки серии I с точечной сваркой

1. Применение Z -серии Automatic HEAM Сборка балки:

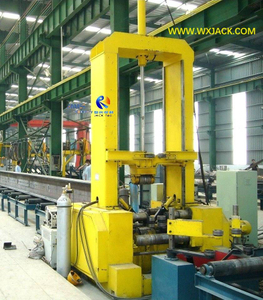

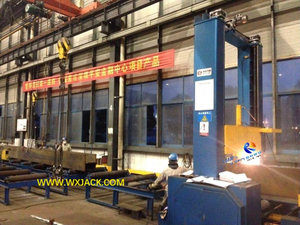

1) Фон: Прикрепленная первая фотография представляет типичный сайт приложения Wuxi Jack Machine;

2) Связанная  машина для производства луча H:

Как вы можете найти с первой фотографии, другие машины, следующие за сбором H Beam:

а) стальная конструкция 90 ° перевернутая стойка;

б)  Сварочная сварка LHC H BEAM.

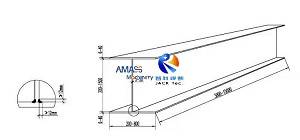

Поперечное сечение готовой сварки H Луч: ( рис.1 )

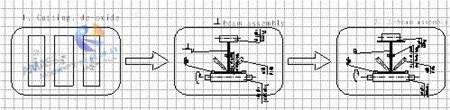

Процесс маршрута HEAM HEAM Сборка и сварки привязки: ( Рис.2 )

2. Руководство по сравнению с автоматической ₂ сваркой в ​​автоматическом уборке пучков:

1) Преимущество автоматической ₂ сварки CO в Heam Beam Machine:

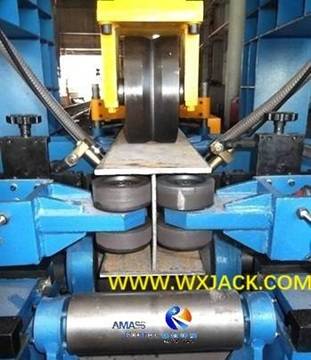

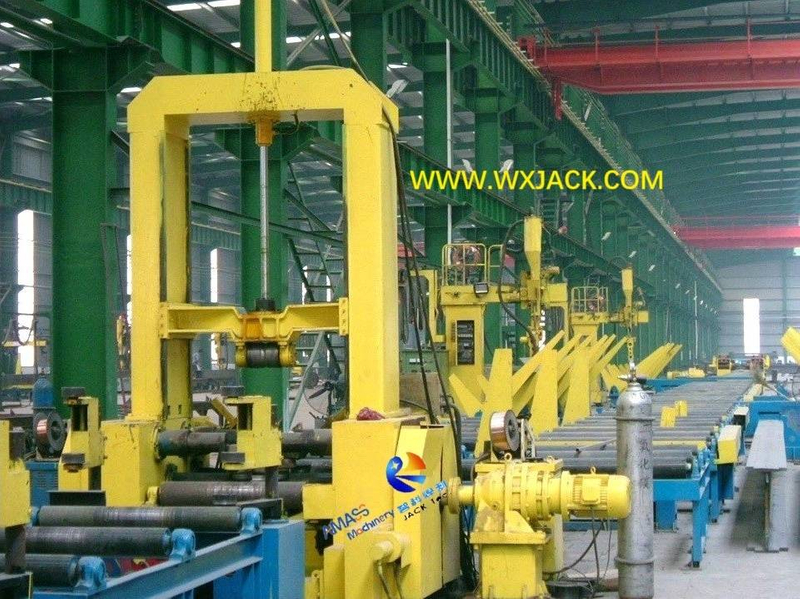

Автоматическая сборочная операция и сварка сварки HEAM: ( Рис.3 )

а) повышение производительности: для производства того же размера H Beam автоматическая машина имеет на 15% более высокую эффективность, чем у ручных моделей оборудования;

б) преимущества автоматического режима:

По этим причинам мы рекомендуем автоматическую машину для клиента, когда они приобретают эту производную HEAM HEAM, по нескольким причинам:

(1) Сохранение затрат на рабочую силу: один набор автоматической машины для сборочного пучка нужен только один оператор, чтобы заботиться о производственном процессе, вместо двух операторов в ручном режиме;

(2) более простой в поиске подходящего оператора: требование к возможностям оператора в ручной режиме машины гораздо более строго, чем оператор автоматического оборудования, с учетом сварки и опыта;

(3) Обеспечение качества: эта производственная машина H Beam обеспечивает готовый H Beam с качеством более стабильным и согласованным, чем у ручного оборудования, так что задействовано меньше инспекционных работ;

(4)   Гибкий при обновлении технологии процесса: более гибкий с точки зрения логики управления машиной: для будущего расширения или обновления из -за мягкого управления ПЛК вместо жесткой проводной реле;

В этом смысле, с точки зрения клиента,  автоматическая сборка HEAM HEAM может платить за себя быстрее, чем ручное оборудование;

2) Преимущество ручной ₂ сварки в HEAM Сборка балки:

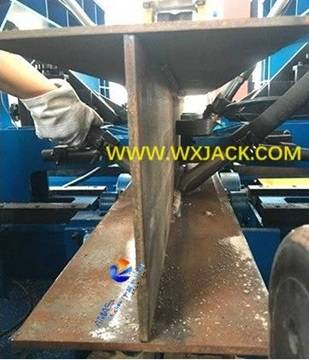

Оператор работает над ₂ сваркой Co Spot:  ( Рис.4 )

а) лучшая скорость использования в ₂ сварке источника питания : Клиент может использовать собственные источники питания, а не два набора совершенно новых, как в случае автоматической машины режима;

б) минимизировать негативное воздействие на злоупотребление злоупотреблением: если существует проблема с программой ПЛК, одна партия неквалифицированного H Луча, возможно, уже была произведена из автоматической модельной машины, по сравнению с возможностью только одной или двух элементов в ручном I Beam Assembly Machine: потеря гораздо меньше;

C) Сначала один режим: это причина, по которой мы предлагаем клиенту сначала выполнить пробный запуск в одиночном режиме, прежде чем перенести в автоматический цикл, при начале операции HEAM HEAM.

3.  Гидравлическая система в I Beam Сборка и сварка с помощью привязки :

1) Важность гидравлической системы в машине HEAM HEAM:

A) Принцип работы: с точки зрения управления и мощности, машина моделей Z15 ~ Z20 с сваркой в ​​основном контролируется с помощью электрического ПЛК и инвертора переменного тока для управления рабочей логикой и управления скоростью и включена в гидравлический цилиндр для его работы сборки;

б) важность: Таким образом, гидравлическая система машины имеет жизненно важное значение, как источник энергии, подходящего для HEME;

2) Композиция гидравлической системы в HEAM GEARGE MACHINE:

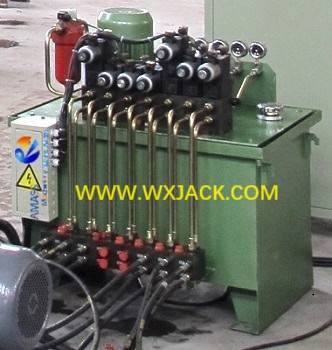

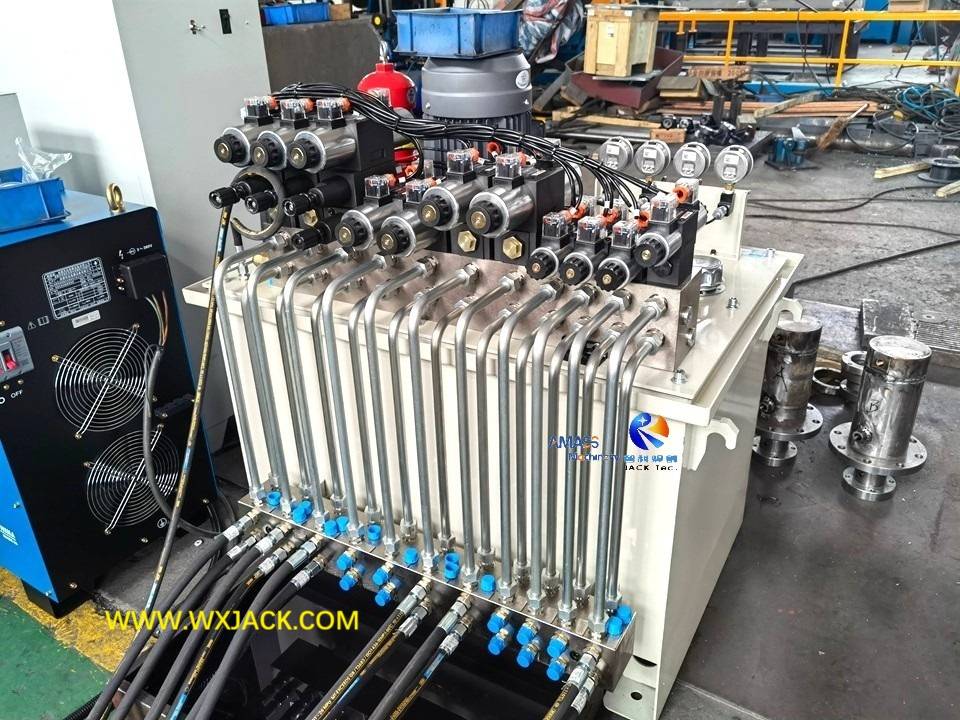

Гидравлическая насосная станция: ( рис.5 )

а) состав: в этой машине гидравлическая система состоит из насосной станции, цилиндров и трубопроводов;

b) Функции: в машине моделей Z15 ~ Z20, нажатие вниз, нажав на калифорний, позиционирование веб -/ фланца и зажимное блок, блок выравнивания терминалов веб -/ фланца, система вытягивания стержней, направляющая дуга контролируется гидравлической системой;

C) запуск: вниз нажающий ролик, единица выравнивания и направляющая дуга все запускаются с гидравлическим цилиндром напрямую;

г) преимущество: гидравлический цилиндр для движения нисходящего прижимающего ролика имеет длинный ход;

e) Удлинительный вал: чтобы обслуживать паутину H Beam различных технических характеристик, обычно необходимо добавить вал удлинителя на переднем конце поршневого стержня масляного цилиндра.

4. Технические параметры машины Z15 ~ Z20 Automatic HEAM Сборка луча:
