Три координата Работая ZHJ & PHJ I BEAM СВЕДНАЯ СВОДА СВОДА

1. Новая перспектива на машине изготовления луча ZHJ и PHJ 3 в 1 часа.

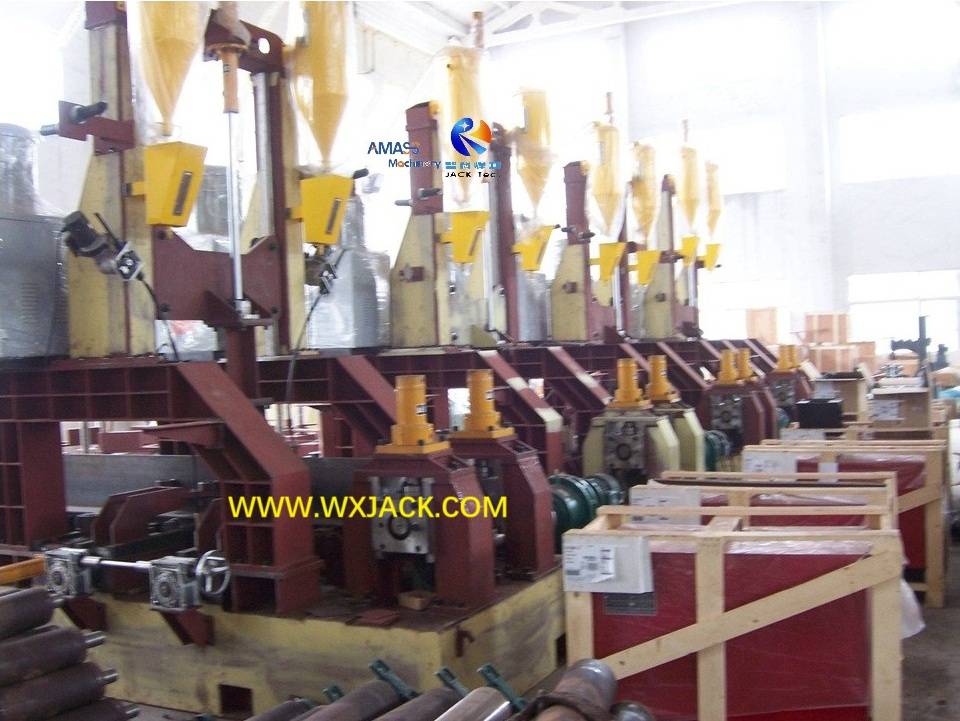

1) Два набора механических основных кадров ZHJ15 Модель 3 в  ахине 1 м стояли в углу мастерской Wuxi Jack для демонстрации,

Без установки в  i Beam Machine Рабочие единицы:

A) Функциональные единицы : гидравлическая насосная станция/ электрическая плата/ пилотационная электроснабжение;

б) сварки, поддерживающие единицы : бункера сварки/ блок утилизации/ фидер в проволоке;

C) Операционная станция : операционная панель/ Консоль управления пила -питания/ малая подвеска;

2) Это дает нам новую перспективу на центральные рабочие ячейки (сборка/ сварка/ выпрямление) в пространственном виде, что может помочь нам лучше понять принцип работы этого мощного и универсального  3 в 1 I Beam Machine.

2. Центральное рабочее пространство под тремя системой координат, в интегральной машине сварки с помощью ZHJ и PHJ:

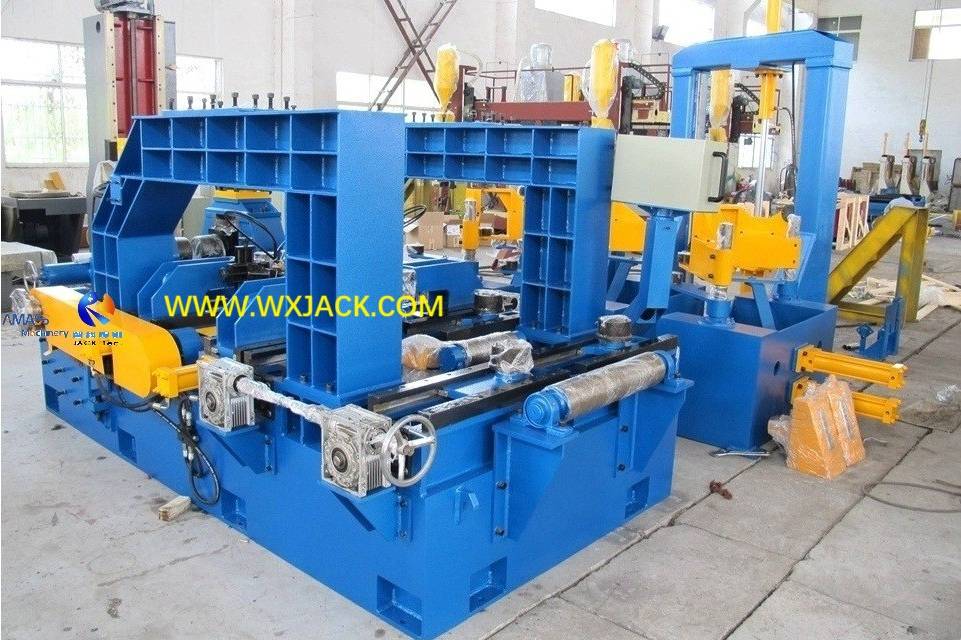

1) Здесь мы используем базовую раму машины PHJ для объяснения. Прикрепленные 2 ^-й и 3 ^-й фотографии придают различный визуальный угол на своем центральном рабочем пространстве (вид с боковой стороной в зависимости от вида переднего верха), на различных производственных этапах (ввод в эксплуатацию по сравнению с готовым к отгрузке), в приказе по доставке интегрированной машины для сварки HEAD PHJ;

2) Три координатная система 3 в 1 ч. Машина изготовления луча:

Давайте поместим это и  будем наблюдать:

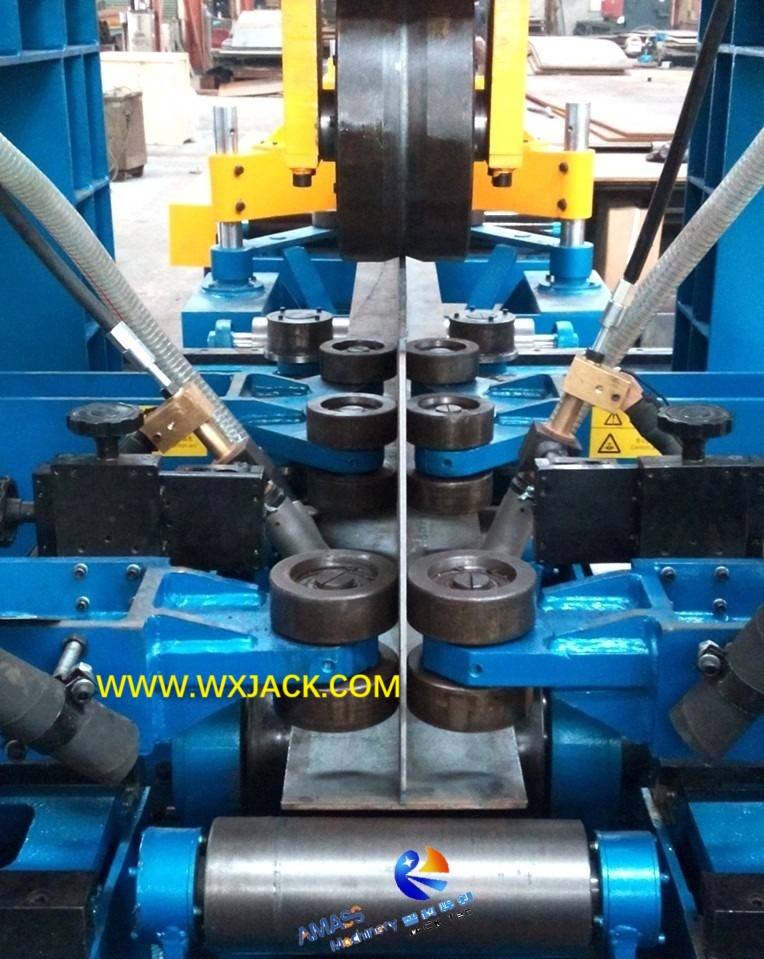

Стоя в точке входа материала (среднее дно на 3 ^-й фотографии) и возьмите его в качестве координатного происхождения. В той же ориентации, что и фотограф 3 ^-й фотографии;

Три координатная система может быть установлена ​​в сварке Saw Head :

а) Сделайте направление текущего материала в направлении выпрямления в качестве положительной стороны оси x . Подумайте об этом: это также ось времени работы машины;

б) твоя рука вправо и влево как положительная и отрицательная сторона оси y индивидуально;

в) ваша рука вверх и вниз в качестве положительной и отрицательной стороны оси Z индивидуально;

3) Позиции 3 в 1 ч. Сварочная машина для работы с сваркой пучков в трех координатных системах:

а)  Ось времени x в 3 в 1 машине :

 я. Сборка и сварка механизмов машины находятся в том же положении координат вдоль оси X. Это означает, что сборка и сварка происходит одновременно.;

 II Устройство выпрямления находится в большем положительном положении вдоль оси x. Итак, выпрямление работы выполняется рядом с сборкой и сваркой;

б)  направление длины заготовки оси Z :

 я. H Beam Bearn  Walding имеет более высокое положительное положение вдоль оси Z, чем сборка устройства-так что две одновременные выполненные задания не будут сталкиваться друг с другом в физическом пространстве машины;

 II    HEAM HEAMENT HEAM имеет одинаковое положение с выпрямленной единицей вдоль оси Z-потому что эти два механизма предназначены для изготовления и повязки продольного направления заготовки, в разные точки времени;

в) поперечное сечение заготовки оси Z :

Три единицы сборки/ сварки/ выпрямления имеют одинаковые положительные и отрицательные симметричные положения вдоль оси y в симметрии-определенно, ось Y определяет эффект поперечного сечения заготовки H Beam/ I Beam/ T Beam в машине серии ZHJ и PHJ, который следует обрабатывать в симметричном стиле;

4) Иллюстрация на 3 в 1 ч. Машина изготовления луча:

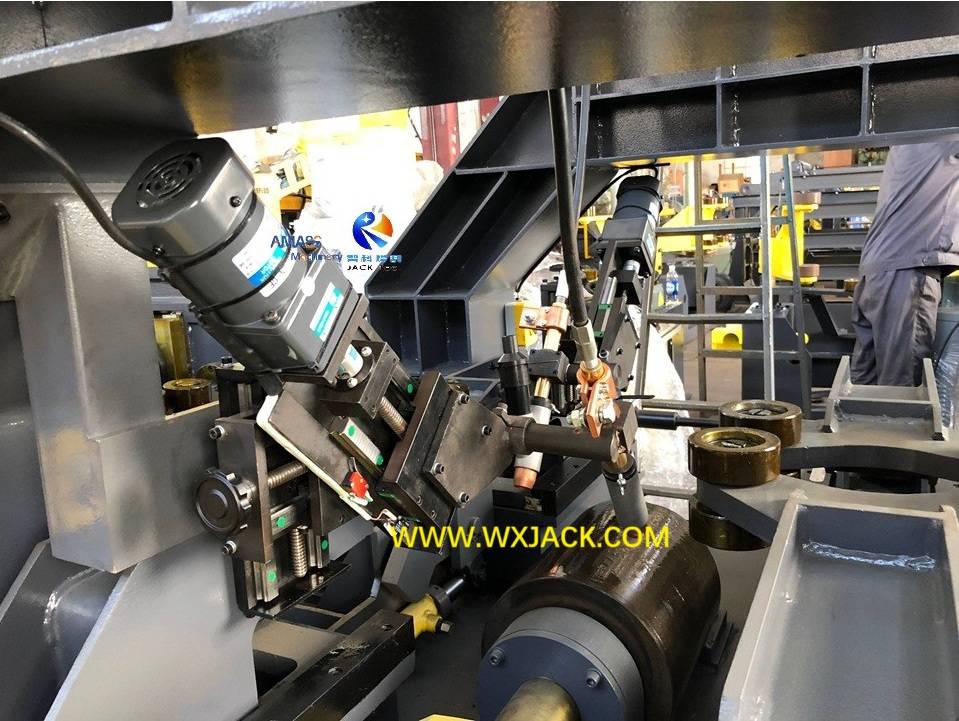

а) Прикрепленная 4 ^-я фотография с кусочком T -луча в изготовлении дает графическое представление о том, как HEAM HEAM собирает и сварки работают в сотрудничестве в машине. Устройство выпрямления находится за пределами экрана и не может быть замечена;

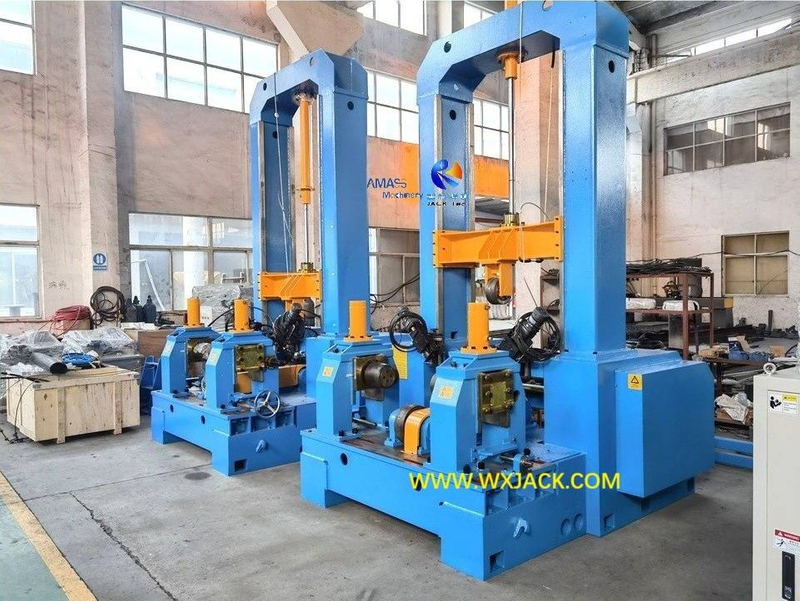

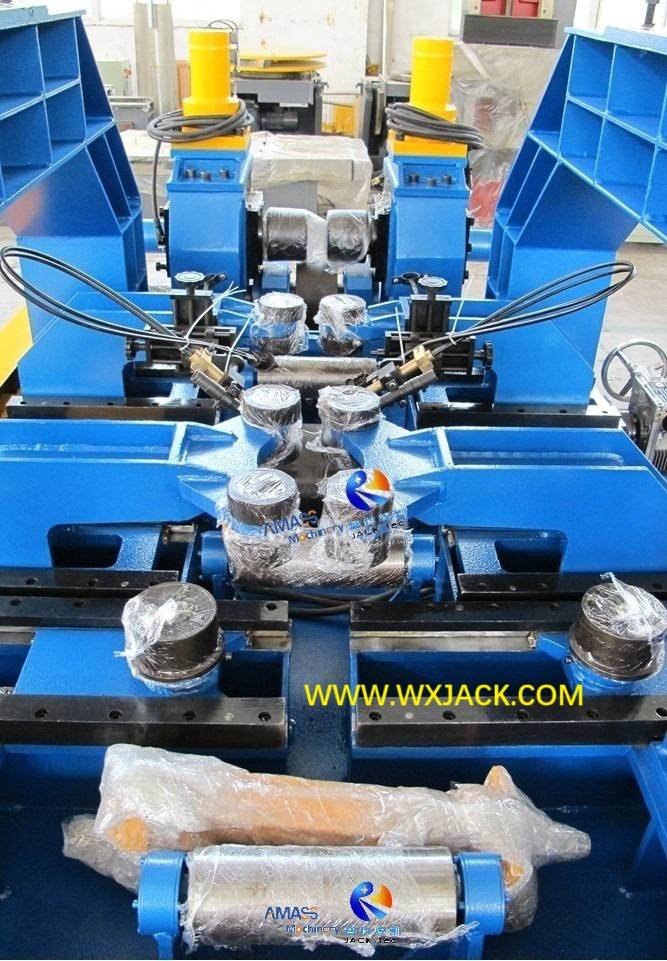

б) прикрепленные 5 ^-й и 6 ^-й фотографии показывают состояние разборки (после живописи) и собрание состояния (до живописи) центрального рабочего пространства с ее верхним гантри соответственно;

5) Заключение:

В изысканной и изобретательной разработанной машине ZHJ и PHJ размеры/ позиции всех элементов необходимо учитывать и рассчитывать тщательно и подтверждены. Работа функциональных единиц, см. Раздел продукта PHJ15.
