3-осевая машина 2000/12 Пламя и плазма эффективная машина для резки труб с ЧПУ

A. Когда использовать 3 Оси 2000/12 Высокоэффективные тепловые газы?

1.   Характеристика  3 Оси 2000/12 Пламени и плазменной машины для резки труб с ЧПУ :

IS   средний размер и простая модель управления среди всех продуктов в оборудовании серии CP:

1) разработаны после самых ранних моделей продукта спецификации φ1400 мм и моделей спецификации φ3000 мм  , машина спецификации φ2000 мм  соединяет зазор для этих общих диаметров трубы/ резервуара в производственных отраслях;

2) Применимо для: для того, чтобы быть специфическим, эта модель из 3 оси 2000/12 предназначена для реализации на вырезанной с фиксированной длине и вырезанным отверстием на трубах, с макс. Φ2000 мм диаметром и длиной 12 м . Это не часто отобранная модель, которая принадлежит одному из продуктов -членов в семействе машины серии CP, на разрезании тепловых газовых труб плазмы и кислорода:

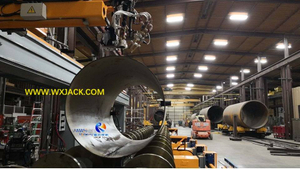

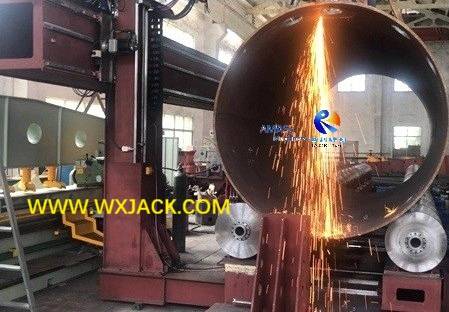

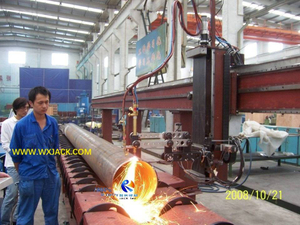

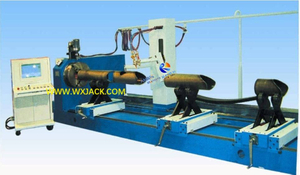

Кусок φ2000 мм углеродистой стальной трубы вырезали в wuxi -jack 3 Axis 2000/12 Машина для резки труб :   ( Рис.1 )

2. Эта модель из 3 машины Axis 2000/12 имеет аналогичную структуру, управление и работу с другими моделями. Разница в основном включает в себя ось управления и размеры частей и компонентов.

B. Анализ 3 оси и 5 оси на высокой эффективности теплового газа .

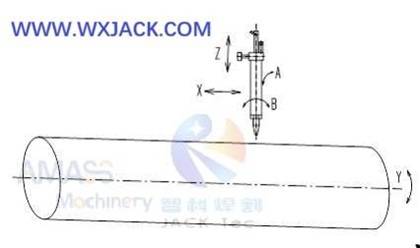

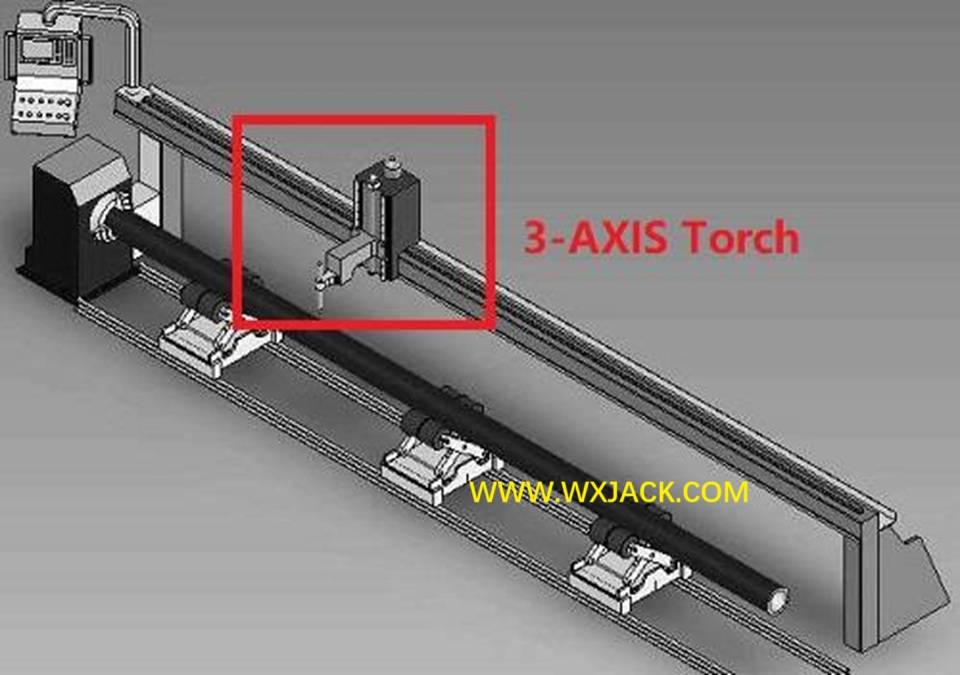

Ниже приведен эскиз, указывающий на 3 оси и 5 оси, приложенную в резки управляющей трубы ЧПУ:  ( Рис.2 )

1. Основное  различие между 3 осью и 5 оси с ЧПУ

Как можно найти сверху, это в основном лежит на:

1)    ось : режущая факельная траверна качается вдоль радиального направления трубы;

2)  Ось B : режущий факел продольный качание вдоль осевого направления трубы;

Эти 2 контролирующие оси предназначены для управления углом наклона режущего факела при создании наклонного болота и доступны только на 5 -оси и 7 моделях оси машины;

2. Основная 3 ось во всех моделях  резки трубной машины:

Для сравнения, эти 3 оси предназначены для фундаментального и незаменимых контролей, встроенных во все модели машины:

1)  горизонтальная ось x : режущая факела продольное перемещение в осевом направлении трубы;

2)  Возобновляемая ось Y :  ось вращающейся трубы;

3)  Вертикальная ось Z : эта ось контролируется с ЧПУ индивидуально в течение периода работы, а не взаимосвязана с другой осью машины;

Эти 3 оси выполняют основную задачу для режущей машины для перекрестки с ЧПУ теплового газа , оборудованная на всех моделях 3 оси, 5 оси и 7 -оси.

C. комплемент на модели 3 Оси 2000/12 Тепловой газ Высокоэффективная машина с ЧПУ -перекресткой с ЧПУ :

1.   Значение ' /12 ' В модели оборудования для вырезания труб с ЧПУ:

1) Здесь '/12 ' В машине модель подразумевает, что она может вырезать трубы заготовки макс. Длиной 12 м;

2) Это самая большая спецификация в стандартных моделях машины: остальные 2 стандартные дополнительные спецификации - ' /6 ' для длины 6 м и ' /9 ' для 9 м соответственно;

3) Эта спецификация может быть определена клиентами при выборе правильной конфигурации машины;

2. Будущее расширение на 3 Оси 2000/12 Тепловой трубной перекрестной машины с ЧПУ:

1) Для размеров труб заготовки от φ1500 мм до φ2000 мм модели из 5 оси и 7 оси приветствуются из -за способности скоси;

2) Таким образом, в Wuxi Jack проектирование и производство 3 модельной машины Oxis 2000/12 производится в форме модуля, которая рассматривается для удобства будущего расширения, в случае необходимости для требования клиентов.

D. Технические параметры 3 оси 2000/12 Высокоэффективные тепловые газы
