45 ° Филе сварка LHA Series H Луч

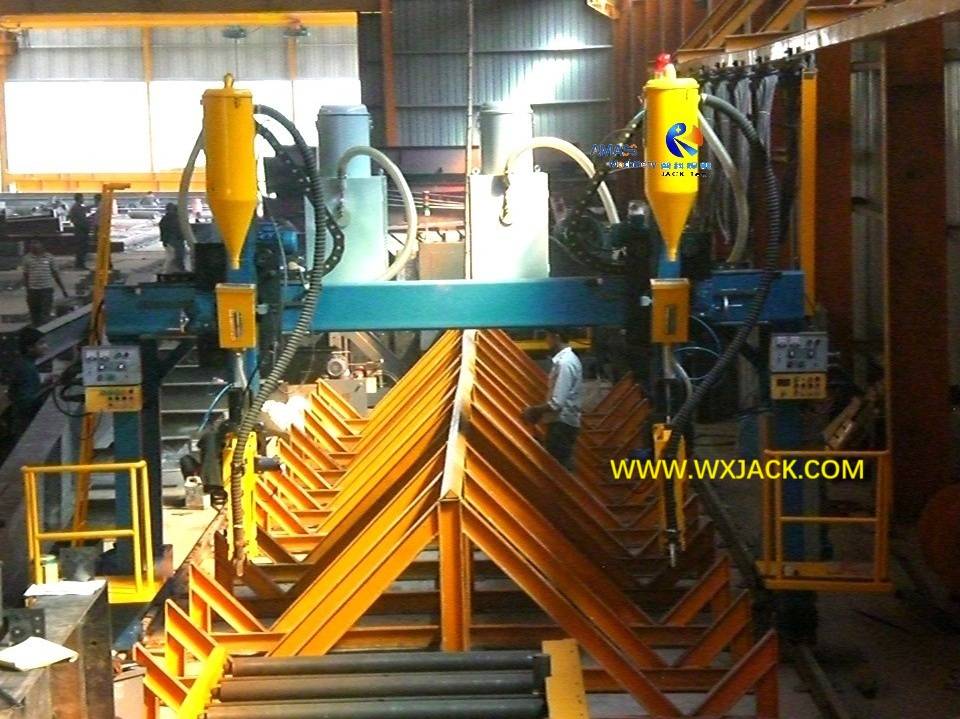

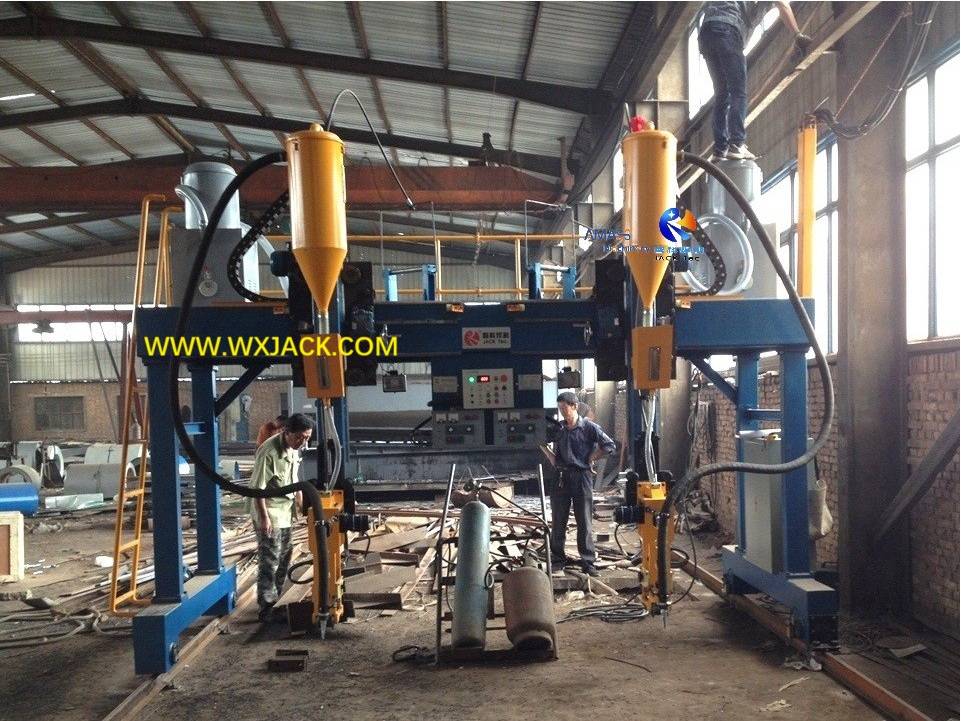

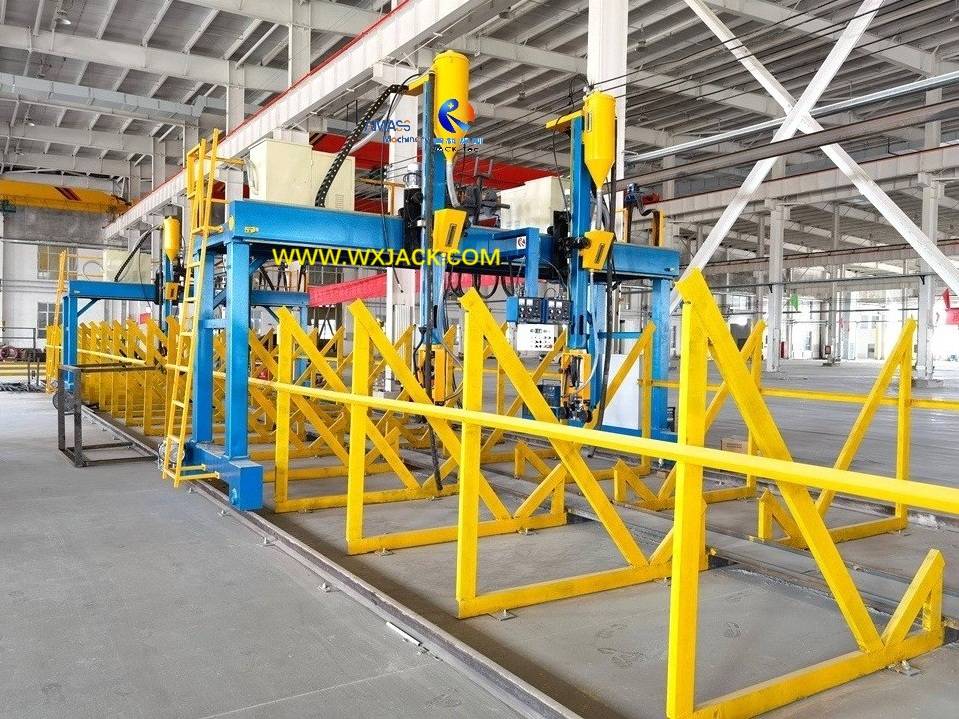

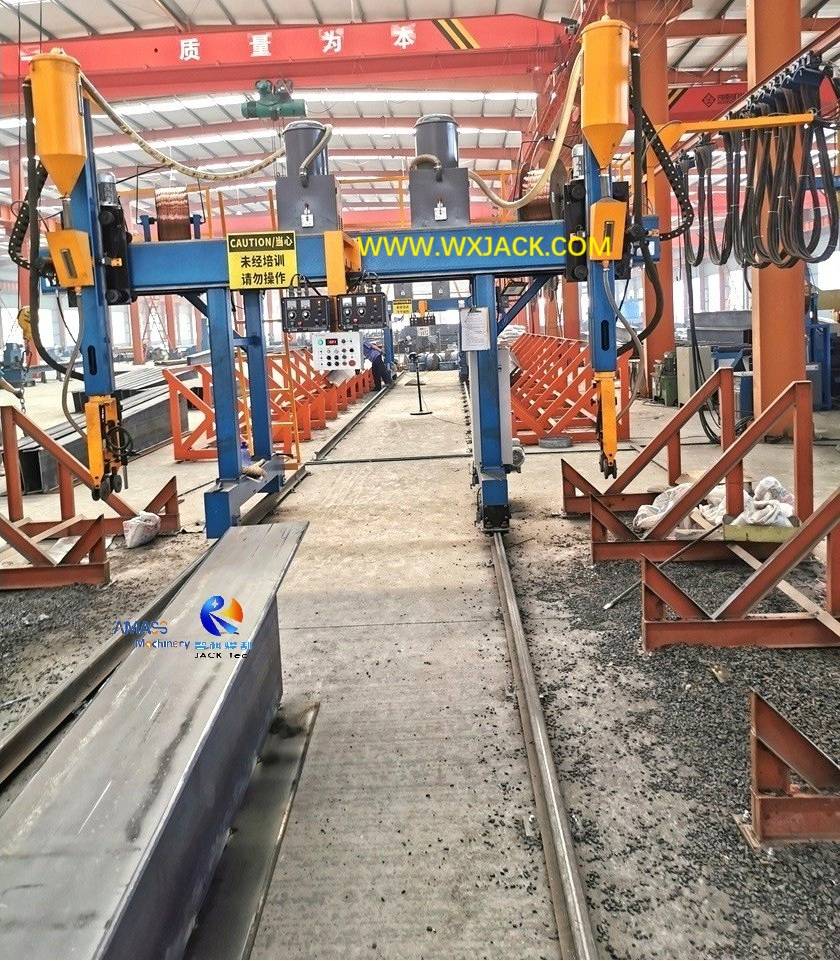

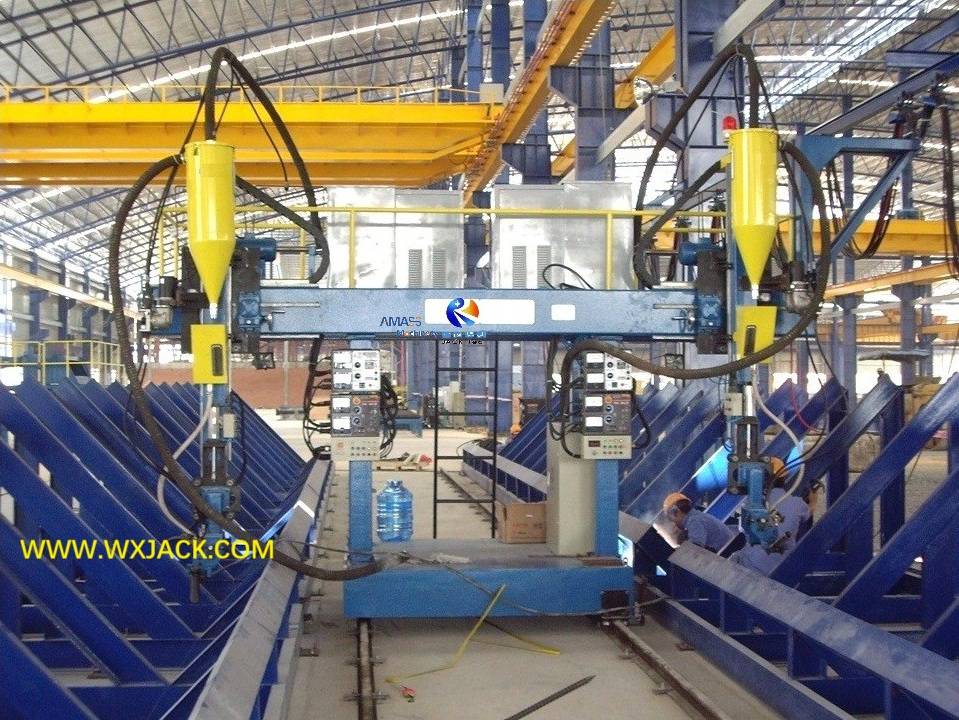

2 Основные структуры и расположение машины моделей LHA: существуют различия в определенной структуре и размере серии LHA Gantry H Beam Сварочной машины при практическом использовании. Прикрепленные фотографии, указанные на нескольких типичных моделях такого рода. Для эскиза на двух основных типах его структуры, применяемых в моделях LHA, проверьте ниже:

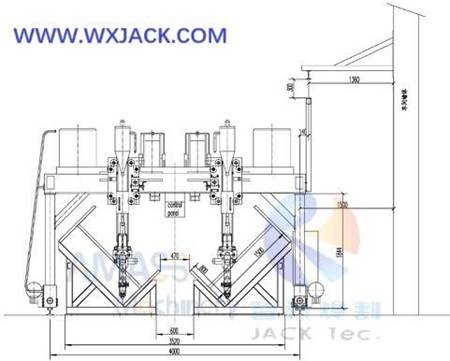

  Модели Lhaz: Оператор стоит в центре машины, один человек позаботится о сварке 2 кусков H Beam:  ( Рис.1 )

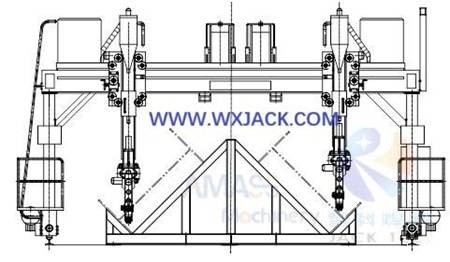

Модели LHAC: Операторы стоит на обеих сторонах, внешней машине, нужны два оператора, чтобы контролировать сварку 2 кусков H Beam индивидуально:  ( Рис.2 )

1. Пиловой пиковой источник питания в различных типах сварки сварки Gantry H:

1)  Важность: как представлено в этой категории продукта, H Beam Saw Machine является производственной машиной Hear H Beam в производственном процессе сварки H Beam, который влияет на качество HEM, производимого в наибольшей степени;

2) По этой причине источник пилы, который мы передаем на аутсорсинг для машины серии LHA , а также тип колонки LHC  и модель GANTRY TYP LHT TIP , имеют верхнюю часть в индустрии сварочного оборудования;

3) Два варианта на источнике пилы в  сварке H Beam:

С годами тестирования и валидации мы рекомендуем два варианта на источник пилы для использования в этой группе продукта для сварки H Beam:

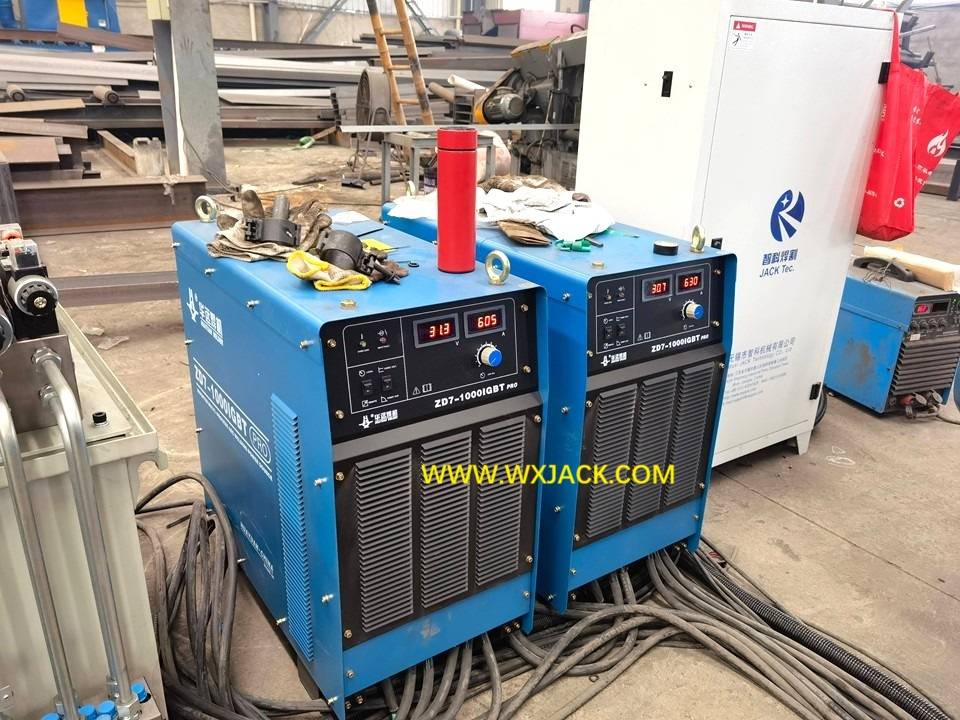

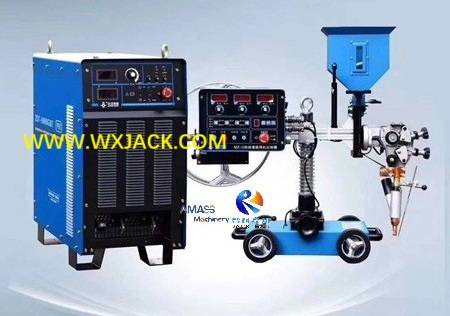

а)  Китайский бренд Huayuan ZD7-1000: ( рис.3 )

б) Бренд США Lincoln DC1000:   ( Рис.4 )

4) из которых китайский Huayuan обладает очень хорошей стоимостью. Он стабилен и согласован в обеспечении высокого уровня качества сварки, с разумной ценой на оборудование. В настоящее время Huayuan является одним из основных источников пилы, которые оборудованы в Wuxi Jack LHA/ LHT/ LHC серии Gantry H Beam Beam Mud Swarding Machine.

2. Пила питания в HEAM BEAR BUDED ARC WELRID MACHINE:

1) Функция пилы пилы в машине H Beak Saw:

A) Степень управления инвертором серии ZD7 Интегрированный источник питания функции может использоваться в диверсифицированном режиме сварки, включая автоматическую погруженную дуговую сварку, сварку электросвечения, сварку сварки и дуговую воздушную взмад;

б), кроме того, этот источник питания также имеет очень удовлетворительную доставку на однопроводную сварку DC и поверхность полосы;

2) Техническая характеристика пила -питания для сварочной машины Hi Beam Gantry:

а) Основной схемой управления этого источника пилы ZD7 является цепь инвертора IGBT. Он имеет сильные точки превосходной надежности, быстрого времени реакции и непревзойденной динамической характеристики;

б) источник питания ZD7 имеет возможность автоматически компенсировать потенциальный риск колебаний напряжения сетки, обеспечивающих стабильное и последовательное сжигание дуги во время операции сварки пилы, а также гарантировало хороший внешний вид и генерируемый сварки высокой интенсивности;

3)   Принцип работы пилы пилы в машине Gantry H Beam:

Интегрированная инверторная мощность серии ZD7 Интегрированная сварка питания использует основную цепь инвертора в качестве цикла управления, как показано ниже:

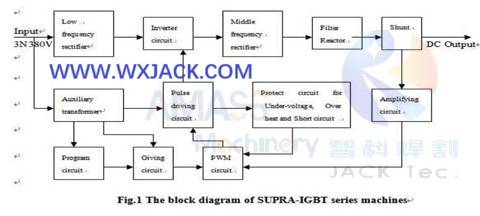

Принцип работы ZD7 Пил сварки питания: ( рис.5 )

а)  во время реализации пилы в машине Gantry H Beak Saw машины SAK трехфазной мощности переменного тока из утилиты семинара преобразуется в высокий ток постоянного тока 20 кГц после исправления через трехфазные выпрямители;

б)  с помощью инвертора IGBT этот высокочастотный ток постоянного тока будет инвертирован в высокочастотный ток переменного тока в качестве перехода;

c)  После этого этот инвертированный высокочастотный ток переменного тока снова будет исправлен обратно в ток постоянного тока: с непрерывным прохождением уменьшения напряжения в высокочастотном трансформаторе ток переменного тока снова исправляется в тип DC;

D)  этот ток постоянного тока затем фильтруется через цикл реакции и контролируется сигналом из текущей отрицательной обратной связи;

e) после усиления этот сигнал отрицательной обратной связи подается в инвертирующий интерфейс усилителя ошибки и проходит через ширину импульса, регулирующую интегрированную цепь;

f) к этому времени этот усиленный сигнал может контролировать время рабочего времени IGBT, и, следовательно, выпрямитель инвертора может получить необходимую внешнюю характеристику, чтобы получить ожидаемую производительность сварки LHA Gantry H Beam;

4) Для управления консоли источника пилы, используемого в машине Wuxi Jack LHA Model ，, пожалуйста, проверьте прикрепленное изображение и ниже:

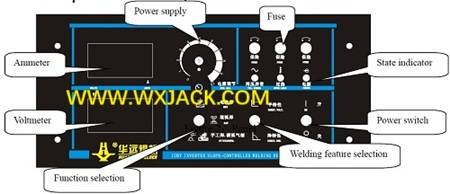

Панель консоли управления ZD7 пилы сварки питания: ( рис.5 )

3. Технические параметры серии LHA GANTRY H BEAD СВОЙСТВА:
