LHT T Type Высокая эффективность H Beam Beam Mud Mulced Arc Welding Machine

1. Работа модели LHT модели H лучевой сварной машины:

1) В качестве высокоэффективной стальной конструкции модель LHT имеет простую и интуитивно понятную работу. Как объяснено в предыдущих продуктах, операционная панель этой машины для лучевой пилы установки установлена ​​вместе с консолями управления источниками сварки питания на передней стороне луча Т -рамы. Пожалуйста, проверьте прикрепленное и ниже изображение:

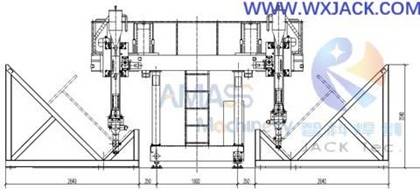

Механическая структура модельной машины LHT: ( рис.1 )

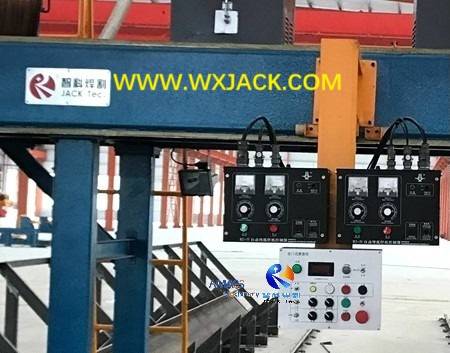

Операционная панель модельной машины LHT:  ( Рис.2 )

2)  Инициирование операции:  для того, как упоминалось ранее, все сварки Hi Beam, изготовленная Wuxi Jack, включая движущуюся структуру Gantry, LHT T Frame и модели конструкции столбцов LHC, все начинаются в способе ' One Button Start ', что означает, что нажатая кнопка «Консоль источника электроэнергии», как источники мощности, и саму машину LHT будут начаты для работы.

2. Операционная панель в сварке Gantry Gantry Lht I H :

Как иллюстрация, мы используем ниже панели LHA для введения в управление процессом пилы как для моделей LHT, так и для LHA, потому что LHT имеет идентичный дизайн на своей операционной панели как LHA:

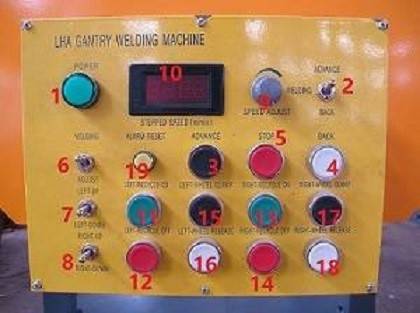

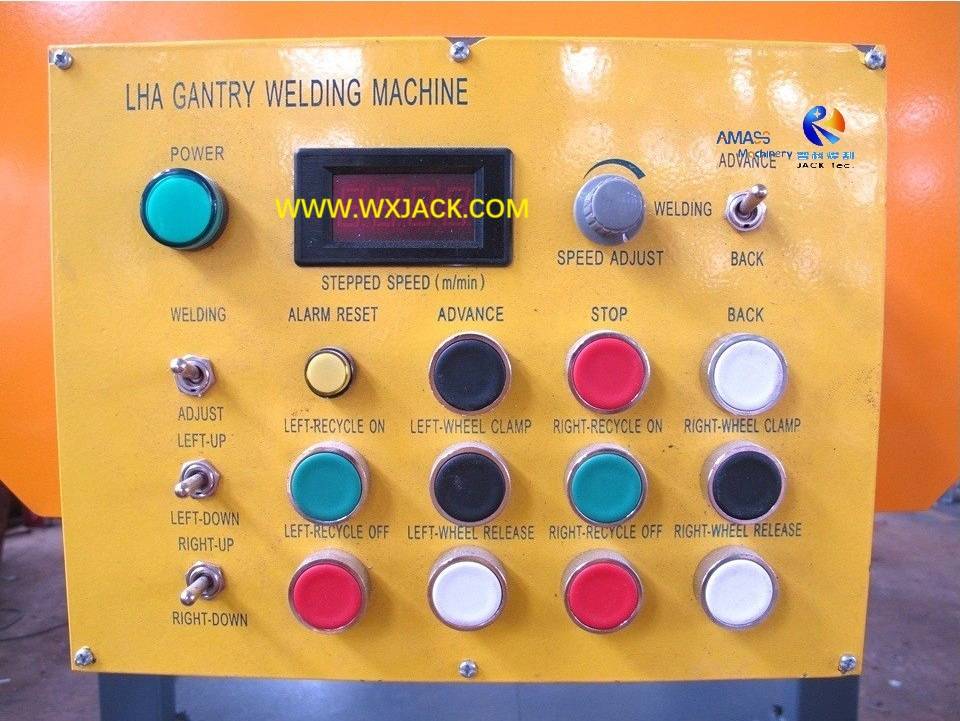

Операционная панель моделей Wuxi Jack Export LHT и LHA: ( Рис.3 )

Использование кнопки, переключения и лампы на рабочей панели:

1)  Сторонний индикатор цвета

2) Переключатель переключения 'Advance ' и 'Back ' : под сварочной рабочей режим, этот переключатель управляет направлением движения T рамки T вдоль рельсов. 'Advance ' предназначен для движения к концу H Beam, а 'Back ' - это возвращение к своей отправной точке;

3)  Black Color Pushtton 'Advance ' : сравнительно, это для управления направлением движения T рамки в режиме движения на холостом ходу машины. 'Advance ' относится к тому же направлению, что и в режиме сварки;

4) Белый цвет толкания 'назад ' : так же, как '3 ', это для управления направлением движения T рамы при перемещении на холостом ходу. 'Назад ' относится к тому же направлению, что и в режиме сварки;

5) Красный цвет толкателя 'Стоп ' : это для остановки сварочной машины модели LHT I H H Beam и его источника сварки;

6)  переключатель переключения 'Сварка ' и 'Регулировать ' : это для преобразования рабочего режима между сваркой и настройкой (или простоя) в течение рабочего периода;

7)  Переключатель переключения 'Left Up ' и 'Left Down ' : это для управления вертикальным движением левой сварки -факела (здесь 'Left ' означает, когда оператор стоит обратно в T -кадр). В сварке LHT I это направление движения приводится в движение двигателем, начинается и выключите с помощью этого переключателя;

8)  Переключатель переключения 'Прямо вверх ' и 'Прямо вниз ' : это имеет то же значение и использование, что и '7 ', для правого сварки сварки;

9)  Ручка 'Скорость регулировки ' : это для регулировки скорости сварки лучевой машины LHT H в диапазоне 0,24 ~ 2,4 м/мин . Он контролируется и реализуется с помощью потенциометра, соединенного с инвертором;

10) Цифровой дисплей : это для демонстрации скорости сварки в режиме реального времени;

11)  Blue Color Pushtton 'Левая переработка на ' : это для начала на пилую сварку сварки и утилизацию сварки LHT I Beam с легкой стороной. Как было представлено, модель LHA, машина LHT и модели LHC - все это интегрируют управление аутсорсинговыми компонентами в машинную панель;

12)  Красный цвет толкателя 'левый утилизация ' : это играет противоположную функцию '11 ', чтобы отключить левую сторону пилы сварки для восстановления и рециркуляции;

13)  Blue Color Pushtton 'Правая утилизация на ' : то же самое, что '11 ', для начала правой стороны пилы сварки для восстановления и утилизации модуля LHT I Beam Saw Machine;

14)  Красная кноптка 'Право утилизация ' : так же, как '12 ', для отключения правой стороны пилы для переживания и утилизации сварки;

15)  Черный цвет толкателя 'Зажимая левого колеса ' : это для управления механическим блок трассировки сварки в левой стороне машины модели LHT. Как представлено, в нижней части каждого набора отслеживания есть контрольный ролик. С его зажимом подразделение начинает свою работу;

16)  белого цвета толкателя 'Выпуск левого колеса ' : это противоречит '15 ', для освобождения управляющего ролика и остановки работы дуговой трассировки с левой стороны;

17)  Черный цвет толкателя 'Правый зажим правого колеса ' : так же, как '15 ', для запуска на правой боковой сварке сварки;

18)  Белый цвет толкателя 'Выпуск правого колеса ' : так же, как '17 ', для выпуска управляющего ролика и остановки правой боковой дуги;

19)  Желтый цвет лампы 'Сброс будильника ' : Когда выпущен тревога , эта лампа включает.

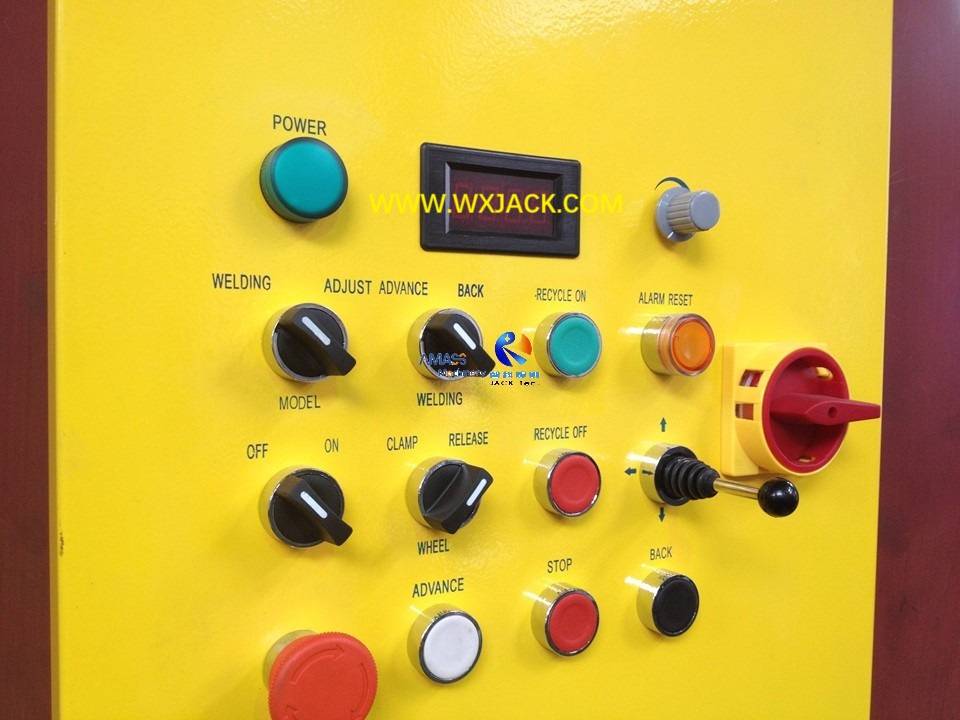

В качестве резюме, Pushttons, переключатели, лампы на панели LHC Column Style H Beam Gaintry Gabsing Machine имеют то же значение и цель, что и у LHT & LHA I Beam Weling Machine. Пожалуйста, проверьте прикрепленное изображение для операционной панели LHC.

3. Технические параметры LHT Gantry I Beam Saw Machine:
