1. Эта модель направлена на резку и изготовление канавки в трубках большого диаметра с сравнительно короткой длиной (самый длинный - 6000 мм);
2. Возможности канавки в этой модели 5 оси такая же, как 7000 мм крупномасштабная машина для резки управляющей трубы с ЧПУ;
Резка и скопление с , в wuxi -разъеме 5 разрезанием пламени оси /7 оси 3000 мм крупномасштабное плазменное кислородное топливо .
3. Между тем, 5 -модельная машина 5 оси рекомендуется использовать для резки труб заготовки с одинаковыми диаметрами (имел лучший диаметр) в рамках рабочего цикла. В следующем сегменте будет объяснение, почему мы предлагаем это;
4. В краткосрочной перспективе 5000/6 модели Flame and Plasma Большой Model Flame и Plasma Model - еще один брат -продукт 5 модели оси 3000/12 , с половиной допустимой длины резания трубы.
Почему важно сохранить небольшие изменения или без изменений на диаметрах трубы,

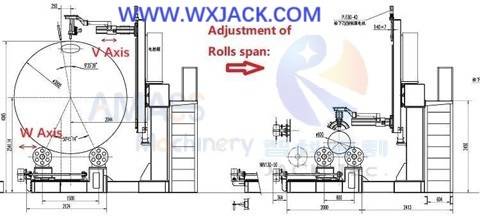

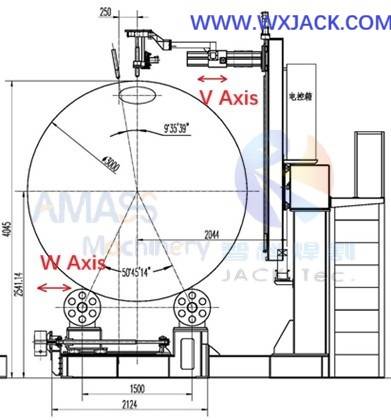

1. Приведенная ниже иллюстрация дает графическое объяснение об изменении диаметра трубы и соответствующем изменении роликового пролета трения, в машине режущей трубы Wuxi Gack CNC : ( Рис.2 )
Как можно наблюдать из вышеперечисленного, для трубы большого диаметра до φ3000 мм без:
1) ось V для контроля бокового движения режущего факела;
2) и ось W для управления поворотными рулонами, перемещенными вдоль радиального направления трубы;
3. Относительно сложно, чтобы машина контролировала положение резки в этом направлении, что подходит для различных диаметров трубы, особенно переключаясь между трубами с изменением диаметра. Например, машина сначала разрезала трубу диаметром φ1000 мм, затем вырежьте трубу диаметром φ3000 мм.
В заменителях оси v и оси W, когда необходимо переключить между трубами заготовки, должна быть некоторая регулировочная задача в резки управляющей трубы с ЧПУ:
1. Пролет из 2 наборов поворотных рулонов, поддерживающих трубу, необходимо отрегулировать с помощью болта: ( Рис.3 )
В механической раме машины вспомогательный слой состоят из поворотных рулонов, изготовленных в 2 класса 0 ~ 1500 м, а также 1500 ~ 3000 мм, что переключается с болтами;
2. Что касается расстояния удлинения режущего факела вдоль радиального направления трубы, так же, как и для поворотных рулонов, оно также превращается в 2 класса стационарных соответственно.

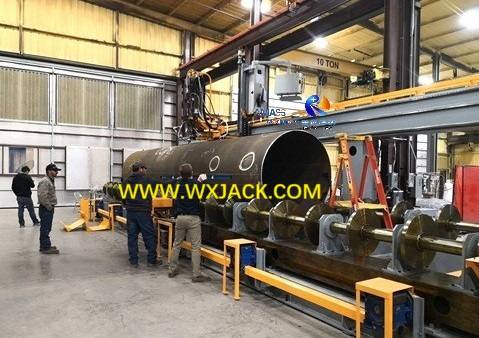

2 массива поддерживающих поворотных рулонов в wuxi -jack 5 оси / 7 Осиномасштабной машины для перекрестки труб с ЧПУ: ( Рис.4 )
3. В целом, крупномасштабная модельная машина 5000 мм 5000 мм более применима для резки и скопления больших труб постоянного диаметра или, по крайней мере, никакой большой разницы;
4. Для клиентов, которым необходимо обрабатывать трубы диаметром от φ600 мм до больших, как φ3000 мм, с целью удобной работы и точного управления операцией разрезания трубы 7 -й модельный аппарат 7 оси является более подходящим выбором.
Модель Технический параметр | 5 оси CNC-CP 3000/6 Крупномасштабное кислородное топливо в плазме Механичная режущая труба с ЧПУ |
Диапазон диаметра труб (мм) | 600 ~ 3000 |
Максимум Длина трубы (мм) | 6000 |
Толщина трубы (мм) | 6 ~ 100 мм для резки пламени 3 ~ 25 мм для резки плазмы |
Скорость резки | 200–800 мм/мин. для резки пламени Около 200 ~ 2000 мм/мин. для резки плазмы (На основе толщины трубы и мощности плазмы) |
Ось управления ЧПУ | 5 оси x/ y/ z/ a/ b X Ось: для расположения вдоль направления длины трубы; Y ось: для управления вращающимися трубкой; Z ось: подгонка для изменения диаметра трубы; Ось: для управления наклоном режущего факела вдоль радиуса трубы; B Ось: для управления наклоном режущего факела по длине трубы |
