Сверхмощная полная функциональная машина с ЧПУ перекрестка

A. Формирование и целевой рынок для 7 оси 3000/6 Большого размера плазма плазменная труба с ЧПУ

1. Образование 7 оси 3000/6 Большого размера

1) То же , что и 7 оси 3000/9, модель 7 оси 3000/6 также является производным продуктом 7 оси 3000/12 Большого размера .

2)   Другие спецификации и параметры 2 моделей аналогичны;

2. Целевой рынок 7 оси 3000/6 плазменная плазма Плазма Плазма Плазская перекрестная перекрестка оборудование:

1) Некоторые из клиентов производят резервуары большого диаметра с относительно короткой длиной. К этому времени эта модельная машина 7 оси 3000/6 является идеальным выбором: она отвечает требованию на разрезании и скостноме большого размера, с очевидной более низкой цитатой на машине;

2) В любом случае, при производственной стоимости серии CP Series Flame Plasma Plasma Cnc Cutcection Machine , на 50% меньше длины трубы и, следовательно, длина машины означает не менее 20% ~ 3 0% снижение общей цены машины. Потому что компоненты и сборки механической системы занимают довольно процент, в общей стоимости машины;

3) Итак, давайте проведем краткий обзор по механической системе этой машины большого размера на перекрестке трубы, как показано ниже.

B. Механическая система 7 оси 3000/6 Большого размера плазменная плазма Плазмовая машина с ЧПУ

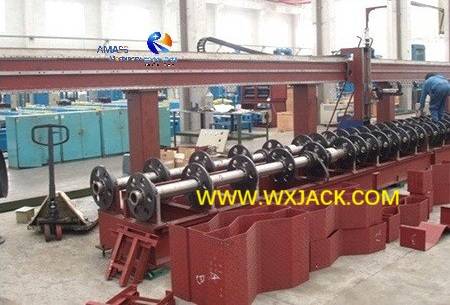

1. Ниже представлена ​​механическая рама набора из 3000/6  машины большого размера в производстве на объекте Wuxi Jack:  ( Рис.1 )

2.   Механическая основная рама крупного размера машины для резки труб:

На фотографии выше мы видим это, у   него  есть 2 основных единица:

1) продольная механическая рама, установленная с направлением длины трубы, точный линейный гидеров для руководства движением режущего факела, вместе с передачей передачи и стойки;

2) набор труб на заготовке и вращение роликов трения;

3. Сверху мы можем обнаружить, что производственная стоимость обоих вышеупомянутых единиц находится прямо пропорциональна длине трубы, и, следовательно, модель машины: / 12/ 9 / 6...

4. Это причина, по которой мы имеем подразделение на моделях серии CP плазменной плазменной машины для резки труб в классах трубы.

C. Точный скосчик в плазменной плазменной перекрестной режущей трубной трубке :

1. Расширенное программное обеспечение - не единственное техническое знание, как гарантировать успешное запуск резки труб;

2. Аппаратные манипуляторы  машины для резки труб с ЧПУ:

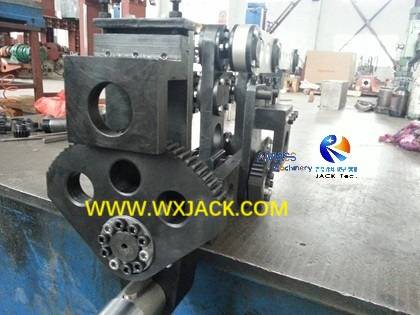

Это также ключевая рабочая часть, чтобы убедиться, что оказание эффекта сшивания высокого стандарта:   ( рис.2 )

1) Как можно наблюдать с приведенной выше фотографии, все канавки в машине соединены вместе с помощью подшипников, которые имеют небольшой зазор и высокую точность;

2) Кроме того, осевая фиксация этих подшипников реализуется с помощью группы круглых орехов небольших размеров, избегая потенциального риска ухудшения точности, что может быть вызвано зазором после долгосрочного запуска пламени и резки контрольной трубы с ЧПУ плазмы;

3) Кроме того, 2 набора системы сервопривода из канавки, которые являются принудительным единицей оси и оси B, собираются с точной парой передач и сценочным кустарником. Таким образом, нет разрешения, влияющего на точность готового канавки;

4) Окончательная сборка полного набора машины гарантирует, что зазоры общепринятия передачи регулируют;

3. Все эти меры оптимизации, принятые при проектировании и изготовлении машины для резки труб с ЧПУ, с целью полностью гарантирования его точности резки: даже после долгого использования машины не произошло дефекта, таких как дрожь, что может повлиять на сглаживание и точность резки kerf;

3 . ​ ​

1)  Суммируя, эта 7 -оси большая машина с ЧПУ может выполнять резки трубки и насыщенные задания в самой высокой степени сложной и точности;

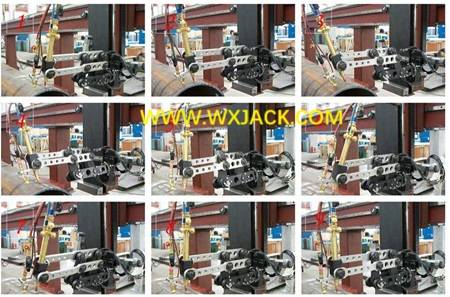

2)   В качестве примера, ниже приведен снимок 9 кадров , записывающих в типичном процессе резки и скостного отверстия, в моделях Wuxi Jack 7 и 5 моделей оси :  ( Рис.3 )

D. Технические параметры 7 оси 3000/6 плазма плазмы большого размера
