Возможность плоского фрезерования SXBJ-6 Станок для фрезерования кромок листового металла

штат:
Количество:

А.      Функция двухголовочного фрезерного станка SXBJ-6 для обработки кромок листового металла:

1.       Этот станок для снятия фаски с пластин предназначен для изготовления сварочных канавок на краях листового металла под различными заданными формами и углами;

Эскиз общих видимых канавок, доступных для обработки на станке для снятия кромок модели SXBJ: (Рисунок 1)

Машина для снятия кромок Fig1

2.       Угол фрезерования на станке для снятия кромок с пластин SXBJ-6:

1)       Одна часть его фрезерной головки имеет угол фрезерования от 0 ° до 90 ° для обработки канавок верхней кромки, что подразумевает фрезерование от прямой кромки до плоской кромки с помощью этого станка для снятия кромок:

а)       Фрезерование прямой кромки 0° на фрезерном станке Wuxi JACK для изготовления канавок: (Рис.2)

Рис. 2. Фрезерный станок для обработки кромок листового металла 2.

б)      Фрезерование плоских кромок 89° на фрезерном станке Wuxi JACK для изготовления канавок: (Рис.3)

Рис. 3. Фрезерный станок для кромок листов 165

2)       Вторая часть фрезерной головки имеет угол фрезерования -45° ~ 0° для обработки нижней кромки:

Фрезерование кромок с наклоном -45° на фрезерном станке Wuxi JACK для обработки кромок листового металла: (Рис.4)

Рис. 4. Фрезерный станок для кромок листов 115

3.       Заготовки, применимые для фрезерного станка SXBJ-6 для изготовления канавок:

1)       Материалы из листового металла Крышка с фрезерованной кромкой: Углеродистая сталь, Легированная сталь, Нержавеющая сталь.Соответствующее лезвие облицовщика должно быть изготовлено из другого материала;

2)       Макс.Спецификации углеродистой стали для этого кромкофрезерного станка: Толщина 50 мм, длина 6000 мм и ширина 2200 мм.Соответственно макс.вес составляет около 5,5 тонн.



Б.       Структура и технические особенности фрезерного станка SXBJ-6 для изготовления канавок

1.       Механическая рама станка для снятия кромок пластин SXBJ-6:

1)       Механический основной корпус Краевой фрезерный станок состоит из двух секций: верхней секции прижимной балки и нижней секции рабочего стола и базовой станины;

2)       Станина фрезерного станка для кромок имеет сварочную структуру, которая отжигается посредством высокотемпературного отпуска.Таким образом, он имеет хорошие характеристики стабильного размера, небольшой деформации и плавной работы;

3)       Механическая основная рама кромкофрезерного станка SXBJ-6: (Рис.5)

Рис.5 Станок для фрезерования кромок листового металла 43

2.       Движение фрезерной головки станка для снятия кромок с пластин SXBJ-6:

1)       Каждая часть фрезерного станка установлена ​​на наборе подвижной каретки, которая установлена ​​на механическом основании станка. Фрезерный станок с двойной головкой;

2)       Поперечное сечение подвижной тележки имеет форму внутренней полой трапеции, внутрь которой помещен приводной двигатель;

3)       Движение подвижной каретки во время работы этого станка для снятия фаски с пластин управляется двумя линейными направляющими и передается с помощью стойки;

4)       Две части подвижной каретки устанавливаются на механическое основание станка для снятия кромок с пластин для изготовления канавок: (Рис.6)

Фрезерный станок для кромок пластин Fig6

3.       Фрезерная головка станка для обработки кромок SXBJ-6:

1)       Две фрезерные головки мощностью 7,5 кВт производятся профессиональным поставщиком из материкового Китая;

2)       Обороты шпинделя имеют 6 опциональных вариантов, которые регулируются с помощью ручного поворотного рычага;

3)       С различным материалом облицовки, различные материалы, такие как углеродистая сталь, легированная сталь, нержавеющая сталь, могут быть скошены в ходе 6 м. Фрезерный станок для кромок обычного размера;

4)       Мы устанавливаем одну часть стандартного облицовочного блока диаметром 200 мм и одну часть диаметром 250 мм на машине для снятия фаски с пластин;

5)       Фрезерная головка мощностью 7,5 кВт, оснащенная станком для фрезерования кромок пластин SXBJ-6: (Рис.7)

Фрезерный станок для кромок пластин Fig7


4.       Рабочее действие фрезерной головки станка для фрезерования кромок листового металла SXBJ-6:

Каждая из фрезерных головок имеет 4 степени свободы во время работы станка для снятия кромок:

1)       Вверх и вниз, под моторным приводом;

2)       Движение вдоль стальной пластины или рабочего стола станка для снятия кромок с канавок под действием двигателя;

3)       Вперед и назад для регулировки хода подачи и глубины фрезерования, под ручным червячным редуктором, управляемым счетчиком, для точного управления краевым фрезерным станком;

4)       Качели для управления углом фрезерования;

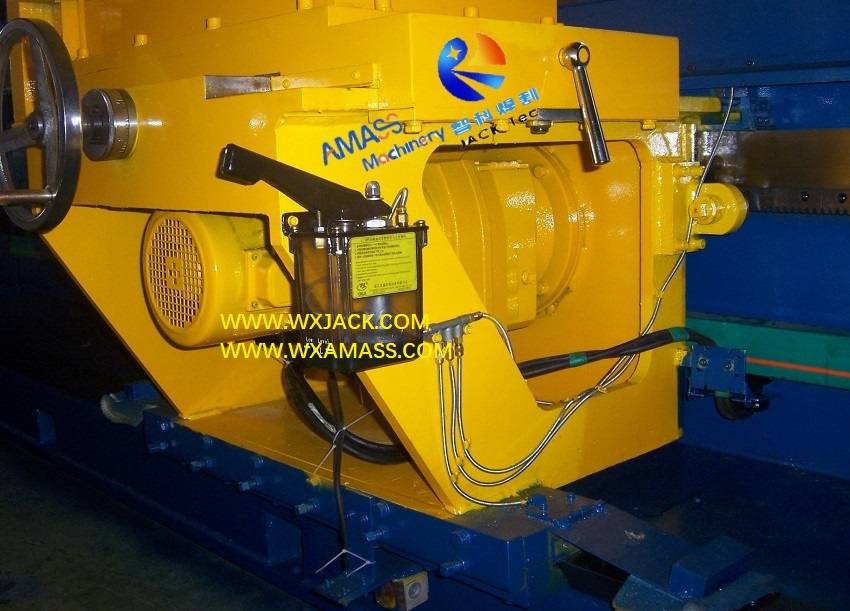

Ручной червячный редуктор и счетчик для управления подачей вперед фрезерной головки на станке для фрезерования кромок пластин: (Рис.8)

Фрезерный станок для кромок пластин Fig8

5.       Вспомогательные функциональные блоки станка SXBJ-6 для обработки кромок листового металла:

1)     Ручной смазочный насос установлен на фрезерном узле станка для снятия кромок: около 10 капель смазочного масла капают на верхний и нижний рельсы в течение 1 минуты, обеспечивая постоянную смазочную пленку на поверхности рельсов;

2)     Кроме того, из-за небольшого объема масла, потребляемого во время работы станка для фрезерования кромок пластин, рабочий пол станка для фрезерования кромок листов не будет загрязнен;

3)     На стороне подачи станка для снятия фаски с пластин имеется 1 комплект подающих стоек.На стойке установлены ролики, которые помогают легко подавать заготовку в позицию прессования.



С.      Технические параметры фрезерного станка для обработки кромок листового металла SXBJ-6:

Нет.

Параметр

Ценность

Примечание

1

Максимум.длина пластины   обработано за один проход

6000мм


2

Толщина пластины

6-50мм


3

Расстояние от упаковки до рабочего стола

100мм


4

Угол фрезерования

Верхний фрезерный агрегат

от 0° до +85°

Угол регулируется вручную

Подфрезерный агрегат

от 0° до -45°

5

Модель фрезерной головки

В станке для фрезерования кромок пластин

HT750

Сделано в Китае

6

Мощность и обороты фрезерной головки

7,5 кВт, 1440 об/мин


7

Диаметр облицовочной пластины

Д=Ø125-Ø250мм

Блок облицовки Ø200 по умолчанию

8

об/мин шпинделя

75-420 об/мин

6 классов регулируются маховиком

9

Скорость фрезерования станка для снятия кромок

0,15-1 м/мин

ЧРП

10

Мощность фрезерного двигателя

2,2 кВт

Инверторный двигатель

11

Холостой ход

v=4м/мин


12

Гидравлическая мощность

Машина для снятия фаски с пластин

5,5 кВт


13

Гидравлический пресс Домкрат

11 комплектов

Расстояние 600мм

14

Ракетка для поддержки заготовки

1 комплект

Всего 7 шт.

15

Длина опорной ракетки заготовки

1100мм

По ширине плиты

16

Мощность питания

380В, 50Гц, 3П





на:
под:
