7-осевая машина 2500/12 Пламя и плазма.

A. Сбросьте положения и применения 7 Оси 2500/12 .

1. С точки зрения общей размерности, сложности управления и общей стоимости инвестиций, эта модель из 7 оси 2500/12 Машина с ЧПУ для среза, вторая только для 7 модели оси 3000/12;

2. Разница между двумя моделями заключается в макс. Вариация диаметра применимых заготовков: φ2500 мм по сравнению с φ3000 мм :

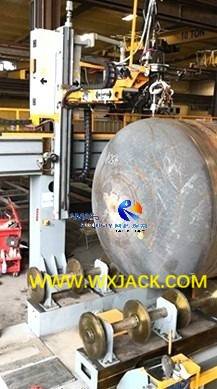

Такая разница в диаметрах трубы заготовки отражается в боковом виде, на высоте и разнице в рабочем ходу режущего факела на большой машине:   ( Рис.1 )

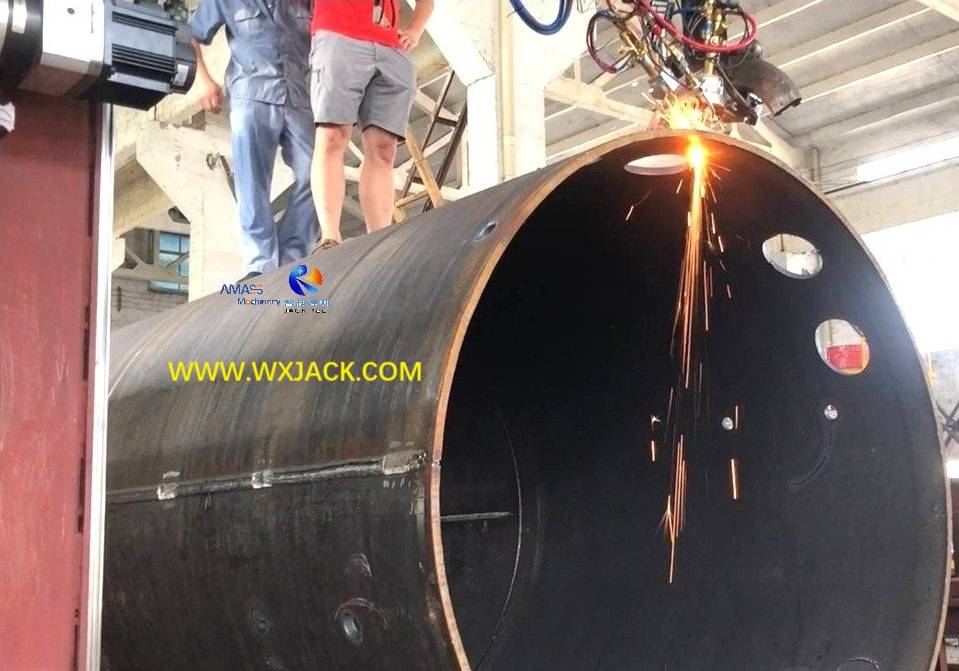

3. Резюме на 7 оси 2500/12 Большая машина для перекрестки труб с ЧПУ:

1)    Машино -природа: принадлежит отделению группы плазменного и кислородного топлива на трубах, контролируемой с ЧПУ;

2)   Применимые трубы: используется для резки и сочетания на металлических трубах/ резервуарах диаметром до φ2500 мм по длине макс. 12м;

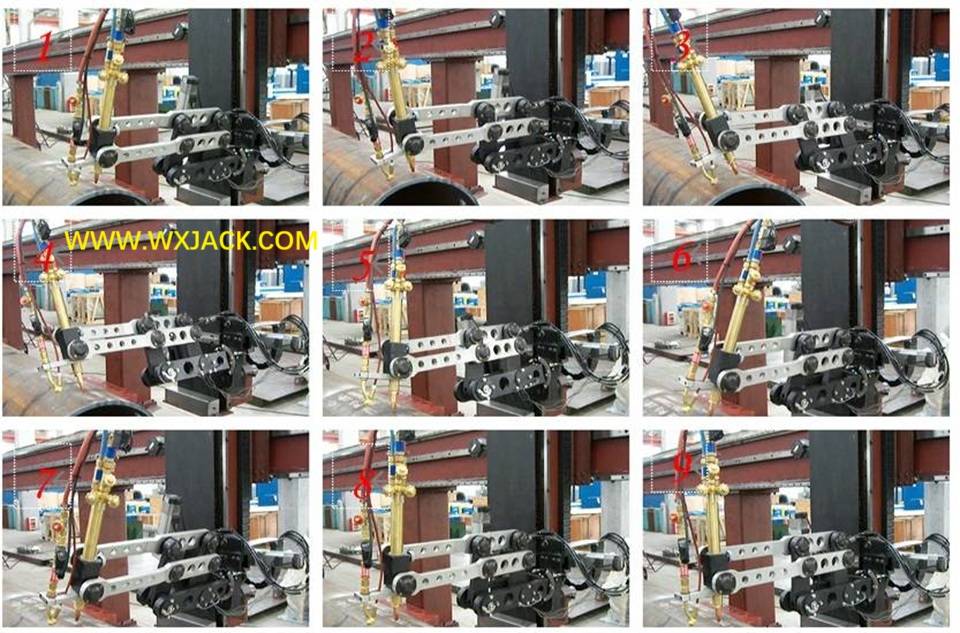

3)   Ось управления: с 7 управляемой 7 оси ( x / y / z / a / b / v / w ) эта машина для пересечения труб с ЧПУ большого размера обеспечивает эффект резки и счивания в наиболее точном, точном, последовательном и удобном для пользователя способ.

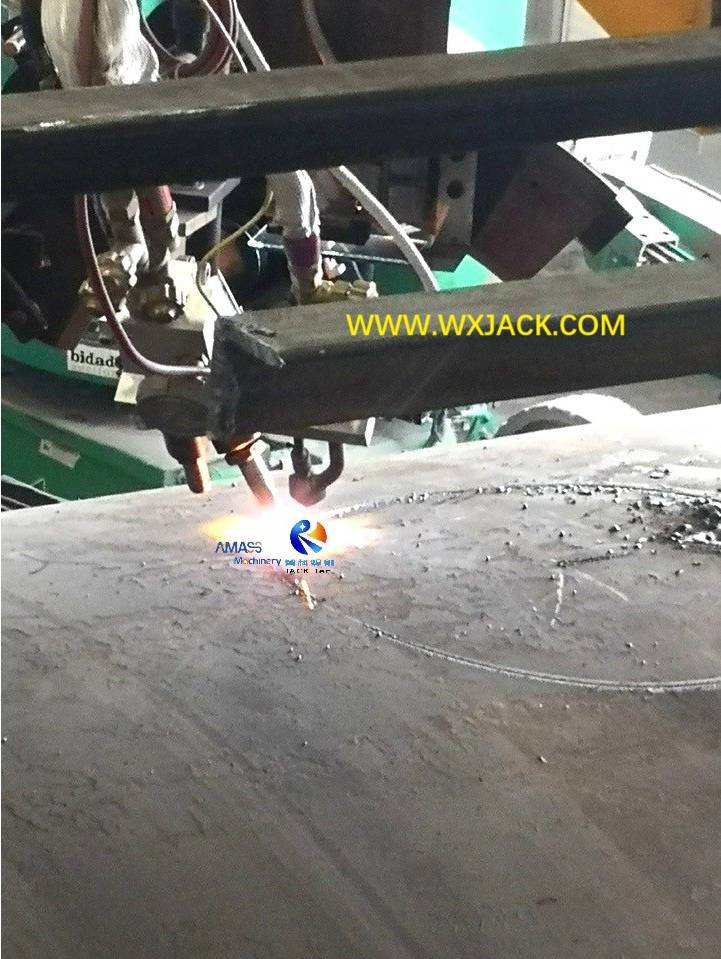

B. Механическая система из 7 оси 2500/9 пламени и плазменной машины для резки труб с ЧПУ :

1. Важность механической системы в машине перекрестной перекрестки с ЧПУ:

1) Механическая система является основным корпусом оборудования, которое является основой для выполнения всех слабых задач и рабочих мест;

2) для удовлетворения спроса на точность на резку труб и сборку, обозначенную на этой 7 -то управляющей машине, помимо передового аппаратного оборудования промышленного компьютера, которое мы обсуждали в разделе продукта ' 7 Oxis 2500/9 Heavy Duty Model ', сложное программное обеспечение для управления, а также связь между элементами в оборудовании, машинная механическая система также имеет специальную регламентирование проектирования и контроля, особенно для выполнения больших размеров трубных рабочих заданий;

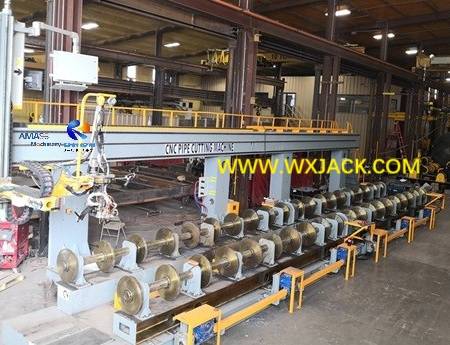

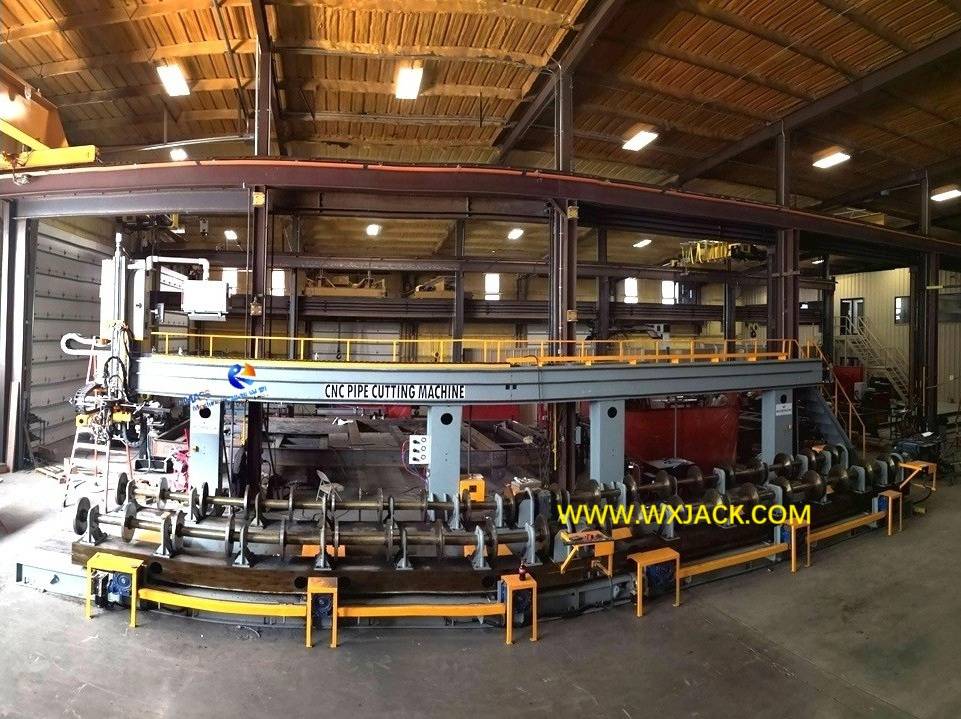

2. Ингеничная конструкция в механической системе крупной машины для перекрестки труб с ЧПУ:  ( Рис.2 )

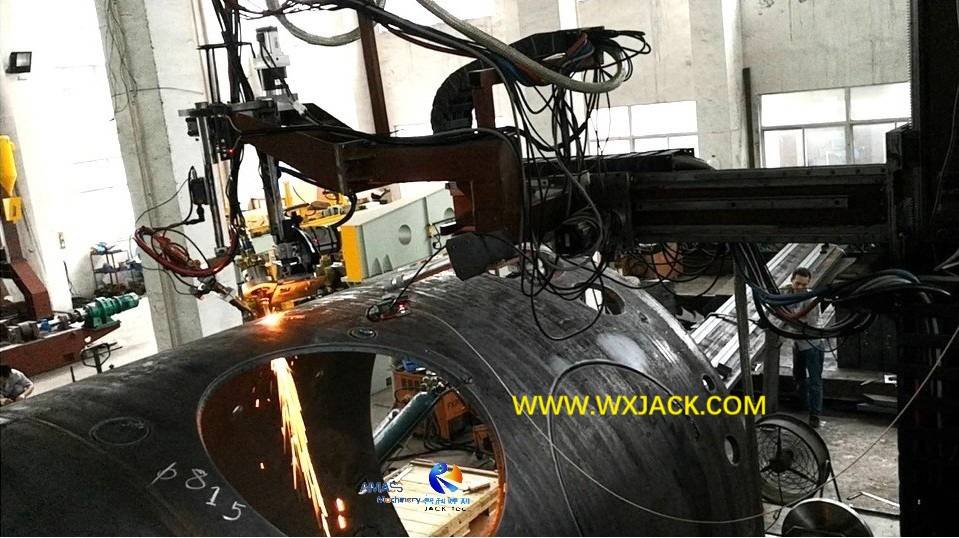

1)   В машине серии CP Wuxi CP на резки управляющей трубы CNC вращение трубы заготовки (управление оси Y) приводится в движение 4 наборами сервопривода и высокой точностью в фазе, что удручает отрицательный эффект, вызванный инерцией вращения трубы;

2) Машина для резки труб с ЧПУ установлена ​​с помощью обнаружения подразделения против вращения трубы, собирая данные обратной связи, передаваемые обратно на промышленный компьютер для сравнения и анализа, формируя контроль за закрытым циклом, во время критической работы резки и сшивания;

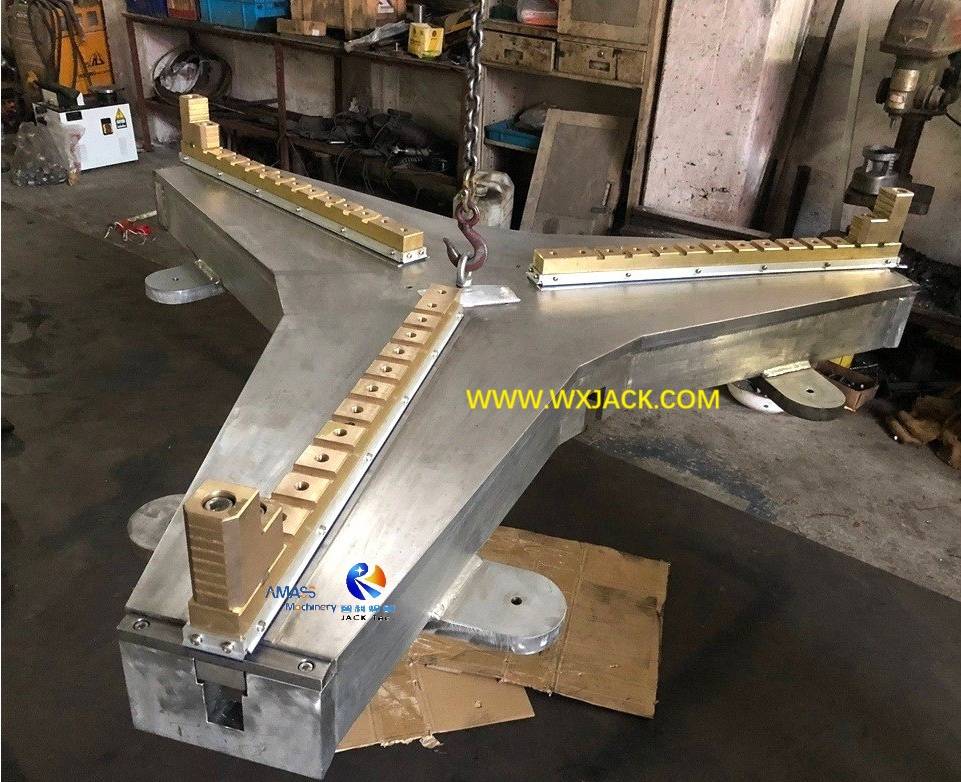

3) На одной стороне машинного слоя есть один набор крыльев, с целью устранения осевого дрейфа вращения трубы;

4) Показано, как показано ниже, для двух наборов поворотных рулонов, поддерживающих трубу заготовки, ее пролет манипулируется 6 наборами механических единиц, приводимых в движение сервоприводом. Это управление осью W, в этой 7 -осиной машине перекрестной режущей трубы:

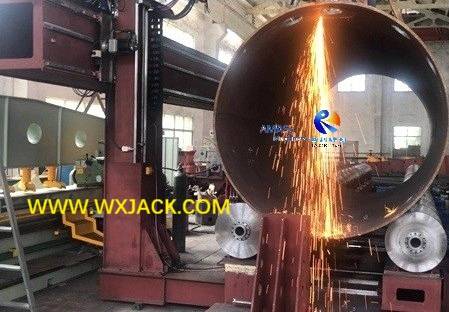

3 линии роликов трения, служащих в качестве опоры на больших трубах, для его работы: ( Рис.3 )

3. В общей сложности интеграция механической системы с системой управления составляет интегральную сущность передового метода, гарантируя высокую точность 7 -оси в плазменной кислородной топливной трубе.

C. Технические параметры 7 оси 2500/12 Большого размера
