7-осевая машина 3000/12 Пламя и плазма

A. Уникальность 7 оси 3000/12 Сверхмощный окси-топливный плазменный компьютер с ЧПУ:

1. Применение: 70/12 пламя и плазменная труба с ЧПУ  .

2. Технические особенности CNC-CP3000/12 модели модели тяжелой машины с ЧПУ перекрестки труб с ЧПУ:

1) Заготовка: производит наибольший размер труб по диаметру и длине: диаметр до 3000 мм , длину до 12 м и толщина стенки трубы до 100 мм;

2) Ось управления ЧПУ: Система электрического управления машиной имеет сложную 7 оси.

B. Проблема с разработкой 7 оси 3000/12 Сверхмощный оксигровый топливный топливо плазменные трубы с ЧПУ

1. Технология управления на 7 -оси с ЧПУ

 Очень сложный, который включает в себя современные методы:

1) аппаратное обеспечение промышленной компьютерной интегрированной схемы;

2) программное обеспечение управляющей операционной программы и операционной системы;

3) гениальная и прочная механическая структура большой машины;

4) связь между системой резки и системой управления;

2. Наша сила: в китайской промышленности мало компаний, которые обладают реальными возможностями для разработки и производства такого рода передовой машины на управлении ЧПУ, режут тяжелые трубы, а Wuxi Jack является ведущей компанией в этой области;

3   . С тех пор этот набор из 7 оси 3000/12  тяжелой машины работает в очень хорошем состоянии на сайте клиента.

C.  7 Ось ЧПУ в сверхмощной машине для перекрестки с ЧПУ .

1. Мы ввели определение 5 оси: оси x / y / z / a / b , ее управляющее действие, в разделе продукта ' 5 Оси 3000/12 Сверхмощная модель ';

2. Ось v и ось W в машине режущей трубы с 7  ЧПУ :

На основе 5 оси дополнительные 2 оси в модели 7 оси по сравнению с аналогом в модели 5 оси см.

1) Движение режущего факела вдоль радиального направления трубы:     v оси

2) Движение поворотных рулонов вдоль радиального направления трубы:    W оси (для регулировки расстояния 2 наборов роликов);

3. Здесь мы отмечаем, что поворотные рулоны для удержания трубы, над которой работает ось W, в логике управления 7 оси CNC M Achine работает в аналогичном принципе работы, как и сварки роликового слоя;

4. Эскиз на оси V и W ось W протяженной  режущей машины с ЧПУ:

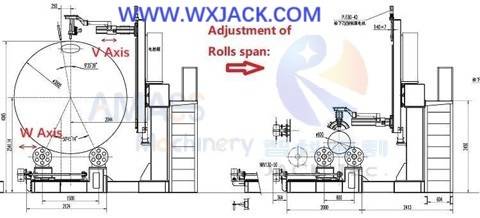

Пожалуйста, см. Ниже эскиз, указанный на оси V и оси W, в машине Wuxi Jack 7 Axis. Он помечен стрелкой в ​​красном цвете для оси V и W :   ( рис.1 )

5. Связанная машина: при изготовлении края на трубах эта машина имеет аналогичную функцию, что и краевая фрезеровая машина . Тем временем, с перевозками заготовки от стальной пластины к металлическим трубам, система управления и механическая система становятся более сложными.

D. удобный дизайн в Wuxi Jack Heavy Duty Oxygen Fuel Fuel Plasma Cnc Cutting Machine :

1. Рабочая площадка  тяжелой машины для резки труб с ЧПУ:

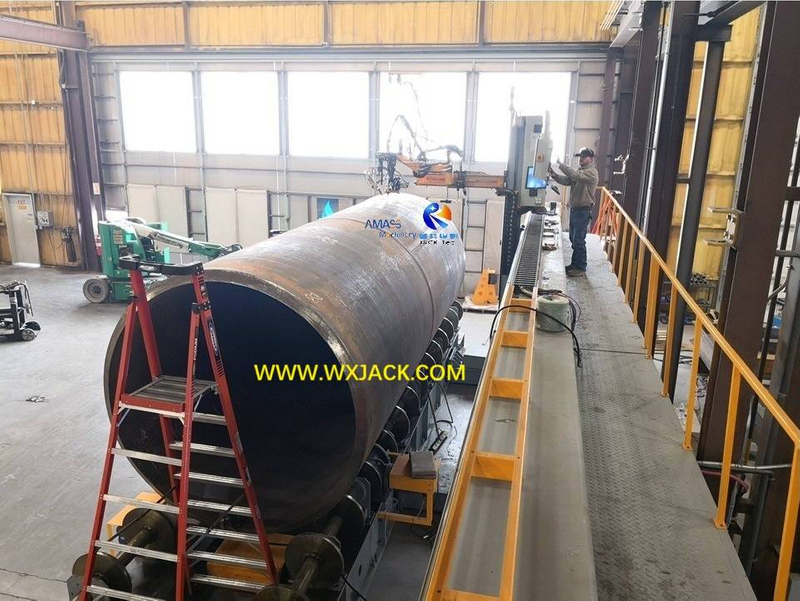

В целях удобной работы на этой машине большого размера, как можно увидеть снизу фото в фиолетовом цвете, на задней части горизонтальной луча длиной 10S М, есть проход на верхней платформе для ходьбы оператора, облегчая мониторинг на разрезании труб.

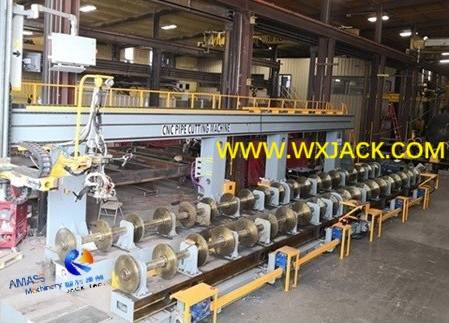

Накладной проход для работы и обслуживания на большой машине: ( Рис.2 )

2. Легкая работа: также для удобной работы, в конце платформы прохождения установлена ​​выдвижная и возвышающая платформа, так что во время запуска пламени для кислорода и резки трубы с ЧПУ плазма оператор может ходить на трубу большого диаметра, для облегчения закрытия работы. Пожалуйста, проверьте прилагаемое видео для соблюдения.

E. Технические параметры 7 оси 3000/12 Сверхмощная машина для перекрестки с ЧПУ.
