Средний размер гидравлический привод RH1500

1.   Общее введение на машине RH1500 Край

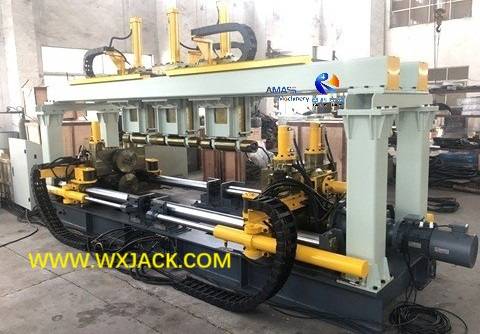

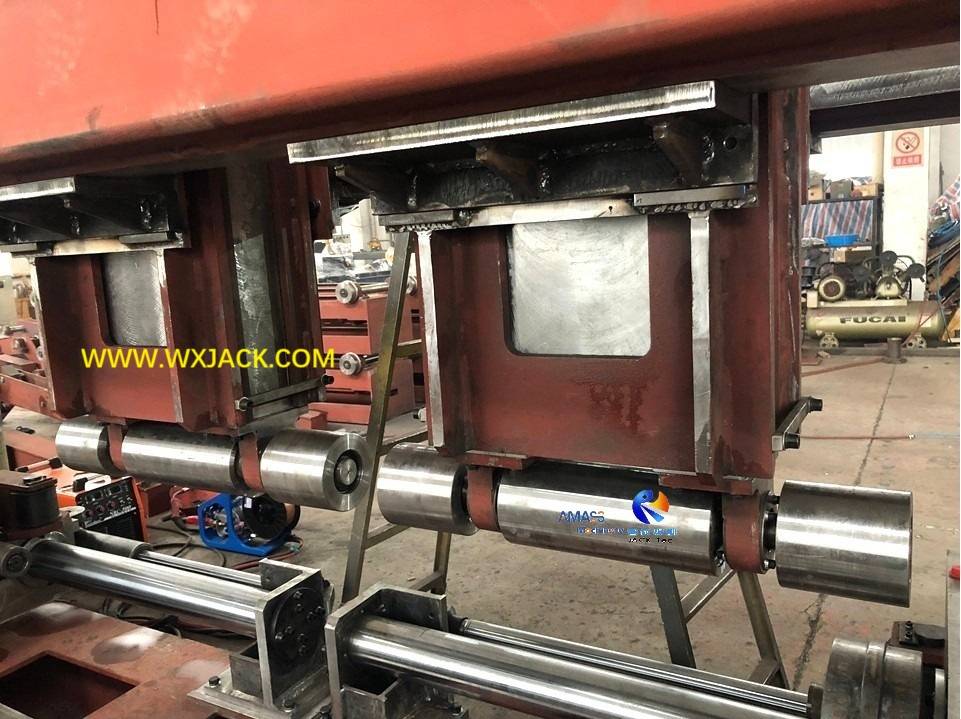

1) Деловой фон:  прикрепленная первая картина показывает набор Wuxi Jack RH1500 модельной  краи, граничивая машина ,  , которая была сделана на объекте клиента. Вы можете идентифицировать на его механическом основном рамке, входном и выходном конвейере роликовых таблицах, электрической платке на полу семинар и гидравлической насосной станции;

2) , как видно из прикрепленных фотографий, вместе с другим оборудованием, этот набор машины среднего размера составляет автоматическую производственную линию для строительства корабля;

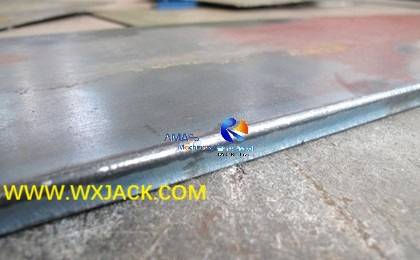

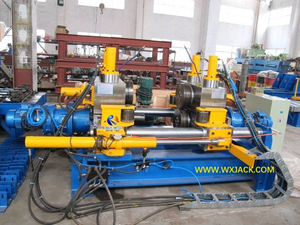

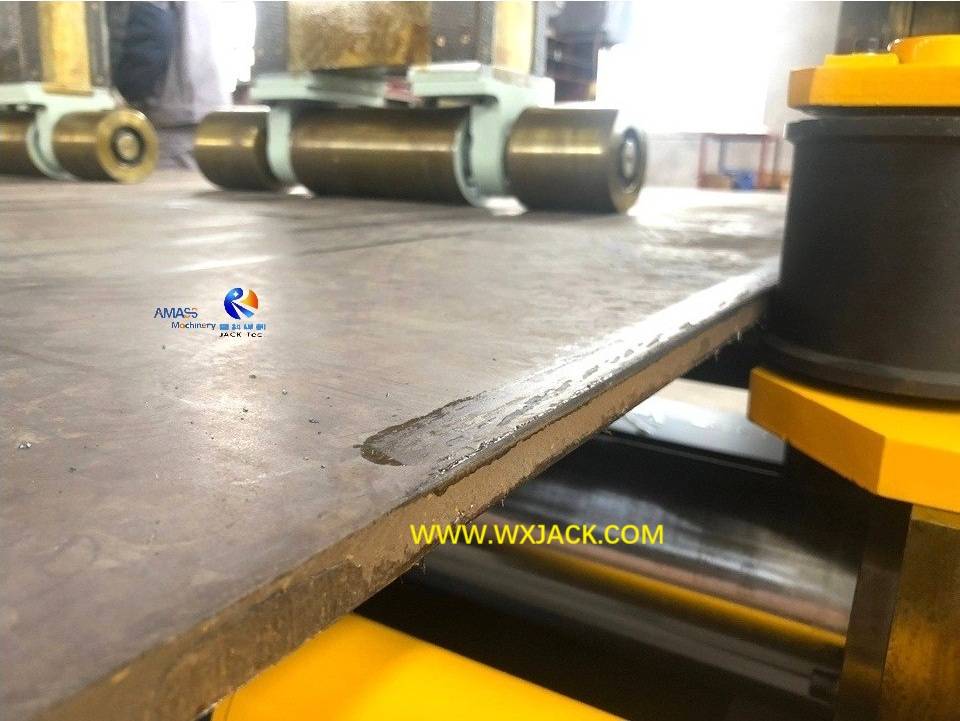

3) Влияние границ и выпадания из -за заготовки с этой машины, пожалуйста, проверьте ниже:   ( Рис.1 )

2. Фонд RH1500 Пластин

1) Машинный фундамент: как показано на прикрепленных изображениях и ниже. Для машины для обрезки края с  эффективной шириной округления края превышает 1000 мм ( модель RH1000 ), машина должна быть подготовлена ​​к фундаменту:

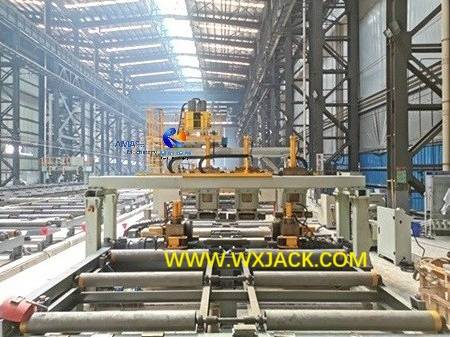

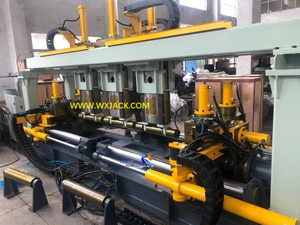

Фонд модели Wuxi Jack RH1500 на объекте клиента: ( Рис.2 )

2) Глубина фундамента:   вы можете найти на фотографиях, что, основатель модельной машины RH1500 превращается в яму глубины 300 мм ~ 400 мм. Глубина этой ямы зависит от законченной поверхности уровня таблицы роликов конвейеров: верхняя поверхность роликов должна быть промывка с оставшимся оборудованием в производственной линии;

3)   После копания ямы два раза заливки цемента - это следующее задание во время установки машины;

4) При завершении периода отверждения машинного цементного цемента используются якорные болты для закрепления корпуса машины по округлую краю в яму напольной мастерской;

5) Основа более крупных моделей машин: RH2000  и RH3000 , должна быть подготовлена ​​так же, как и момента установки машины.

3. Планировка основных единиц в машине RH1500 Край для округления и обрезки на сайте клиента:

1)   Электрическая плата управления краем пластин

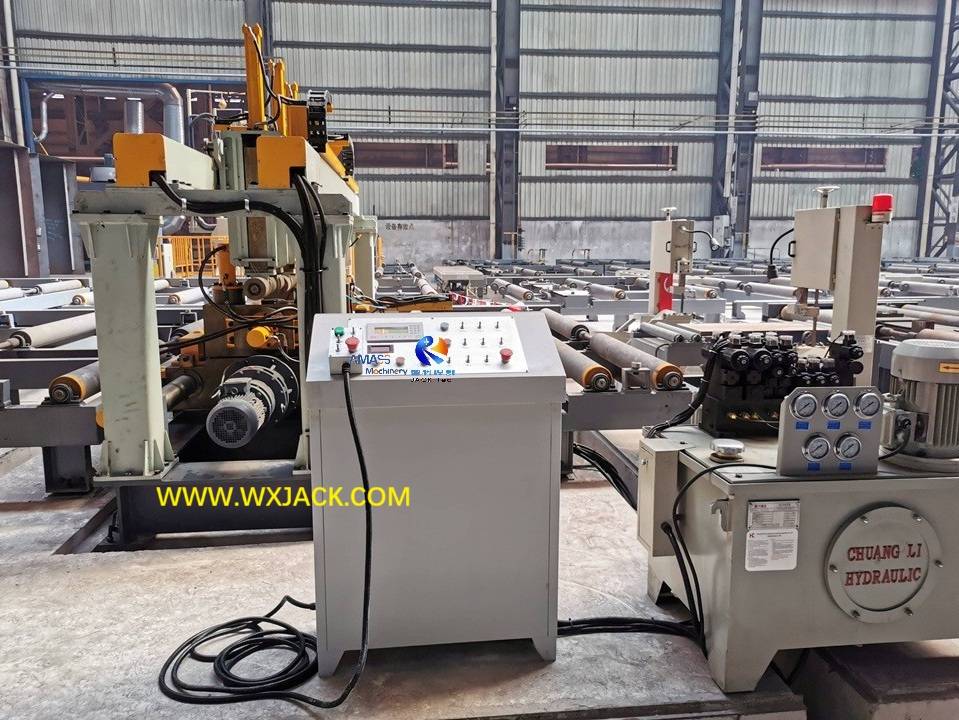

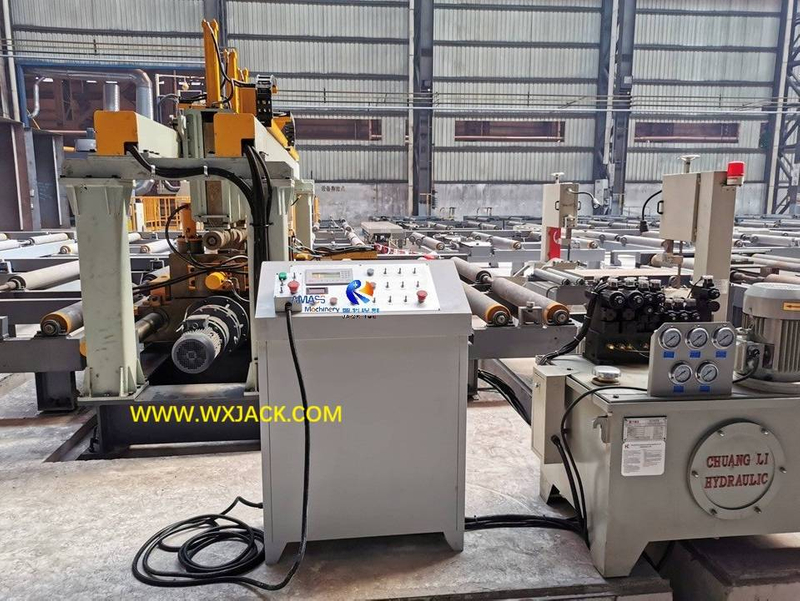

а) Как вы можете проверить снизу фото, электрический шкаф управления помещается вдоль корпуса Gantry Rase, стоящего на полу мастера:  ( Рис.3 )

б) Мера доказательств пыли:  для получения удобной работы эта машина модели RH1500 среднего размера имеет как операционную панель на крышке, так и удаленная подвеска: удаленная подвеска:

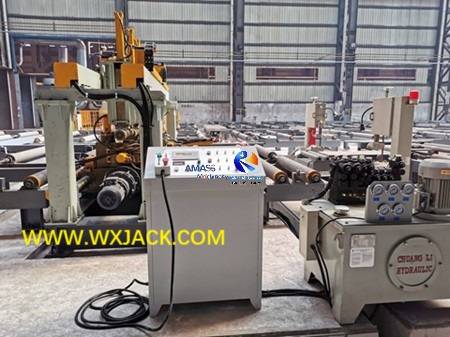

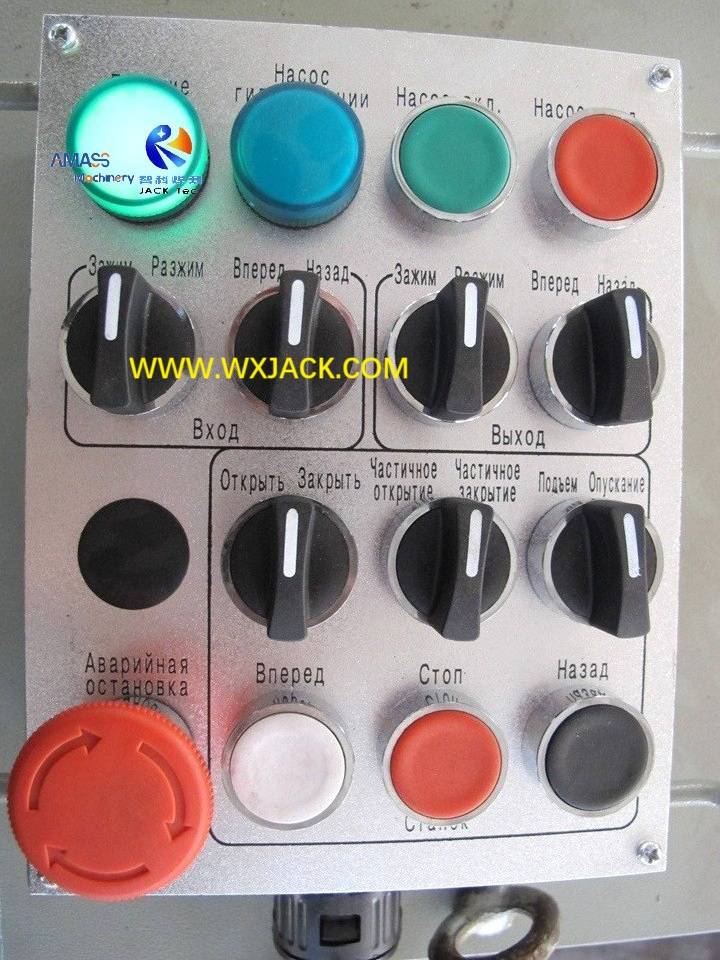

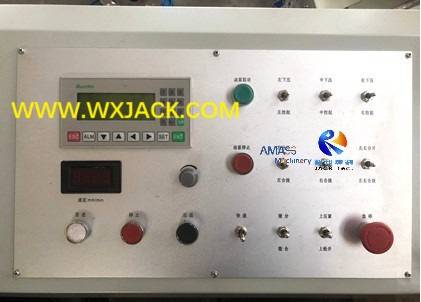

Операционная панель Wuxi Jack RH1500 Модельная машина: ( Рис.4 )

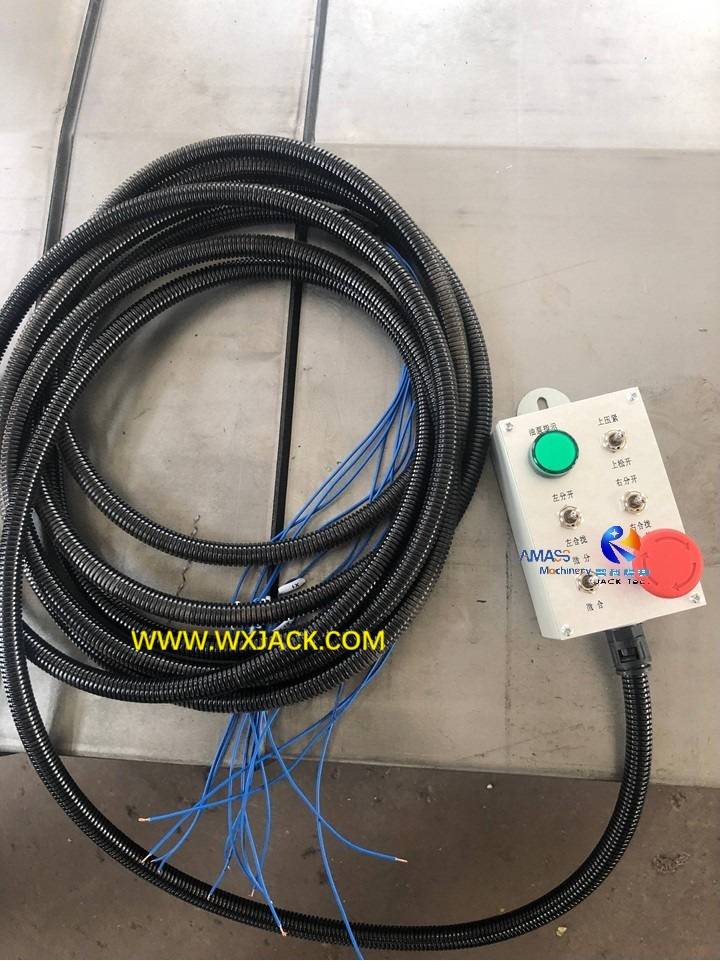

в)   удаленный кулон предназначен для удобства наблюдения за оператором и регулировки процесса округления края под рукой;

2) Гидравлическая насосная станция из края

A)  Режим основного привода: эта пластинчатая машина представляет собой своего рода гидравлическое оборудование в реальном смысле, потому что, кроме конвейера, работающего и поперечного движения каких -либо округлых роликов, другая рабочая операция этой машины - гидравлические управления. Таким образом, его рабочая зона оснащена множеством нефтяных цилиндров:

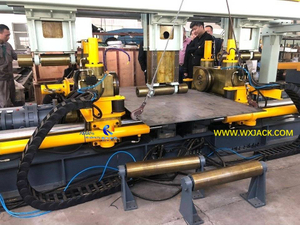

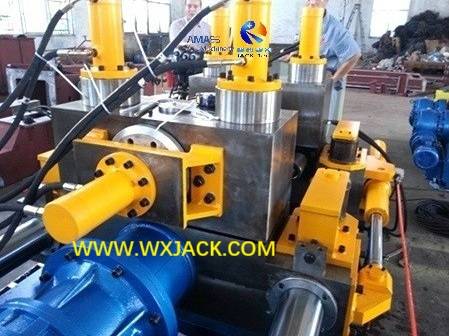

Масляные цилиндры Wuxi Jack RH1500 Модельная машина: ( Рис.5 )

б) управление: все масляные цилиндры этой машины контролируются с соответствующими электромагнитными клапанами гидравлической системы;

C) Положение: станция масляной насосы, обеспечивающая мощность всем нефтяным цилиндрам с помощью электромагнитных клапанов, также устанавливается вдоль основной рамы машины, прилегающей к электрической плате управления.

4. Кабели, трубопровод и трубки Маршрутизация RH1500 Крайна

1) Режим гибридного привода в одну машину:  как представлено ранее, эта машина фокусируется на  округлении края листового металла.

2) Следовательно, существует множество линий кабелей, нефтяных трубопроводов и газовых труб, развернутых на этой сложной машине;

3) Важность: иметь правильную маршрутизацию этих линий очень важно для получения безопасной работы, эффективного обслуживания и хорошего внешнего вида всего набора этой машины для округления и обрезки тарелки;

4) Ингеничный дизайн:  как можно проверить из прикрепленных фотографий, ' Artery ' и ' Вена ' машины развернуты в изобретательном комбинированном способе перетаскивания цепи, верхнего луча, кабельного моста, зажимах и туннелях, достигая простого и разумного расположения линий, убедившись в соответствии с согласованной доставкой машины на клиентском участке: клиентское место: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиентская сторона: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиент: клиентская

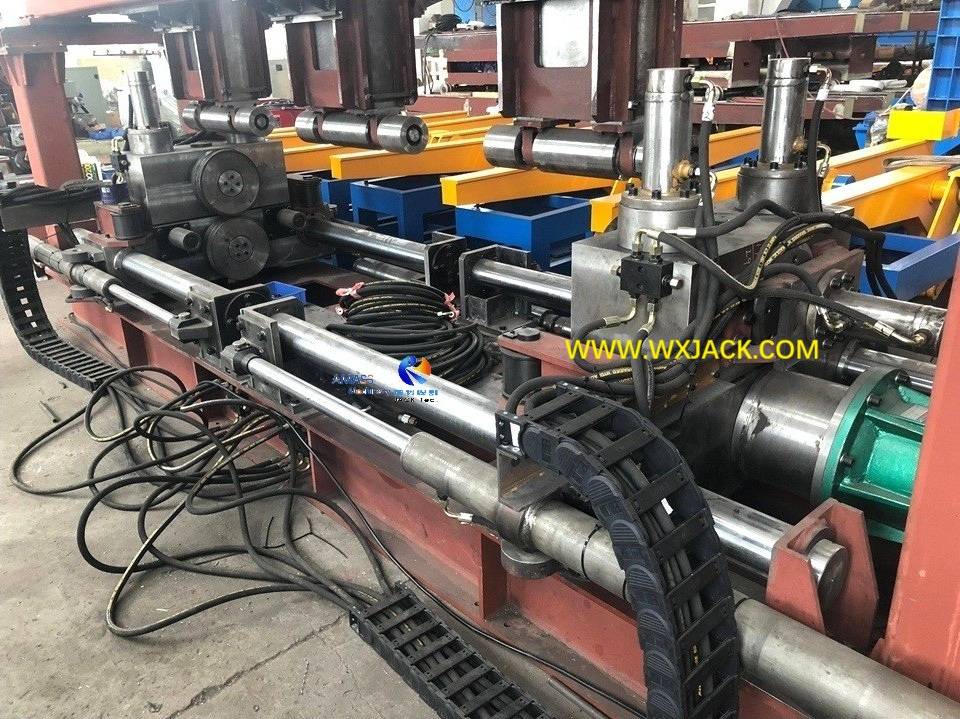

Развертывание на кабелях/ линиях в функциональном блоке Wuxi Jack RH1500 Модельная машина: ( Рис.6 )

5. Технические параметры машины для округления края RH1500 :
