Усовершенствованная сварная сварка пластинга MP23 MP23

1.   Функция MP23 Площадь Пластин Плоскую сварку сварки сварки:

1) Функция: Wuxi Jack  MP23 Модельная пластина сварки сварки сварки используется для завершения ягодичного соединения на любых двух частях металлических пластин с помощью таяния через сварку с максимумом. Длина сварочного шва 2300 мм;

2) Технические характеристики: Все стальные пластины с шириной, равной или менее 2300 мм , толщина не до 30 мм может быть соединением с этой машиной. Длина завершенной соединяющейся пластины может составлять до 30 м;

3) Качество соединения пластин:    прочность суставочного шва готовой соединительной пластины, доставленная из этой модельной машины MP23, сильнее, чем у базового материала, на основе передовой техники расплава через принятый;

4)   линейность завершенной длинной длины соединительной пластины полностью гарантирована с помощью 5 наборов выравнивания роликов, установленных на роликовых таблице входных и выходных конвейеров;

5)  Вкратце , как механическое свойство, так и внешний вид завершенной соединительной пластины, полученной из этой машины для соединения пластины, превосходны, чем у встроенного куска стальной пластины из стальной мельницы, но с более длинной длиной и или более широкой шириной.

2. Структура, принцип работы и основные функциональные ячейки в MP23 Расточат через сварку сварки пластины:

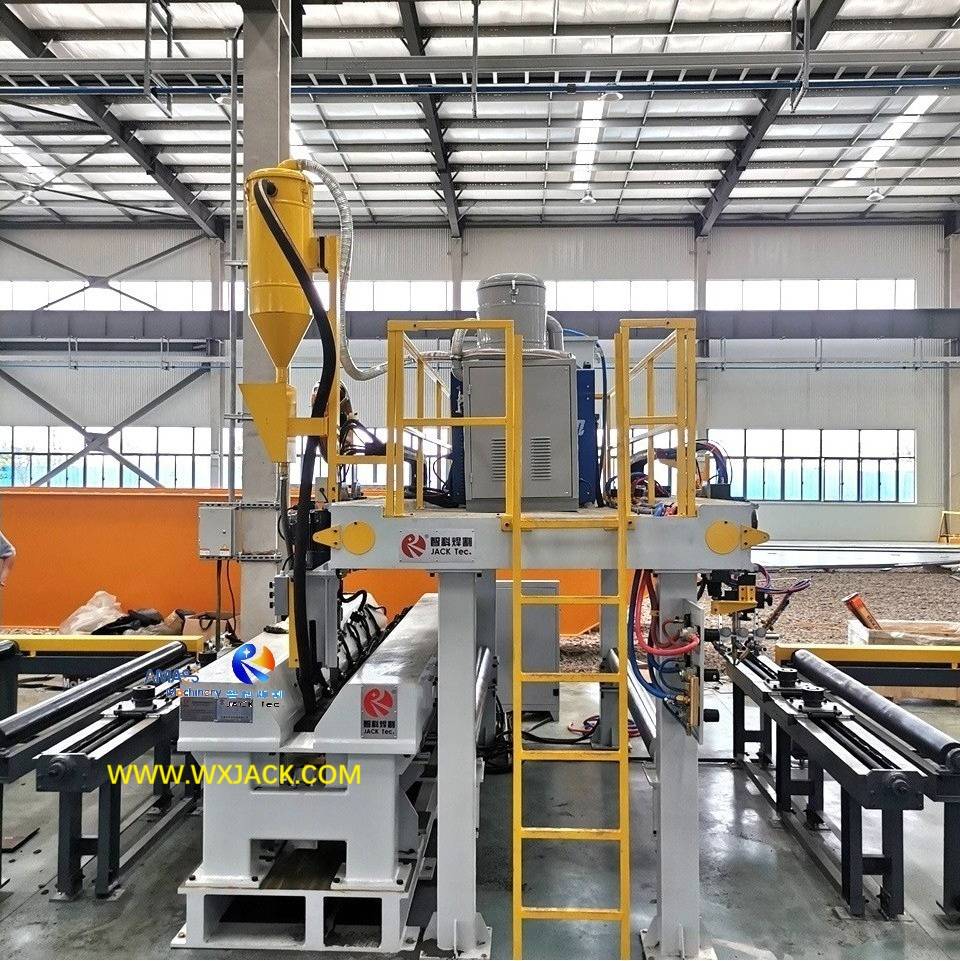

1)   Проектирование иллюстрации на основной раме Wuxi Jack Mp23 Модельной пластинчатой ​​машины для соединения приклада, как показано ниже. Входные и выходные конвейеры роликовые таблицы не показаны здесь:  ( Рис.1 )

2)   Основные единицы: как можно наблюдать из приведенной выше проектной печати, машина состоит из входного и выходного конвейера, а также механического основного кадра;

3)   2 Основные функциональные системы: система разрезания тройного пламени и таяние системы сварки сварки развернута на входе и на выходе из механической основной кадра соответственно;

4)   Таким образом, с движущимися вперед стальных пластин, проходящих через сварку для сварки пластины , сначала его края были скошены с помощью тройной резки на своей входящей стороне, а затем сварливы на его внешней стороне и перевозились для разгрузки.

3. Усовершенствованная техника и работа MP23 Pull Thru Plate Butt Sainting Machine:

1)   Техника патента Wuxi Jack: критическая техника ядра в этой мощной машине - его таяние через сварку, что означает ' Один боковой сварка и сварки, образованный с обеих сторон стальной пластины ':

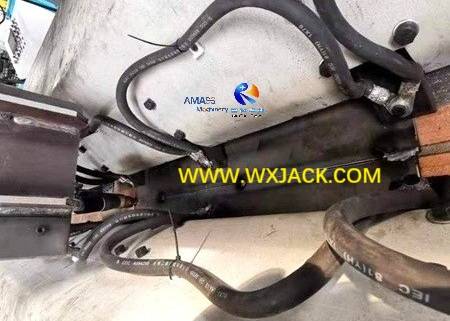

Расплавлять операцию сварки в модели Wuxi Jack MP23 : ( Рис.2 )

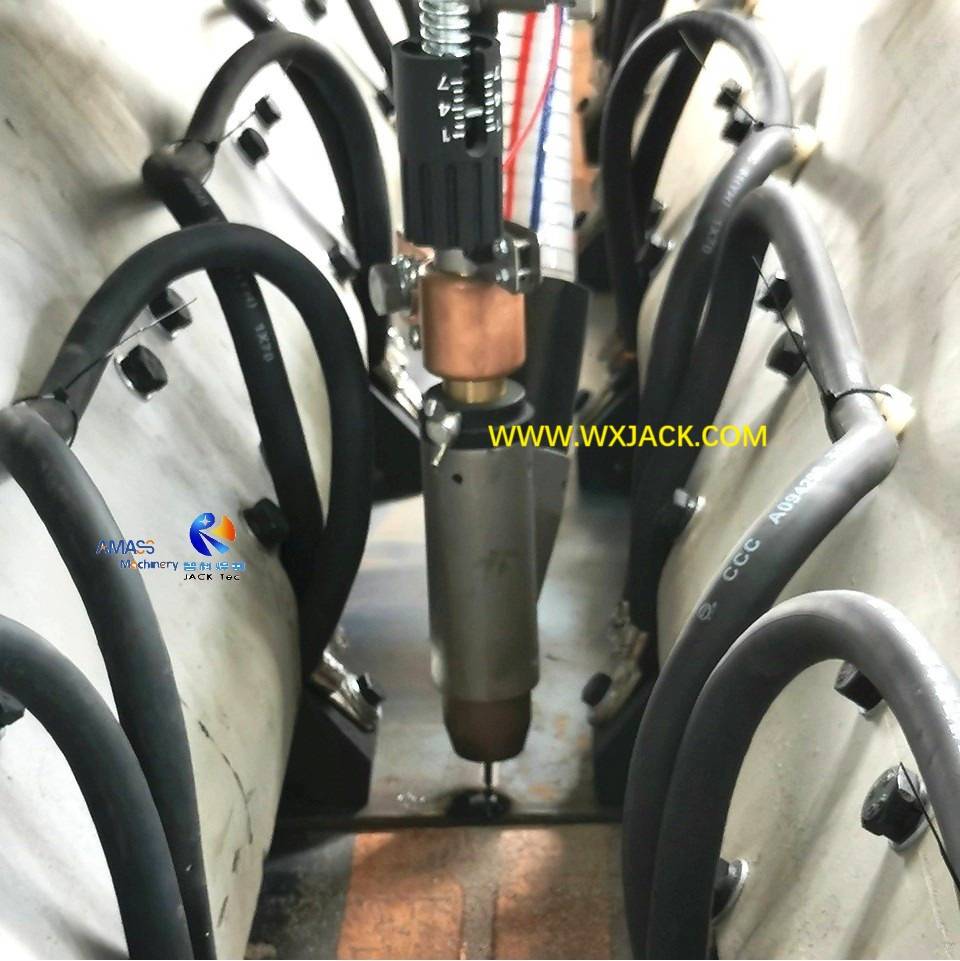

2)   Основные рабочие элементы: показаны на приведенной выше фотографии, такая технология переднего края реализована с помощью массива медных блоков, которая циркулируется охлаждающей водой для рассеивания тепла, во время большой тока (погруженная дуговая сварка) в машине;

3   ) Поток сварки

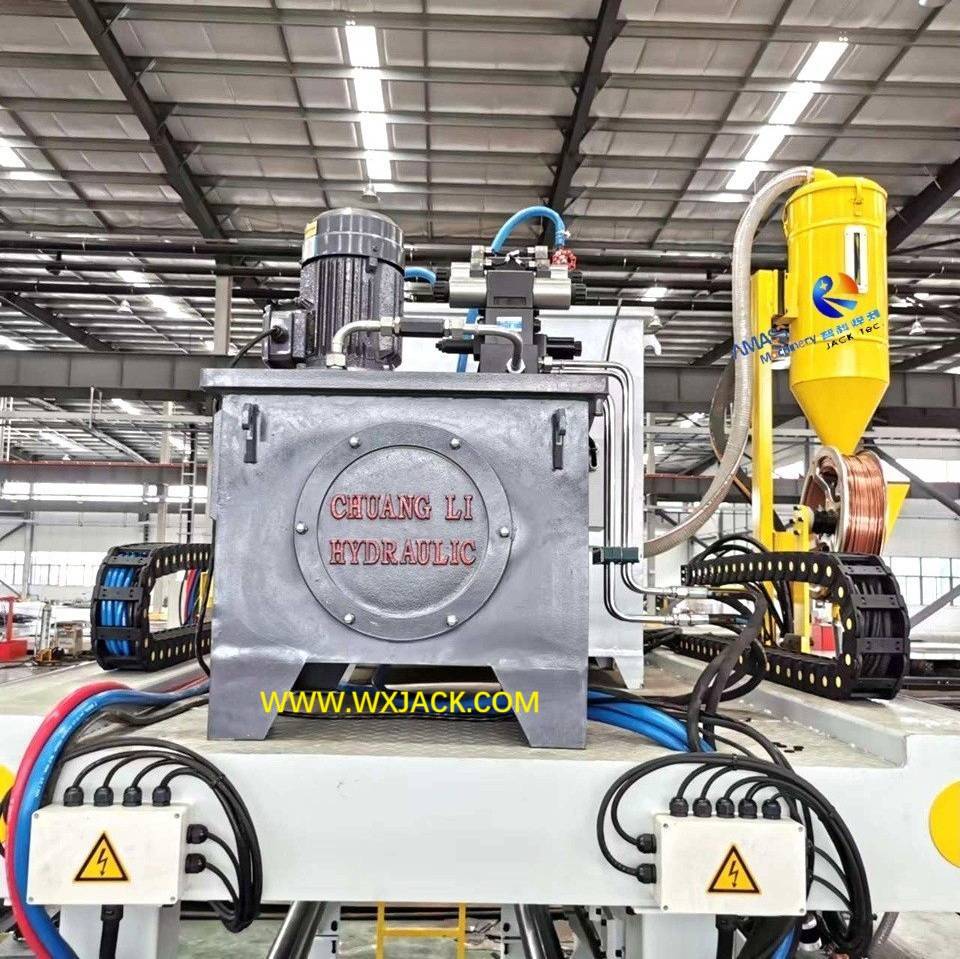

4)   Пластины для соединительных зажимов: стальные пластины прочно нажимают на медных прокладках, приводящих в гидравлическую систему;

5)   РАБОЧАНИЕ этой машины с плоской сваркой MP23 с помощью удобного для пользователя интерфейса HMI (интерфейс человека машины), показанного ниже:

Удобный и простой эксплуатационный интерфейс  сварки сварки сварки wuxi gact plate:    ( Рис.3 )

6)   Все параметры управления процессом и спецификации для работы могут быть направлены оператором через этот HMI напрямую и удобно;

7) Влияние сварочного шва на завершенную соединительную пластину с этой модели Wuxi MP23  показан на прикрепленной фотографии и, как показано ниже:

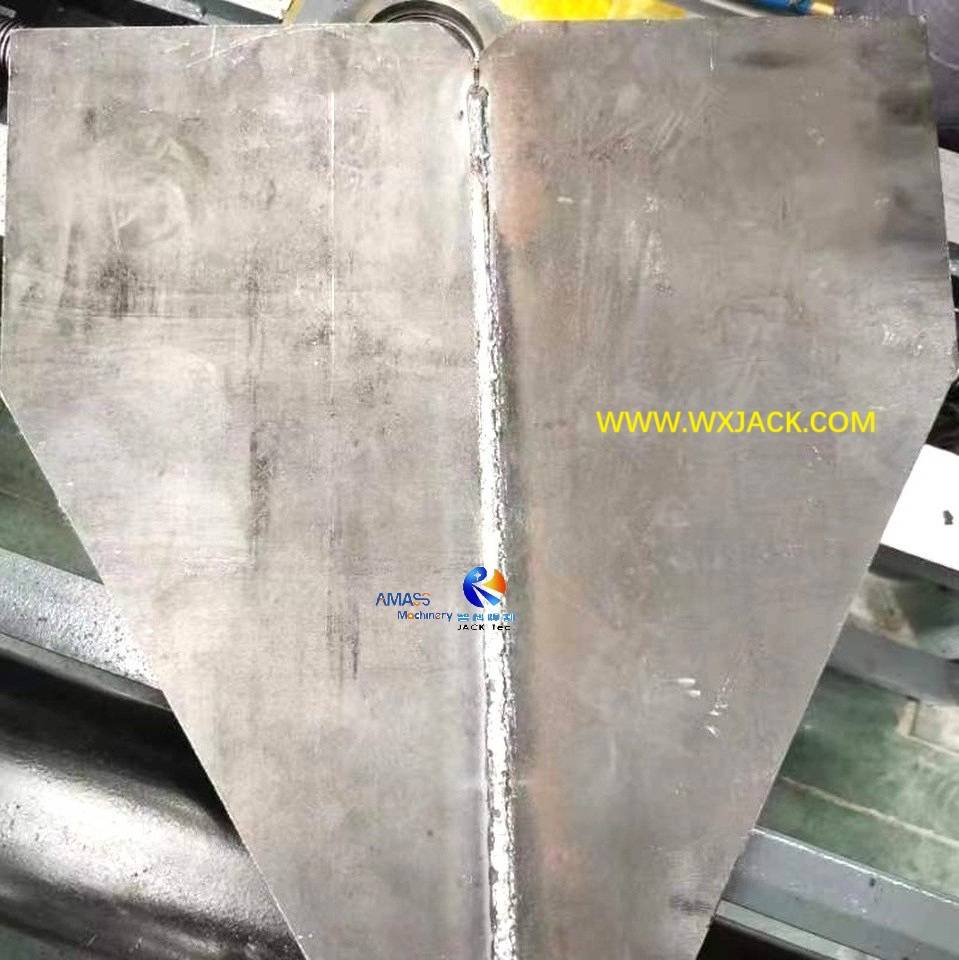

Готовая стальная пластина с прикладным соединением от wuxi jack mp23 .

4.   Механические особенности MP23 Pluck Thru Flat Butt Swing Machine:

1) Таблица роликов входных и выходных конвейеров:

а)   ролики изготовлены из диаметра φ133 мм бесшовных стальных труб, расположенных в интервале 1200 мм;

б)   раздел вождения и роликовые таблицы секции на холостом ходу установлены в Шаше;

c)   доступно 2 варианта высокой скорости и более низкой скорости, во время подачи в тарелки в и из машины;

2)   Выравнивание роликов в MP23 Plate Plate Butting Saint Machine:

а)    в входном конвейере есть 2 единицы выравнивающих роликов и 3 единицы в выходном конвейере;

б)    их регулировка - это режим, реализованный с помощью ведущего винодельческого вида ручного поворота;

3)   Механический основной корпус MP23 плоской прикладной машины:

а)   2 единицы прессовающих пластинчатых блоков распределяются на выходе основного тела. Он принят с индивидуальным стилем актерского стиля насущных точек, убедившись, что надежное давление на заготовки машины и небольшая сварка деформация;

б)   Блок медных колодков можно поднять и сменять и опуститься вниз, контролируется с помощью переключателя близости.

5. Основные единицы MP23 Расплавлять сварки сварки с помощью пластины:

В качестве проекта под ключ для пластины с прикладом из сырья один набор этой машины модели MP23  имеет 3 функциональные группы конвейера/ сварки/ сварки конвейера/ сварки, которая состоят из:

1)   Механическая основная рама : включение балки коробки с верхней платформой, рабочим столом, тройной режущей экипажей пламенем и сварной экипажей;

2) входные и выходные  конвейеры : входной конвейер длины 10 м и выходной конвейер длины 35 м вместе с 5 группами единиц выравнивания;

3)   Система  расплавленной сварки сварки : пила (погруженная дуговая сварка) и система сварки сварки плоской шарнирной сварки сварки;

4)  Система тройной резки  пламени : это для вырезания сшивания на краях стальной пластины, которая, в свою очередь, будет использоваться в качестве сварочной канавки для следующего шага сварки сварки на машине.

6. Технические параметры MP23 Пятна через пластинную сварку сварки сварки:
