MP20 Plate Plate Cointing Machine для соединения пластины

1.  Использование сварки сварки на пластинку MP20 :

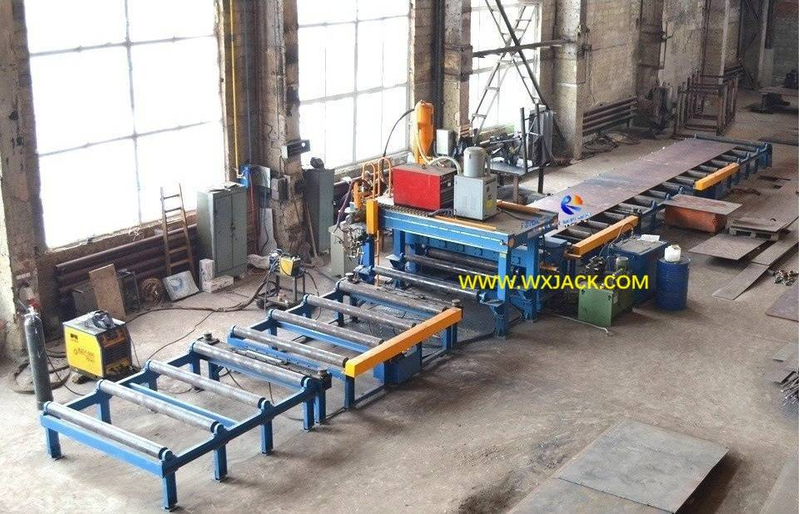

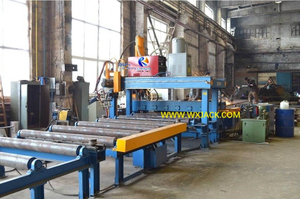

1) Прикрепленная первая фотография была сделана на мастерской российского клиента, на наборе машины Wuxi Jack Mp20 Model Plate Plat Butting Machine. Мы можем видеть на выходном конвейере, есть кусок готовой стальной пластины, сварка, соединенная с двумя кусочками стальных пластин сырья:

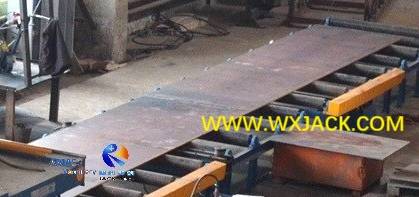

Заготовленные соединительные пластины, изготовленные из  машины Wuxi Jack MP20 : ( Рис.1 )

2) Функция:   Машина для соединения прикладной пластины серии MP используется для сварки сварки на 2 куска металлических пластин (материал: углеродистая сталь, нержавеющая сталь, AL), с режимом сварки пилы (для пластины толщины 6 ~ 40 мм) или или сварки ₂ (для тонкой пластины толщины 5 ~ 6 мм);

3)  Сценарий применения  машины для соединения пластинки:

Итак, при каких обстоятельствах металлические пластины должны быть соединены с этой машиной?

а)   , например, при производстве в трубе большого диаметра ( диаметр φ5000 мм и выше), длина отдельной части стальной пластины недостаточно длинна, чтобы быть согнутым и свернутым в полный круг диаметра φ5000 мм и выше;

б)   к этому времени необходимо соединить 2 части стальной пластины с этой машиной серии MP;

4)   MP20 относится к макс. Допустимая ширина сварки сварки 2000 мм. Что означает, что самая большая ширина, которая будет соединена в модельной машине MP20, составляет 2000 мм.

2.  Рабочие шаги в пластинке MP Series Plat Plat Butting Machine :

1)   Общий макет в модельной сварке модели MP:

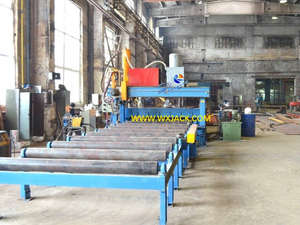

A)   Проверка вертикального вида  машины сварки сварки модели MP20 Плоскую сварку сварки на первой фотографии, вы можете найти в последовательности потока сырья от входного конвейера к выходному конвейеру:

б)   на входящей стороне машинного гантри есть горелка с тройным пламенем для кислорода, а на выходной стороне гантри есть система сварочной факела;

2)   Факел резки пламени в MP Model Plate Plate Machining Machine:

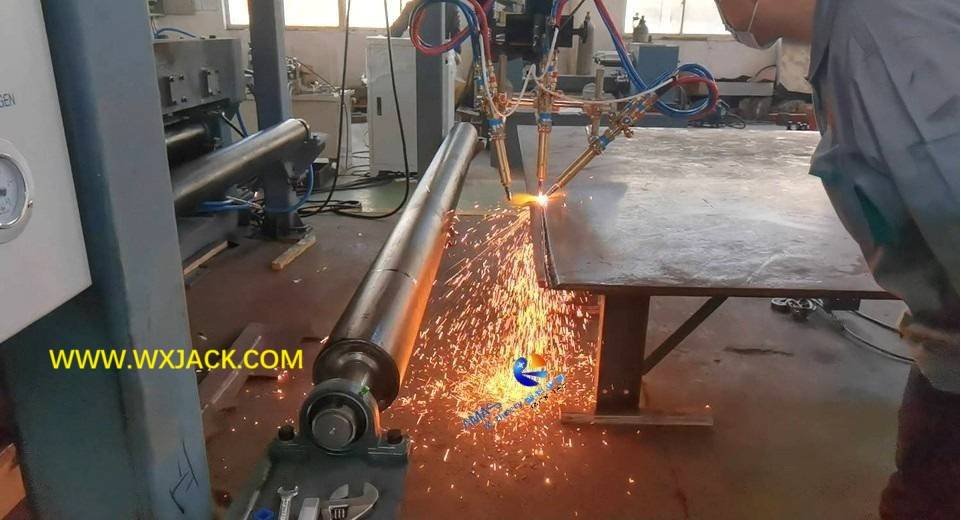

а)   Пожалуйста, проверьте прикрепленное 2 ^{-е место} на процессе тройной резки в машине;

б)   Этот блок имеет тот же принцип работы, что и тройной пластинчатой ​​машины для резки пламени . I T для вырезания сварной канавки на краях металлических пластин с толщиной выше 15 мм, что приготовление приготовления на последующей прикладной сварке на противоположной стороне сварки сварки на 15 мм: сварка прямой края не может приобрести идеальное плавление на сварочном швах: для сварочного шва: Для сварочного шва: Для сварки: для сварочного шва: Для сварочного шва: Для сварочного шва: Для сварки: для сварочного шва: Для сварки: для сварочного шва: Для сварки: для сварочного шва: Для сварки: для сварочного шва: Для сварки сварки: для сварки: для сварочного шва: Для сварки сварки: для сварки сварки: для шва: для сварочного шва: Для сварки сварки: для сварки сварки.

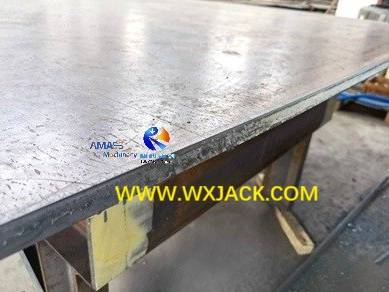

Готовая скошенная углеродистая стальная пластина от тройной резки пламени: ( рис.2 )

c) Этот блок является необязательной конфигурацией для плоской прикладной сварки. Без этого клиент может потребоваться организовать машинное оборудование, вырезать сварку канавки по краям металлических пластин. Типичная машина для достижения этой цели - с помощью  Edge Machine XBJ & SXBJ серии;

3) Сварка пилы в MP MODE MODE

а)  технология сварки : прикрепленная 3 ^-й ~ 5 ^-й записи фотографий на рабочих элементах пилы (погруженная дуговая сварка) сварки сварки в машине Wuxi Jack MP20;

b  ) Технология патентной патенты Wuxi . Это патентная технология Wuxi Jack, применяемая в 2017 году. См. Ниже фотография о влиянии таяния через технику в нашей машине:

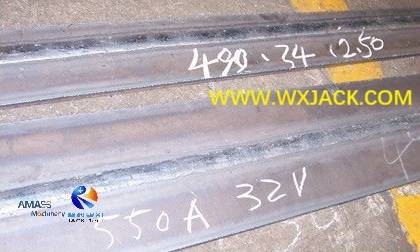

Заготовленная стальная пластина с расплатой через сварку, в соединительной машине Wuxi Gack Plate: ( Рис.3 )

4) Установка сварочной факела в MP Model Plate Plate Machine:

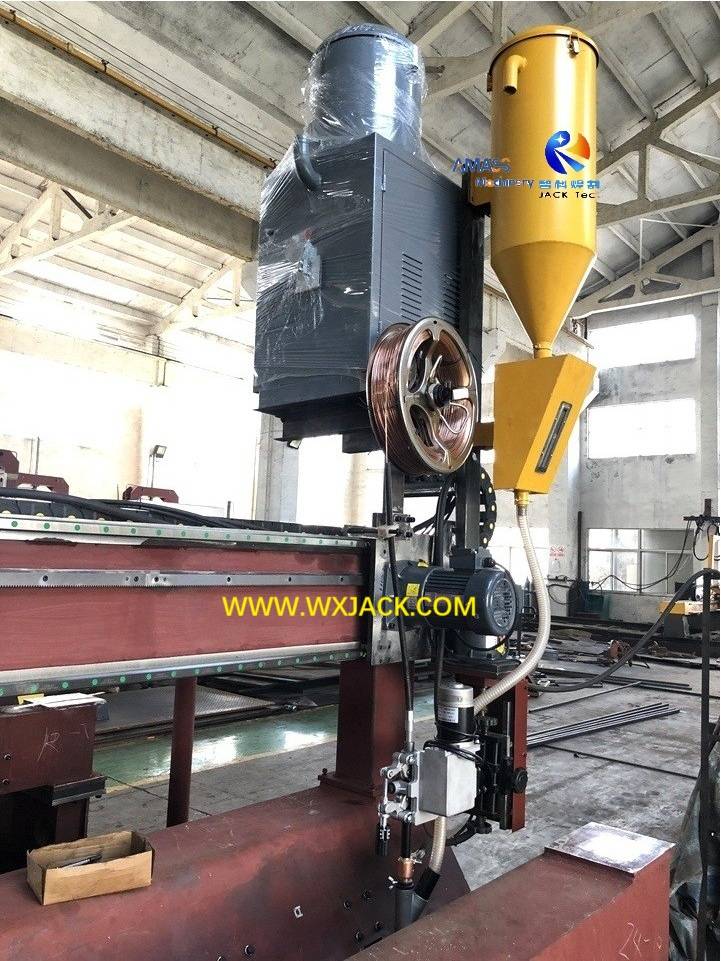

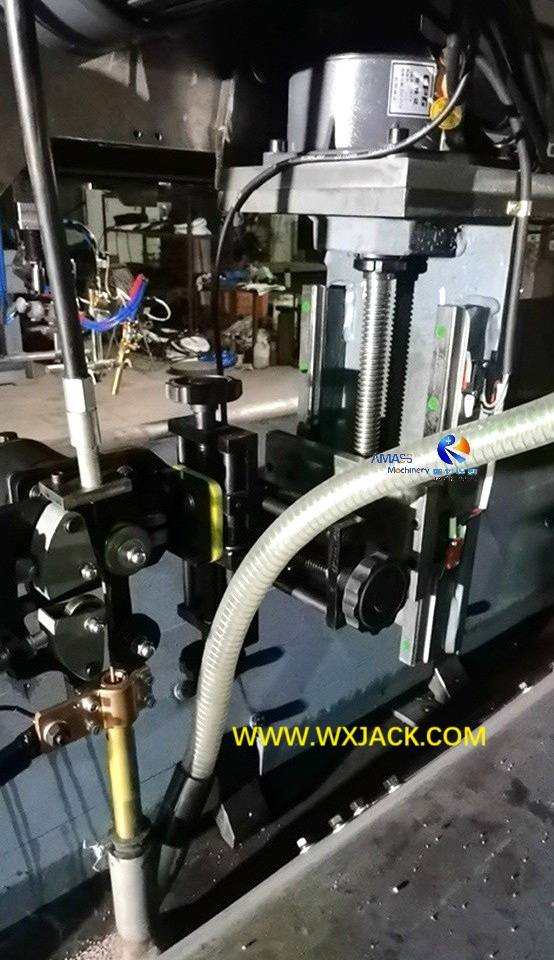

Прикрепленная 3 ^-й фото была сделана на статусе установки сварки Torch System в машине MP Models, включая:

- его механизм подъема двигателя;

- Блок кормления сварочного провода;

- Сварная проводная трубка;

- Блок утилизации сварного потока;

- механизм выпрямления сварной проволоки;

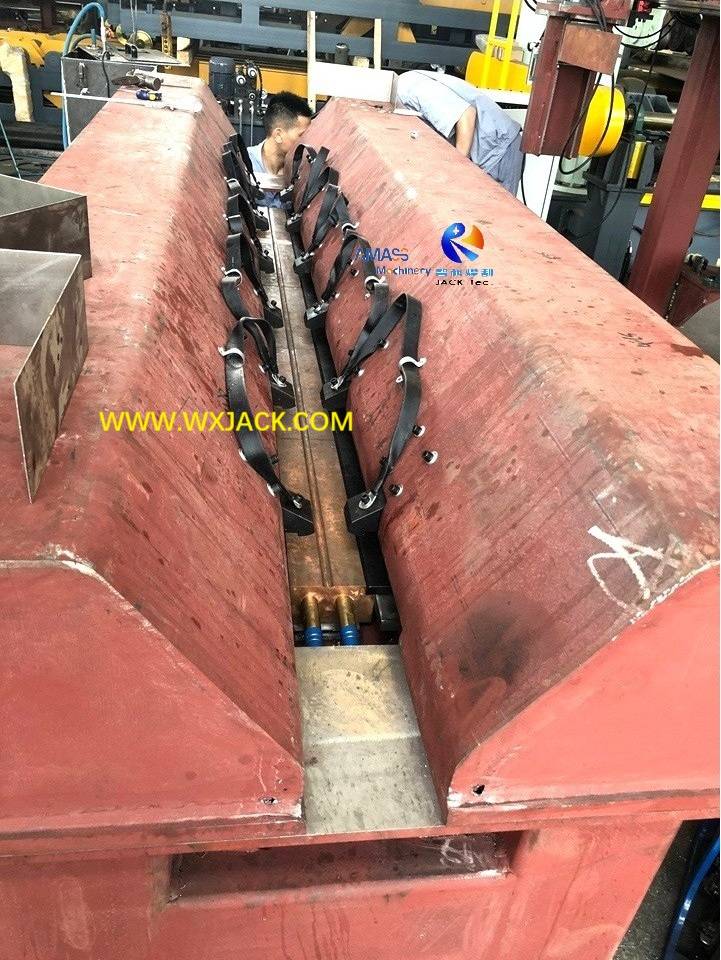

5) Медная прокладка и сварочная база в MP Model Plat Butt Swing Machine: ( Рис.4 )

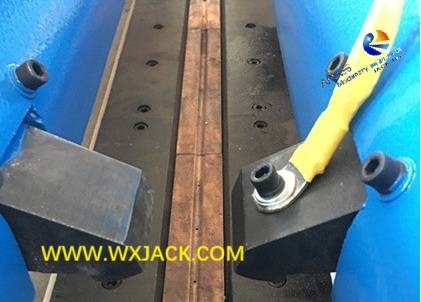

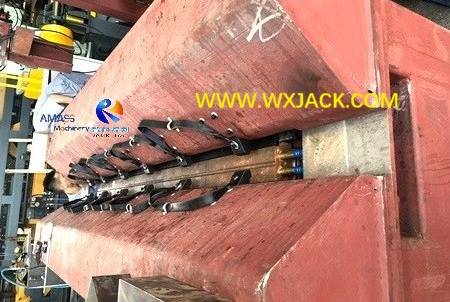

а) Прикрепленная 4 ^-й фото показывает сварку сварки в машине, которая образуется с массивом медных прокладков. Вы можете видеть, что есть 6 пар черных цветных блоков чуть выше медных прокладков, которые имеют интервальное пространство 300 ~ 350 мм. В общей ширине сварочного шва в 2000 мм в сварке сварки на пластинке MP20 он нуждается в 6 пар таких блоков для удержания;

б) Эти блоки удержания предназначены для твердого нажатия двух кусочков металлических пластин во время таяния через операцию сварки. Повзанность этих черных цветовых блоков приводится в движение масляными цилиндрами, которые установлены внутри трапеции на крышке с обеих сторон медных колодок и сварочной основы;

в) заземляющий кабель: с прикрепленной 4 -й фотографии ^{можно увидеть} , что заземляющие кабели черного цвета, соединенные с каждым из блока удержания, гарантируя на безопасной операции сварки в машине:

Заземляющий блок кабеля в сварке сварки сварной пластины Wuxi: ( Рис.5 )

6) Сварная факел, работая в модельной пластинке модели, сварки сварки сварки:

а)   Прикрепленная 5 ^-е фото было также сделано на сварочном факеле, так же, как 3 ^-е фото. Разница в том, что он был взят во время расплава пилы в процессе сварки сварки;

б) И вы можете найти сварку, развернулся на сварочном шоссе между двумя кусочками стальных пластин. Пожалуйста, проверьте прикрепленное видео на расплаве до пилы в сварке пилы в машине Wuxi Jack MP20 MP20;

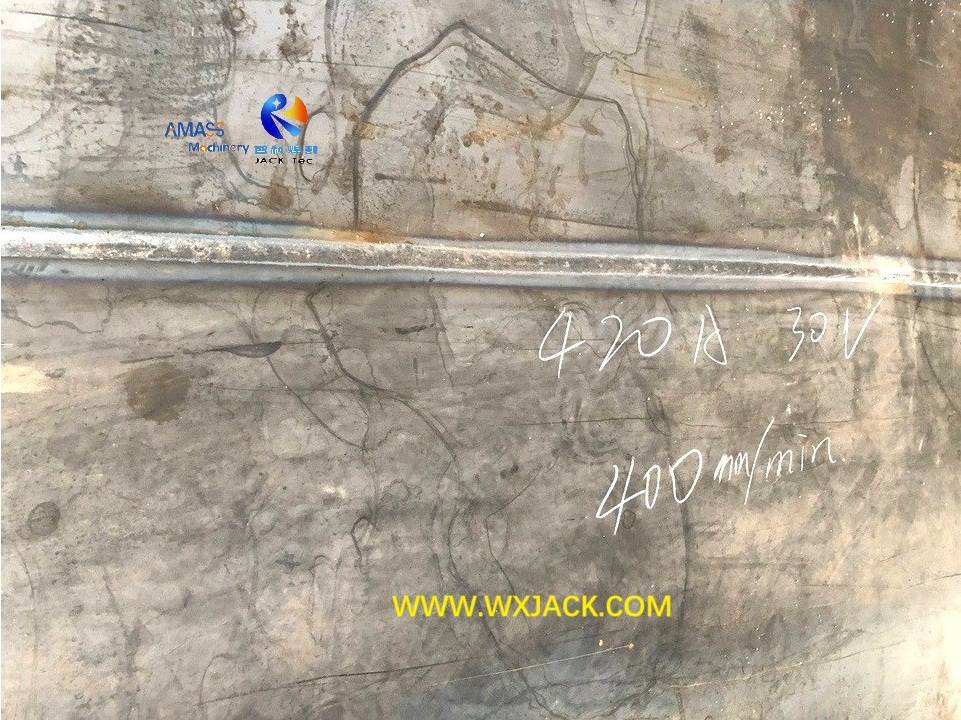

C)  Превосходное качество: готовая стальная пластина с прикладным соединением от модели Wuxi MP20: пожалуйста, проверьте 6 ^-е фото.

3.  Технические параметры MP20 Plate Butt Machine Machine :
