Станок для фрезерования кромок стальных листов FXBJ-18 с четырьмя фрезерными головками

В этом разделе продукции мы дадим краткое представление о «большом человеке» семейства продуктов для кромкофрезерных станков. Четыре фрезерные головки входят в один комплект станка для снятия фаски с большой пластиной с ходом 18 м.

А. Особенности и применение фрезерного станка для больших листов FXBJ-18:

1. Уникальность станка для снятия фасок с кромок больших листов FXBJ-18:

1) Это самый большой и высококлассный концевой фрезерный станок (Краевой фрезерный станок) этой портальной конструкции до настоящего времени:

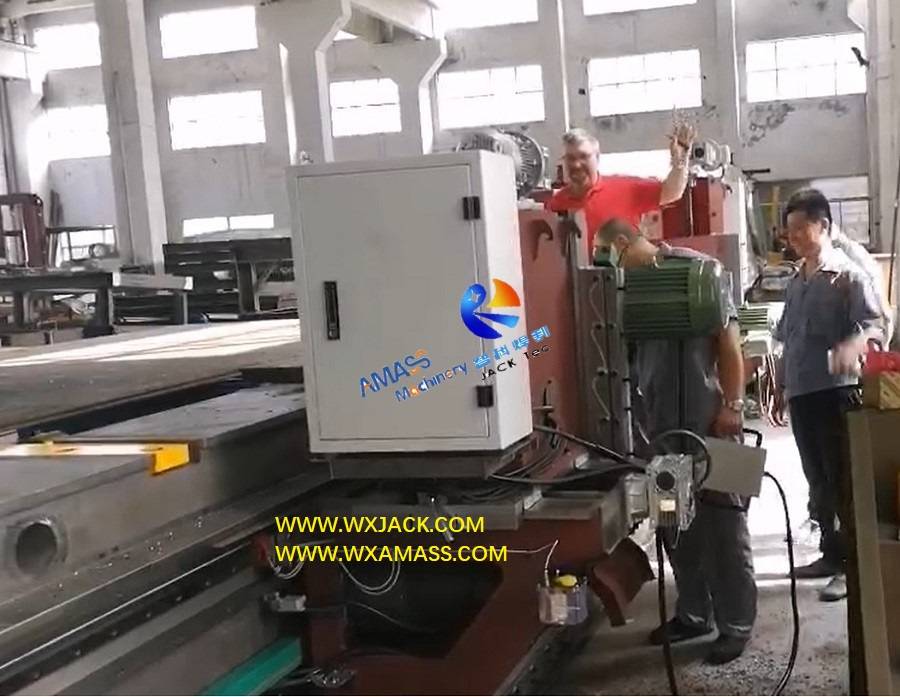

2) Он оснащен четырьмя комплектами фрезерных головок мощностью 7,5 кВт, установленными на оборудовании для снятия фаски, расположенном по обе стороны рабочего стола;

3) Из них два комплекта фрезерных головок собираются с каждой стороны станка для снятия фаски соответственно;

2. Общая длина корпуса оборудования для снятия фасок с торцов большой пластины составляет 30 м:

1) Ход 18 м для фрезерования кромок стальной пластины + механический корпус длиной 12 м для установки 4 комплектов фрезерных кареток;

2) Ширина и высота механического корпуса фрезерного станка с большими пластинами также соответственно увеличены;

3. Использование фрезерного станка для больших кромок FXBJ-18:

1) Оборудование для снятия фасок FXBJ-18 (Краевой фрезерный станок) в основном используется для изготовления заготовок небольшой ширины и большой длины: длина стального листа составляет до 18 м, а ширина до 1 м, на обеих сторонах которого необходимо сделать сварочные пазы с верхними/нижними/прямыми фасками;

2) Классические заготовки, закрепленные на рабочем столе станка для снятия фаски с большой кромкой FXBJ-18: (Рисунок 1)

3) Сварная канавка, фаску которой можно снять с помощью торцевого фрезерного станка для больших пластин FXBJ-18: (Рис.2)

4. Применение оборудования для снятия фаски с торцов большой пластины FXBJ-18:

1) Одним из примеров сценария применения этого фрезерного станка для кромок больших листов является изготовление пластинчатого элемента жесткости в портовом оборудовании;

2) Которые, в зависимости от конструкции готовой продукции, обычно изготавливаются из длинных прорезных пластин, вырезанных на станке для резки полосовых пластин, затем отправляются на этот станок для снятия фасок с кромок больших листов FXBJ-18 (кромкофрезерный станок) для изготовления сварочных канавок, затем свариваются и выпрямляются. последующие рабочие места;

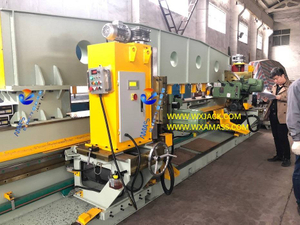

5. С другой стороны, этот станок для снятия фаски с кромок большой пластины FXBJ-18 (кромкофрезерный станок) представляет собой версию с высокой конфигурацией.Специальный фрезерный станок для кромки пластин SXBJ-12' мы представили ранее:

6. Сравнение фрезерных станков для больших листов FXBJ-18 и SXBJ-12:

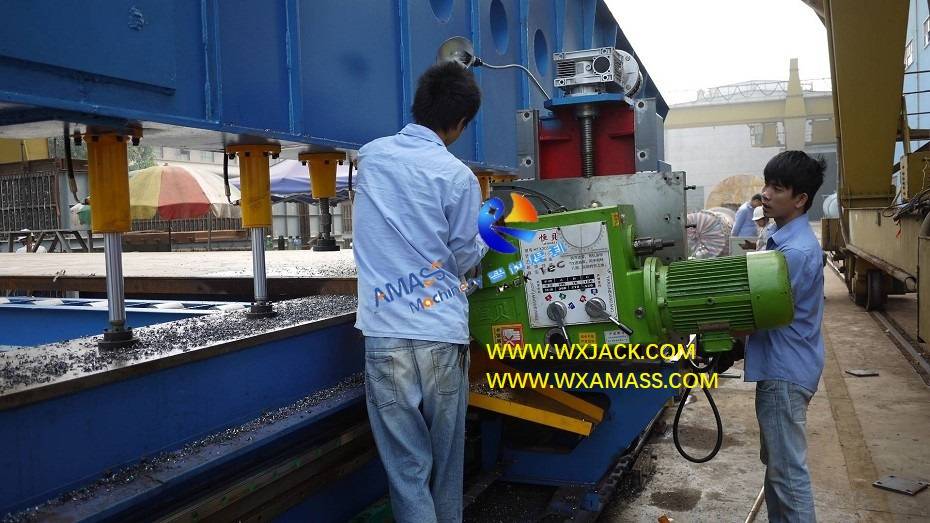

1) Сходство двух моделей: Все две модели кромкофрезерного станка имеют обе стороны механического корпуса с установленной фрезерной головкой, так что на обеих сторонах заготовки можно одновременно сделать сварочную канавку;

2) Разница между двумя моделями кромкофрезерного станка:

а) Концевой фрезерный станок SXBJ-12 (кромкофрезерный станок) может выполнять сварку только канавок верхних фасок и прямой кромки;

б) На станке для снятия фасок с кромок больших листов FXBJ-18 можно также делать фаски снизу благодаря конфигурации двойных фрезерных головок с обеих сторон кромкофрезерного станка.

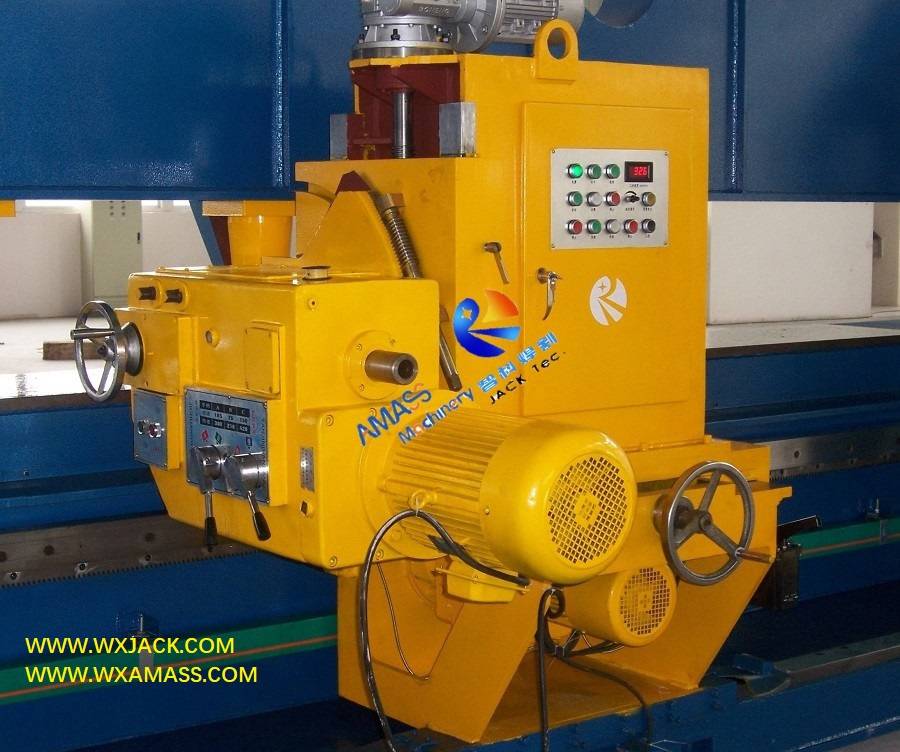

Б. Конструкция и производительность фрезерного станка для больших листов FXBJ-18:

1) Эта самая большая модель Концевые фрезерные станки имеют ту же базовую конструкцию, что и остальные кромкофрезерные станки.Мы отвели много места в этом семействе продуктов для ознакомления.Пожалуйста, обратитесь к соответствующим разделам продуктов;

2) Являясь самым сложным элементом кромкофрезерного станка, две параллельные линейные направляющие для направления движения фрезерных кареток играют жизненно важную роль в обеспечении высокой точности и постоянства выполнения сварочных канавок;

3) Положение установки верхней направляющей – вертикальное, нижней – горизонтальное.Такой способ комбинирования обеспечивает наилучшие показатели точности и стабильности кромкофрезерного станка по сравнению с одиночным вертикальным типом, принятым в тех же отраслях.

С. Технические параметры станка для снятия фаски с больших кромок FXBJ-18:

Ниже приведены технические параметры этого фрезерного станка для больших листов FXBJ-18 с четырьмя фрезерными головками:
