Центр управления LHA55Z GANTRY TYPE HEAD СВОЙКА

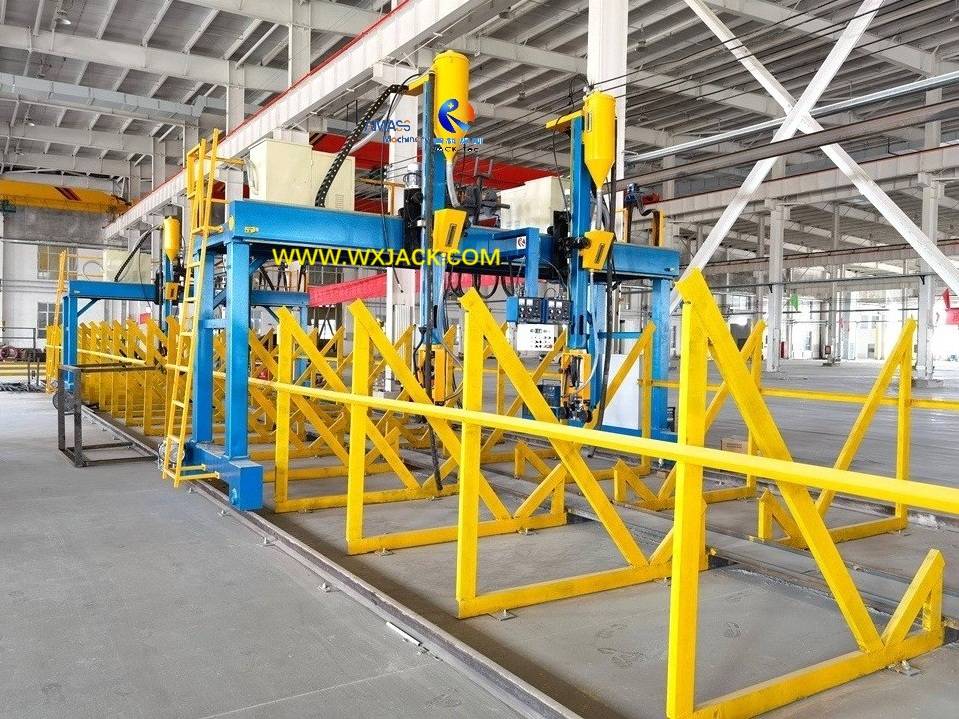

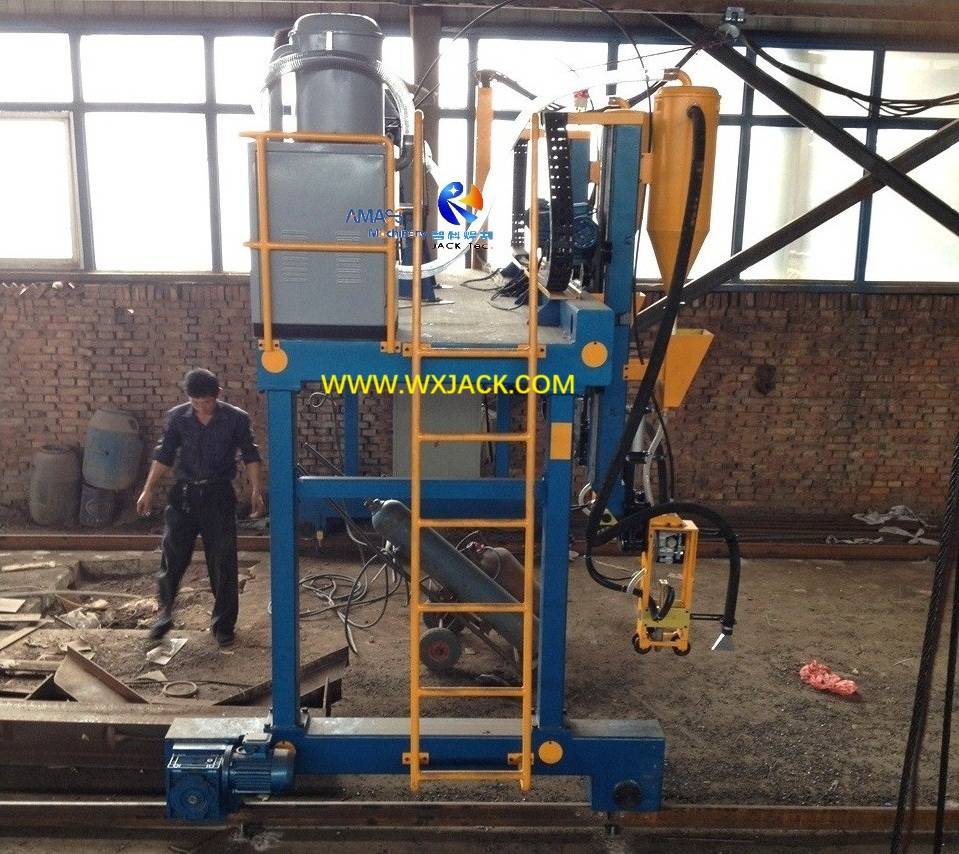

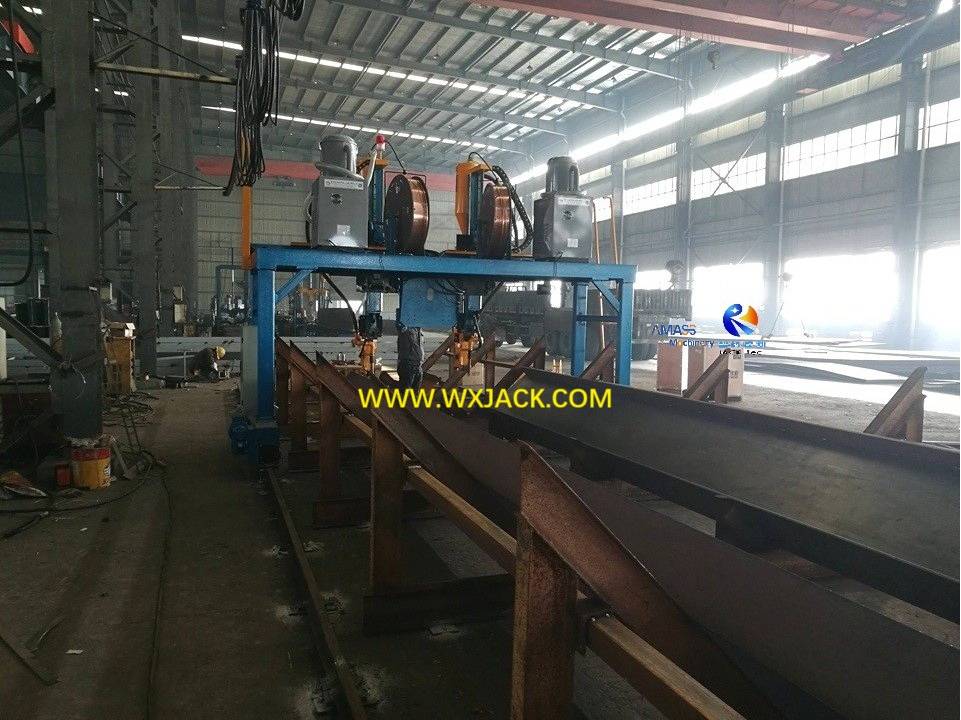

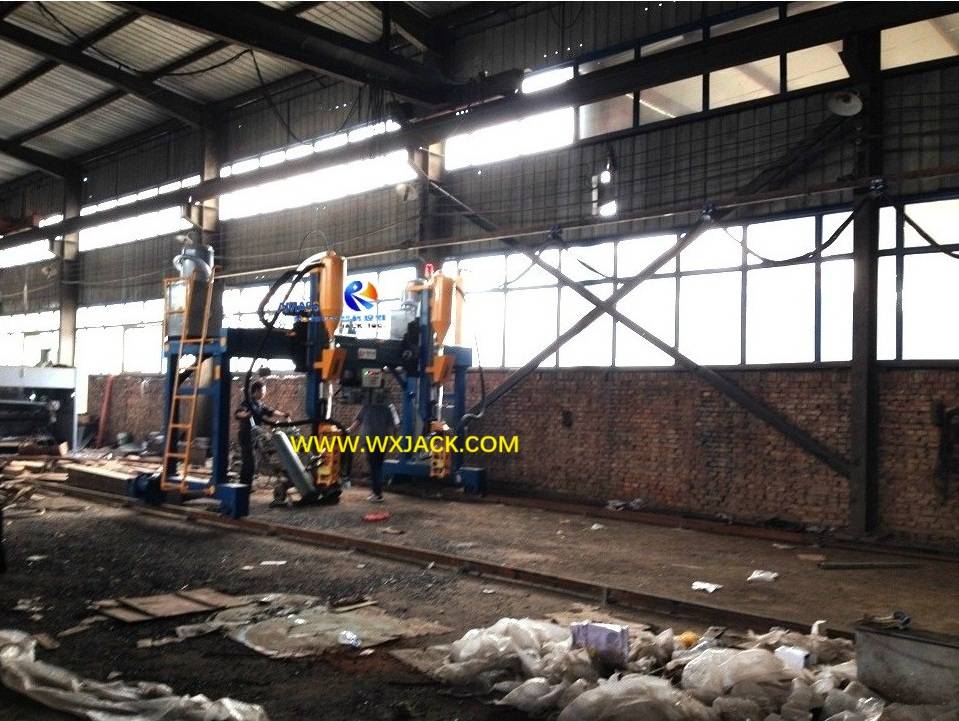

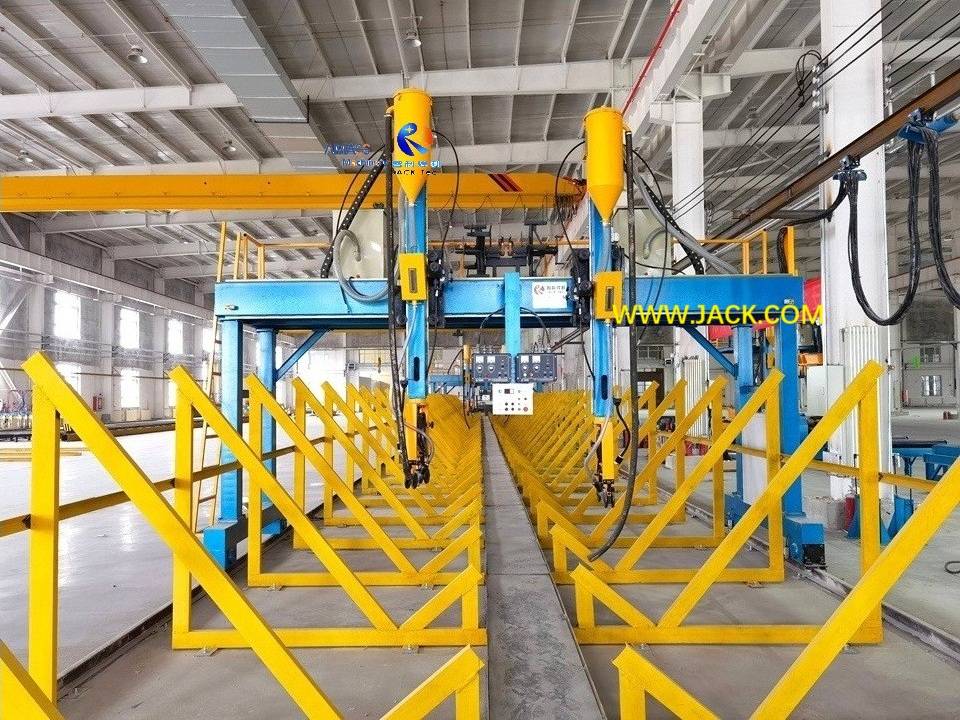

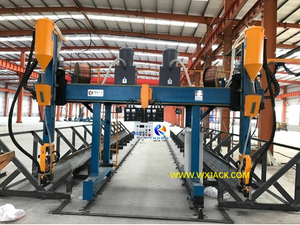

Прикрепленные фотографии показывают набор недавно установленных Wuxi Jack LHA55Z Model Structure Structure H Beam Saw Saw Machine на месте применения.

1. Применение характеристик сварочной машины LHA55Z H Beam Gantry:

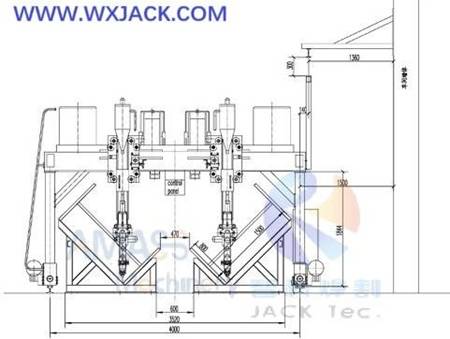

Дизайн эскиза на модели LHZ55Z:  ( Рис.1 )

1)  LHA55Z является самой большой моделью автоматической сварной машины для балки. Он может сжечь H Beam с его паутиной до 2000 мм. Таким образом, в процессе производства H Beam в сборе и сварке,  подходящей для LHA55Z Z20;

2)  В то время как для модели продукта LHA5Z машина сборочной сборки составляет Z15 или Z18, в зависимости от макс. Высота веб -сайта должна быть сделана;

3) Для модельной машины LHA4Z это Z15 (хотя LHA4Z и Z15 имеют разные максимальные максимальные высоты: выходы модели LHA4Z H Луч макс. 1200 мм, в то время как машина для сборочного пучка Z15 H составляет 1500 мм).

2.  Примечания для повседневных операций автоматической сварочной машины Lhaz I Beam Gantry:

1) Сварка в сварке Lhaz H Beam Gantry Welding Machine:

а) Погруженная дуговая сварка обычно использует большой ток 1000A, 1250A или 1500A (в ₂ сварке CO, это 350 ~ 500A), в положении филе 45 ° HEM:

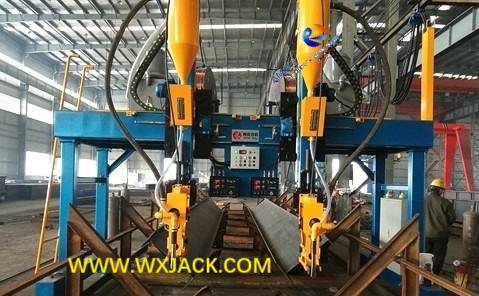

Выполните  сварку филе 45 ° на 2 частях H луча одновременно с LHA55Z:    ( Рис.2 )

б) В отличие от ₂ сварного шва в сборе в сборе, эта пила не рекомендуется выполнять вручную. Что означает, для машины серии Lhaz, доступен только автоматический режим сварки, нет варианта ручной сварки;

2) Скорость сварки в Hi Beam Beam Gantry Matcher:

а)  Как представлено, скорость сварки - это скорость перемещения гантри. Это управление инвертором переменного тока на основе требуемой технологии сварки, в пределах диапазона 240 ~ 2400 мм/мин:

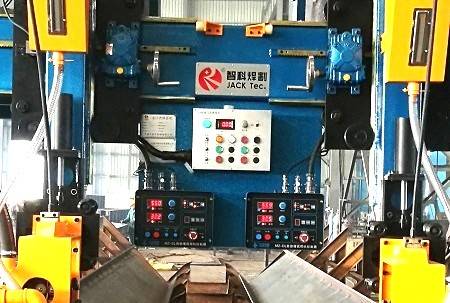

Операционная панель модели Wuxi Jack LHA: ( Рис.3 )

б) на рабочей панели машины GAZ GANTRE -GANTIONS есть ручка для непрерывной регулировки скорости сварки и цифровой дисплей для отображения в реальном и реальном времени;

3) Навыки оператора для Gaz Gantry Structure H Beam Saw Welding Machine:

A) С автоматической сваркой в ​​этой автоматизированной машине LHAZ его оператору не нужно командовать превосходным навыком сварки и богатой экспертизы, как в случае с сваркой ручной работы. Тем не менее, он или она должны понять знания сварки и получить опыт сварки по крайней мере среднего уровня;

б) быть специально, способность оператора для затопленной дуговой машины Lhaz HEAM:

я.  Управлять процессом сварки пилы с пила -питания;

II   Вынести суждение о готовом качество пилы на луче H и принять меры соответственно:

iii. Если когда -либо случаются сварки дефектов, как сделать ремонт ICA (неизбежное корректирующее действие) на машине с должной силой;

c) По этой причине, если новичок приходит на должность управления машиной серии Lhaz, ему или ей нужно принять участие в соответствующем обучении и пройти тест на навыки (квалифицированный), прежде чем работать над своим собственным;

4) Интеграция аутсорсинговых подразделений в сварку Gantry Gantry Lhaz I:

а) С многочисленными аутсорсинговыми единицами, оснащенными в этой сварной машине с половой гантри,

       я.  Большой сварочный ток пилы пилы двух комплектов;

      II  Управление восстановления Flux из двух подходов;

     iii.  Пила проволочный кормление двух комплектов;

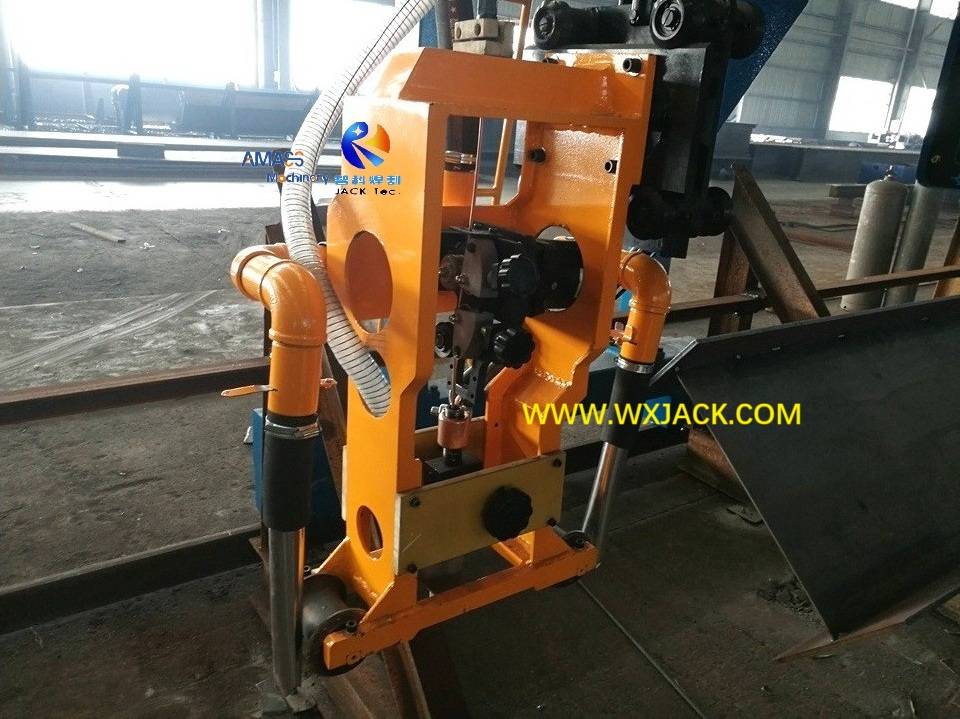

     IV   Пило Агрочная отслеживание двух подходов;

б)   связь между вышеупомянутыми аутсорсинговыми единицами и с основным оборудованием машины LHAZ, чтобы превратить его в интегральную систему, важна как для производителя, так и для пользователя;

в) В частности, в сварке Gantry Gantry Lhaz H:

я.  С одной стороны, каждое устройство имеет свою собственную консоль для манипуляций;

II С другой стороны, электрическая система управления машиной интегрирует управление этими единицами в свою цепь управления и петлю обратной связи;

iii.   И в аспекте работы, рабочая панель Lhaz H Beam Saw Saw Machine имеет соответствующую кнопку или переключатель, чтобы манипулировать каждым из отдельных устройств;

IV  Руководства всех этих аутсорсинговых подразделений будут предоставлены клиенту вместе с другими техническими документами во время доставки и принятия машины LHAZ.

3. Технические параметры LHA55Z H Beam Gantry Gainting Machine:
