Структура столбца троллейпинга

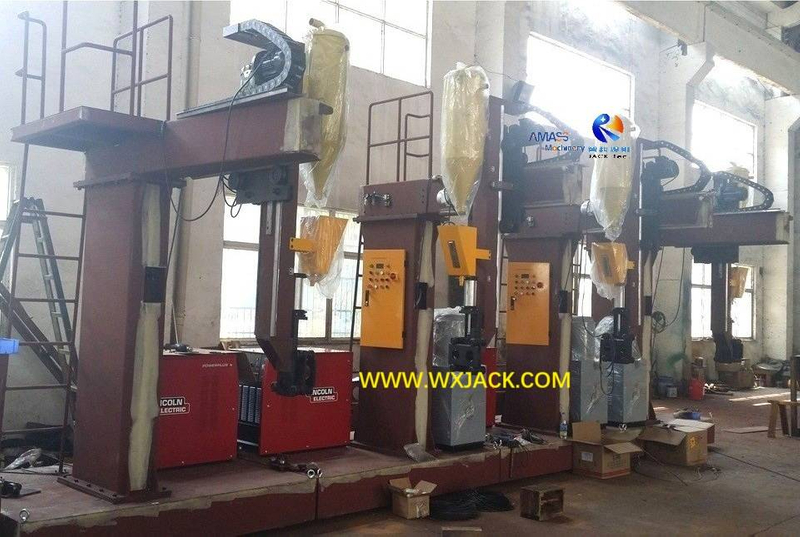

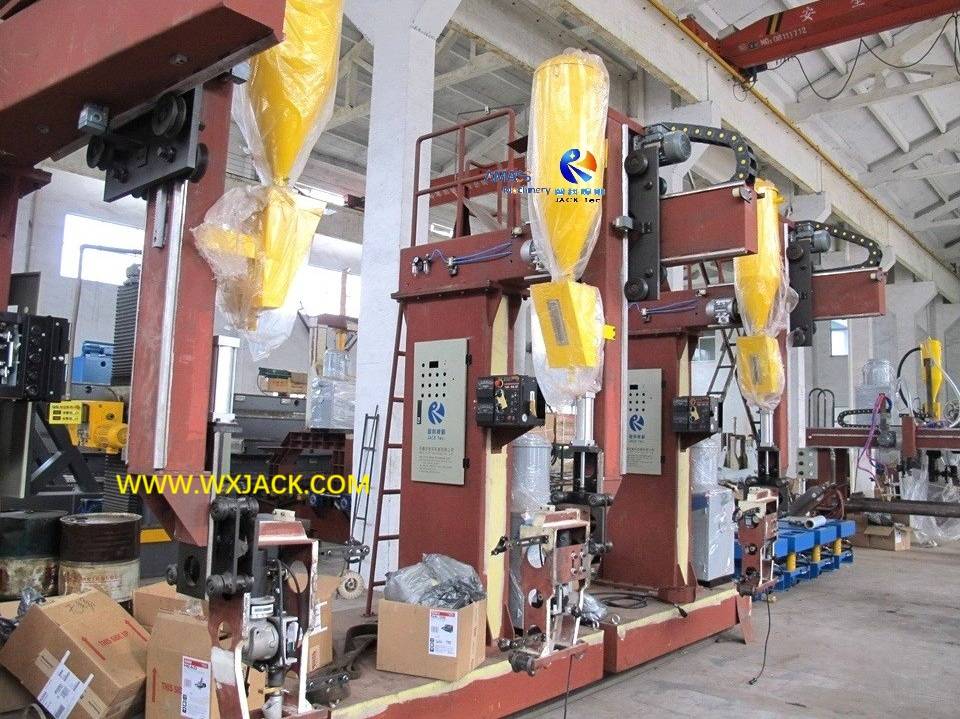

Прикрепленные первые и вторые фотографии были сделаны при установке и вводе в эксплуатацию машины для сварки пучка LHC типа I (I Beam - это синоним H Beam) на мастерской Wuxi Jack.

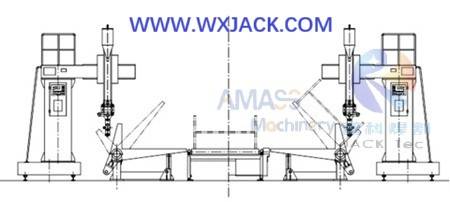

Дизайн эскиза на 2 наборах модели LHC лицо к лице:   ( рис.1 )

1. Рабочий процесс модели LHC модели типа I Тип пучка сварки балки:

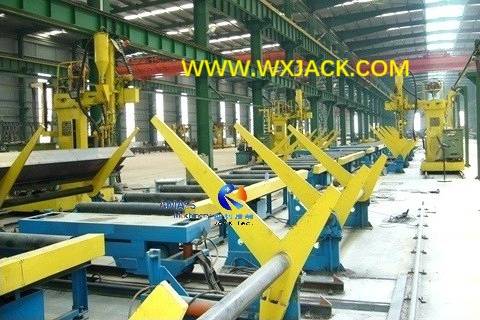

На фотографиях ниже указано на макете машины конструкции столбца Wuxi Jack LHC, работающей в зоне пили сварки автоматической линии HEAM, на стальной конструкционной установке:   ( Рис.2 )

1)  с помощью круговой корзины, собранные и сварные H лучи H от предыдущей станции HEAM MACHLANG HEAM помещают на гидравлическую подставку Hydraulic 60 °;

2)  с помощью гидравлической переворотной стойки 60 °, луча H поворачивается в положение сварки на филе 45 ° для требуемой ориентации в машине Hi Beam типа LHC;

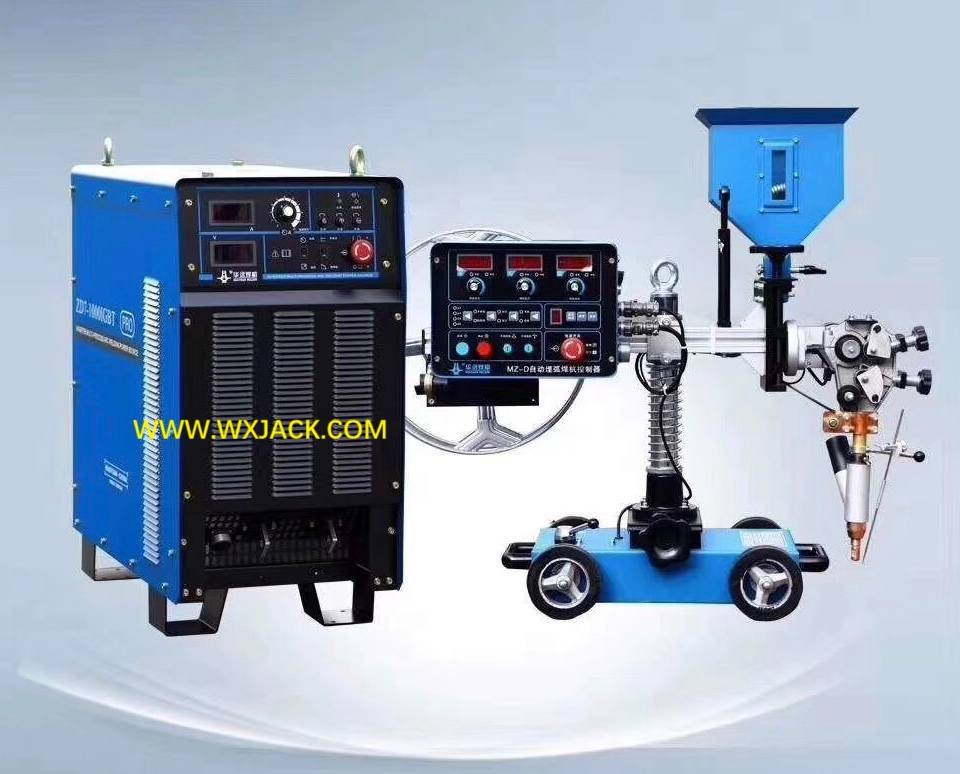

3) Во время стадии пилы сварки в модельной машине LHC и управляемой с помощью автоматического блок трекера сварки дуги, сварная факела перемещается в трех осях оси x / y / z , что все время выравнивает сварки:

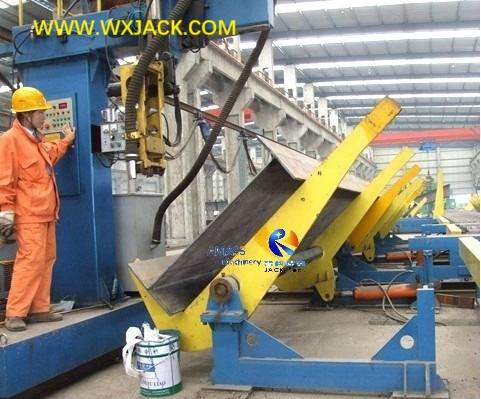

Заглянуть на рабочую момента модели Wuxi Jack LHC Model, для сварки H Beam Saw: ( Рис.3 )

4) Смысл на оси x / y / z в машине сварки пучка типа H LHC:

а) x ось в модельной машине LHC:

  я.  Это предназначено для модуляции по поперечному движению сварки факела вдоль длинного луча корпуса машины;

   II   Это движение можно контролировать с помощью маховика (оно верно с помощью сварки Gantry Gantry Gantry Lht T и Lhaz & Lhac Gantry Frame I Beam Beam Beam Beam Bearced Arc Weling Machine  ). Пожалуйста, проверьте ниже изображение, отмеченное красным цветом раунда:

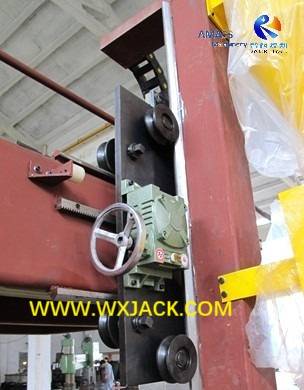

Махо для регулировки положения сварочного факела вдоль горизонтальной: ( рис.4 )

   iii.  Примечание. Некоторые запросы клиента управляют движением этого направления. В таком состоянии мы устанавливаем двигатель на поперечном луче и имеем переключатель переключения на эксплуатационную подвеску для его манипулирования;

б) y -ось  в модельной машине LHC:

Это для управления вертикальным движением сварки горелки вдоль сварки, двигательного привода. Другими словами, это движение приспосабливается к близкому или от сварочного шва сварки. Это достигается с помощью переключателя на рабочей панели машины LHC;

в) Z -ось  в модельной машине LHC :

Это предназначено для управления на тележке колонки, движущейся вперед и назад вдоль рельса во время рабочего процесса (включая бег как пилы, так и простоя): это движение реализуется с движением троллейбуса вдоль рельса, другими словами, вдоль H Beam. Это также для реализации операции сварки пилы на луче заготовки H.

2.  Стабильность структуры колонны LHC H BEAM HEALDING MACHINGENT:

1)    Потенциальный риск с запуском  колонны LHC Тип Hi Beam Saw Machine:

Как можно проверить из его структуры, для этой модели LHC корпус машины тележкой / вертикальной колонки / верхнего горизонтального луча имеет две очевидные проблемы '': ':

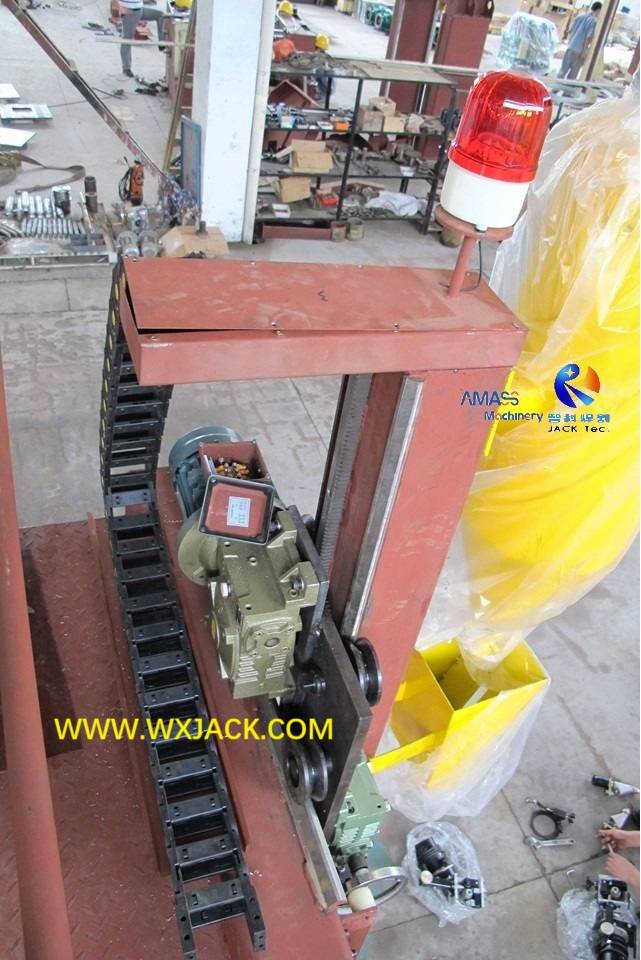

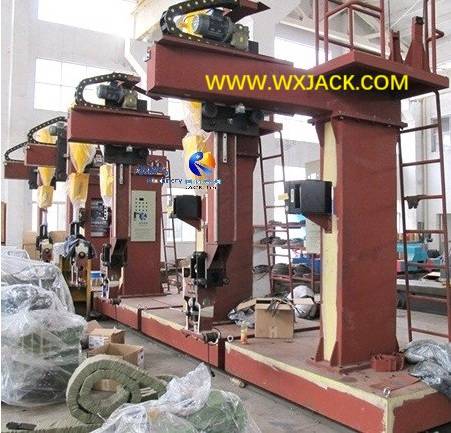

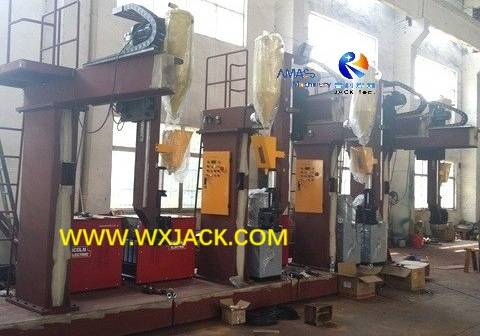

Механические рамки модели LHC на мастерской Wuxi Jack: ( Рис.5 )

A)  Структура движущегося троллейбуса не такая стабильная работа, как структура GANTION FRACH в машине серии LHA, или T -рамка в модельной машине LHT. По крайней мере, выглядит так;

б) структура движущегося троллейбуса имеет меньшую площадь для размещения компонентов функции по сравнению с машинами LHA Gantry и LHT T рамы;

2) Следовательно, чтобы убедиться, что стабильный работает как в периоде сварки пили, так и в стадии перемещения холостого хода в сварке сварки пучка колонны LHC, и не имеют тесного развертывания,

Машина, взятая на  пучковую пилую машину типа I LHC типа I от Wuxi Jack:

Wuxi Jack принимает ниже действия при разработке и изготовлении:

а)  движущаяся тележка - это двойной привод с двойным валом в способе VFD (переменная частота);

б) скорость сварки корректируется с помощью ручки поворота в диапазоне в 10 раз и отображается в цифровой подвеске на рабочей подвеске модельной машины LHC;

c) Вместо того, чтобы посадить на тележку или на балку, плата управления булочной машины для пучка LHC типа H интегрирована внутри столбца, с рабочим подвесным подвеской на дверь.

Проверьте ниже изображение, отмеченное красной квадратной рамой Wuxi Jack LHC Model: ( Рис.6 )

D) Базовая троллейбус имеет высоту 30 см, с передачими модулями моторного редуктора внутри. Это также увеличивает стабильность движущейся тележки в процессе работы машины структуры столбца LHC;

e) Поперечный луча свеса сохраняется как можно более коротким: расширение 1500 мм.

3. Технические параметры модели LHC -модели типа I Beak Saw Saw Machine:
