Среднее управление LHA5Z I Луч

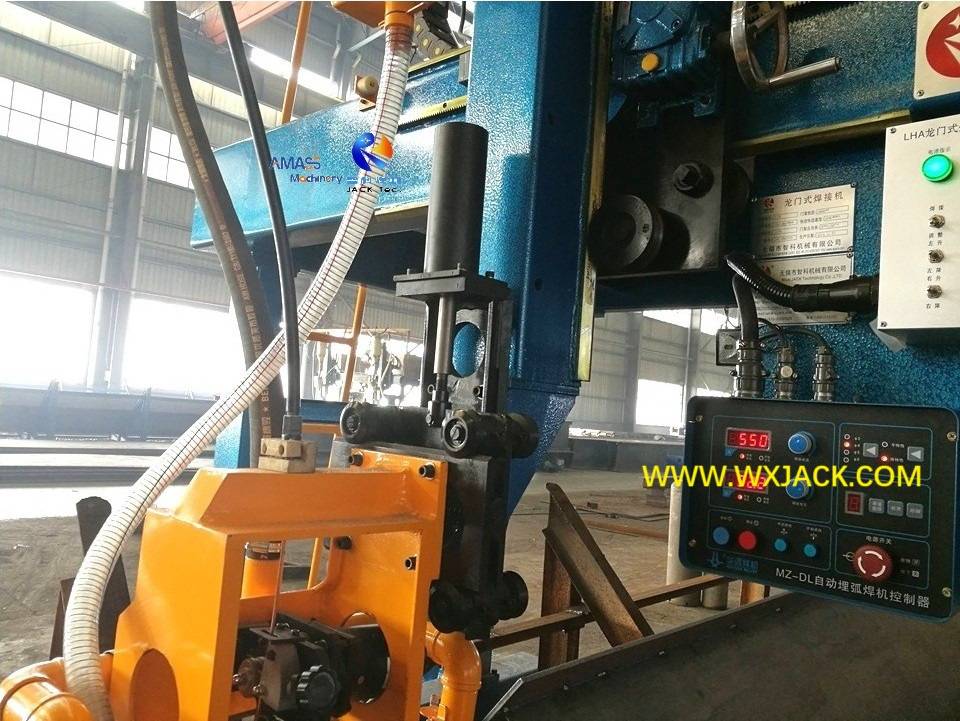

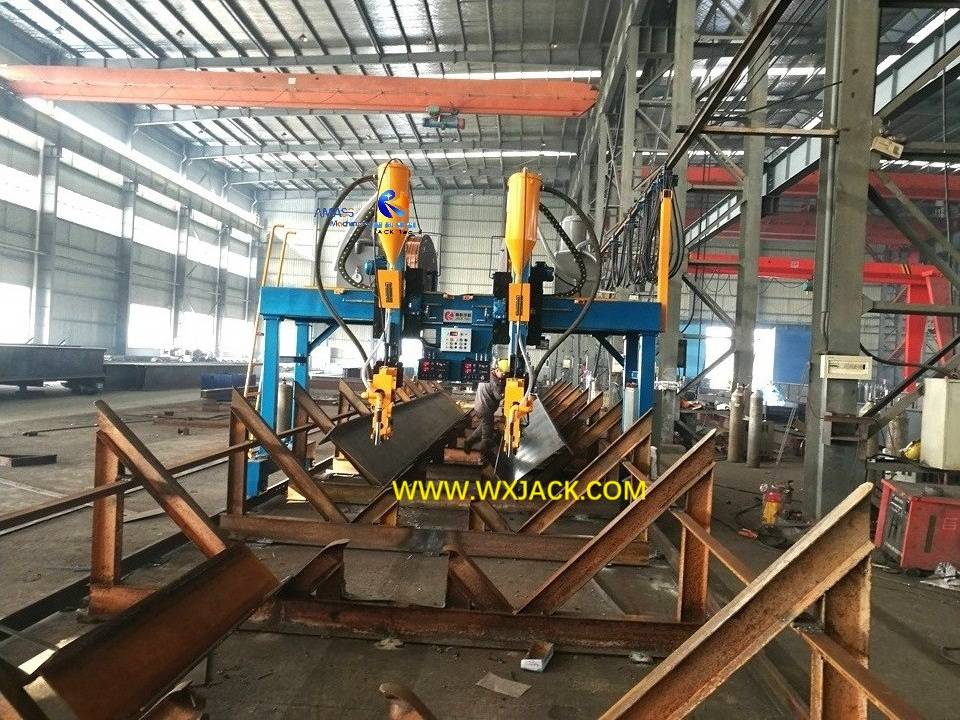

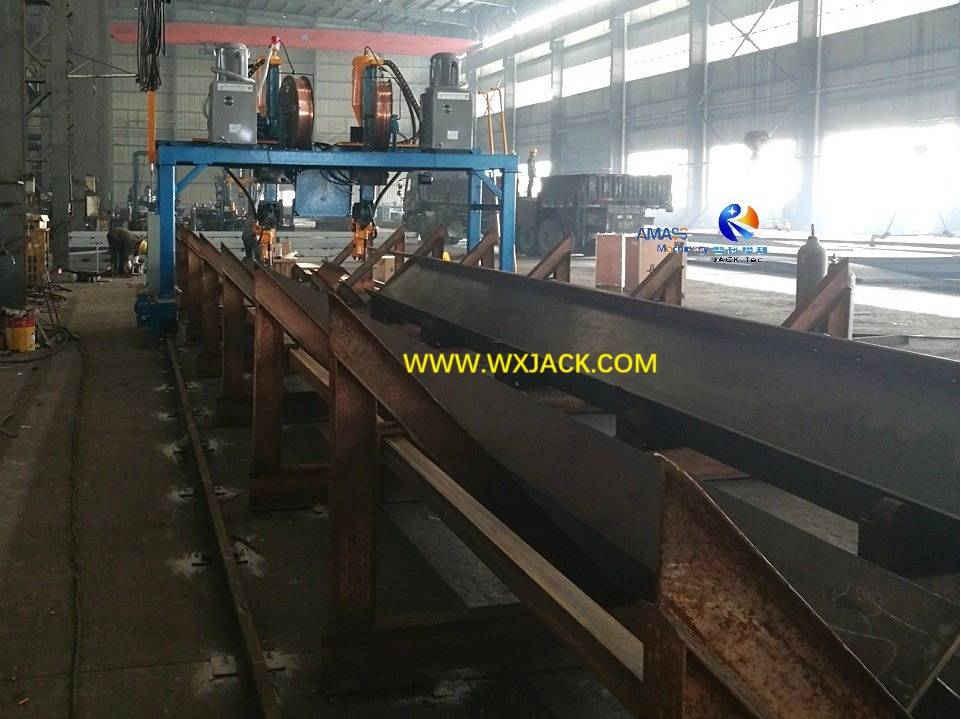

Прикрепленные первые три фотографии были сделаны на модели LHA5Z Wuxi Gack Gantry Type I Beam Swarding Machine, работающего на разных стальных конструкционных сооружениях. Вы можете судить его стиль управления на первый взгляд: оператор стоит в центре этой машины.

1. Изменения в стиле управления и размерности сварки сварки Gantry LHA типа H:

1) Разнообразные размеры в LHA:  среди трех типов структуры HEAM BEAR BEARED ARC MACHING, GANTRE GANTRE LHA   - единственная, которая имеет много вариаций с точки зрения станции оператора ( центральное управление LHAZ по сравнению с боковым управлением LHAC ) и пролетний рельс ( 4000 мм , 5000 мм , 5500 мм )::

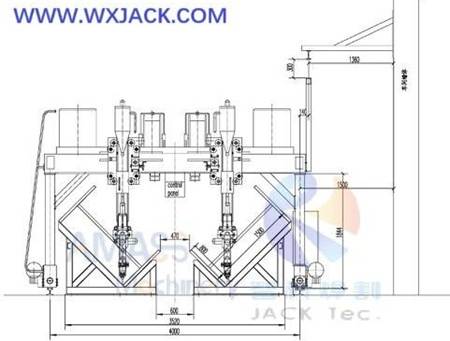

Дизайн эскиза на модели LHA: ( Рис.1 )

2)  Такое изменение в машине определяется по признаку его механической структуры рамы: Гантри является своего рода закрытым, что обеспечивает ограничение как на размер H Beam, так и на рабочей станции. Вместо этого, как сварная сварка, так и тип Type Type (LHC) H , так и Ty Type (LHT) тип типа H Beam Beam Beam Beam Bearned Arc Swarding Machine имеет корпус машины с открытым типом, что не имеет такого ограничения.

2. Сильные очки и ограничение серии Lhaz Series Gantry Type H Beam Weling Machine:

1) Сильные очки Lhaz Series H Beam Gantry Weling Machine :

Из которых LHA5Z является наиболее часто выбранной моделью. Это потому, что::

а)  модель LHA5Z может сварчать H Луч с размером веб -сайта до 1800 мм, что удовлетворяет спрос на производство большинства H MANGE;

б)  Центр управления модели LHAZ нуждается в только один оператор , чтобы позаботиться о процессе пилы (погруженная дуговая сварка);

2) Ограничение сварной машины для луча I типа I типа:

Конечно, каждое решение имеет свое преимущество и недостаток. Для машины типа GANTY CENTRENTE Два очевидных недостатка:

а)  , как объяснено, тот же промежуток рельса LHAZ имеет меньший размер HEM LEAM, чем LHAC с боковым управлением: для этого 5000 -миллиметрового пролета рельса, с модельной машиной LHA5C , самая большая ширина HEAM H BEAM может составлять до 2000 мм по сравнению с 1800 мм для LHA5Z;

б) Другой - операция неудобства для оператора. Как можно задумано из эскиза, для бокового управления сваркой Gantry Gantry Lhac H оператор стоит снаружи H Beam, который легко для оператора легко перемещаться для различных действий, таких как извлечение инструмента, проверка и подтверждение состояния и т. Д .:

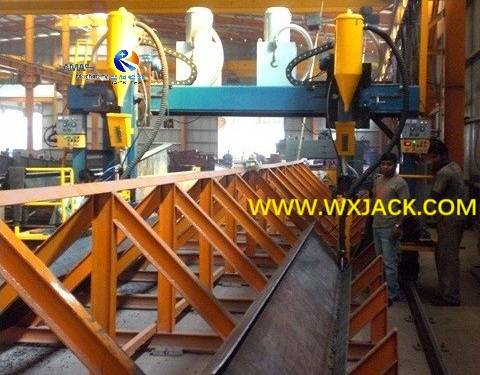

Операционная станция Wuxi Jack Lhac Machine на заводе клиентов Индии: ( Рис.2 )

c) В то время как для оператора сварной машины для лучевой палочки типа I, стоящего в середине машины под датчиком и между двумя частями параллельных рельсов, ему или ей нужно сделать обход на дальнейшем расстоянии для выполнения задач:

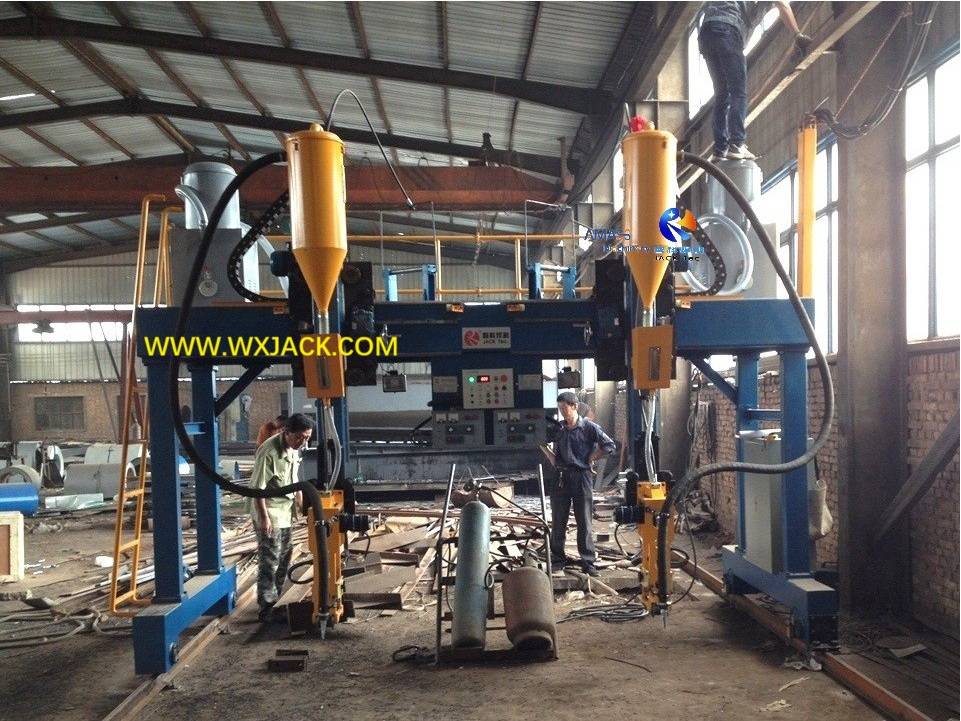

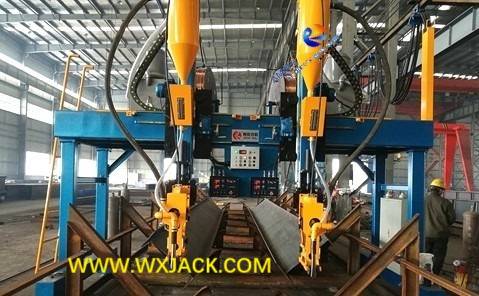

Рабочий сайт Wuxi Jack Lhaz Melement Machine: ( Рис.3 )

3. Конфигурация Lhaz Series H Beam Gantry Machine:

Принимая LHA5Z в качестве примера, это полная конфигурация для набора машины:

1)  Корпус машины  --- Гантри-рама, два набора движущейся каретки для подгонки сварки, проводной трубки и насадков, на передней поверхности гантри;

2)  Rail  --- параллельно, для руководства прохождением гандри вдоль H Beam и выполнения пилы во время работы машины;

3 ) МЕХАНИЧЕСКИЙ СВОЙКИ

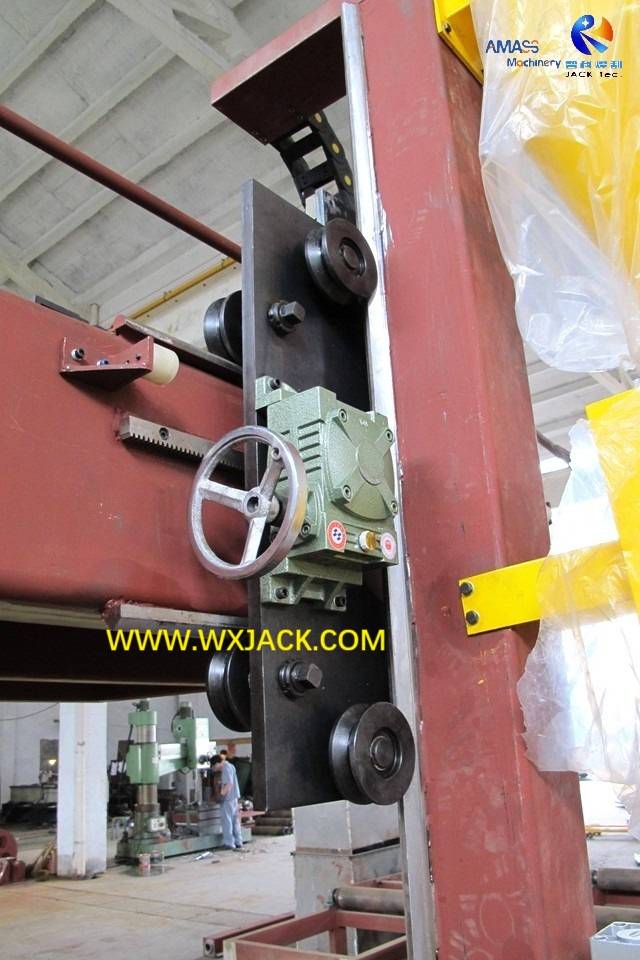

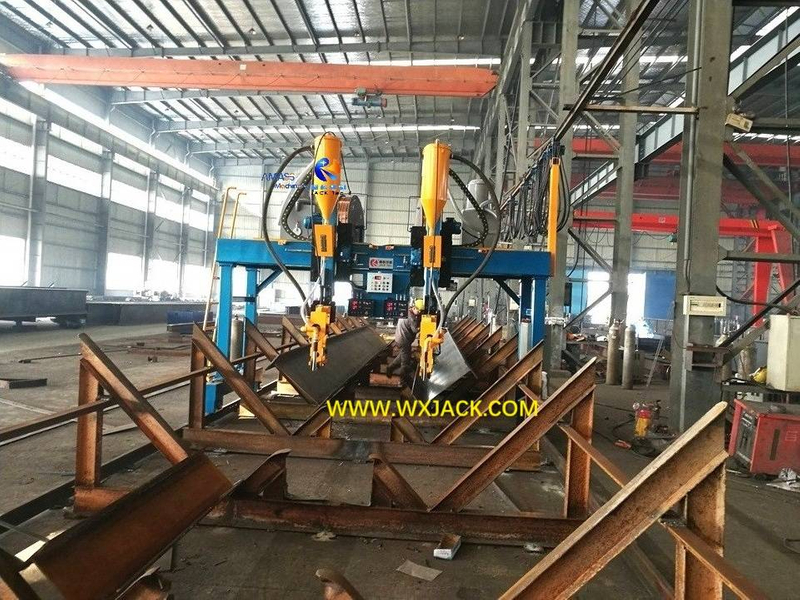

Модель Wuxi Jack Lhaz на 2 частях сварки функций: ( Рис.4 )

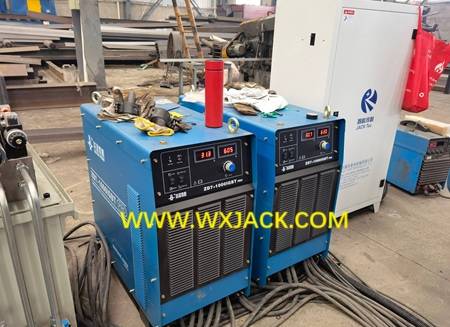

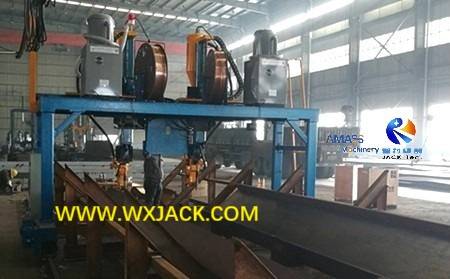

4) Пила сварки питания --- Два набора, либо китайский бренд Huayuan (ZD7-1000), либо US Lincoln (DC-1000), обладает стабильным и твердым качеством: ( Рис.5 )

5)  пила  для сварки проволоки --- два комплекта для подачи сварочного провода во время сварки пилы;

6) Управление по потоку  сварки  отправки и утилизации --- два комплекта, для передачи и утилизации сварки;

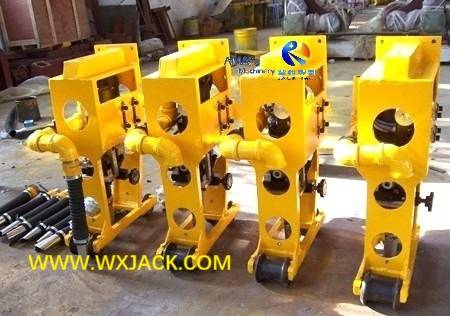

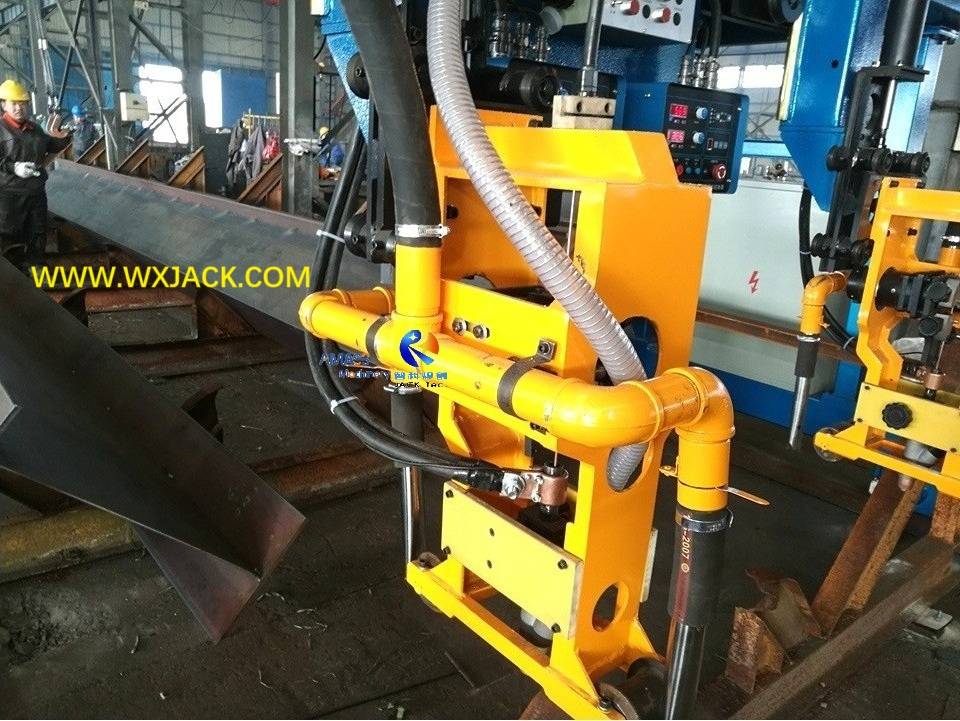

7)  Управление  сваркой дуги --- два комплекта, см. Прикрепленные фотографии шестой и ниже, для руководства сваркой дуги и регулировки горелки во время сварки пилы :

Свела сварка дуговой трекер, оснащенной машиной LHA: ( Рис.6 )

8) Система управления -включает в себя плату управления, операционную панель, элементы управления;

9)  Система трубопровода --- Поводка питания машины, кабеля управления, пробирку для источника воздуха, кабель управления гантри, раздвижной стойку для подвески, сварка и т. Д.

10)  Запасные части --- включают в себя три части толкания, три часа 6A и 4A RL8B-32FUSE каждый, два часа из предохранителей 10A (запасные части могут варьироваться по конкретной модели и потребительскому спросу) на сварке G-балки.

4. Технические параметры машины для сварки луча H LHA5Z типа H:
