5-осевая машина 3000/12 Пламя и плазма

1. Сбросьте использования и преимущества 5 Оси 3000/12 Крупномасштабная плазма пламени Пламя ЧПУ

1) Характеристики применения: модель 5 оси 3000/12 является одной из крупномасштабных моделей в группе продукта машины режущего перекрестка труб CNC и одной из наиболее часто выбранных модели;

2) Преимущества CNC-CP3000/12 Модель 5 Оси Оси плазменный пламя CNC Cutcure Tipe Tipe:

а) Применимый диаметр трубы: технические характеристики этой модели 3000/12 охватывают самый широкий диапазон диаметра заготовки: от минимального φ600 мм до самого большого φ3000 мм;

б) контроль и возможности ЧПУ:   и с 5 -м контролем оси в этом усовершенствованном технике оборудование, большинство клиентов спрос на разрезание труб, включая сокращение и скопление, может быть выполнено в практическом применении;

3) Рабочая способность CNC-CP3000/12 Модель 5 Оси Оси плазменный пламя Пламени СПНК СТАРИТЕЛЬНА

а)   Макс. Размер трубы: это крупномасштабное оборудование может вырезать и сделать скосление на трубах/ трубках с длиной до 12 м и диаметром до 3000 мм;

б) функции: как разрезание, так и снятие на краях различных типов на трубах доступны;

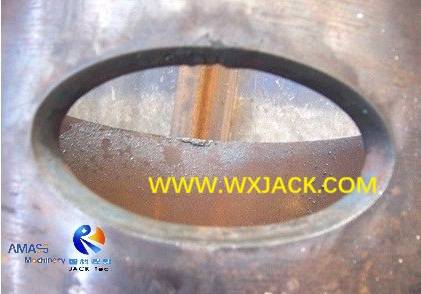

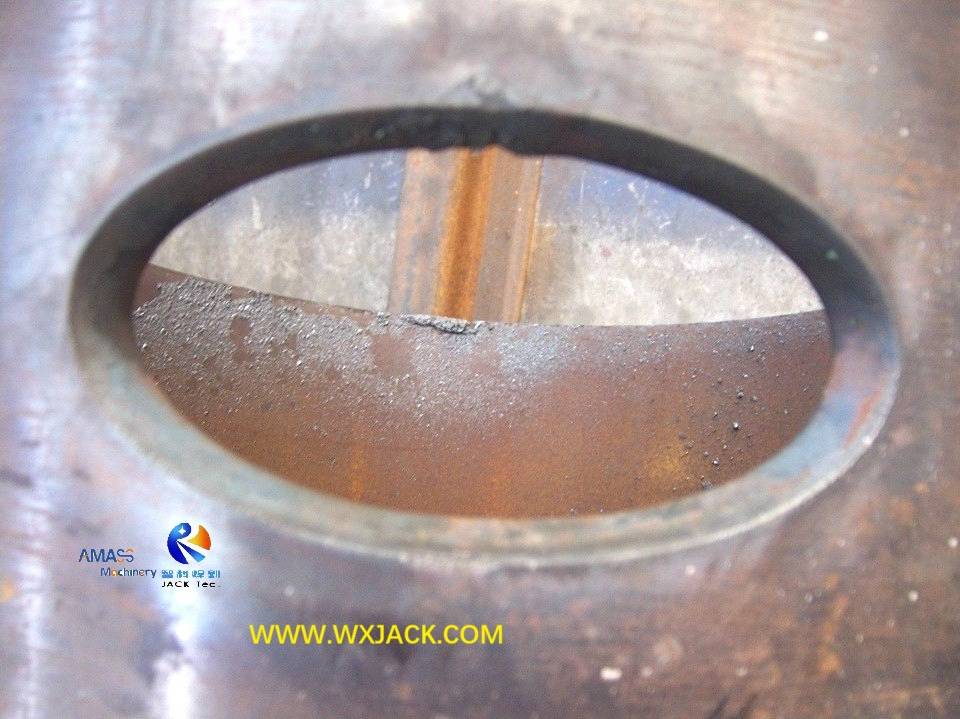

4) Режущие керфы, произведенные из машины для резки труб Wuxi Jack 5 оси :  ( Рис.1 )

2. Рабочие функции 5 Оси 3000/12 Крупномасштабная машина Плазма Пламя СНЦ СТРОНАКА РЕЗКИ

1) Технология резки в машине резки CNC-CP Series CNC-режущего трубного автомата аналогична  технологии резки с ЧПУ , которая принимается с кислородным топливным пламенем в качестве среды на толстых настенных трубах и плазме для разрезания тонкой до средней толщиной труб;

2) ось управления ЧПУ: также контролируемая с помощью численной системы управления, эта мощная машина имеет гораздо больше оси управления: 5 оси по сравнению с 2 осью;

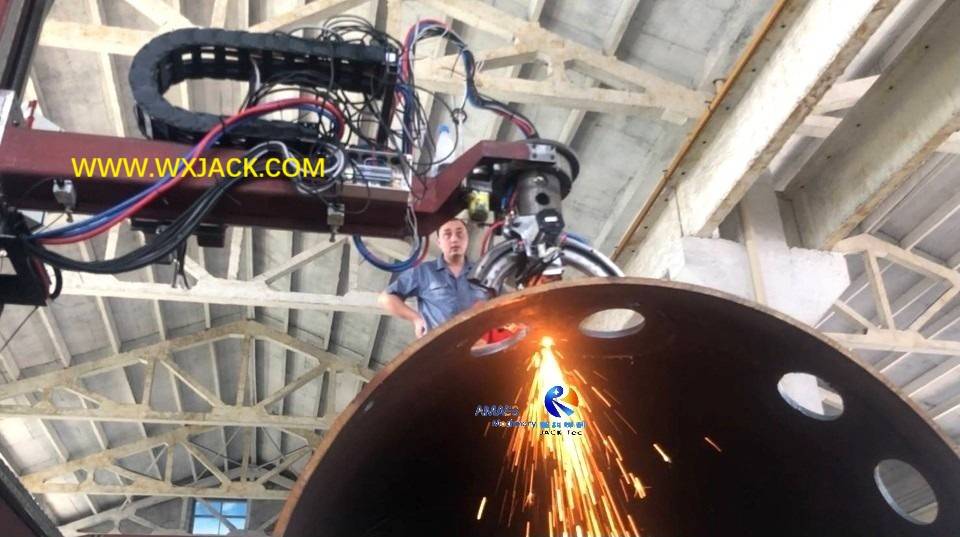

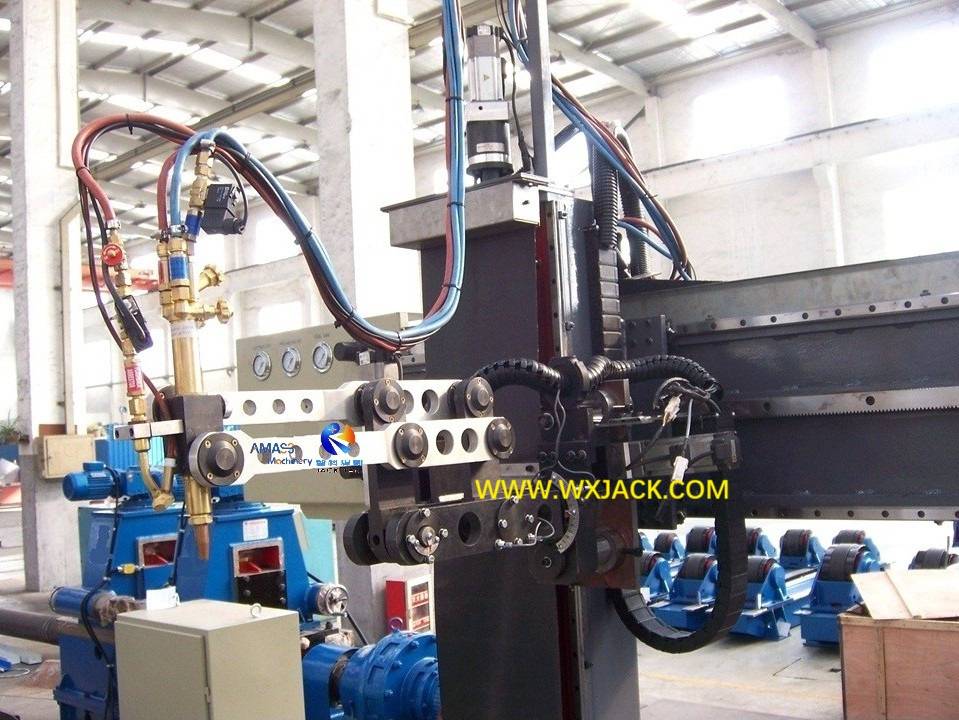

3) Поддержка труб заготовки: в течение рабочего периода резки управления с ЧПУ на заготовку большого диаметра медленно вращается вместе с процессом резки, как показано на прикрепленных 5 -м и 6 -м фотографиях. Это означает, что его вспомогательные ролики работают как группа роликов сварки сварки.

3. Функция 5 оси в крупномасштабной машине для режущей трубы Плазмы Плазма :

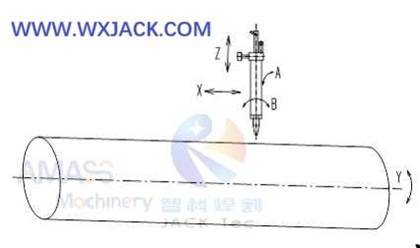

1)   Для управления ЧПУ 5 оси  при разрезании трубы, пожалуйста, проверьте ниже эскиз:   ( Рис.2 )

2) Задача 5 оси в машине резки трубки с ЧПУ:

а) Разрез режущего факела вдоль радиального направления трубы:     ось (перпендикулярная к экрану)

б) качание режущего факела вдоль осевого направления трубы:     Ось В (параллельно экрану)

C) Движение режущего факела вдоль осевого направления трубы:  x Ось

г) Движение режущего факела вдоль вертикального направления:     ось z

e) вращение трубы:                                                                оси y

4. Технические параметры 5 оси CNC-CP 3000/12 Крупномасштабная плазма пламени Пламя СПК СТРОНАРНОСТЬ
