Сделанная на заказ CP5-660/12

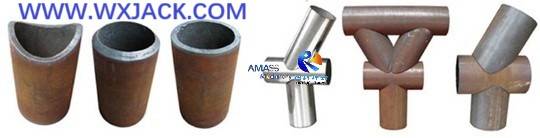

A. Функция и применимая заготовка изготовленного на заказ кислородного топливного пламени 5 Осиная машина для резки труб :

1.   Более широкий диапазон диаметра труб, чем обычная машина для перекрестки трубы φ600 мм .

1) Размер трубы:  в этом применяющем случае клиент должен производить скошенную трубу с максимумом. Диаметр φ660 мм , который немного больше, чем обычное оборудование серии φ600 мм;

2)   , кроме того, наименьший диаметр составляет φ48 мм по сравнению с минимальным φ80 мм в серии φ600 мм;

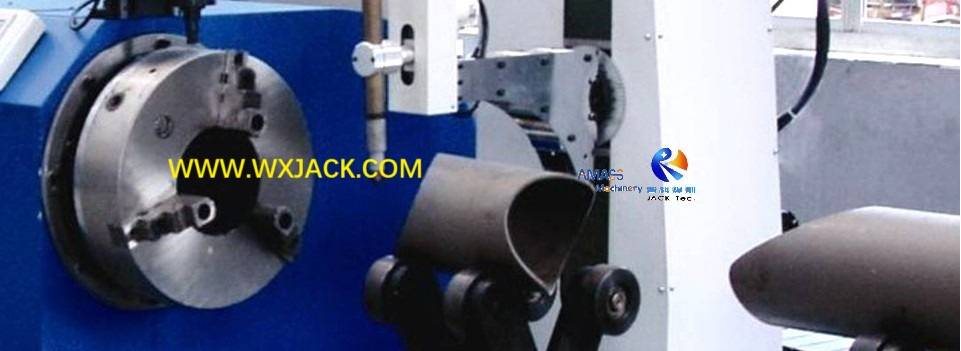

3) Соответственно , приспособление для когтя трубки трубки в этой модели CP5-660 /   12 на 5-оси управляющей трубке с ЧПУ

2.  Термическая резак:

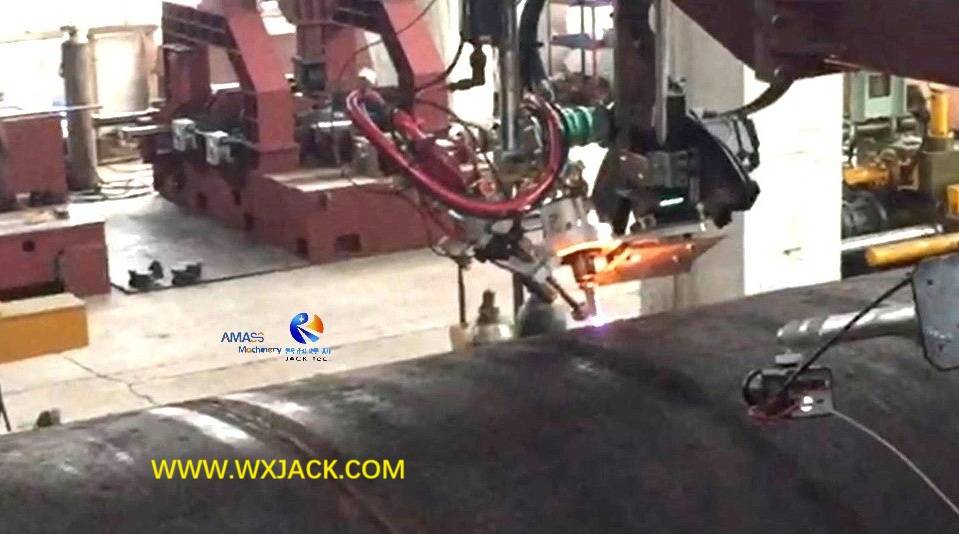

Толщина стенки трубы находится в диапазоне 5 мм ~ 50 мм , что применимо для резки кислорода ацетилена;

3  . ​​  ​​​

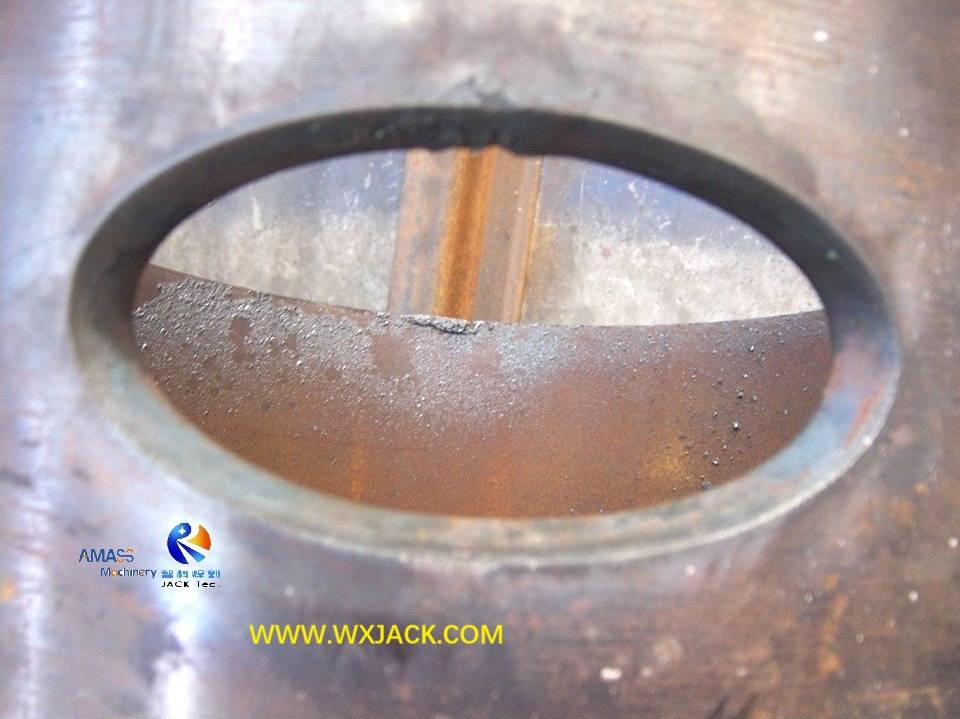

Показанный на фотографии выше, угол сбора в этой модельной машине CNC-CP5-660/12 находится в диапазоне -45 ° ~ +45 ° , который контролируется с осью и осью B;

4. Соответственно, ось оси x / y / z / a / b в пламени 5   оси с ЧПУ

B. Технические функции и основные единицы в Flame 5 Axis Cnc Concection Cutcure Cutting Machine :

1. Система электрического управления в кислородном топливном пламене 5 Оси .

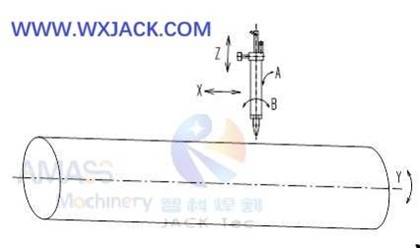

В этой 5 -оси управляющей машине на разрезании трубы 4 оси блокируются:

1)  ось x предназначена  для контроля движения режущего факела вдоль длины трубы;

2) ось Y  предназначена для управления вращением трубы без последствий;

3) ось  для контроля режущей факельной наклоны вдоль радиуса трубы;

4) Ось B предназначена для контроля наклона режущей факела вдоль направления длины трубы;

5) только ось z для контроля подрыва режущей факела контролируется независимо во время операции резки трубы;

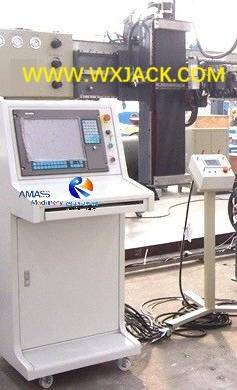

2. Рабочая станция в кислородном топливном пламене 5 Оси по осевой режущей трубке:  ( Рис.4 )

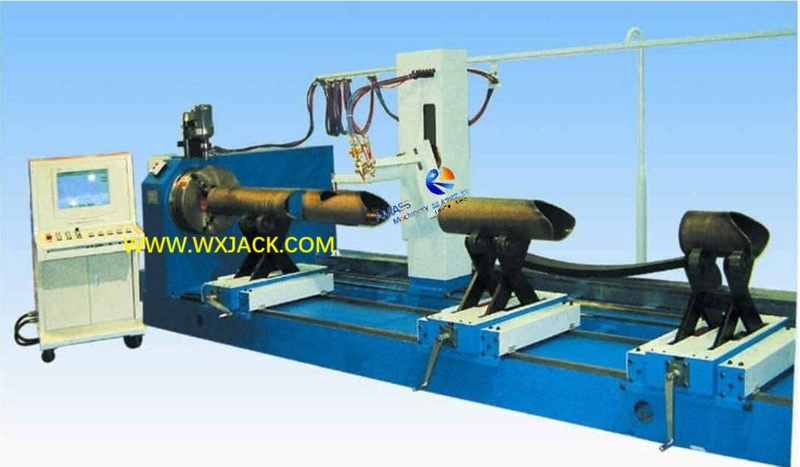

1) Показано на фотографии выше, учитывая трубы малого диаметра ( φ660 мм ) и соответствующую короткую высоту разрезания трубы, подходящая подставка типа стойки с контроллером с ЧПУ, собранным на ее верхней части:

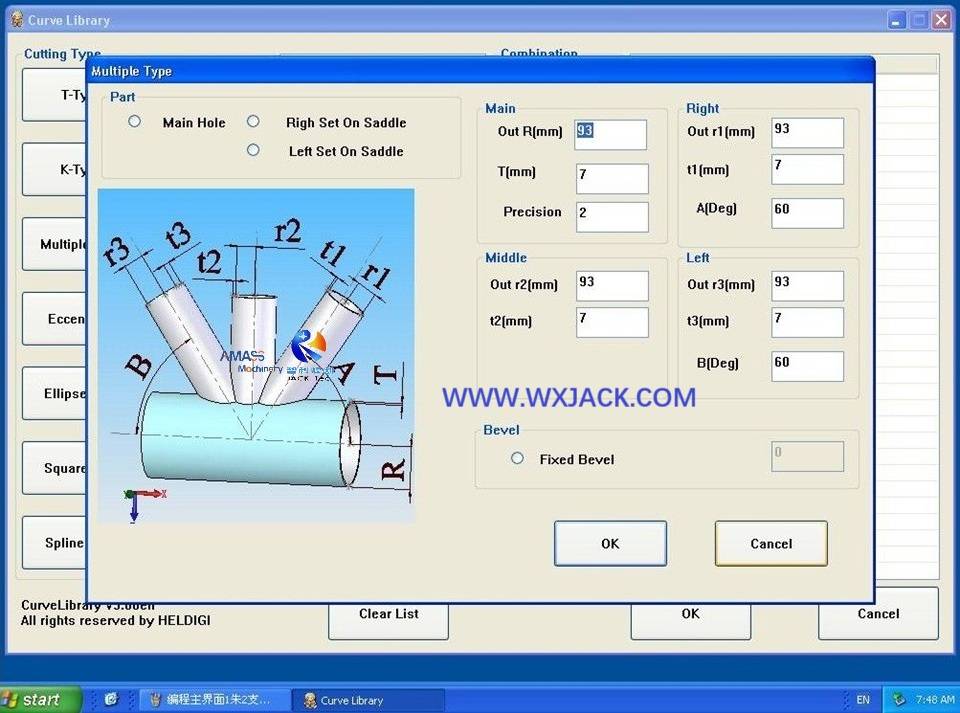

Интерфейс монитора контроллера ЧПУ при управлении процессом резки труб: ( Рис.5 )

2) показано на фотографии выше, с ЧПУ и программным обеспечением есть дружелюбный интерфейс человека машины, простые в эксплуатации и эксплуатацию, аппаратное и программное обеспечение для профессионального управления, используемые для 5 -оси с ЧПУ, контролирующей работу, и имеет заслугу удобной программы, легкого обучения и доступного обновления;

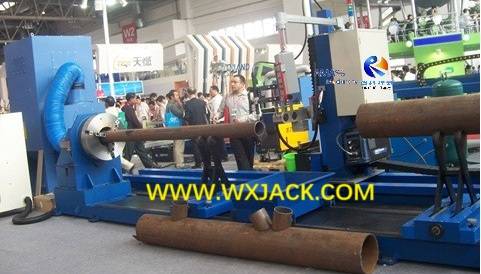

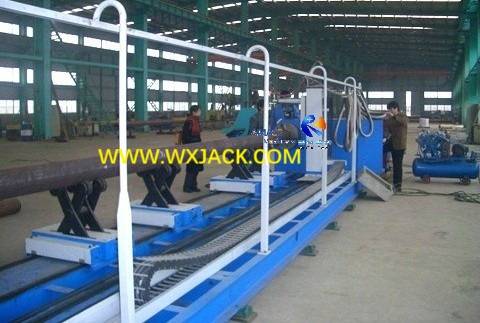

3. Механическая система в wuxi jact  cp5-660/12 Огнетальное пламя для кислородного топлива 5 Осиная машина для резки труб:  ( Рис.6 )

1) показано на приведенной выше фотографии, горизонтальный балок для движения труб зафиксируется на верхней части оборудования для резки труб с ЧПУ, избегая искры, генерируемой во время процесса резки трубы, повреждающих гудеров;

2) базовый слой машины модели модели 5 модели 5- го модели 5 модели 5 в форме сплошной коробки, которая прочно установлена ​​в пол мастерской;

3) Продольная и вертикальная движущаяся единица режущей факела управляется с точным шариковым подшипником линейной направляющей:  ( Рис.7 )

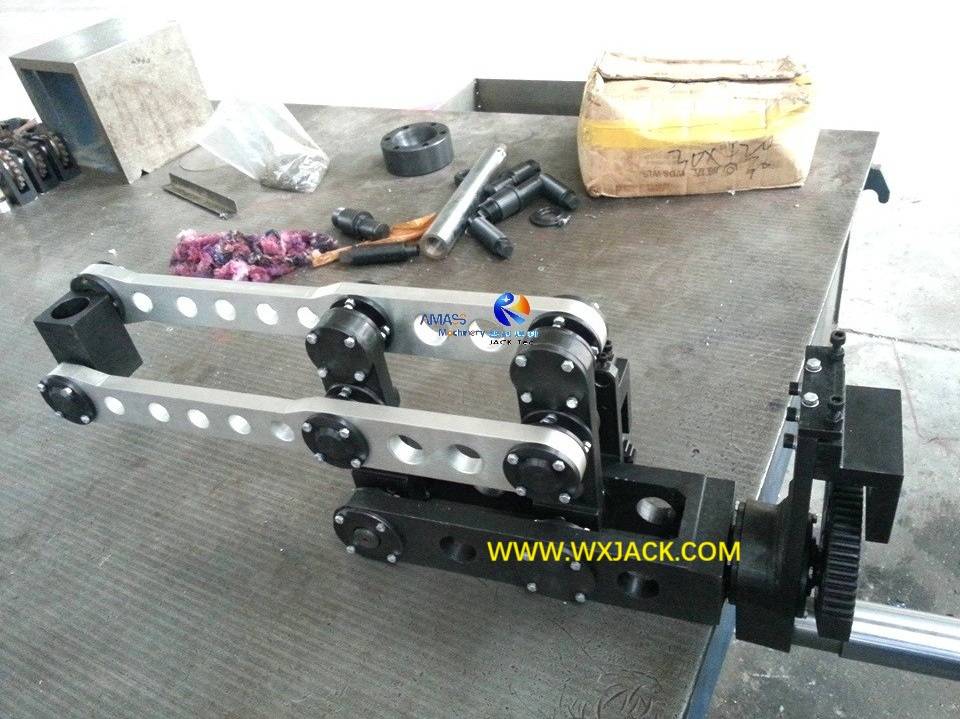

4) Трубого приспособления:  показано на фотографии выше, удерживающая заготовка в CP5-660/12 Модель 5 Оси по оси с ЧПУ Для сравнения, для больших спецификаций, таких как модельная машина φ2500 мм , это тип ролика трения;

4. Система привода и трансмиссии в CP5-660/12 Flame Fuel Flame 5 Осина

1) Ренжаторы точности оборудования из 5 оси импортируются из Германии, небольшого зазора и высокой точности;

2) Servo Drive - это система AC Japan Panasonic, надежная и стабильная. В одном наборе 5 -оси машины есть 5 наборов сервопривода и сервопривода;

5. Одним словом, с 20 -летним разработкой, машина серии Wuxi Jack CP на  резки управления трубкой ЧПУ  является лучшим решением для клиентов, которые имеют спрос на резку трубы и скос.

C. Технические спецификации CP5-660/12 Отоночное пламя топлива 5
