Сложная среда управления средней средой CP6-1400/15

A. Применение и использование CP6-1400/ 11 .

1.   6 -оси φ1400 мм серия СПНК СТАРИТЕЛЬНА

 Является сложной версией для малого и среднего диапазона трубы и специальной модели:

1) Вообще говоря, 5 модели управления осью могут удовлетворить по требованию большинства на скос и снятие труб, для трубы малого и среднего размера:

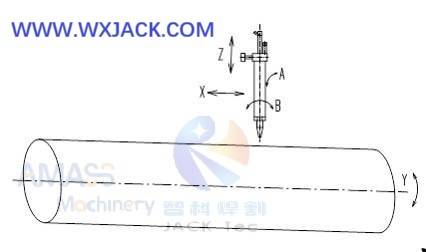

2)   денотация 5 оси в резки управляющей трубы:  ( рис.1 )

2. С другой стороны, существуют определенные условия, которые требуют сложной резки и скоси для труб среднего диаметра, и, следовательно, 6 конфигурация оси:

Применение примеров на сложную 6 -оси с ЧПУ

1) для обработки на материалах из нержавеющей стали/ сплавной стали труб;

2) резка плазма на трубах;

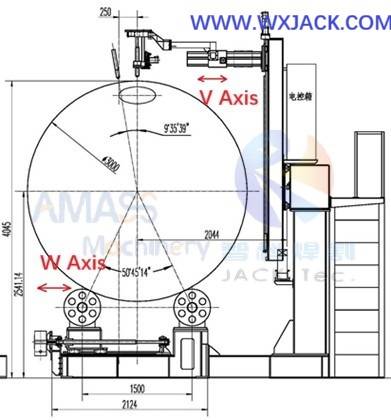

3.   6 ^-й ось V ось V в плазме и пламенной машине перекрестки труб с ЧПУ для управления движением режущей горелки вдоль направления радиуса трубы:  ( Рис.2 )

1) Это означает, что расположение режущего факела вдоль радиуса трубы контролируется не только поворотом трубки y, но и с осью V;

2) 9 типов типичных скосов на трубах, доступные для вырезания из 6 оси с ЧПУ .

B. Основные подразделения в CP6-1400/15 Машина для резки труб с ЧПУ:

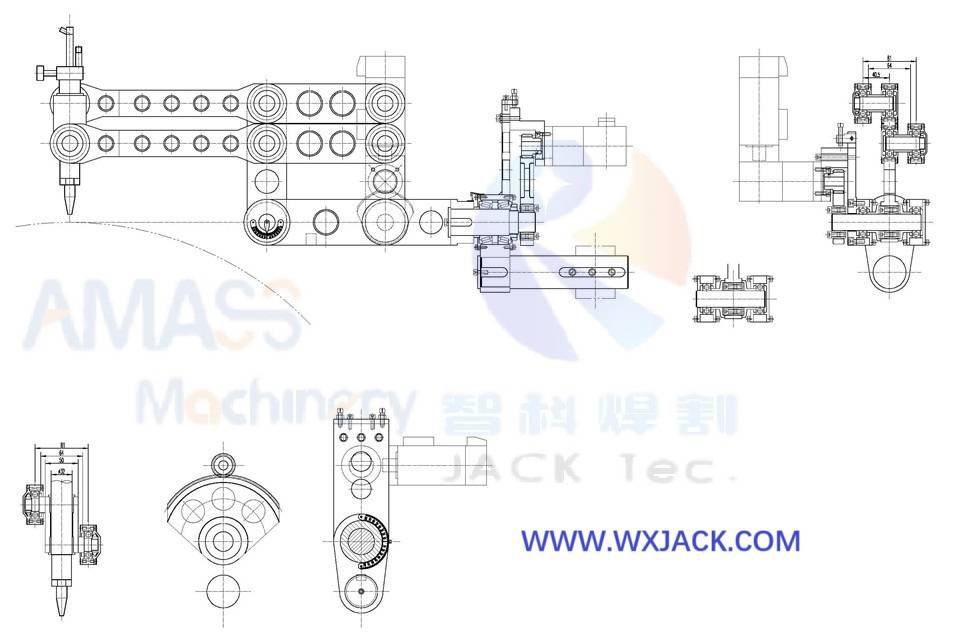

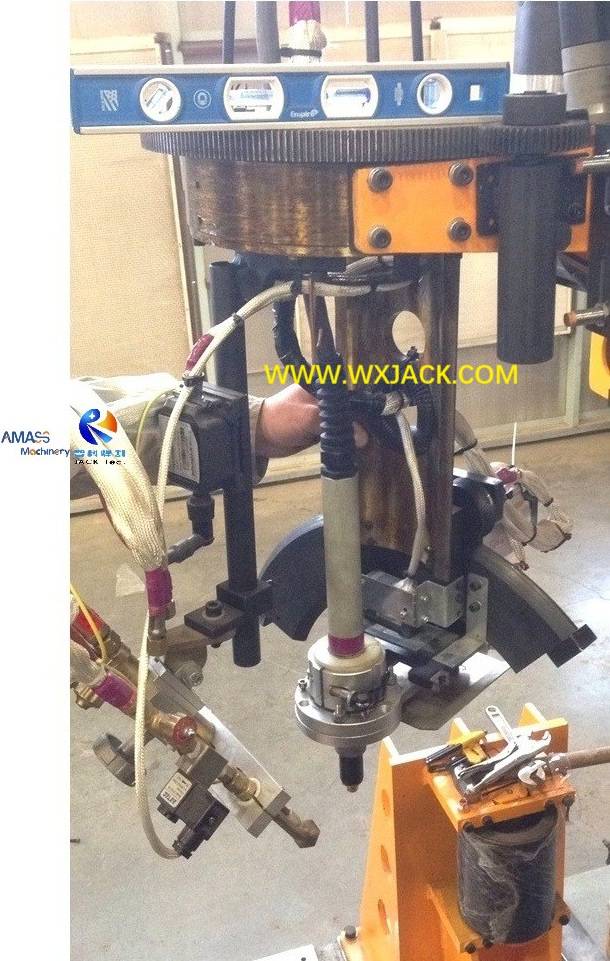

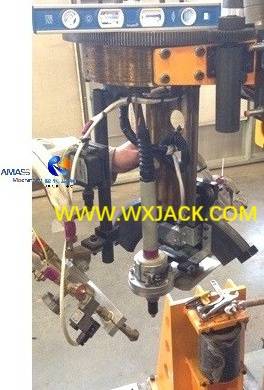

1. Режущий факел в 6 моделях оси:  ( рис.4 )

Специальность режущей факела: как можно найти на приведенной выше фотографии, режущая факел, оснащенная 6 -оси и 7 конфигурационной машиной оси, имеет угловой линейку для измерения на угле наклона, а также механизм для бесконечного поворотного блока 360 °;

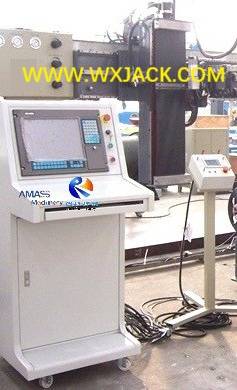

2.  Система электрического управления CP6-1400/15 Стоимость перекрестной режущей трубной трубы:

1) Возможности:  Система управления машиной имеет всю функцию управления и конфигурацию аппаратного обеспечения, необходимую для операции перекрестки труб, которые соответствуют китайскому национальному электрическому стандарту и IEEE, с точки зрения изоляции/ защиты/ расположения кабеля;

2)   Зависит от практического состояния на сайте клиента, управляющая плата серии CP может быть либо из рабочего стола, либо в пути нависающего подвеска;

3) Для этого среднего размера φ1400 мм Спецификация СПНК СТАРИТЕ СТАВИТЬ ТРУБА

4)  Рабочий стол в сложной модели CP6-1400/ 6 , который легко работает, соответствует строгому стандарту в аспекте проектирования/ излучения/ изоляции и расположения кабеля, полностью учитывая строгую среду и прерывание экранирования резки пламени и резки плазмы, обеспечивая долгосрочную и нормальную работу на режущей трубной машине CNC;

5)   Весь входной и выходной сигнал управления управляющей платы изолированы с платой ввода/ вывода. Элементы разумно расположены, а кабели устроены по всей длине машинного рабочего сайта.

C. Предварительное условие на заготовках в CP6-1400/15 CNC-перекрестках CNC - перекрестке

1.   Трубы машины перекрестки труб с ЧПУ:

Чтобы полностью гарантировать высококачественные готовые продукты, сырье  должно соответствовать точности спроса

1)  округлость трубы : овальность поперечного сечения трубы не должна превышать 0,5%, чем у диаметра трубы;

2)  Усиление сварки на продольном шве трубы : если это армирование сварки достаточно выступает, чтобы повлиять на плавное вращение трубы во время резки труб, оно должно быть заземлено заранее;

2. В целом, чтобы иметь это сложное оборудование для резки труб CP6-1400/15, полностью обеспечивающее удовлетворительные результаты, каждая задействованная деталь должна заботиться.

D. Технические параметры CP6-1400/15 машины резки трубы :
