5-осевая машина 2000/9 Пламя и плазма высокая эффективность

A. Свойство 5 Axis 2000/9 Автоматической крупномасштабной машины перекрестки труб с ЧПУ :

1. Модель 5 Axis 2000/9 - это часто используемая модель в автоматической машине для резки труб в серии CP из -за его среднего размера диаметра и длины для заготовки и ее 'промежуточного уровня контроля уровня 5 оси, которые могут удовлетворить обширный диапазон спроса в поле CNC управляющей трубы;

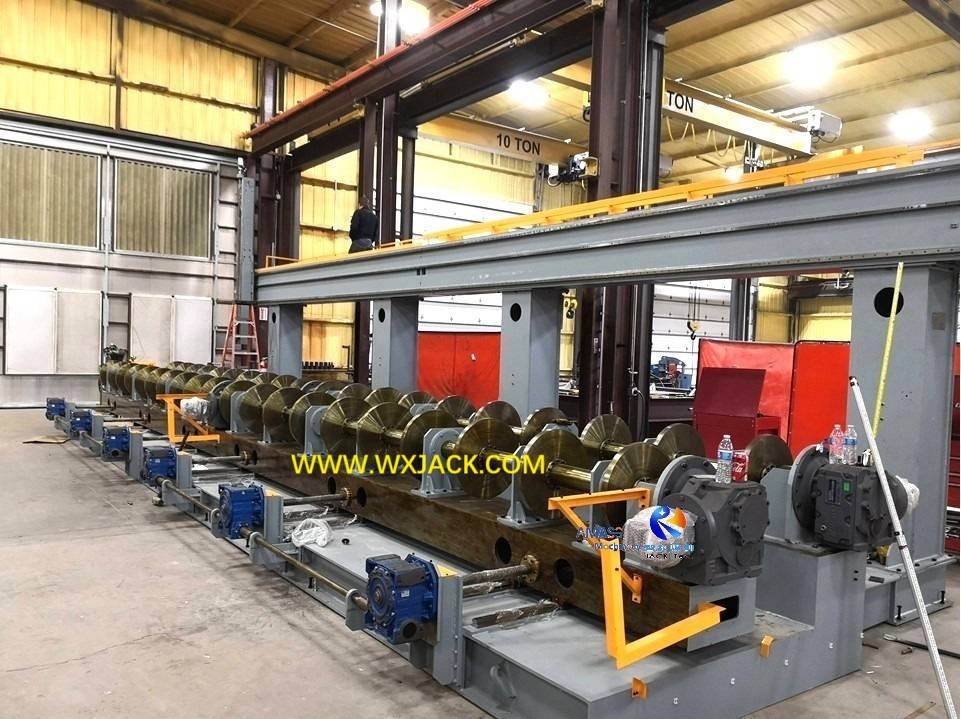

1)   Прикрепленное 1 ^ST Photo находится на этой большой машине без проложенной трубы;

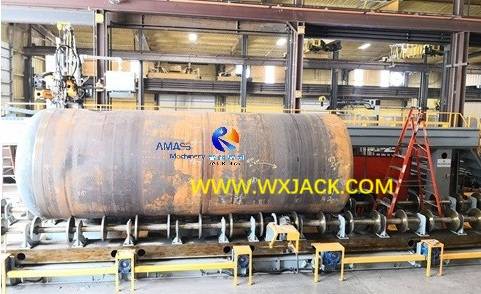

2) Кусок трубы большого диаметра, который положил на  ролики трения .

2. Здесь 5 Axis 2000/9 означает, что это автоматическое оборудование может разрезать и сочетать на трубах с диаметром до φ2000 мм и длиной 9 м, под осью управления 5 CNC вдоль длины трубы/ радиуса/ вращения трубы/ продольного качания/ развертывания радиуса:

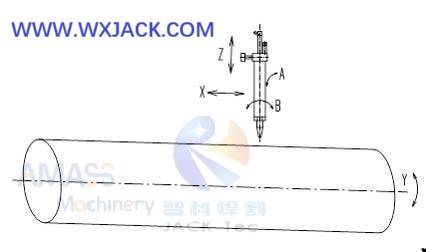

1) Графическая презентация на 5 оси в автоматическом перекрестном оборудовании с ЧПУ:  ( Рис.2 )

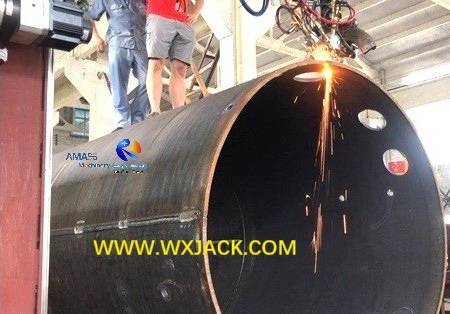

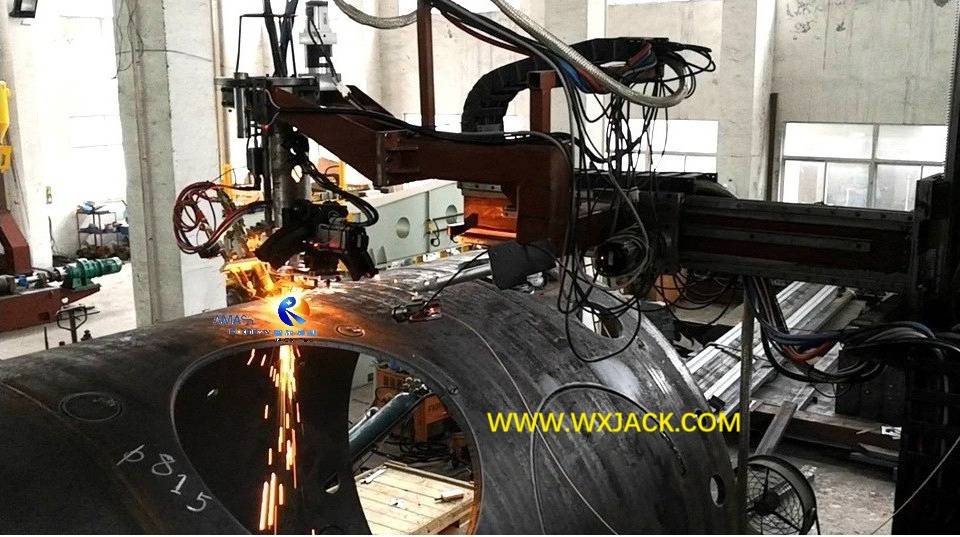

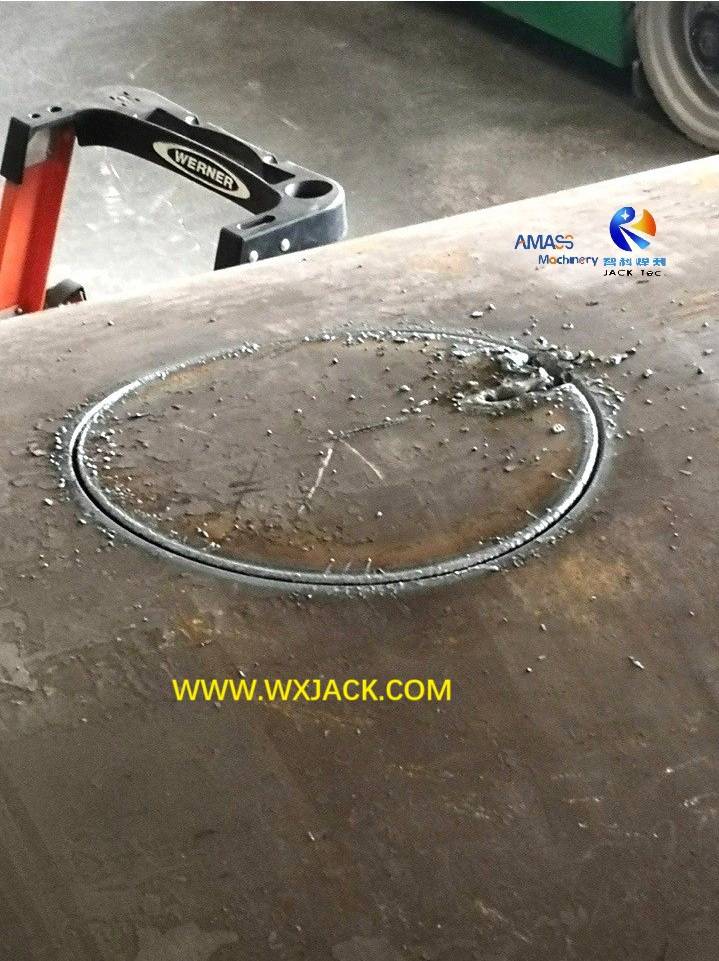

2) Процесс резки и счивания в автоматической режущей трубной трубке Wuxi Jack Machine :  ( Рис.3 )

B. Поддерживающие фрикционные ролики в φ1400 мм ~ φ3000 мм среднего и крупномасштабного резки с ЧПУ :

1.   Как объяснено в продукте 3 автоматической машины модели 600/9 модели , удержание трубы заготовки отличается между моделями для трубы небольшого размера (диаметр φ600 мм) и модели для трубы среднего и большого размера (φ1400 ~ φ3000 мм): диаметр): диаметр): диаметр): диаметр): диаметр) :

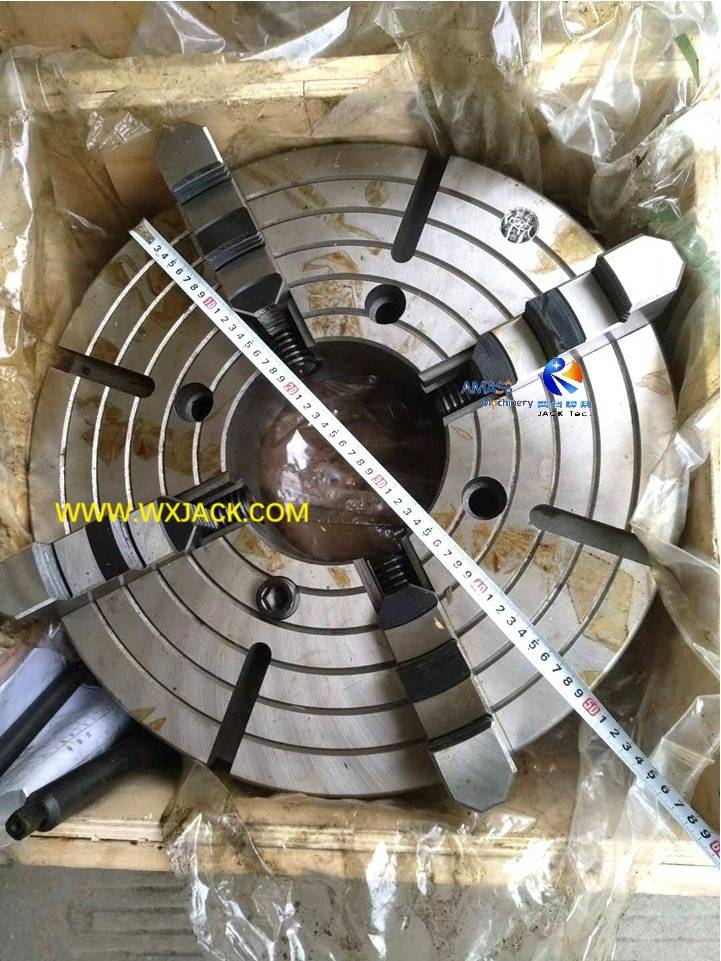

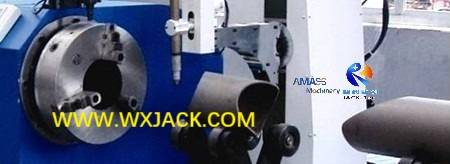

1) Маленький диаметр φ600 мм применяется с 3 приспособлением типа когтя:  ( Рис.4 )

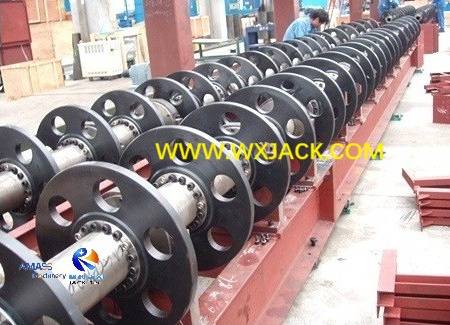

2) Модели модели среднего и большого размера ( φ1400 ~ φ3000 мм) Машина Принято с типом ролика трения:  ( Рис.5 )

2. Для среднего и крупного (φ1400 ~ φ3000mm) машины перекрестки труб с ЧПУ:

Причина, по которой эти модели  применяют с типом ролика трения:

1) вращение трубы находится в той же линейной скорости для всех моделей серии CP;

2) трубы среднего и большого диаметра имеют гораздо меньше импульса, чем трубы мелкого диаметра, или больше инерции;

3) Таким образом, в машине средних и больших моделей риск дрейфа труб мало, и нет необходимости иметь выделенный блок зажима, такой как 3 когтя для небольших труб, чтобы закрепить трубу;

3. Роль ролика для трений для работы крупномасштабной машины для перекрестки труб с ЧПУ:

1) Во время работы машины среднего и большого диапазона (φ1400 ~ φ3000 мм) машины для заготовки могут вращаться плавно и стабильно без дрейфу, посредством силы трения между трубой и роликами трения;

2)  Преимущество структуры ролика для трения - это простота нагрузки и разгрузки трубы на машину, которая может сэкономить интенсивность труда и время цикла справедливо;

3)  Производство роликов трения изготовлена ​​из стали № 45, проходящей через особую термическую обработку гашения, с сильной силой и долгой жизнью. Нет необходимости заменять ролики трения в нормальном состоянии, что означает тот же срок службы, что и  сама машина.

C. Технические параметры 5 Axis 2000/9 Автоматическая крупномасштабная машина для резки труб с ЧПУ :
