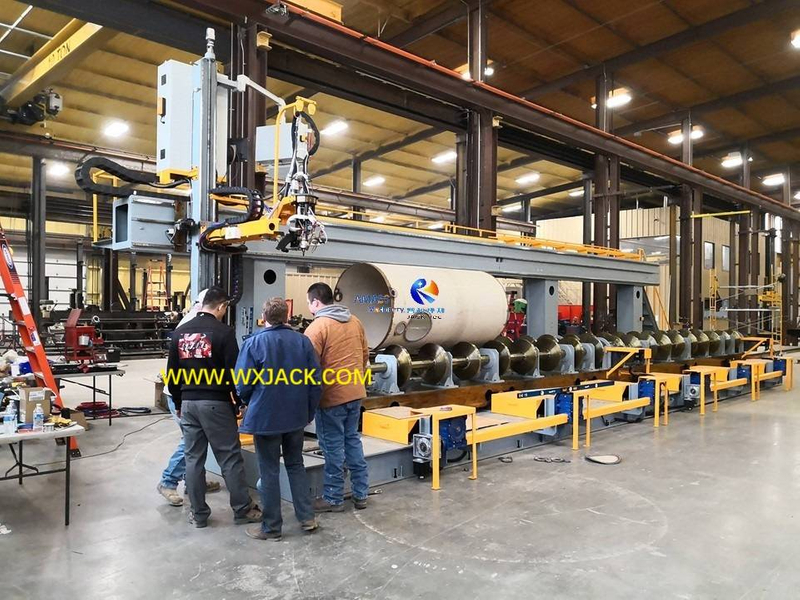

6-осевая машина 1400/12 Пламя и плазма высокая скорость с ЧПУ

A. Применимый диапазон 6 оси 1400/12 Высокий точный плазменный кислородный топливо -топливо с ЧПУ

1. Управление осложнением : с 6 управляющей осью, активной в системе управления ЧПУ, это оборудование представляет собой набор высокой точной машины для резки труб с ЧПУ . Бинги, фаски в любом положении трубы заготовки, которые могут быть обработаны в этом оборудовании, проиллюстрированы в прикрепленном эскизе и ниже:

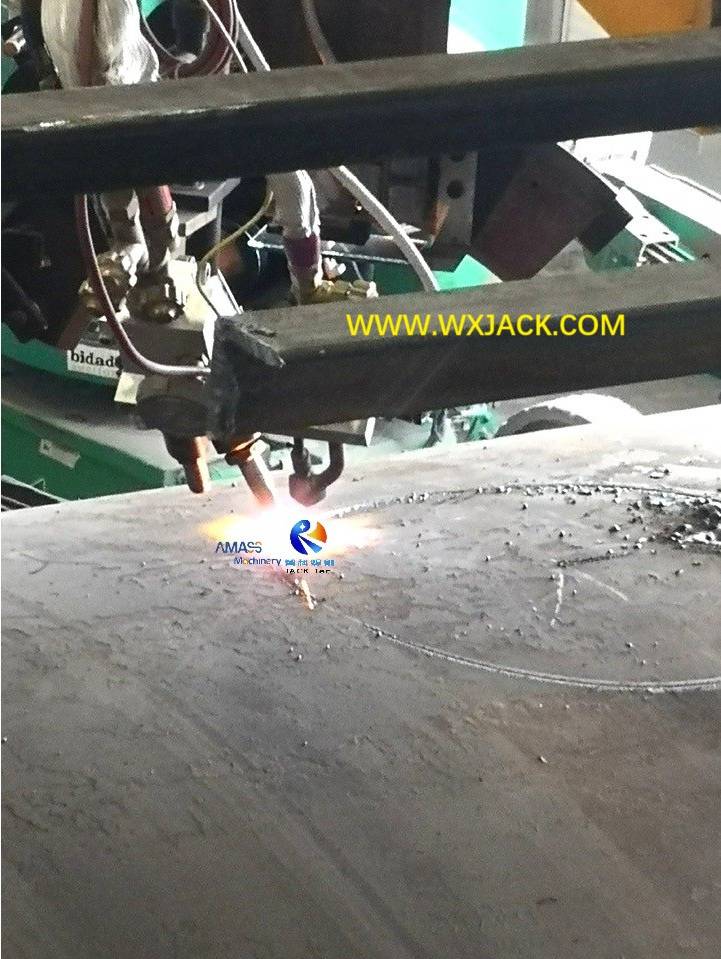

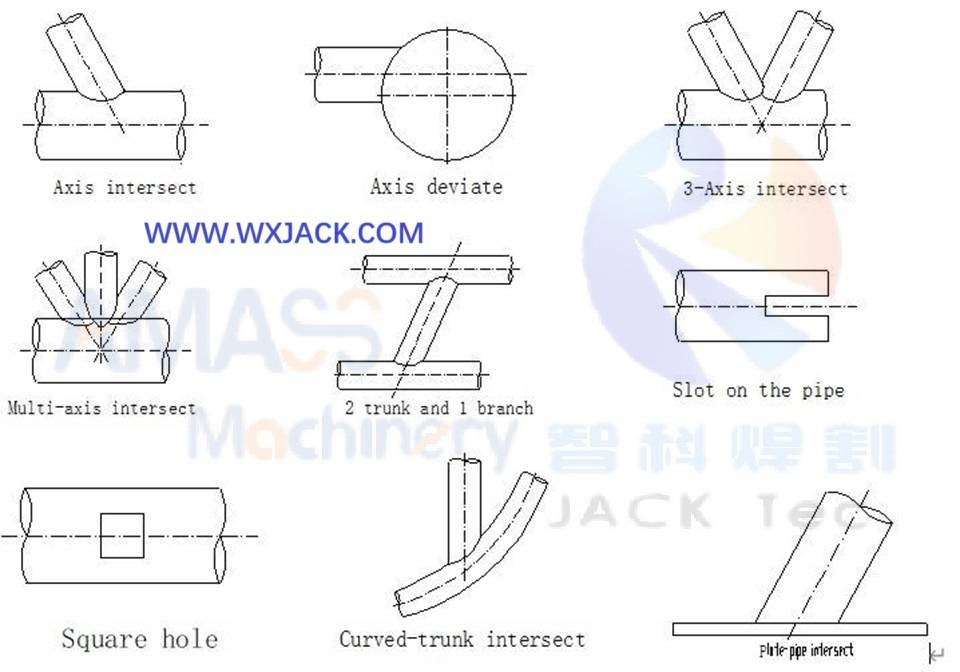

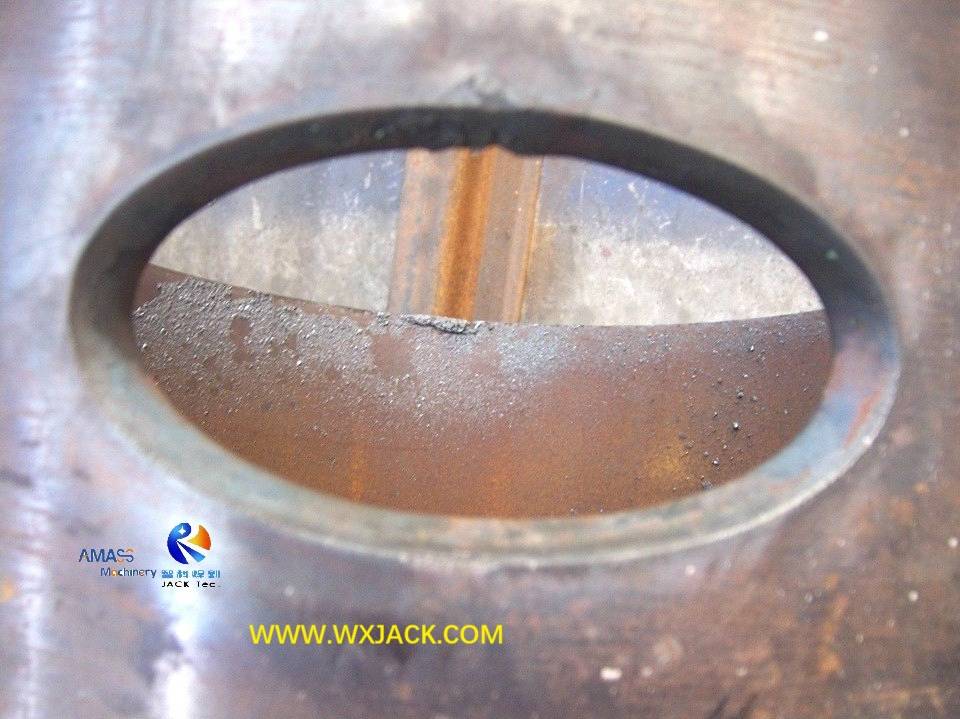

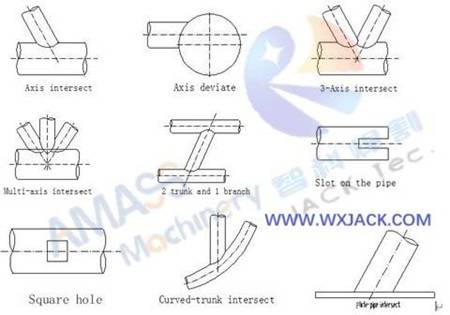

Типичные трубные сборы из фасков/ скосов: ( рис.1 )

2.  Диаметр трубы : модель 6 Оси 1400/12 Пламя и резка плазменов на трубе - это версия среднего размера , в машине серии CP: макс. Диаметр трубы применимого разреза составляет φ1400 мм , что является наиболее распространенным диапазоном выбранного размера при разрезании труб и парели в промышленности.

B. Технический вид на 6 оси 1400/12 Высокий точный плазменный кислородный топливо -топливо .

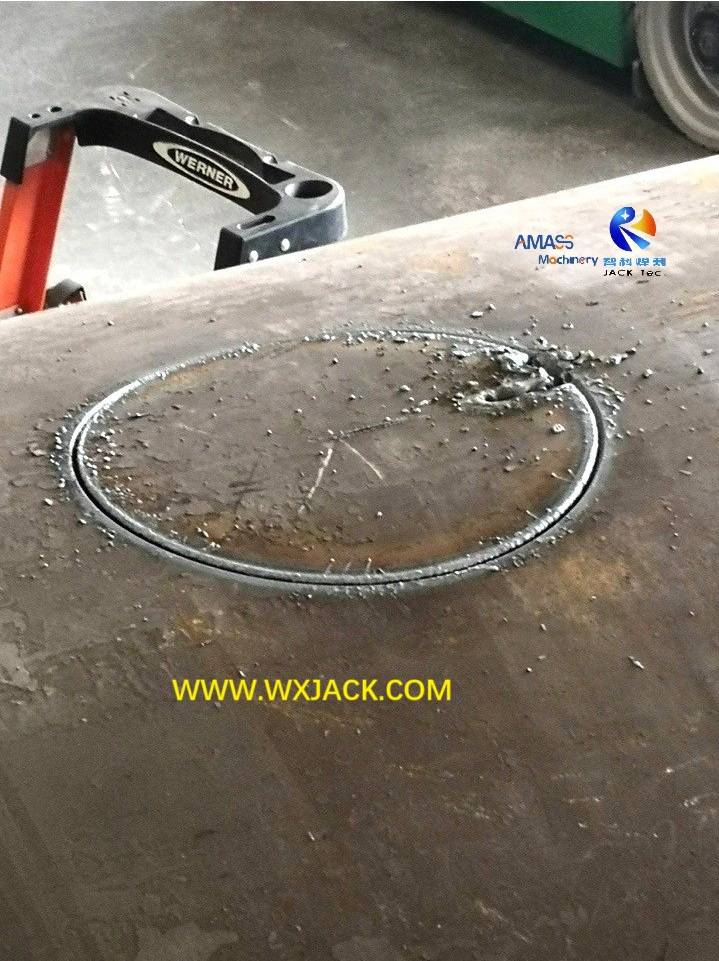

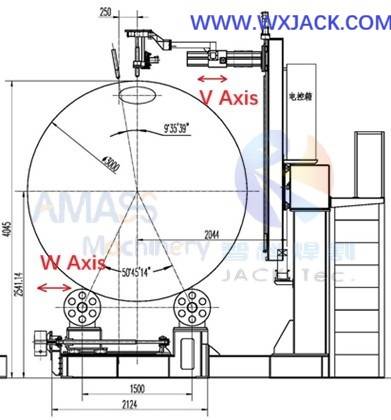

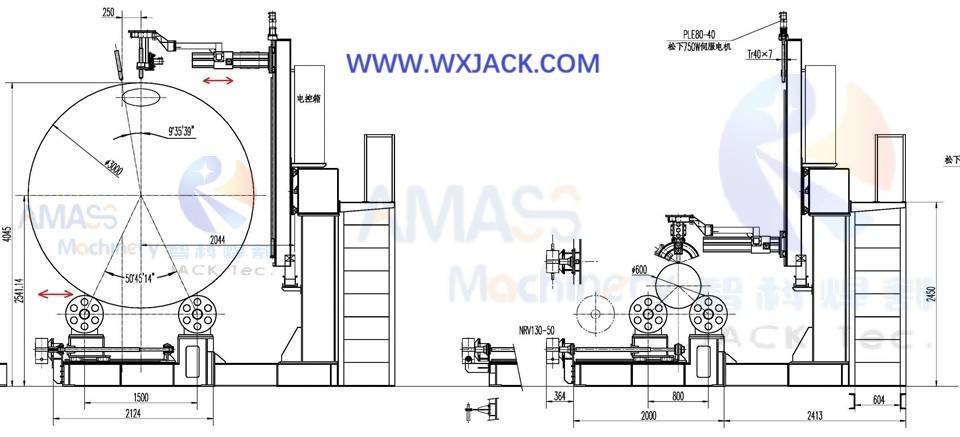

1. Разница между 6 осью и 7 оси в системе управления машиной пересечения труб с ЧПУ:  ( Рис.2 )

1) Показано на приведенной выше иллюстрации, ось удалена из 7 -оси с ЧПУ, которая должна быть превращена в 6 оси, представляет собой ось W : она предназначена для регулировки бокового движения поворотных рулонов вдоль радиального способа трубы. Пожалуйста, проверьте стрелку красного цвета в рисунке выше;

2) Для иллюстрации по 7 управляющей оси в машине режущей трубы с ЧПК-серией CNC-CP , его можно определить снизу эскиза на 5-оси модели , вместе с осью V осью бокового движения факела:

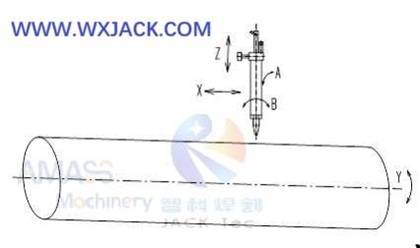

Эскиз по 5 оси управления ЧПУ: ( Рис.3 )

2.   Зачем удалять ось W в плазменном кислороде .?

1) причина в том, что из -за относительно небольшого диаметра трубы заготовки ( φ300 мм ~ φ1400 мм ) по сравнению с большим диапазоном φ600 мм ~ φ3000 мм , управляющий промежуток поворотных рулонов в этом направлении является сложным и мало значимым для работы машины диапазона среднего размера;

2) Между тем, V -ось V -обратного движения факела вдоль радиального направления трубы сохраняется, что означает, что точные манипуляции при резки и операции скоси могут быть полностью гарантированы;

3. Как определить правильную ось управления для 'Сложный ' Машина для резки труб в плазменном кислороде?

В целом, для машины серии CNC-CP на разрезании труб применимая версия 'Сложная ':

1)  7 ось подходит для среднего и большого диапазона заготовки : соответствующий макс. Диаметр трубы составляет 2000 мм и выше: это CNC-CP 2000 / 2500/ 3000 модели машины;

2) 6 ось подходит для малого и среднего диапазона заготовки : соответствующий макс. Диаметр трубы составляет менее 2000 мм: это модели машины CNC-CP 600/1400 .

C. Технические параметры из 6 оси 1400/12 Высокая точность плазма -кислородного топлива .
