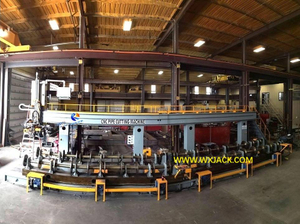

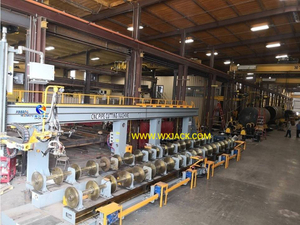

7-осевая машина 2000/12 Пламя и плазма эффективная машина для резки труб с ЧПУ

A. Происхождение 7 Axis 2000/12 Высокая точность пламени и плазменной машины для перекрестки труб с ЧПУ :

1.       В отличие от модели 3 -й оси 600/12 CNC -перекрестной машины , которая является первой моделью, разработанной в семействе продуктов серии CP Flame и Plasma CNC Cutcure Tipe Sutcher, здесь этот продукт раздел 7 Axis 2000/12 Flame и Plasma High Precision Cuncision Cutte Critefic Cnc Tips является последним и недавно разработанным продуктом;

2.       Эта модель представляет собой добавку на моделях 700 мм спецификации режущей трубки с ЧПУ и 70 мм с ЧПУ, пересекающей трубную трубку с высокой точностью.

3.       Перед разработкой 7 -оси спецификации 2000 мм высокой точной трансферной машины с ЧПУ модели спецификации 1400 мм представляли собой для трубы среднего размера, а спецификация 3000 мм была для трубы большого размера. Теперь, благодаря уточнению моделей плазки и плазменной машины для резки труб с ЧПУ, модель спецификации 2000 мм разработана для этой дальнейшей сегментации клиентов.

B. 7 Ось в 7 -й оси 2000/12 высокой точке пламени и плазменной режущей трубной машиной :

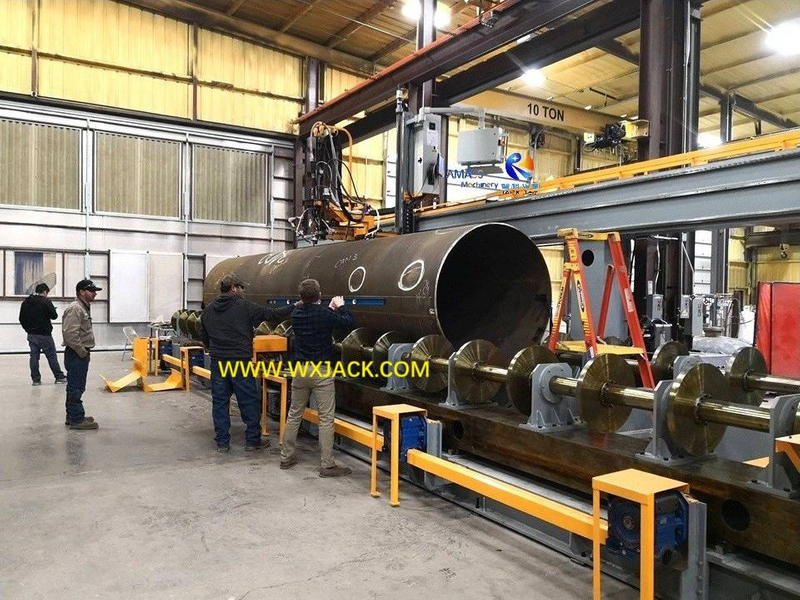

1.       Прикрепленные фотографии дают рабочий момент, а также законченное разрезание керфа, от трубы с ЧПУ, пересекающейся вырезанной машиной:

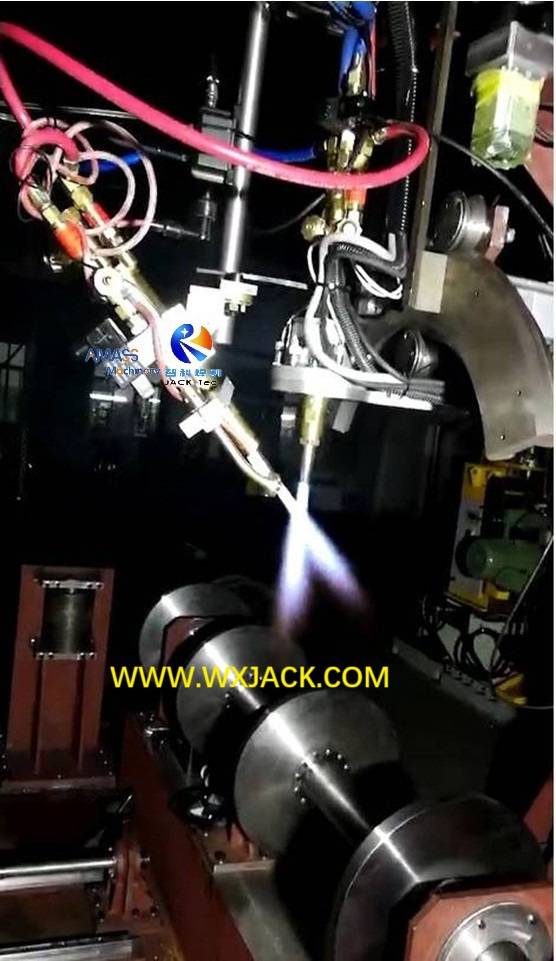

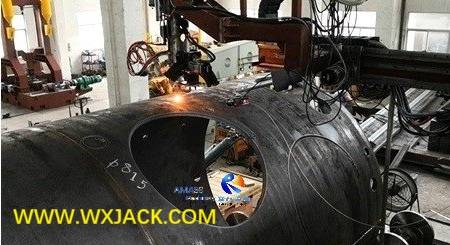

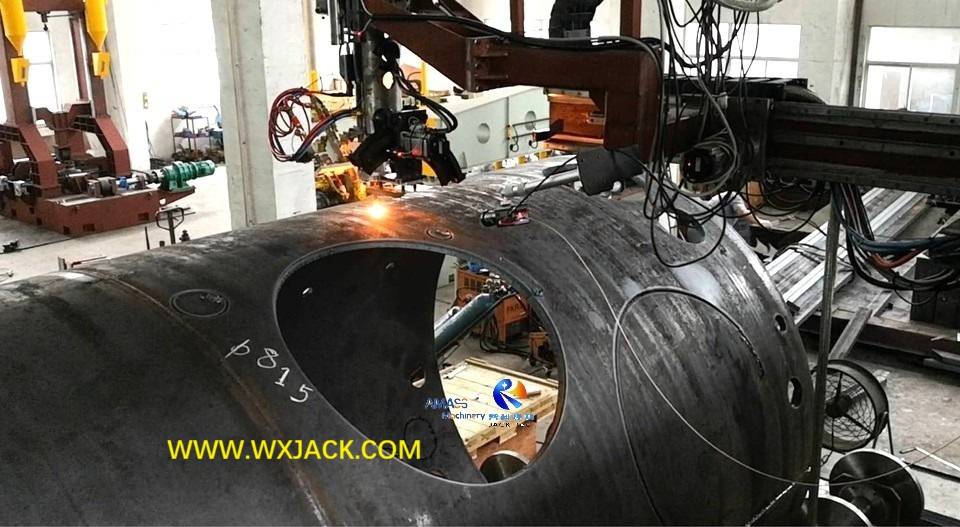

1)       Резка и скопление с качанием факела в 7 -осиной машине с ЧПУ:   ( Рис.1 )

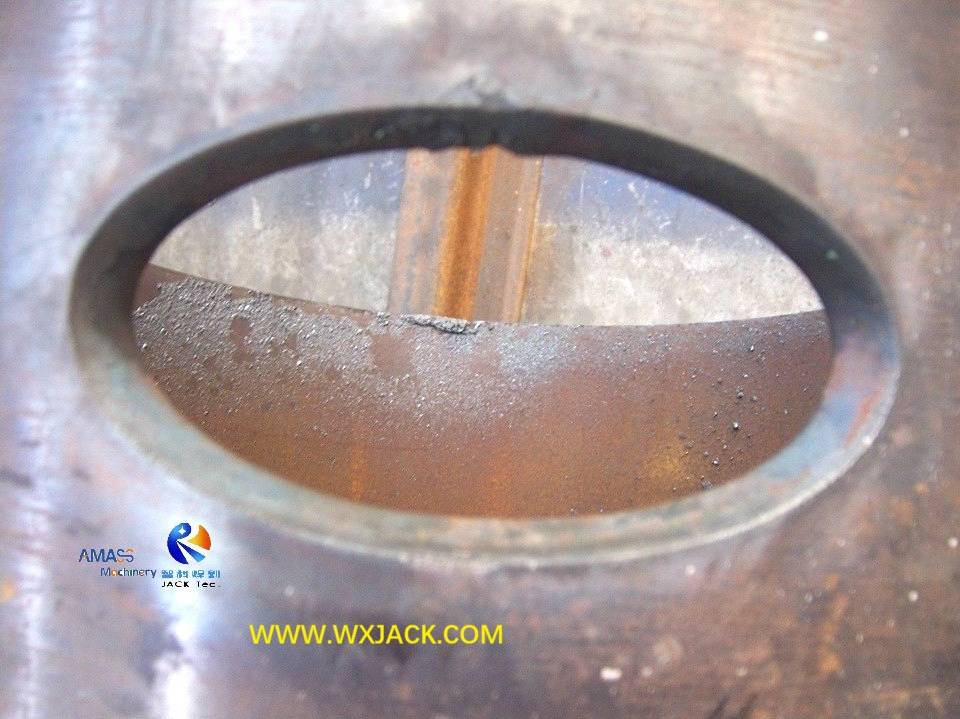

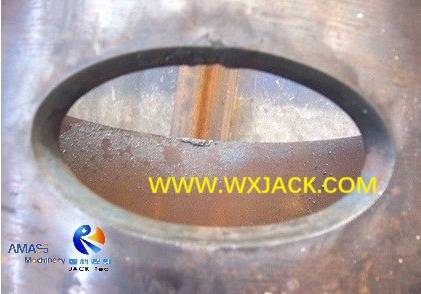

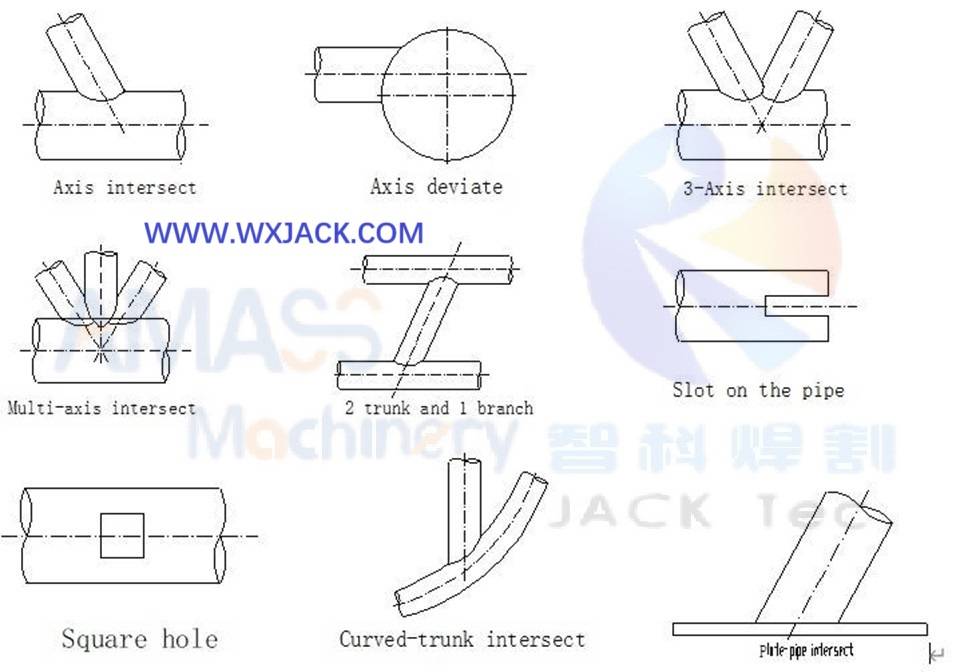

2) Готовый край эллипса в трубе, вырезанном из пламени и       плазменной машины перекрестки с ЧПУ .

2.       Для определения на 7 оси, управляемой с помощью промышленного компьютера с CNC -перекресткой, давайте рассмотрим его здесь снова:

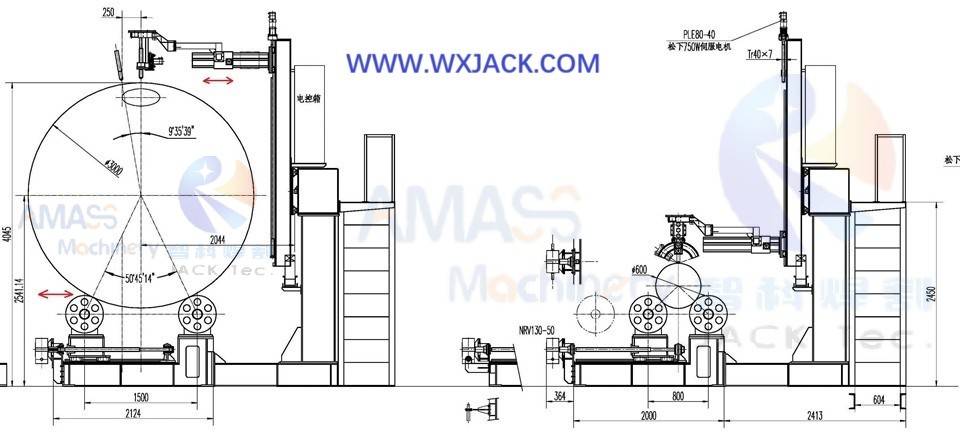

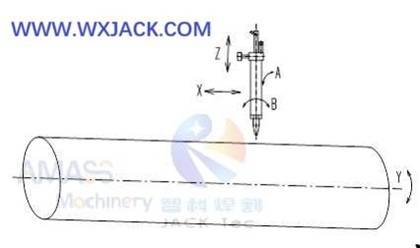

Из 7 оси x/y/z/a/b/v/v, 5 из них связаны во время работы машины с режущей трубкой с ЧПУ:   ( Рис.3 )

1) разрезание факела вверх и вниз (ось z);

2) разрезание качания факела вдоль радиального направления трубы (ось);

3) режущий качание факела вдоль осевого направления трубы (оси B);

4) резка факела перемещается вдоль радиального направления трубы (V ось);

5) резка факела перемещается вдоль осевого направления трубы (оси x);

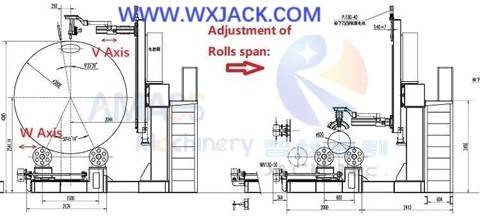

Эти 2 оси контролируются индивидуально во время работы машины с ЧПУ, пересекающей вырезку:   ( Рис.4 )

6) поворотные рулоны перемещаются вдоль радиального направления трубы (W оси);

7) Вращение трубы (ось Y)

C. Как справиться с деформацией на поперечном сечении трубы с круглой формой, в высокой точке резки с ЧПУ?

1.       Как мы знаем, в ежедневном запуске машины для перекрестной перекрестки с ЧПУ плазмы неизбежно, что иногда бывают заготовки с поперечным сечением, не полностью круглыми. Это окажет негативное влияние на производительность машины для резки труб с ЧПУ;

2.       Чтобы решить или избежать этой проблемы, на машине пересечения труб с ЧПУ есть устройство противодействия, оборудованное режущей трубкой с ЧПУ для защиты режущего факела от удара на поверхности трубы, в случае, если труба не имеет поперечного сечения обычной круглой формы;

3.       Во время работы высококазотной трубы, пересекающей режущую машину, это устройство касается трубы во время резки, и если поперечное сечение трубы не является идеальным круглым, вертикальное управление осью z будет регулировать режущую факел в движение вверх и вниз, чтобы избежать столкновения с трубой.

D. Технические параметры 7 Axis 2000/12 Высокая точность пламени и плазменная машина для перекрестки труб с ЧПУ :

Ниже приведена спецификация 7 Axis 2000/12 Пламя и плазменной машины с высокой точностью ЧПУ:
