Машина с масляным цилиндром RH2000

1. Специальность гидравлического края ширины 2000 мм :

1) Эта модель машины для раздувающей об округления Edge применима для рабочих частей с максимумом. Ширина 2000 мм;

2) Режим привода: все основные и основные рабочие действия машины - гидравлический диск: выравнивание заготовки, нажатие на заготовку и поддержание плоского, а также округление кромкой заготовки;

3) Общая структура: как показано на прикрепленных фотографиях, механический основной корпус этой гидравлической машины привода имеет структуру рамы больших стационарных механических салонов;

4) Мы представим эту машину для раздувающей гидравлической грани из приведенных выше двух пунктов.

2. Гидравлическая система ширины шириной 2000 мм .

1) Гидравлический диск, для большинства его движений, действий и операций по позиционированию в машине округления Edge:

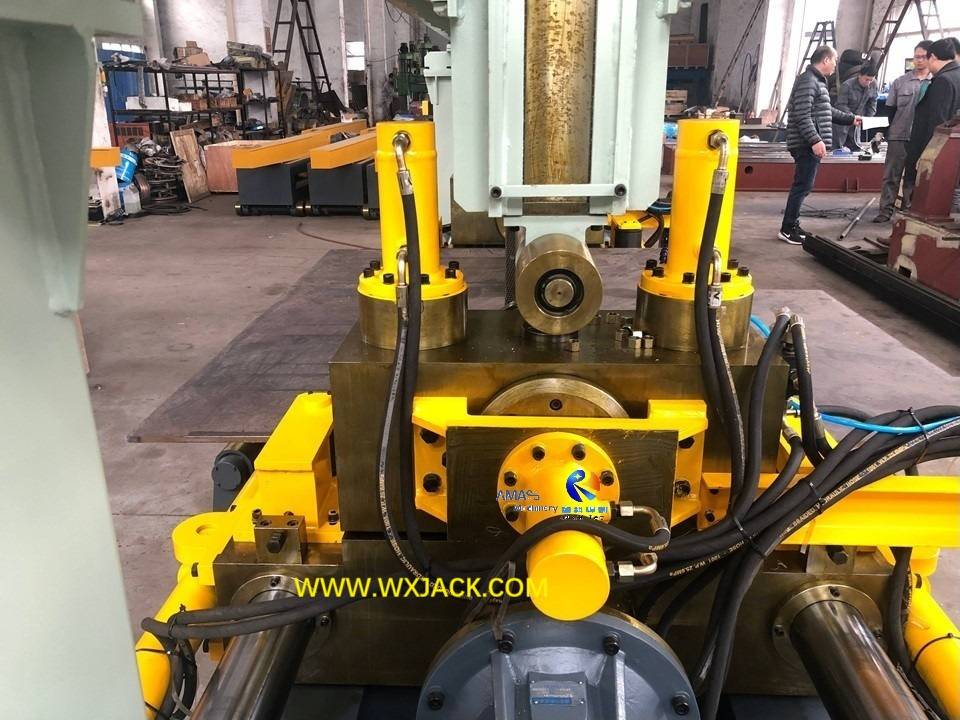

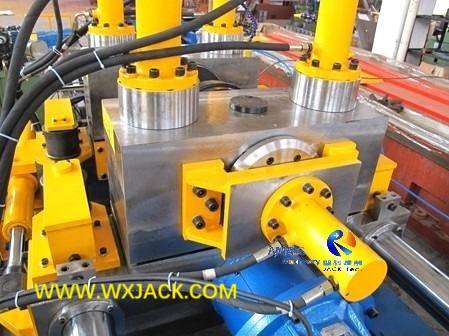

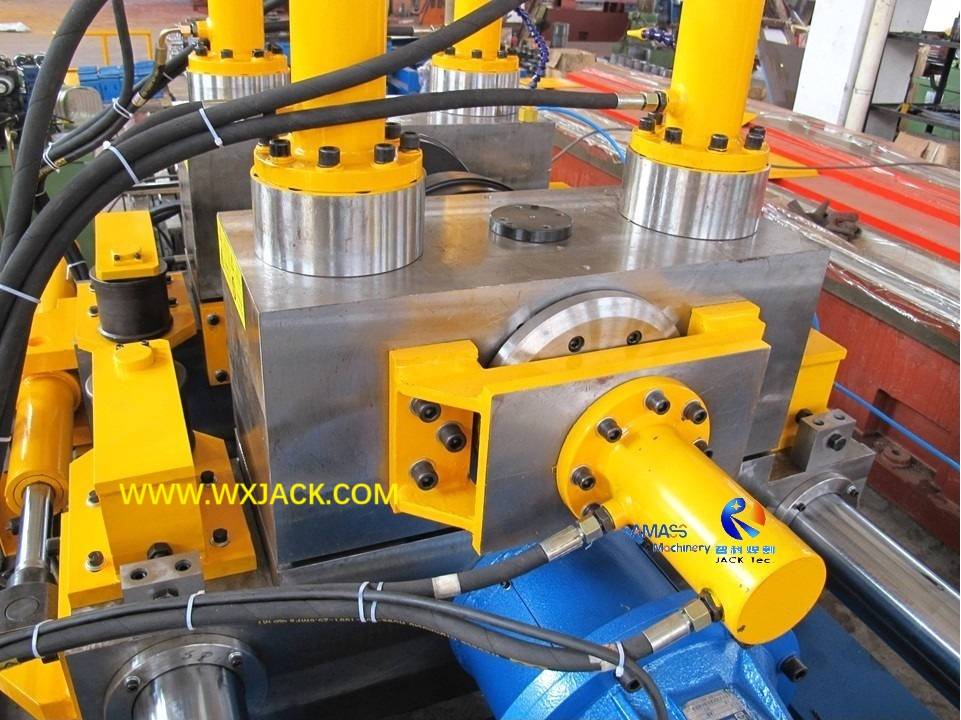

а) Регулировка толщины тарелки:  в начале работы ролики с краями движутся вверх и вниз, в зависимости от различной толщины заготовки: ( Рис.1 )

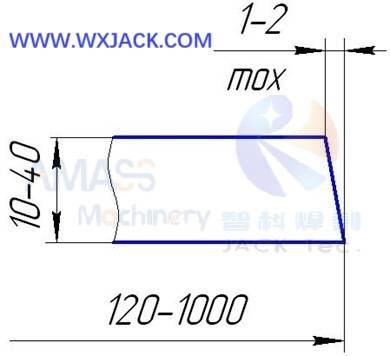

б) Регулирование на краю, округлые ролики вдоль горизонтального направления, чтобы компенсировать наклонную сторону заготовки: ( Рис.2 )

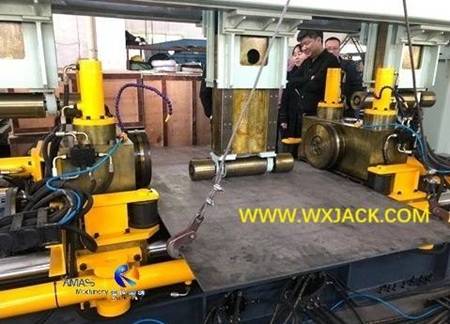

c) Нажатия роликов: вертикальное направление вверх и вниз движения нисходящих прижимающих роликов, для поддержания плоскости заготовки большой пластины, во время операции по округлую краю: ( Рис.3 )

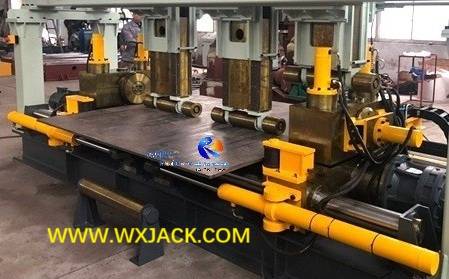

D) Оборочное выравнивание: действие боковых ограждающих роликов на входном конвейере машины для округления края, для позиционирования и выравнивания пластины из листового металла: ( Рис.4 )

2) Гидравлическая группа: Соответственно, в одном наборе модельной 13 машины Wuxi Jack И все эти нефтяные цилиндры контролируются с одним и тем же набором гидравлической насосной станции с помощью различных электромагнитных клапанов; RH2000  есть кусочки нефтяных цилиндров;

3) Развертывание нефтяных цилиндров в машине гидравлической торцевой пластины RH2000 :

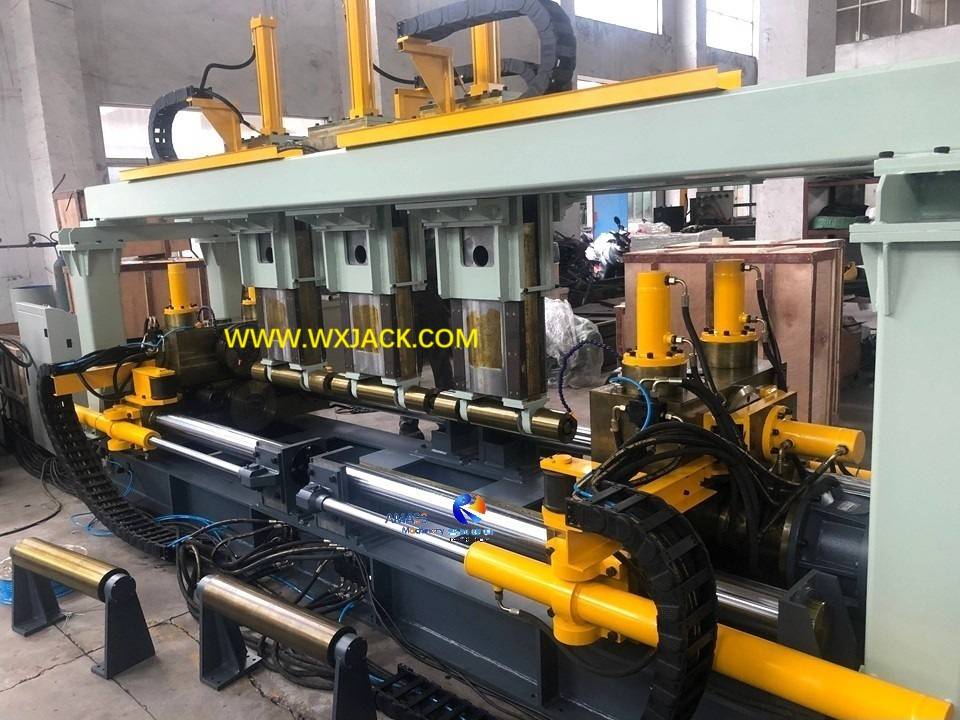

Как можно проверить с прикрепленных и выше фотографий, что в 1 наборе модельной машины Wuxi Jack RH2000:

а) Для операции по поводу грубого края:  есть левые и правые 4 наборы масляных цилиндров, для управления двумя кусочками верхнего положения по кругу роликов, движущихся вдоль вертикальной оси на левой и правой стороне листовой пластины соответственно, в то же время;

б)  для окончательной операции округления: есть левые и правые 2 наборы масляных цилиндров, для выполнения регулировки, наносящих на регулировку на краю роликов, вдоль поперечного пути (ширина пластины);

в) для сохранения плоскостности большой ширины;  Существуют 3 наборы масляных цилиндров, установленных на верхнем поперечном пучке машины для обрезки края механического основного корпуса для управления 3 кусочками нажимающих рулеток, движущихся вверх и вниз перед операцией по округлую часть края;

D) для правильной пластины с положением: есть левая и справа, на входящей стороне и исходящей стороне машины соответственно, полностью 4 наборы масляных цилиндров, для управления боковыми крыльями, которые используются для позиционирования и зажима заготовки: пластина с листовым металлом;

Эти четыре секции нефтяных цилиндров находятся в от одного до одного соответствия относительно четырех типов движения, упомянутых в пункте 1 );

4) Технические характеристики:   Гидравлическая система модели Rh2000 имеет общую мощность 4 кВт , нормальное давление 7 МПа и макс. давление 12 ~ 14mpa . Для ежедневного обслуживания и обслуживания на машине мы даем подробное представление в ручной книге машины и проведем обучение рабочему персоналу на сайте клиента.

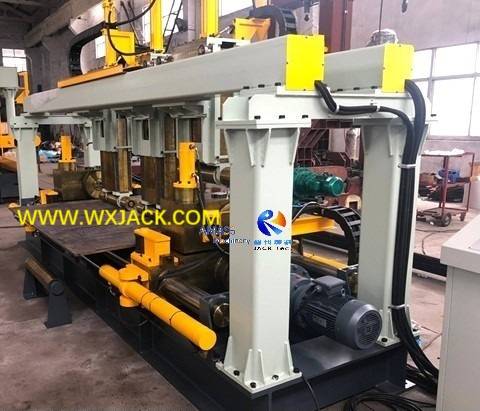

3. Механическая рама RH2000 Гантри -структура Гидравлическая конечная машина для обрезки пластины:

1   ) Рамка  GANTER придает машине для округления  крупного края​

2) Преимущество: каркас GANTER придает машине относительно закрытая рабочая среда, защищая как на операторах, так и рабочие единицы от внешних помех;

3) Рэдм -каркас дает машину для раздувающей экипажа простой и краткую маршрутизацию кабелей, трубопроводов и трубок посредством его колонн и поперечных лучей;

4) 2 Основные типы машинной структуры:  гидравлический привод RH1500 и RH3000 , который здесь В то время как имеет такую ​​же структуру, что и RH2000 ; RH1000 и меньшие модели (например, RH80 0) имеют различные механические рамки как модели RH2000 .

4. Технические параметры гидравлического края гидравлического края ширины 2000 мм :
