Сверхмощная машина ширины 3 м

1. Заказчик шириной 3000 мм .

1) Кто его покупает:   машина для закругления в ширину 3000 мм, показанная на прикрепленной первой картинке, представляет собой еще один набор машины для обрезки конечных пластин Wuxi, разработанный и произведенный для ZPMC, известной группы портовой машины в Китае. Полностью мы построили три набора такой машины для этого крупного клиента, в 2020 году;

2) Бизнес -достижение: прикрепленная первая фотография была сделана на сайте клиента Вы можете обнаружить, что есть набор ZPMC ( Zhen Hua Port Machinery Cotherery). машины для выпрямления элемента жесткой пластины, на левой стороне прикрепленной первой фотографии на дальнем расстоянии. Вместе с этой машиной для автоматического края ширины модели RH3000 эти два вида тяжелых машин являются важными машинами, применяемыми на производственной линии для производственного порта.

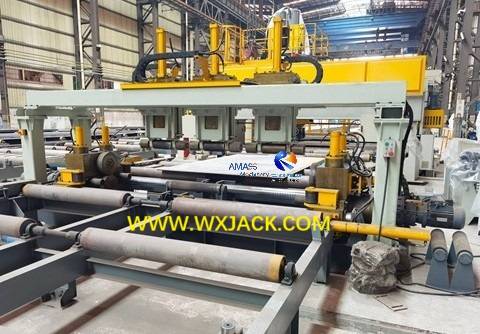

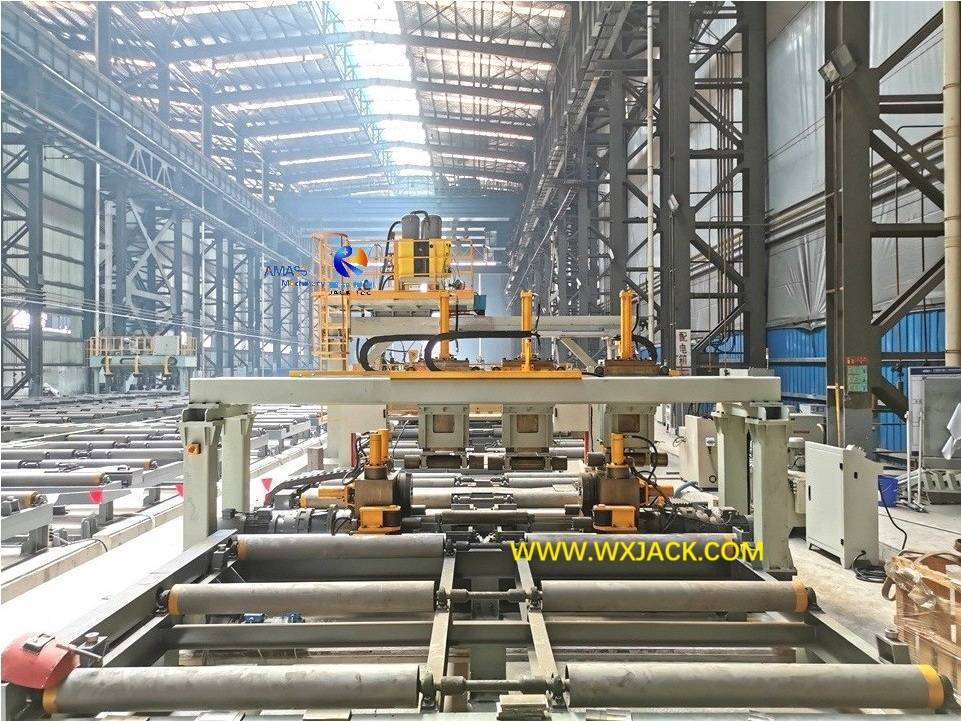

Большой сайт Wuxi Jack RH3000 на объекте ZPMC Customer: ( Рис.1 )

3) Другие часто применяемые производственные линии: Помимо производственной линии для портового механизма и судостроения, машина для округления Edge также является основным оборудованием, запланированным на начальных станциях производственной линии луча и производства T -луча..

2. Общее состояние на машине округления края ширины 3000 мм для портового механизма:

1) Непрерывная регулируемая скорость работы:   как можно увидеть на прикрепленных фотографиях, этот крупномасштабный аппарат для округления и развер в крае является частью производственной линии портового механизма. По этой причине его скорость обрезки и округления регулируется в диапазоне 3000 мм ~ 12 000 мм/мин., Чтобы быть в темпе с Takt всей линии производства;

2) Общая структура: корпус механической машины этой тяжелой машины имеет квадратную раму типа Gantry, с наилучшей степенью достаточной прочности и устойчивости. Он отличается от структуры моделей RH800 ~ RH1000, для округления края на узких пластинах полоса.

3. Основные компоненты 3000 -миллиметровой машины для округления края ширины для судостроения основного корпуса:

1) Кровать основания машины:

Этот кровать установлен с двумя наборами циклоидного двигателя и редуктора, для проезжающего вперед стальной пластины. Моторные редукторы развернуты на обеих сторонах основания;

2) Обе стороны горизонтально движущиеся закругление в машине для обрезки на торцевой пластине:

а) Горизонтальный путь:  боковое движение краевых закругленных роликов приводится в движение 2 наборами циклоидных двигателей передач, приспосабливаясь к различной ширине заготовки (листового металла) вдоль поперечного направления:

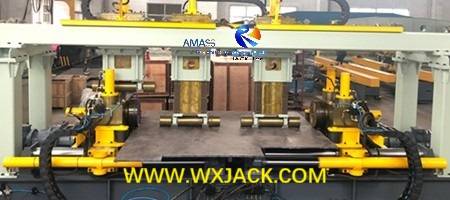

Обе стороны влево и вправо регулируют положение роликов по кругу с краем, основанная на пластине для округления края: ( Рис.1 )

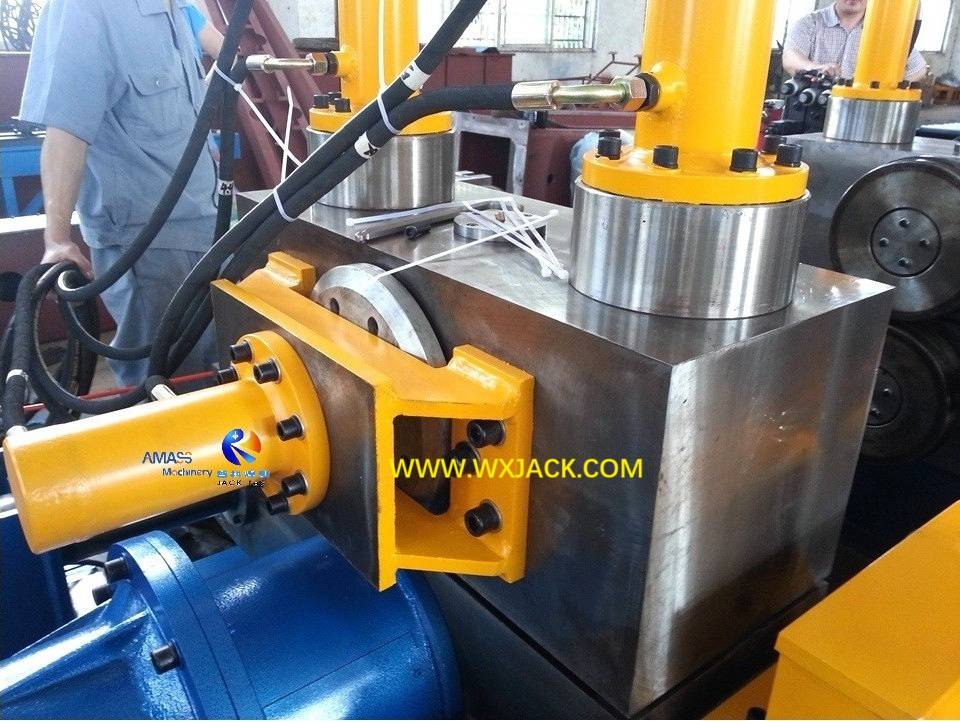

б) направление вверх и вниз:   кроме того, есть 4 комплекта гидравлических масляных цилиндров, для движения рукава о краю, движущиеся вдоль вертикального направления, приспосабливаясь к различной толщине заготовки;

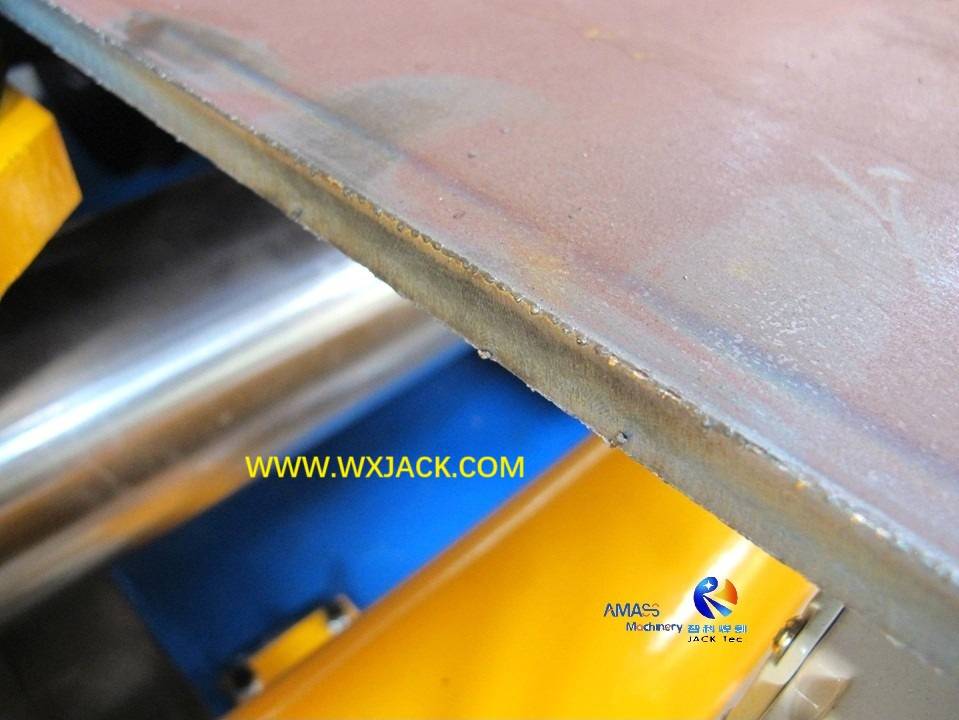

в)   это является основной рабочей единицей этой машины;

3)   Горизонтальная руководящая единица машины по округлой обновлении:

а)   Существует 2 набора направляющих кустов и валов, установленных внутри обеих сторон машины для обрезки конечной пластины:

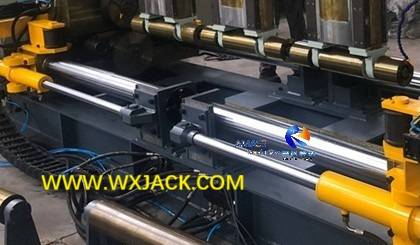

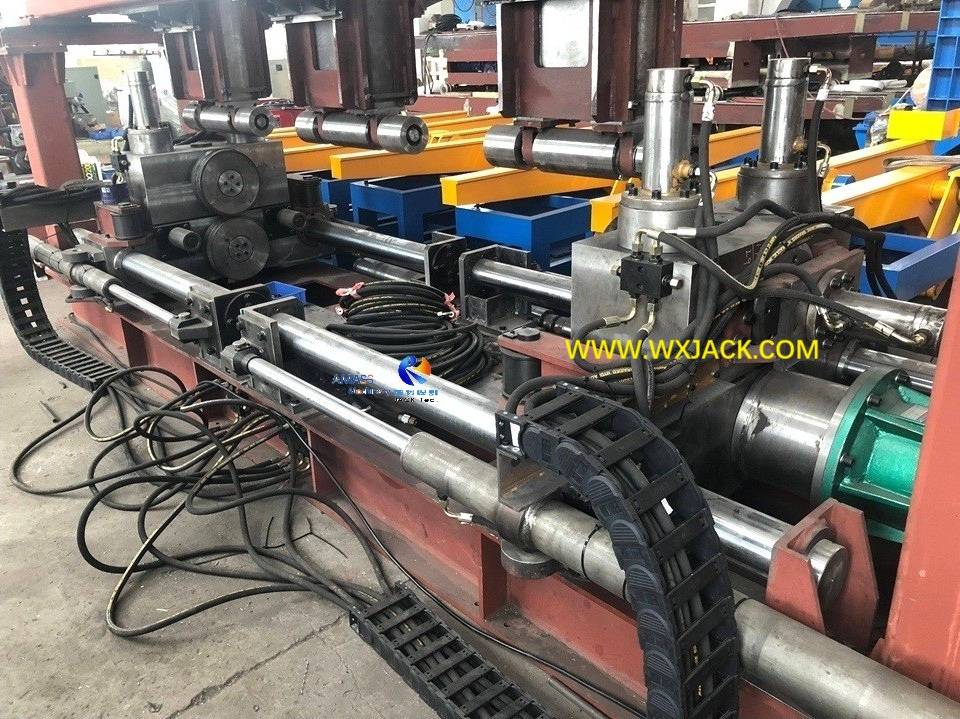

Направляющие единицы (вал и втулки с высокой поверхностью блеска, которые точно обработаны) ( рис.2 )

б) Этот направляющий блок состоит из руководящего стержня и втулки, которая изготовлена ​​из точно обработанной 45# стальной пластины с хромом. Это устройство имеет задачу направить вышеупомянутое движение влево и вправо от 4 кусков краевых роликов;

4) Нажатие на давление в нисходящем механизм большой машины для округления:

а) Это для сохранения поверхностной плоскостности заготовленных пластин в машине, избегая выпуклой поверхности, генерируемой от силы округления:

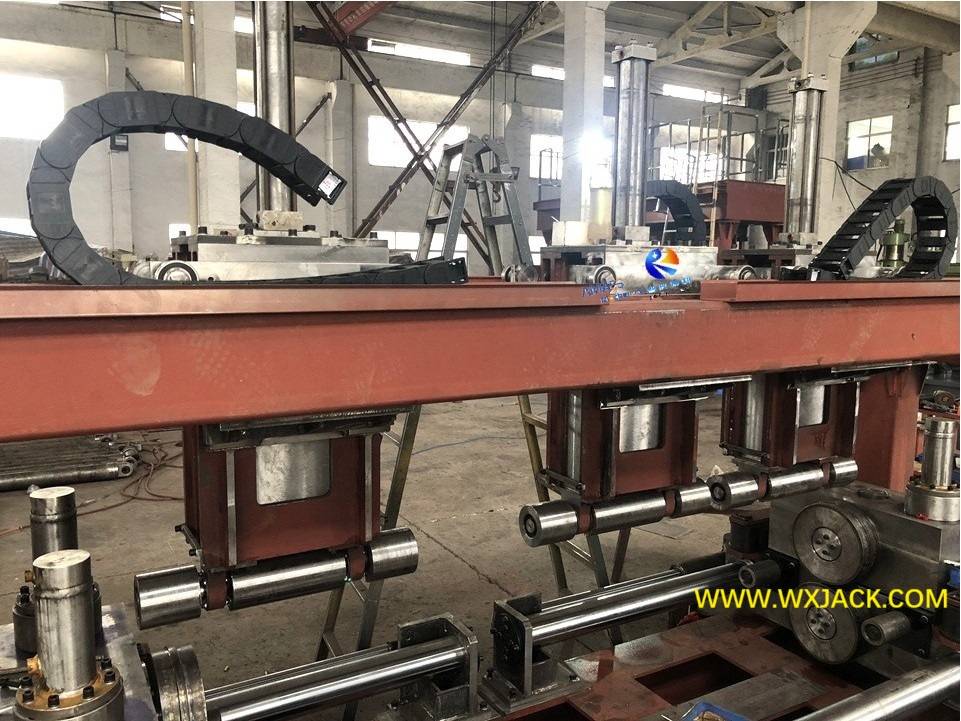

3 группы вниз, держащих ролики, нажимая и сохраняя плоскостность листового металла: ( Рис.3 )

б) Этот механизм включает в себя три куска прессовающихся роликов вниз, которые могут не только перемещаться вверх и вниз, но и перемещаться горизонтально вдоль его вала, в зависимости от размеров заготовки машины для округления с тяжелым краем;

5) Боковые вытягивающие ролики по округлой и раздувающей машине

а)   Из прикрепленного изображения можно найти этого блока: есть два куска черного цвета «лежащие » ролики (что означает, что ролики вращаются в горизонтальной плоскости вместо вертикальной плоскости), с обеих сторон (по одному кусочке каждую сторону) на входящей стороне машины, показанной на фотографии ниже;

б)   На внешней стороне краевой машины, которые не могут наблюдаться непосредственно с прикрепленной картинкой, развернуты еще два же двух кусочков роликов. Это устройство предназначено для того, чтобы убедиться в правильном расположении пластин заготовки в рабочей зоне машины;

6) Установка машины для округления с краеми шириной 3000 мм:

A)   Что касается фундамента и основания этой машины для обрезки с концевой пластиной большой размеры, ложе машины имеет шваровную конструкцию, изготовленную из толстой сечения стали и пластин, для которых его жесткость и прочность тщательно рассчитаны и полностью подтверждены с помощью FMEA и процесса плана управления;

б)   Конструкция этой автоматической машины ширины 3000 мм является разумной и продвинутой.

4.   Технические параметры шириной 3000 мм .

Примечание.  Скорость округления края в этом наборе машины для округления RH3000 Edge Edge Special Make. Обычно это постоянное 7200 мм./мин.
