Машина для изготовления сварных Т- и двутавровых балок 3 в 1 PHJ15

Фон: В прикрепленном мастере (первом) фото зафиксированы рабочие моменты модели Wuxi JACK PHJ15. Машина для изготовления двутавровых балок 3 в 1 на объекте заказчика стальных конструкций в Китае.

1.     Задача машины для правки сварных швов двутавровой балки модели 3 в 1 и ее выполнение:

1)       От Т-образной балки до Н-балочной: На главном изображении показано начало второго этапа операции изготовления одной детали сварной двутавровой балки в этом сварочном аппарате для сквозной сварки двутавровой балки: по завершении сварки тавровой балки вторая часть фланца поднимается на заготовку вдоль входного конвейера машины. , превращая его в окончательную конструкцию сварной двутавровой балки;

Сварная Т-образная балка завершается на станке модели Wuxi JACK PHJ15: (Рис.1)

2)       2^nd Раунд изготовления: Затем заготовка повторяет шаги, завершенные на первом этапе изготовления сварной Т-образной балки: зажимается и позиционируется с помощью устройств выравнивания; Сварка с использованием системы SAW (дуговая сварка под флюсом); И выпрямляется после сварки. Благодаря этим процедурам изготовление одной детали сварной двутавровой балки модели PHJ15 завершено. Сварочный аппарат для балок 3 в 1;

Завершается производство сварной двутавровой балки на модели станка Wuxi JACK PHJ15: (Рис.2)

3)  Оборудование для изготовления Т-образных балок: Т-образная балка — это еще один вид важной используемой заготовки стальной конструкции, а не только полуфабрикат WIP (незавершенное производство) двутавровой балки. И из приведенных выше шагов мы видим, что эта модель PHJ15 сварочный аппарат для сварки двутавровой балки (название возникло из-за того, что двутавровая балка изготавливается таким образом, что ее «протягивают» и проходят через машину). ) также может использоваться как машина для сварки балок 3 в 1, как показано на рисунке. прилагаемая вторая картинка: Комплект машины модели Wuxi JACK PHJ15 зеленого цвета доставляет кусок сварной Т-образной балки. Два комплекта станков на первой и второй прилагаемых фотографиях имеют одинаковую конструкцию и принцип работы и могут быть заменены для изготовления сварной двутавровой балки или сварной тавровой балки.

2.     Механическое основание встроенного автоматического аппарата для сварки двутавровых балок PHJ15:

1)      Использование: Основание является основой машины. Он имеет прочную конструкцию. Основание и портал U-образной формы в сборе с U-образным порталом наверху составляют механический основной корпус машины для изготовления двутавровых балок 3 в 1. Пожалуйста, проверьте прилагаемые 3^р-д и 4^й фотографии базовой кровати и собранного основного корпуса машины соответственно;

а)      Механическая опорная кровать в серийном производстве в мастерской Wuxi JACK:  (Рис.3)

б)      Собранная механическая основная рама модели PHJ15 с интегральной функциональной машиной для изготовления двутавровых балок, из основания и U-образной рамы:  (Рис.4)

2)       Структура: Основание состоит из двух основных секций подставки и двух частей собранных сверху кронштейнов С-образной формы, которые образуют боковую сторону основного корпуса машины;

3)      Кронштейны С-образной формы выполняют две функции:

Один из них — построить относительную закрытую рабочую зону машины для сварки балок размером 3 в 1;

Во-вторых, для удобства эксплуатации необходимо иметь боковое отверстие: при регулировке выравнивания фланца двутавровой балки с помощью ручных маховиков оператор может беспрепятственно получить доступ к этой рабочей зоне:

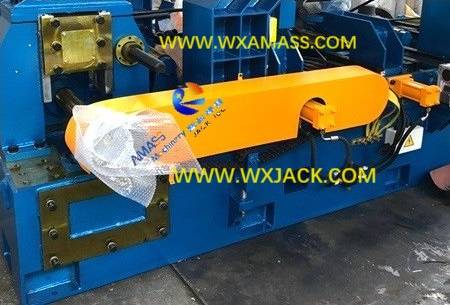

Боковая сторона модели машины Wuxi JACK PHJ:  (Рис.5)

4)       Для сравнения, серия ZHJ. Машина для изготовления двутавровых балок 3 в 1 имеет закрытую боковую сторону, поскольку обе стороны выравнивания фланцев двутавровой балки выполняются с помощью автоматического привода гидравлических цилиндров, без полуавтоматического вмешательства человека, как в случае с серией PHJ. машина:

5)       Пьедестал представляет собой прочную и прочную коробчатую конструкцию, которая будет прочно монтироваться в фундамент машины внутри цеха во время установки серии PHJ. Машина для выпрямления сварных швов в сборе с двутавровой балкой 3 в 1;

6)       Кронштейн структуры C имеет поперечное сечение в форме сетки. Это не только придает аппарату для сварки двутавровых балок хороший внешний вид, но и значительно увеличивает его прочность и устойчивость:

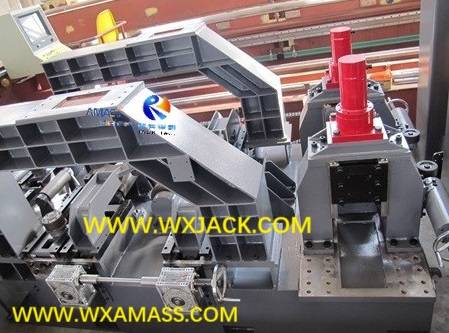

Кронштейн конструкции C механической базовой кровати:  (Рис.6)

3.     Технические параметры машины для сварки балок PHJ15 модели 3 в 1 т:
