Тип колонки LHC Тип сварки с большим пучком

Фон: прикрепленная запись фотографий в рабочем моменте Wuxi Jack Model Column Heling Machine H Beam Beam , работающая в автоматической линии производства HEAM.

1. Использование сварки Gantry Gantry Gantry LHC I:

Режим работы и эксплуатации: сварная сварная машина для затопления пучка LHC Model I используется в автоматической производственной линии автоматической H, в виде четырех наборов, развернутых вместе, образующихся в зону пилы, для выполнения SAW SAW HEAM H BEAM с его веб -шириной до 2000 мм (в настоящее время одно из самых больших измерений в отрасли стальной конструкции) в автоматическом способе: в целом: в целом: в отрасли стальной конструкции) в отрасли стальной конструкции).

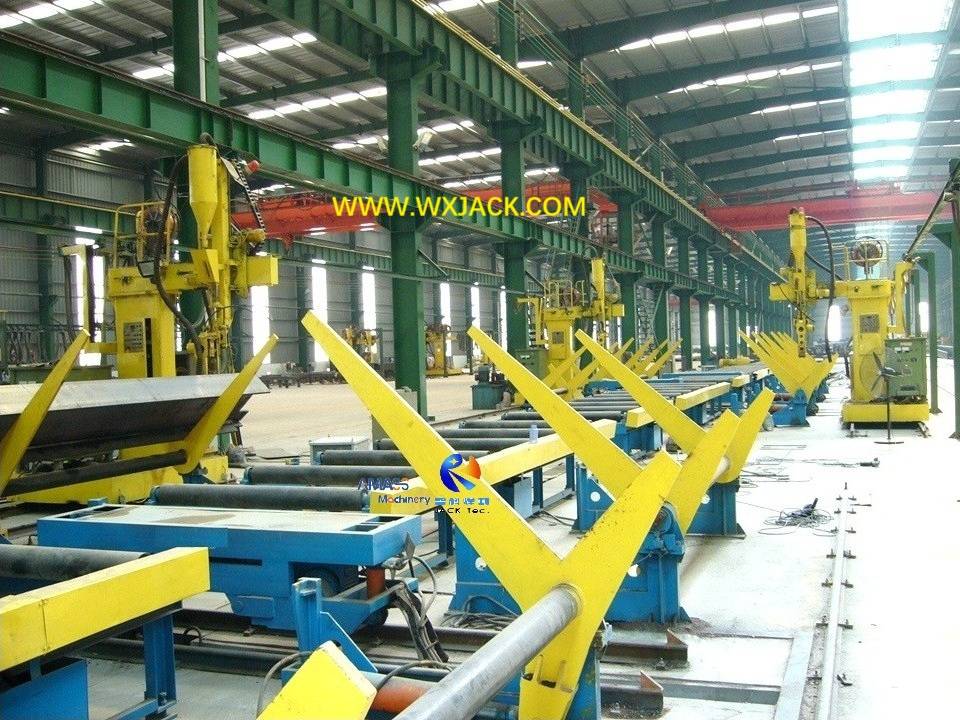

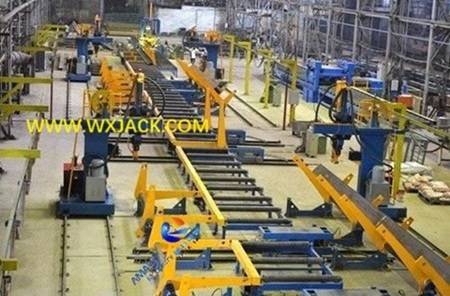

На российском заводе клиентов: 4 набора модельной машины Wuxi Jack LHC, работая в зоне пилы автоматической линии производства HEAM: ( Рис.1 )

2. Технология процесса на сварке H Луч с LHC Column I Beam Saw Machine:

Как представлено в технологии процессов автоматической производственной линии H Beam , четыре набора модельной машины LHC разделены на две группы:

1)  Разделение: первая группа из двух наборов модельной работы LHC в первой сварной зоне и вторая группа из двух комплектов во второй сварной зоне;

2)  логистическое оборудование в автоматической линии:   переворачивание и перенос H Луча в четырех наборах сварной машины LHC -колонны H (или, более точно, между первым и вторым сварщиком) выполняется с перевозкой 90 ° и 180 °, а также стальным транспортным средством, без вмешательства человека;

3) Steamline на сварке:  таким образом, четыре куска сварочных швов на кусочке H Beam можно сваривать в линии потока с прохождением четырех наборов модельной машины LHC.

3.   Композиция сварки LHC Column H Beam Сварочная машина:

Пожалуйста, проверьте ниже эскиз для части основных компонентов, отмеченных (два набора LHC поставлены лицом к лицу):

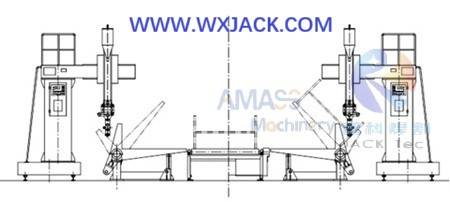

Дизайн эскиза на развертывание машины LHC в автоматической линии производства H Beam: ( Рис.2 )

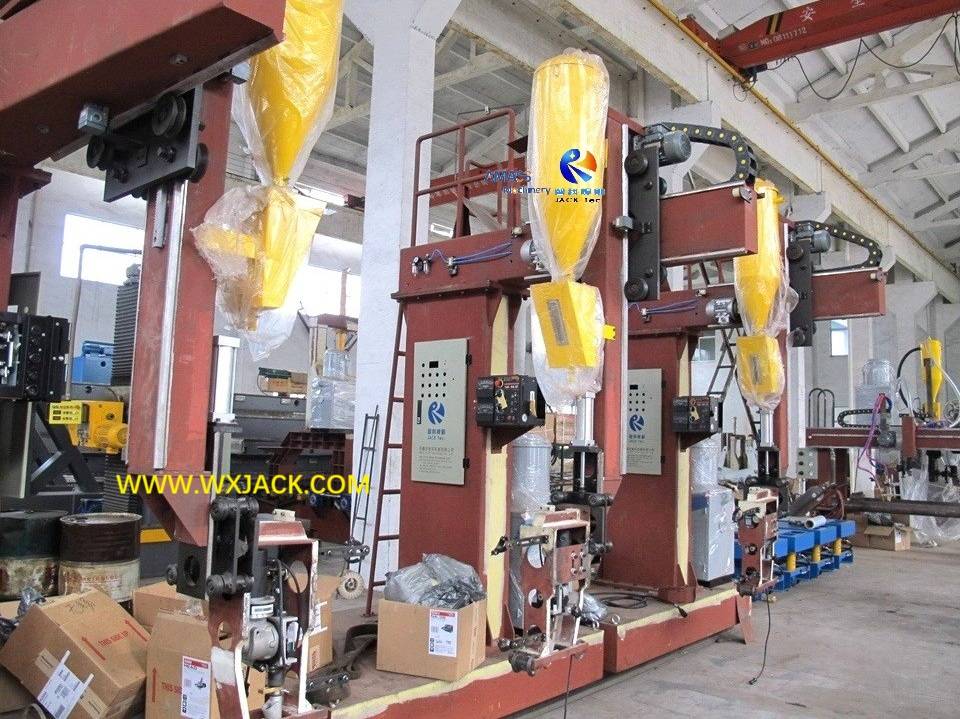

Один набор этой машины LHC Column I Beam Saw Machine состоит из:

1)  Механическая рама: движущаяся тележка двигателя, колонна, луча свеса, (эти три блока собираются в качестве интегрального корпуса машины машины LHC);

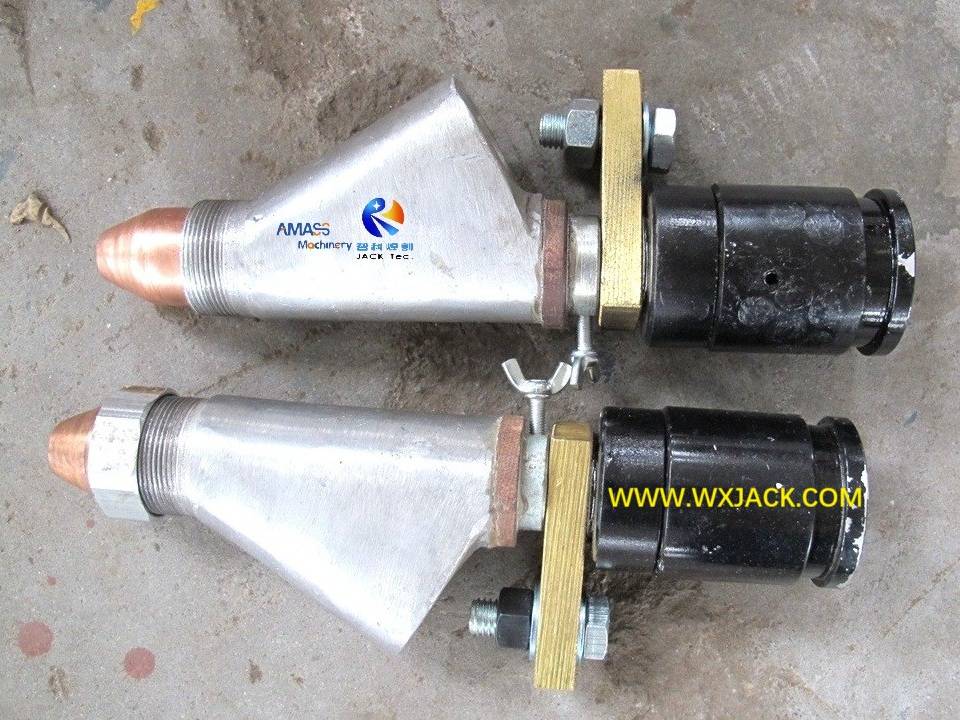

2)  ПИСА СВОДА ФУНКЦИЯ ФУНКЦИЯ СВАРКИ: Поперечная перевозка и сварки факелов, а также сварки дуговой трассировки и сварка проволоки, установленные на сварочной факеле (этот раздел установлен на балке корпуса машины LHC):

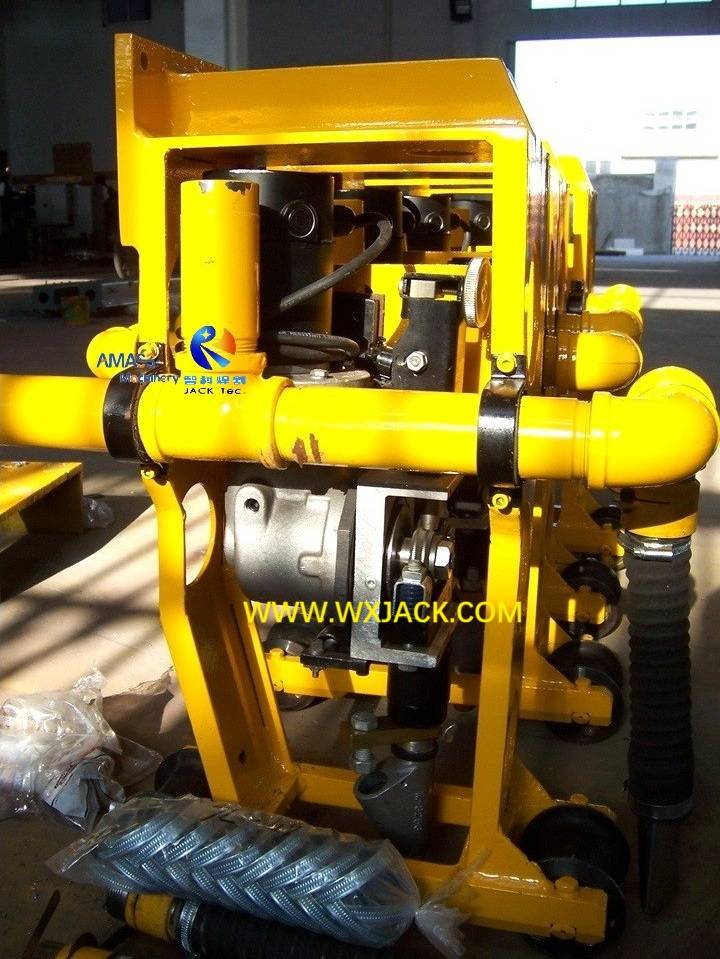

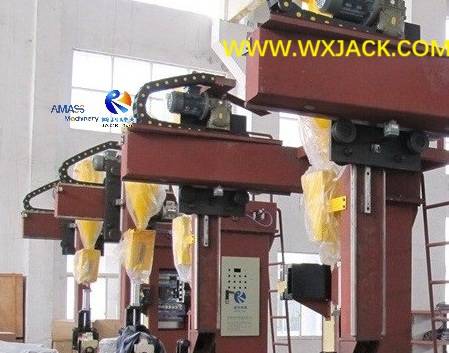

Механическая рама и группа пилы модельной машины Wuxi Jack LHC: ( Рис.3 )

3)  Драйв и трансмиссия: редукторы двигателя и движения, для движения троллейбуса в скорости сварки и движения сварки носителей соответственно;

4)  Сварная система: пиловая сварка питания, сварка потока и утилизация (по одному набору каждый), оснащенные машиной LHC;

5)  пневматическая система (для вождения сварки сварной дуговой индикаторы);

6)  Система электрического управления, плата управления, эксплуатационная панель, цепь кабеля, кабельная висящая стойка колонки LHC I Beam Saw Machine.

4. Основное движение троллейбуса LHC Column H Beam Сварочная машина во время работы:

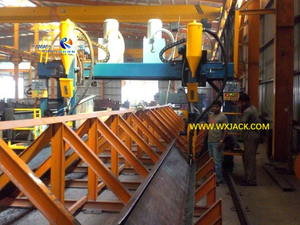

1)  Регулируемая скорость пилы сварки : То же самое, что и модель LHA типа GANTRY , скорость перемещения тележки LHC контролируется с инвертором переменного тока (скорость сварки пилы) во время операции сварки:

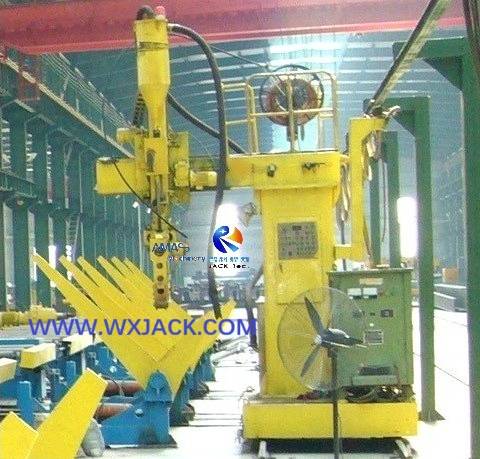

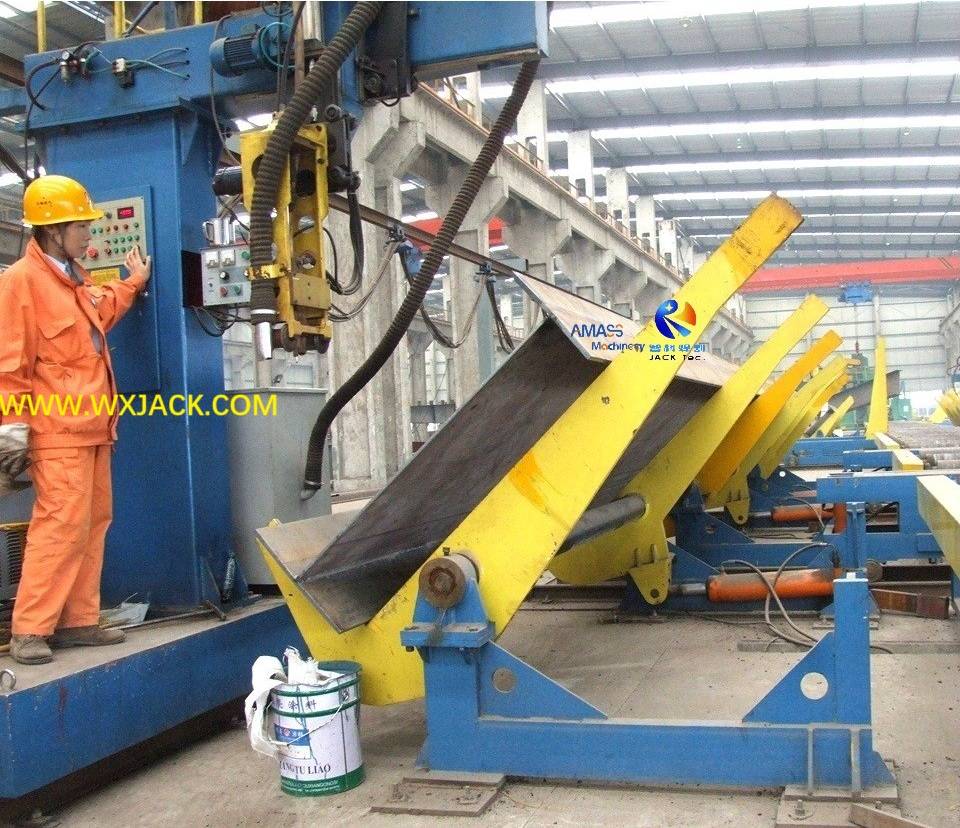

Троллейлевая телевизионная перемещается по луче H и выполняет сварку одновременно: ( Рис.4 )

2) Двойное движение в троллейбуле

а) Есть два набора двигателей, ведущих шестерни в вращение с помощью двух редукторов двигателя, которые, в свою очередь, управляют двумя кусочками валов;

б) таким образом, стиль двойного движения двойных валов и четырех колес (колеса находятся в нижней части тележки и перемещаются вдоль рельса) может избежать проблемы ползания, вызванной заскопкой, убедившись, что троллейбус, работающий в стабильном и надежном способе, во время всего процесса сварки пилы из строительной машины конструкции колонки LHC;

3) Регулировка скорости пилы:  во время сварки пилы скорость перемещения троллейбуса, которая также представляет собой скорость сварки пилы машины LHC, установлена ​​с ручкой поворота на рабочей панели сварной машины LHC I Beam, основываясь на фланце H и толщины веб -сайта для сварки, а также тока сварки и напряжения пилы, необходимого в пределах диапазона 240 ~ 2,400 мм/минуты. (непрерывная регулировка). Это также верно для машины TH Style LHT и LHA Gantry Structure:

Ручка скорости сварки и цифровой дисплей на рабочей панели: ( Рис.5 )

4) Движение на холостом ходу троллейпинга:  когда не работает, троллейбус движется на высокой скорости на холостом ходу 3200 мм/мин., Чтобы отступить к своей отправной точке для следующего раунда сварки.

5. Технические параметры LHC Column I Beam Saw Machine:
