Прилагается комплект специальной легкой автоматической машины для изготовления двутавровых балок ZHJ5010, экспортированной компанией Wuxi JACK для клиента в Челябинске, Россия, в июле.2021.
a) Заказчик планировал использовать специально изготовленную машину для сварки и выпрямления двутавровых балок для сварки небольших и легких двутавровых/двутавровых/тавровых балок с более высокими требованиями к значению IK сварного шва;
b) Фланец двутавровой балки имеет размер от 80 до 500 мм, толщину от 6 до 20 мм (стандартная заготовка: фланец от 150 до 750 мм, толщина от 6 до 40 мм);
c) Стенка двутавровой балки имеет размеры 160~1000 мм, толщину 6~16 мм (стандартная заготовка: стенка 200~1500 мм, толщина 6~32 мм);
г) Длина двутавровой балки от самой короткой до самой длинной составляет 3000–20 000 мм (стандартная заготовка 3000–15 000 мм);
e) Таким образом, в этом специально изготовленном автомате для сварки двутавровых балок используются намного меньшие детали по сравнению со стандартными моделями. (ZHJ8015/ ZHJ8018/ ZHJ8020) станка для изготовления двутавровых балок с интегрированной функцией;
а) Из-за большого процента свариваемых деталей очень малой толщины (менее 5~6 мм) и более высоких требований к жесткости сварного шва, как традиционная SAW (дуговая сварка под флюсом), так и CO2 В этом изготовленном по индивидуальному заказу автоматическом сварочном аппарате для двутавровых балок реализована сварка в среде защитного газа..SAW используется для сварки заготовок средней толщины (6 ~ 20 мм), в то время как CO2 для малотолщинных (≦6мм);
b) По этой причине интегрированная машина ZHJ5010 для сборки двутавровых балок со сваркой и выпрямлением должна иметь возможность выполнять оба режима сварки.
Являясь пионером и лидером в производстве машин для изготовления двутавровых балок (машин для изготовления двутавровых балок), Wuxi JACK накопила богатый опыт в разработке и производстве оборудования для удовлетворения конкретных потребностей клиентов на протяжении десятилетий..По запросу заказчика автоматическая машина для сварки двутавровых балок ZHJ5010 должна быть выполнена в следующем стиле:
а) Перепроектировать и рассчитать детали с заданными характеристиками.По сравнению со стандартным размером (ширина 4 м x высота 4,2 м x длина 28 м) интегрированная функция ZHJ5010 Автоматическая машина для сварки двутавровых балок должен иметь габаритные размеры (ширина 4 м х высота 3,6 м х длина 40 м);

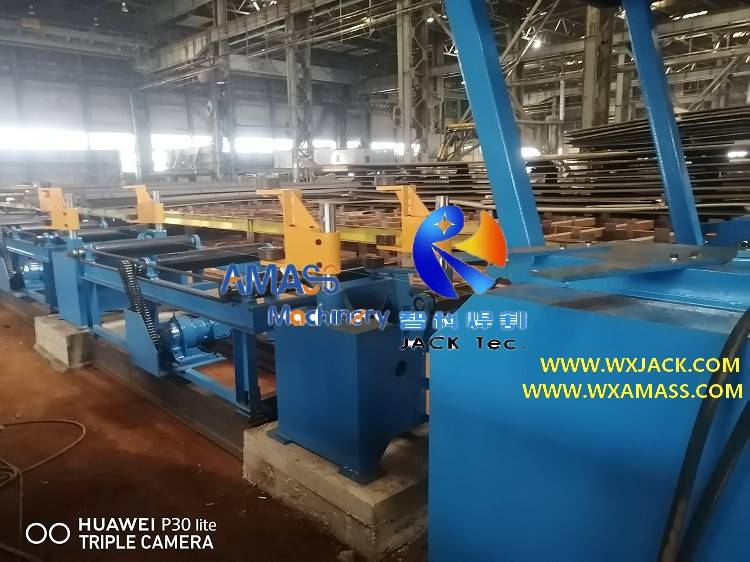

b) Узлы имеют соответственно уменьшенные размеры.Пожалуйста, проверьте прикрепленный 1ул. фото внешнего вида всего комплекта станка ZHJ5010 для сборки двутавровых балок, сварки и выпрямления, на территории российского заказчика;И его входной конвейер во 2й Фото;
а) Машина для изготовления двутавровых балок ZHJ5010 с интегрированной функцией (Машина для изготовления двутавровых балокe) оснащен 2 типами сварочной системы: SAW и CO2 соответственно, с SAW в качестве основной сварки и CO2 MIG/MAG в качестве режима поддержки резервного копирования;
б) Пожалуйста, проверьте прилагаемый 3рд Фото.Пульт управления источником питания SAW (черный цвет, вверху) и панель управления сварочным оборудованием двутавровой балки установлены на правой стойке основного корпуса машины, а пульты управления CO2 MIG/MAG устанавливаются в левой колонне (на фото не показаны).Это запрашивается клиентом;
c) Чтобы убедиться, что CO удовлетворительный2 качество сварки в среде защитного газа с помощью этого изготовленного по индивидуальному заказу автоматического аппарата для сварки двутавровых балок Wuxi JACK неоднократно проверял этот режим сварки до 100%, чтобы убедиться в отсутствии проблем. Пожалуйста, ознакомьтесь с прикрепленным видео о процессе проверки на семинаре Wuxi JACK..
Для этого автоматического сварочного аппарата с двутавровой балкой ZHJ5010 со встроенной функцией:
Технический параметр | ZHJ8020 Специальная машина для изготовления двутавровых балок для легких условий эксплуатации (Сварочная машина для изготовления двутавровых балок) |
Интернет | Высота: 160 ∼ 1000 мм;Толщина: 6 ~ 16 мм |
Фланец | Ширина: 80 ~ 500 мм;Толщина: 6 ~ 20 мм |
Заготовка (сварная двутавровая балка) Длина | 3 ~ 20 м (специальное исполнение) |
Рабочая скорость сборки/сварки правки | 200~2000 мм/мин (бесступенчатое, инверторное управление, ЧРП) |
Высота однопроходного сварного шва | Макс.8 мм, плоская угловая сварка SAW/CO2 |
Заготовка | Сварка двутавровой балки/двутавровой балки симметричного сечения Только |
Габаритные размеры машины (Д×Ш×В) | 40м×4м×3,6м |
Входной/выходной конвейер | длина 18 м каждый, 3 сегмента каждый;Один сегмент вождения, два сегмента холостого хода;Входной конвейер имеет три пары тяговых ящиков;Выходной конвейер имеет подъемную способность |
Режим вождения | Сборка/ Выпрямление: Гидравлический цилиндр Перемещение заготовки: двигатель переменного тока |
Сборка фланцев и перемычек | Гидравлический двигатель и цилиндр, обе стороны в фазе |
Режим сварки | SAW (дуговая сварка под флюсом), одиночная дуга;СО2 МИГ/МАГ |
