CP Series Heaby Duty крупная машина для резки труб с ЧПУ

A. Область и поставка модели CP Большой машины для перекрестной перекрестки труб CNC :

1. Происхождение:  серия CP серии CNC Резжание трубки происходит из серии малого диаметра φ600 мм более 2 десятилетий назад;

2. Применимые трубы для крупной машины для резки труб с ЧПУ:

И со временем и развитием в области производства трубопроводов, все более и более крупные трубки подходят к обработке с помощью скоси и резки:

1)  Диаметр заготовки варьируется от φ2000 мм до φ3000mm;

2)   Толщина стенки трубы соответственно увеличивается с 10 с до 100 мм;

3)   длина заготовки варьируется от нескольких метров до 15 м или дольше;

4)   Материал: Труба обычно изготавливается из материалов из углеродистой стали;

3. Применимая технология резания: соответственно, учитывая материал и общее измерение заготовки, резка пламени применяется более применена, чем резка плазменов в этих крупных машинах;

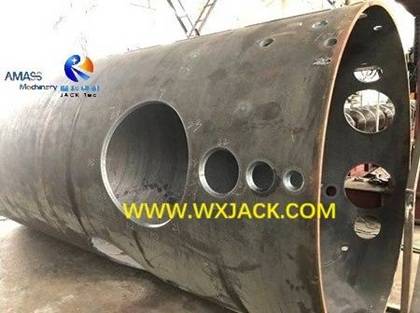

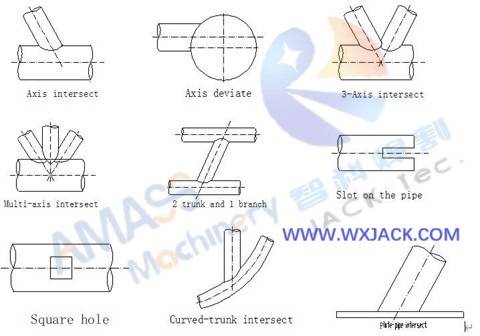

4.   Сложные формы разреза и скоса трубки доступны на машине: ( Рис.1 )

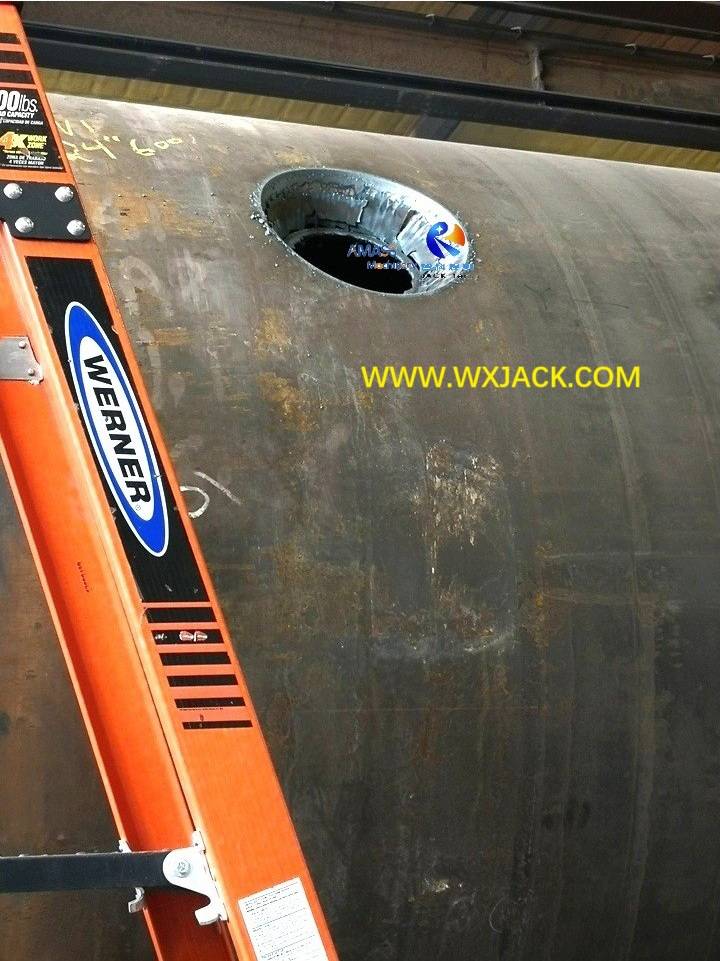

5. Законченная большая труба среза от разъема Wuxi φ3000 мм крупная машина для перекрестки труб с ЧПУ:  ( Рис.2 )

B. Технические характеристики пламени большой машины для резки труб с ЧПУ :

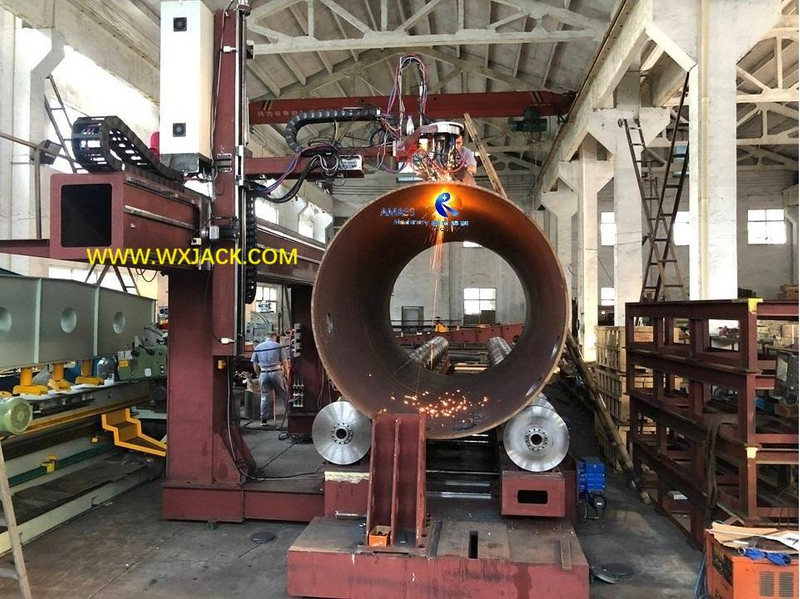

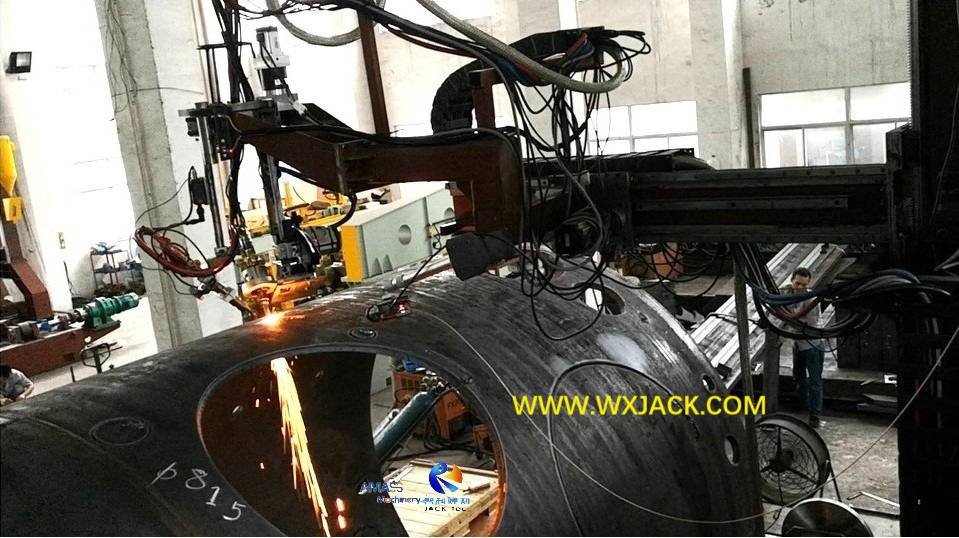

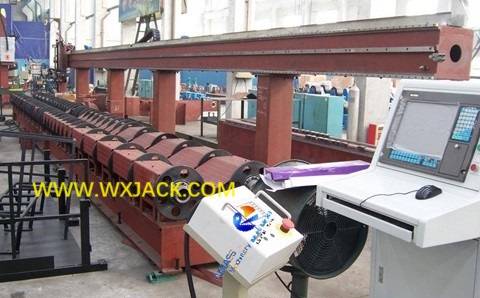

1. Механическая система крупной машины для резки пламени с ЧПУ:  ( Рис.3 )

1)  Резка факела . Чтобы иметь безопасную и удобную работу в этой большой машине,  резка корешка установлена ​​в воздухе в стиле возвышения, с макс. Высота в зависимости от макс. диаметр заготовки;

2) Таким образом, различные диаметры в спецификации машины могут быть с большой легкостью вырезать;

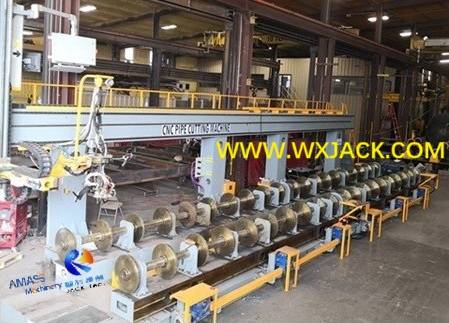

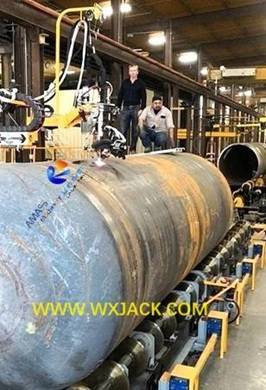

3)   Авиационный проход и подъемная платформа Wuxi Jack Большой машины для резки пламени с ЧПУ:  ( Рис.4 )

Показано на 2 выше фотографиях, в той же длине есть проход ходячего острова с полным набором большой машины, а также расширяющейся и сокращающейся платформой, чтобы люди могли получить доступ к вершине большой трубы во время резки и скостного обучения;

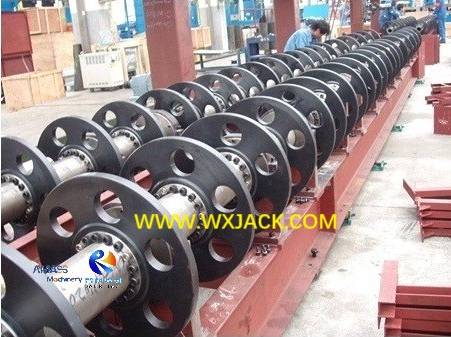

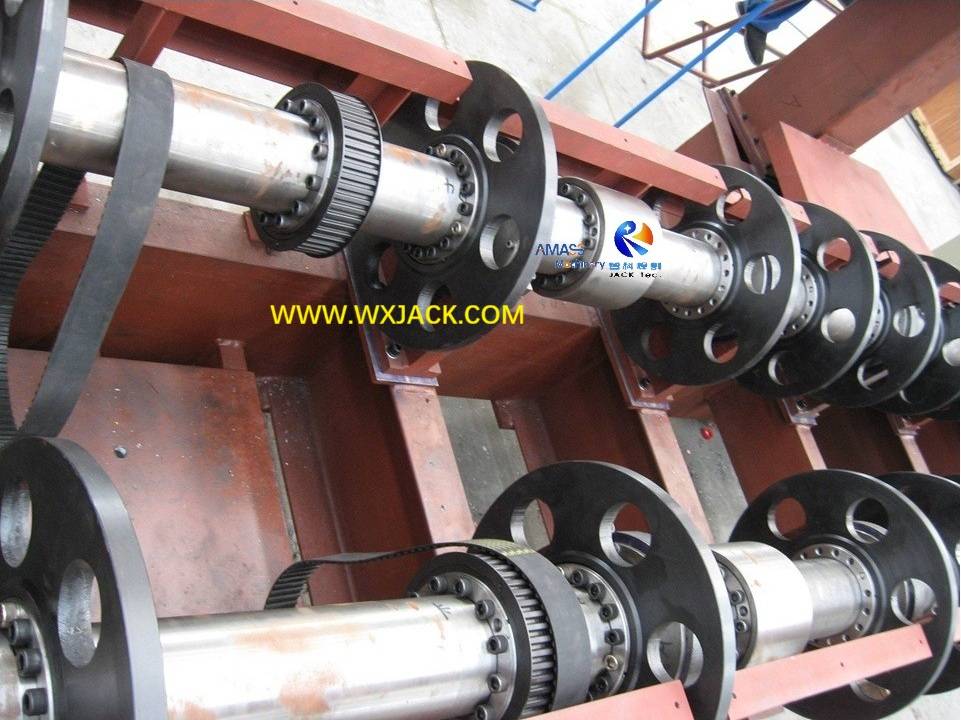

3) Ролики для трения для заготовки, поддерживающих и вращающиеся в Wuxi Jack Большой машины для резки труб: ( Рис.5 )

Заготовка можно поднять на такие ролики трения и выключаться без затруднения, экономии труда и экономии времени;

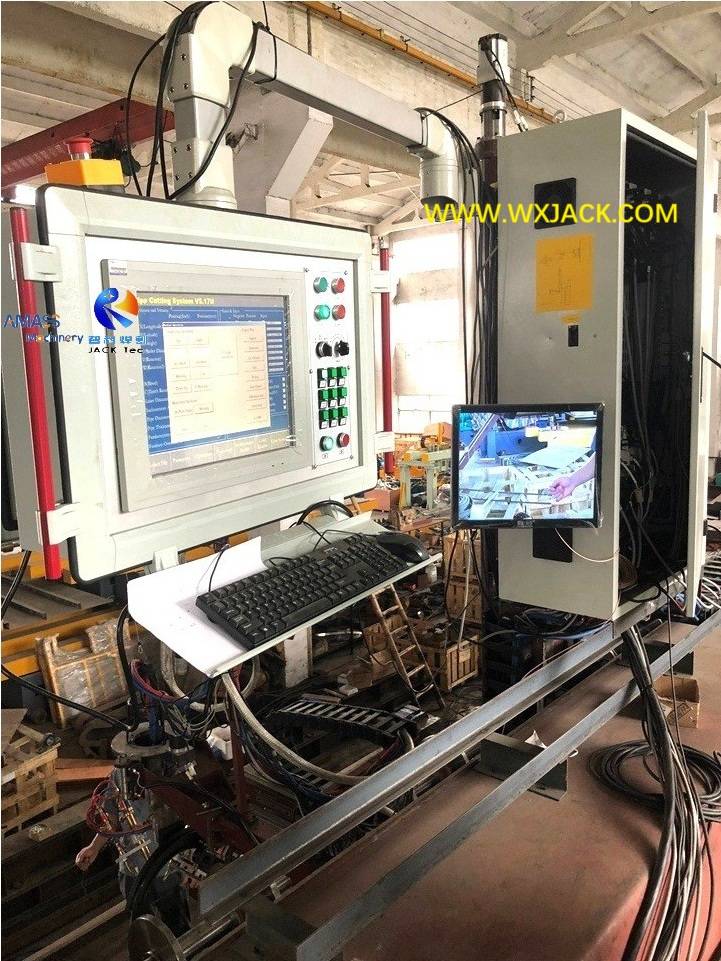

2. Система управления большой машиной для перекрестного пламени на перекрестке труб с ЧПУ: ( Рис.6 )

1)  Выделенный компьютер промышленного уровня , вместе с дополнительной подвесной станцией. Все встроенные функции операционной системы и HMI (интерфейс человеческого машины) разработаны на основе техники и технологии разрезания труб и сшивания. Аутсайдер на разрезании трубы может   без труда командовать операцией;

2)  совместим с AutoCAD для файла заготовки в машине: это означает, что клиент может создавать дизайн на готовом продукте своей заготовки с AutoCAD и напрямую скопировать его в ЧПУ без шага преобразования формата;

3)  Добавьте блок тестирования труб , , чтобы система управления знала, сколько расстояния вращается заготовка, на какой угол вращается заготовка, и сравнить эти данные с системой управления;

4) Таким образом, система управления машиной перекрестной режущей трубы с ЧПУ всегда знает начальную точку и ориентацию заготовки. Данные обнаружения должны обмениваться и обработать с помощью системы управления;

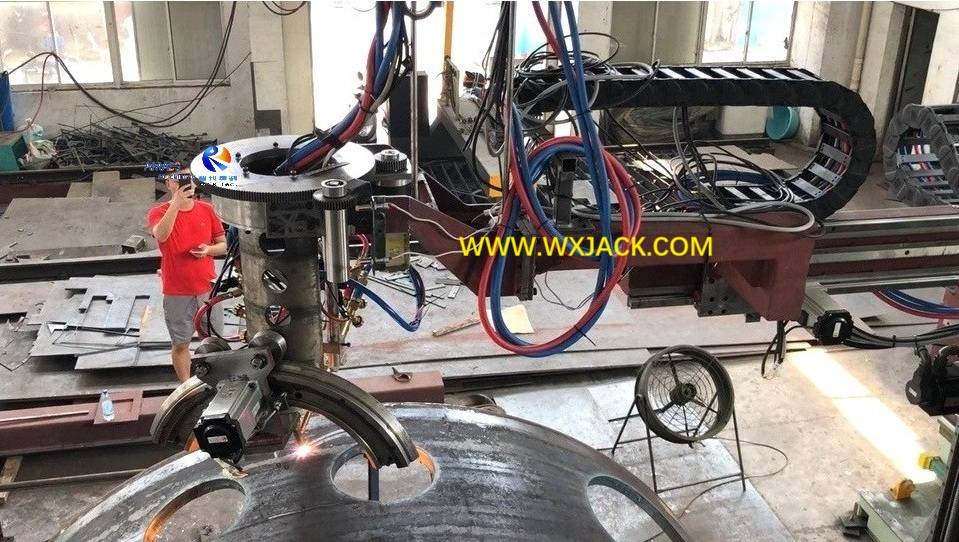

3. Поддержка инструментов для запуска крупной машины для режущего пламени на перекрестке труб с ЧПУ: ( Рис.7 )

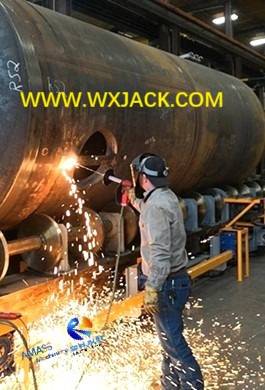

1)  Пламя пирсинга : под ситуацией толстой настенной трубы лучшая практика сэкономить время - использовать пистолет плазменного пистолета для перфораторного отверстия перед резкой (см. Приведенное выше фото). Это может ускорить эксплуатационный процесс с ЧПУ управляющей трубы в значительной степени;

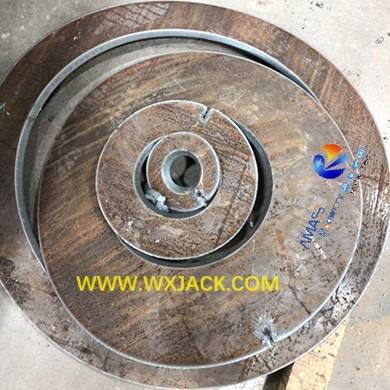

2) Инструмент подъема для обрезания лома в большой машине перекрестки труб с ЧПУ:  ( Рис.8 )

а)   работа режущего отверстия в трубе неизбежно будет производить материал лома из круглой формы;

б)   Лучше удалить его, прежде чем выгрузить трубу с большой машины для резки труб с ЧПУ . Предложение состоит в том, чтобы использовать магнитный строп, чтобы снять лом.

C. Технические параметры крупной машины для резки пламени с ЧПУ :
